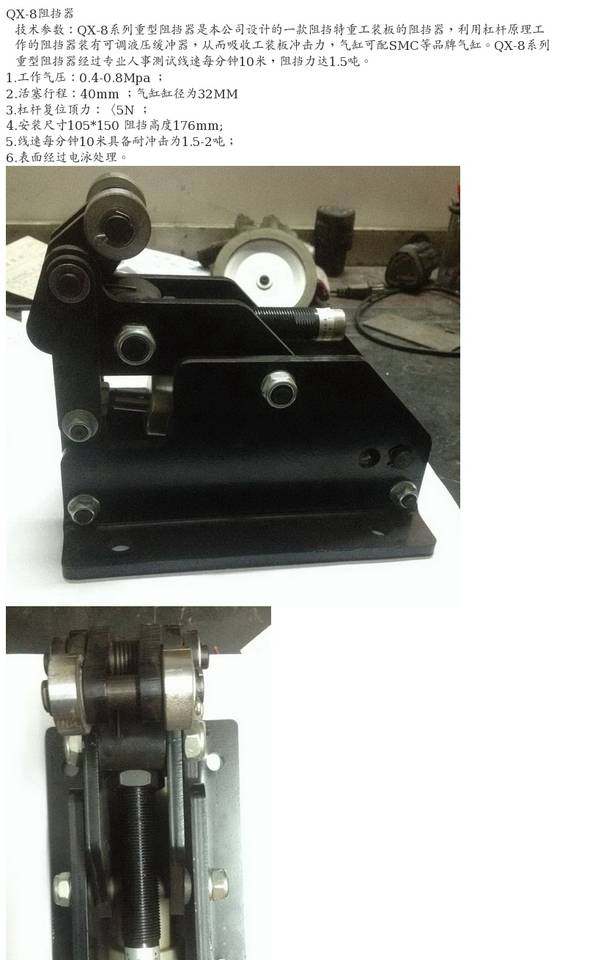

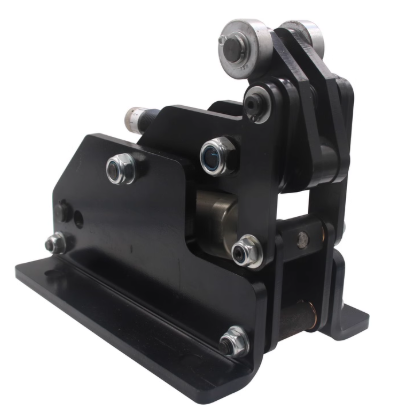

Xi lanh chặn QX-8 là bộ chặn pallet hạng nặng, hoạt động theo nguyên lý đòn bẩy, tích hợp giảm chấn thủy lực điều chỉnh được để hấp thụ lực va đập của pallet. Lực chặn đạt 1,5 tấn, hành trình 40mm, dùng xi lanh Ø32, áp suất làm việc 0,4–0,8 MPa. Phù hợp dây chuyền băng tải lắp ráp, máy tự động hóa.
QX-8 thuộc dòng bộ chặn hạng nặng, dùng để dừng và định vị pallet (tấm gá) trên băng tải tại các trạm gia công, lắp ráp, kiểm tra. Cơ cấu đòn bẩy kết hợp giảm chấn thủy lực giúp pallet dừng êm, giảm sốc cho sản phẩm và khung băng tải, kéo dài tuổi thọ thiết bị. Theo nhà sản xuất, sản phẩm đã được thử nghiệm ở tốc độ băng tải 10 m/phút với lực chặn 1,5 tấn. Xi lanh khí có thể dùng loại SMC hoặc các hãng tương đương.

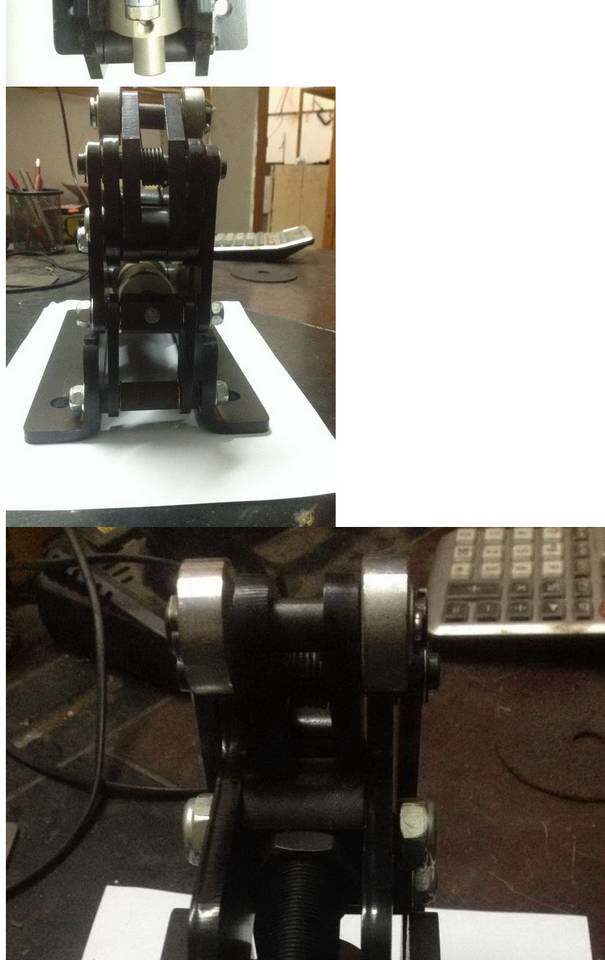

Cấu tạo
- Thân và đế lắp bằng thép, xử lý bề mặt điện di (chống gỉ, bề mặt đen bền).
- Cần chặn (đòn bẩy): nhô lên chặn pallet, hạ xuống cho pallet đi qua.
- Con lăn đầu cần: tiếp xúc pallet, giảm ma sát và mòn.

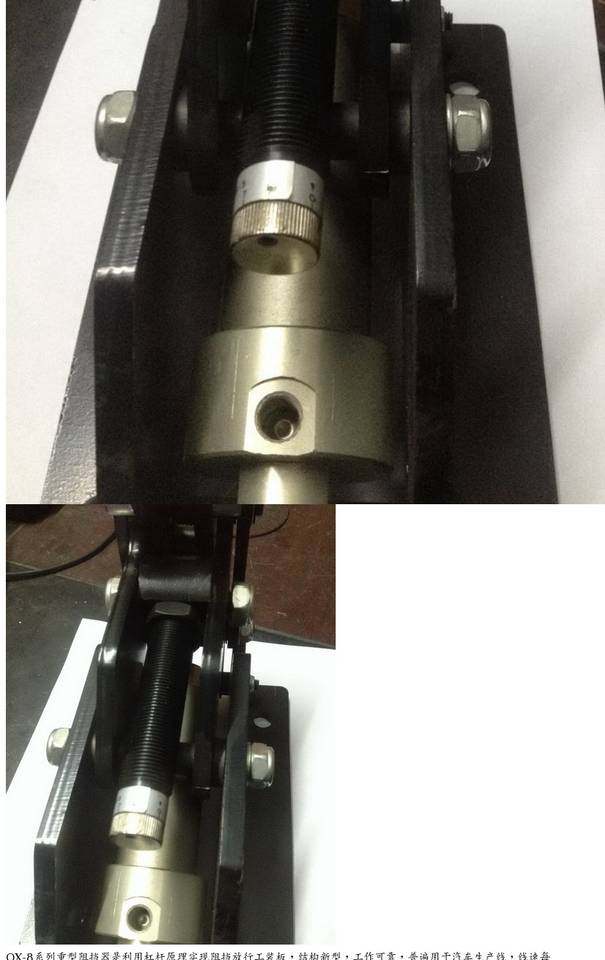

- Giảm chấn thủy lực điều chỉnh được: hấp thụ xung lực khi pallet va vào.
- Xi lanh khí nén Ø32, hành trình 40mm: dẫn động đòn bẩy.
- Lò xo hồi vị: đưa cần về vị trí ban đầu.
Nguyên lý hoạt động
- Chặn: xi lanh cấp khí đẩy đòn bẩy, cần chặn nhô lên chắn đường pallet.
- Hãm: pallet va vào cần, giảm chấn thủy lực hấp thụ động năng nên pallet dừng êm.
- Thả: xi lanh đổi chiều, cần hạ xuống, pallet đi tiếp đến trạm sau.
- Có thể chỉnh độ cứng giảm chấn theo khối lượng pallet và tốc độ băng tải.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | QX-8 |
| Lực chặn | 1,5 tấn [xác nhận 1,5 hay 1,5–2 tấn] |
| Áp suất làm việc | 0,4 – 0,8 MPa (4 – 8 bar) |
| Hành trình piston | 40 mm |
| Đường kính xi lanh | Ø32 mm |
| Lực hồi vị của cần | [<5N, xác nhận] |
| Kích thước lắp đặt | 105 × 150 mm |
| Chiều cao chặn | 176 mm |
| Tốc độ băng tải thử nghiệm | 10 m/phút |
| Giảm chấn | Thủy lực, điều chỉnh được |
| Xử lý bề mặt | Điện di |
| Thương hiệu | DOLOHA |
| Bảo hành | [x tháng] |
Ứng dụng
- Dây chuyền lắp ráp tự động dùng pallet (điện tử, linh kiện, ô tô, xe máy).
- Băng tải pallet trong máy bắt vít, máy lắp ráp, máy kiểm tra.
- Trạm định vị trước khi robot hoặc cơ cấu gia công thao tác.
- Hệ thống băng tải con lăn, băng tải xích, băng tải dây đai.
Cách chọn bộ chặn pallet
- Tính khối lượng pallet kèm sản phẩm và tốc độ băng tải để chọn lực chặn phù hợp (còn dư an toàn).
- Kiểm tra chiều cao chặn và kích thước lắp đặt khớp với khung băng tải.
- Chọn loại có giảm chấn thủy lực nếu pallet nặng hoặc chạy nhanh.
- Cấp khí đủ 4–8 bar, nên có bộ lọc và điều áp phía trước.
