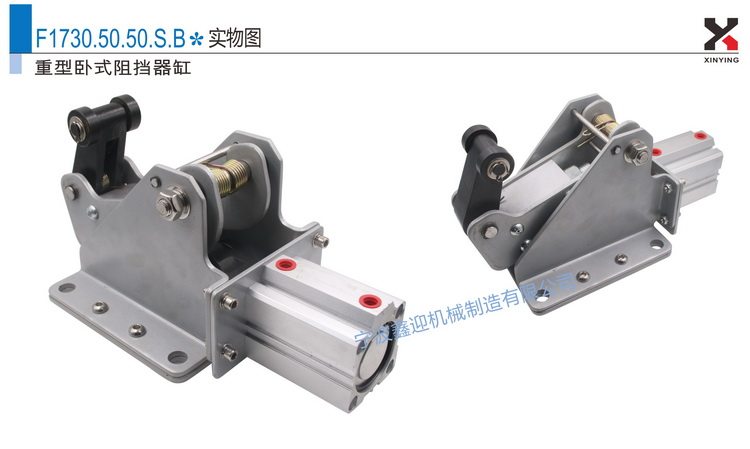

F1730.50.50 là dòng bộ chặn hạng nặng dạng nằm ngang, dùng để dừng và định vị pallet hoặc vật tải trên băng tải tại các trạm gia công, lắp ráp, kiểm tra. Cần chặn có con lăn đầu cần giúp pallet dừng nhẹ nhàng, còn lò xo giảm chấn hấp thụ một phần động năng khi va chạm. Theo nhà sản xuất, sản phẩm chịu được tải 800 kg ở tốc độ 10 m/phút và va đập 1000 kg.

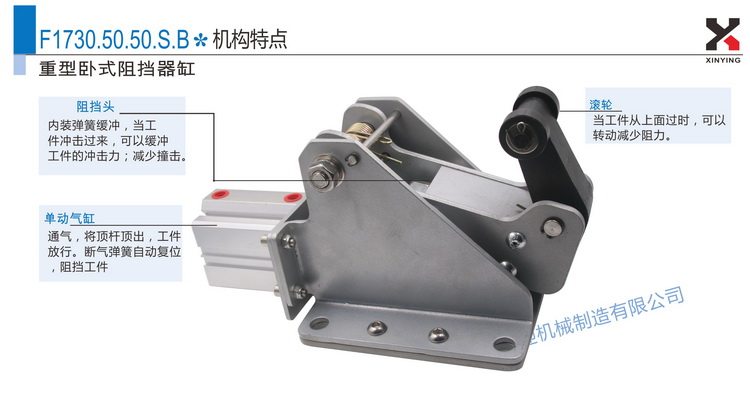

Cấu tạo
- Thân và đế lắp bằng kim loại, bề mặt xử lý chống gỉ.
- Cần chặn có con lăn: nhô lên chắn pallet, hạ xuống cho pallet đi qua.
- Xi lanh khí nén Ø50, hành trình 50mm: dẫn động cần chặn.
- Lò xo giảm chấn và hồi vị: hấp thụ va đập, đưa cần về vị trí ban đầu khi mất khí (loại đơn động).
- Cửa cấp khí: điều khiển bằng van điện từ.
Nguyên lý hoạt động
- Chặn: cấp khí (hoặc nhả khí theo kiểu thường chặn), cần chặn nhô lên chắn đường pallet.
- Hãm: pallet va vào con lăn, lò xo hấp thụ xung lực, pallet dừng lại tại vị trí.
- Thả: đổi trạng thái khí, cần hạ xuống, pallet đi tiếp.
- Với loại đơn động, lò xo tự đưa cần về vị trí ban đầu khi mất khí.

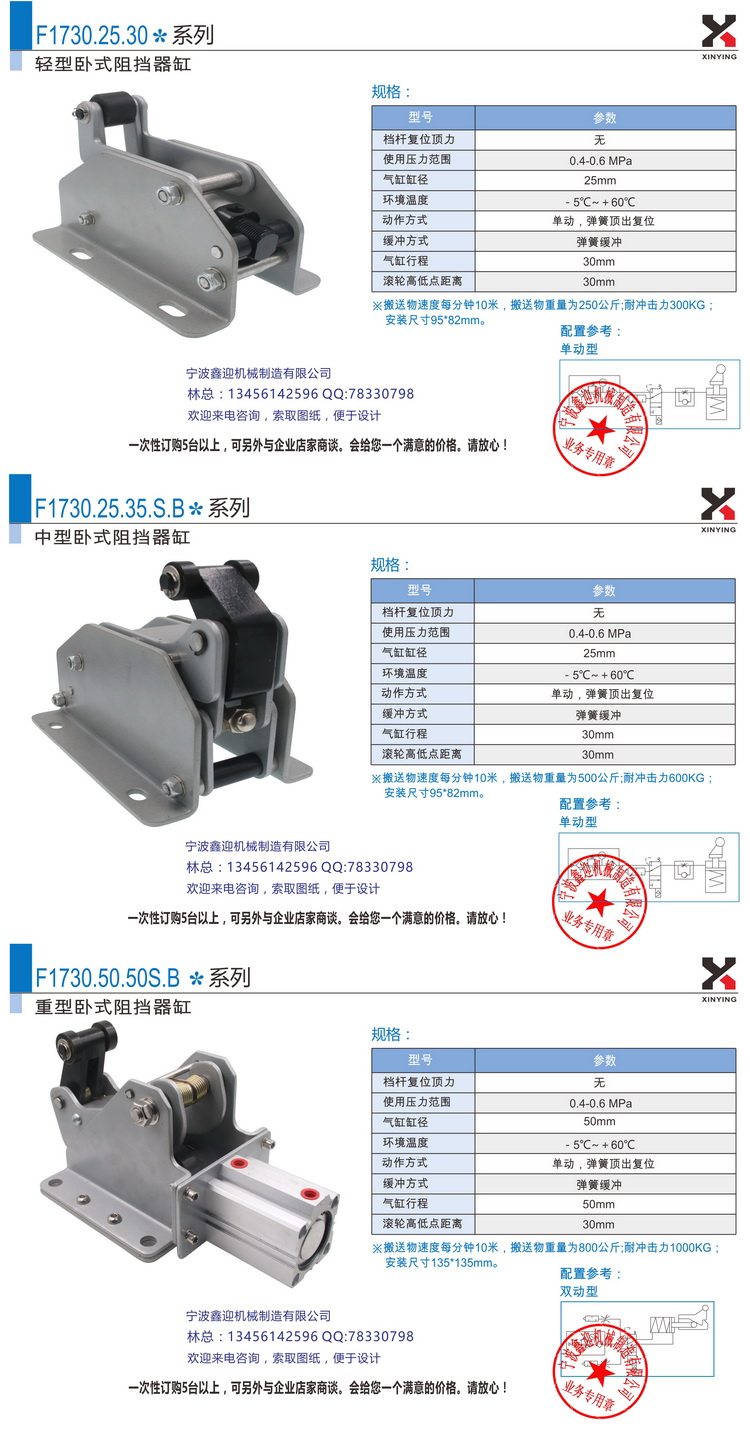

Thông số kỹ thuật

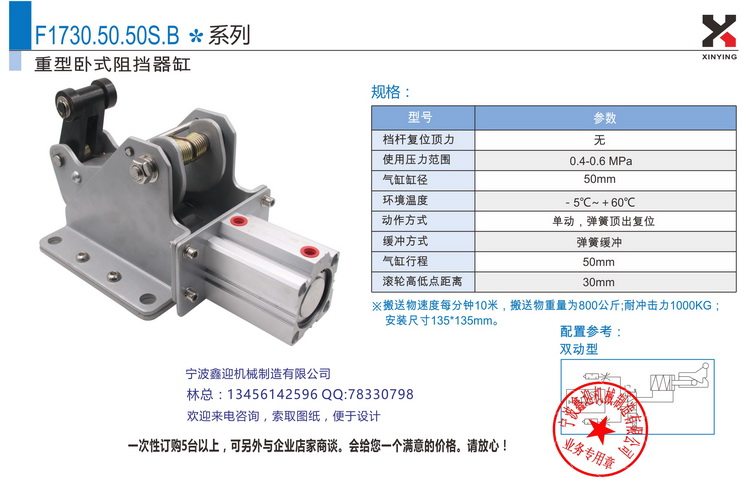

| Thông số | Giá trị |
|---|---|
| Model | F1730.50.50 [xác nhận có hậu tố S.B không] |
| Kiểu tác động | Đơn động, lò xo hồi vị [xác nhận, có loại đôi không] |
| Đường kính xi lanh | Ø50 mm |
| Hành trình | 50 mm |
| Áp suất làm việc | 0,4 – 0,6 MPa (4 – 6 bar) |
| Nhiệt độ môi trường | -5°C ~ +60°C |
| Giảm chấn | Lò xo |
| Chênh lệch điểm cao/thấp của con lăn | 30 mm |
| Tải vận chuyển tối đa | 800 kg (ở 10 m/phút) |
| Chịu va đập | 1000 kg |

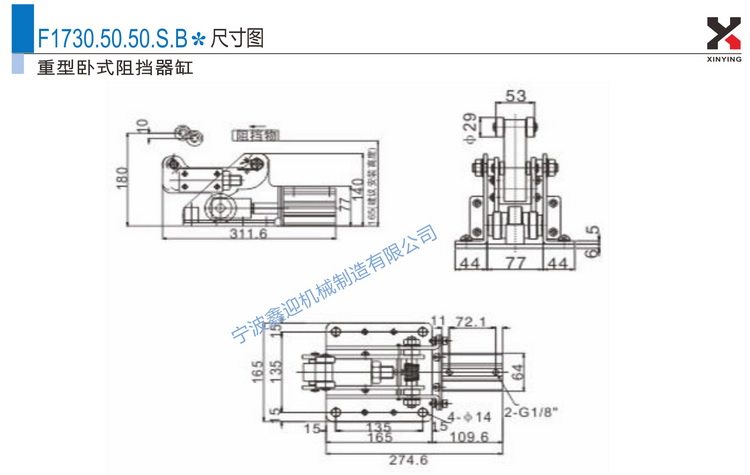

| Kích thước lắp đặt | 135 × 135 mm |
| Thương hiệu | DOLOHA |
| Bảo hành | [x tháng] |
Ứng dụng
- Băng tải pallet nặng trong dây chuyền lắp ráp ô tô, xe máy, cơ khí.
- Băng tải con lăn, băng tải xích chở pallet, thùng hàng, khuôn.
- Trạm định vị trước máy gia công, robot, máy kiểm tra.
- Hệ thống kho, logistics tự động.
Cách chọn bộ chặn
- Tính khối lượng vật tải và tốc độ băng tải, chọn bộ chặn còn dư an toàn so với 800 kg / 10 m/phút.
- Nếu tải nặng hoặc chạy nhanh hơn, chọn dòng có giảm chấn thủy lực (như QX-8 trên website).
- Kiểm tra kích thước lắp 135 × 135 mm và chiều cao cần chặn khớp với khung băng tải.
- Cấp khí 4–6 bar, nên có bộ lọc và điều áp phía trước.
