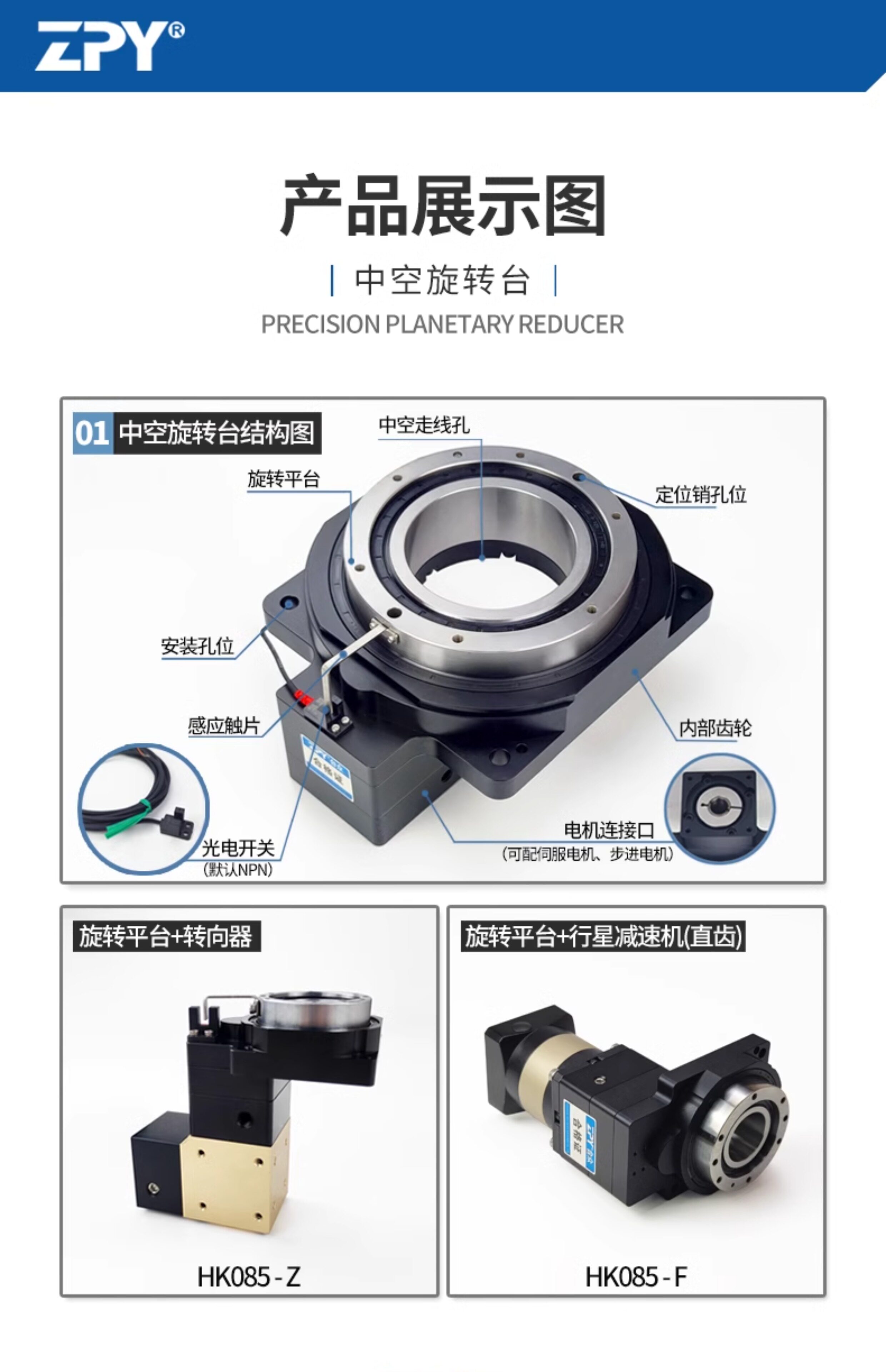

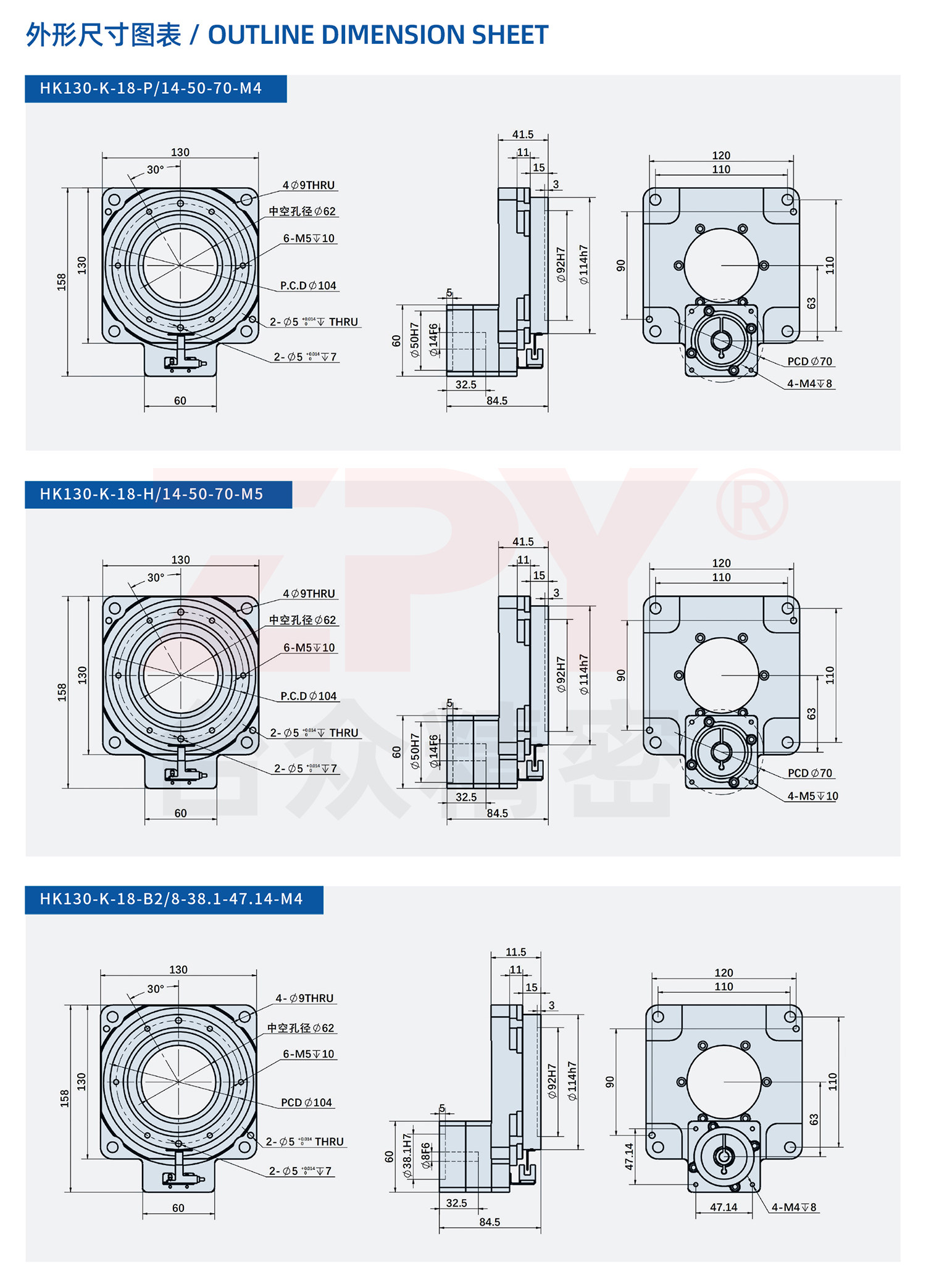

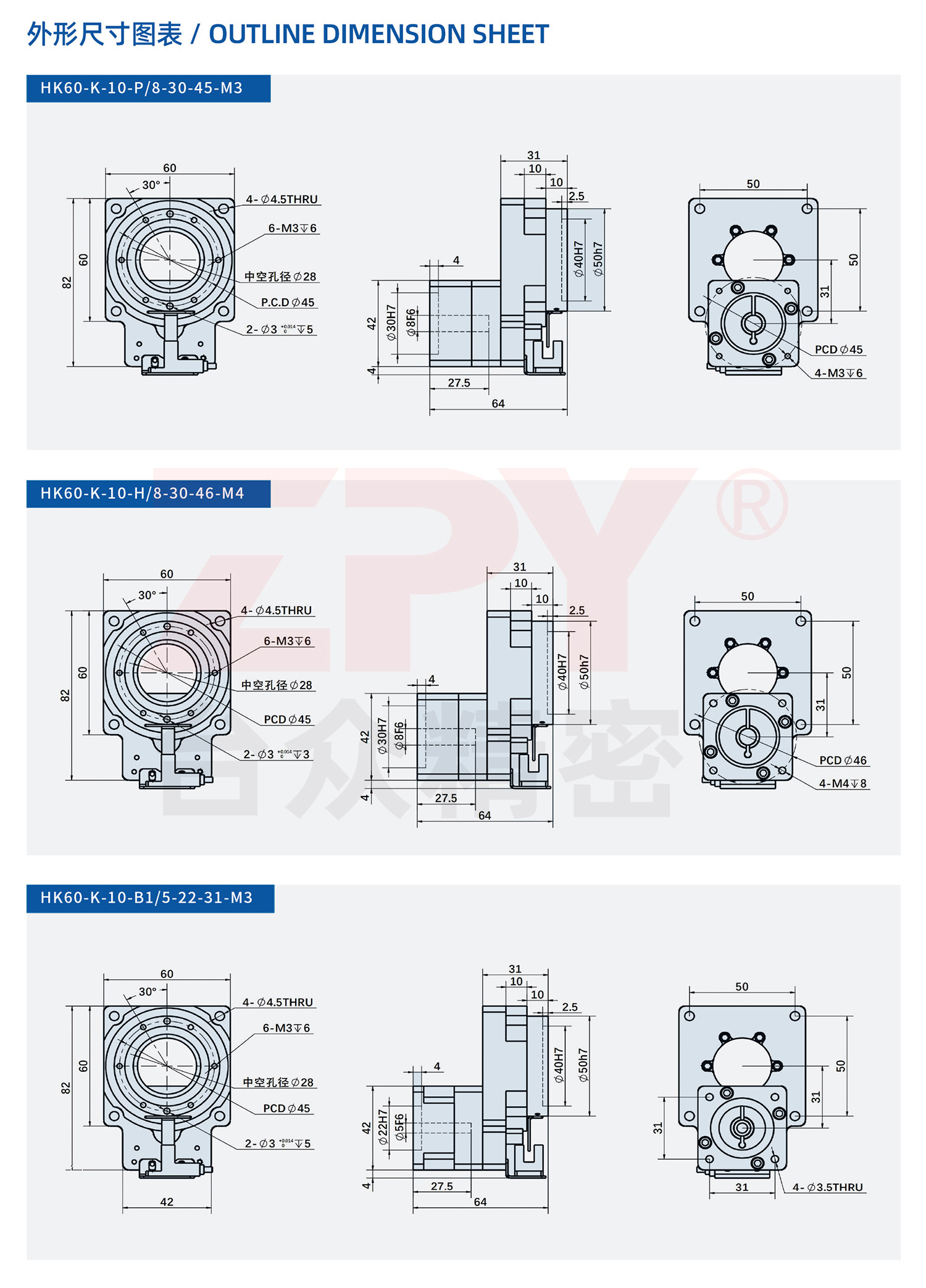

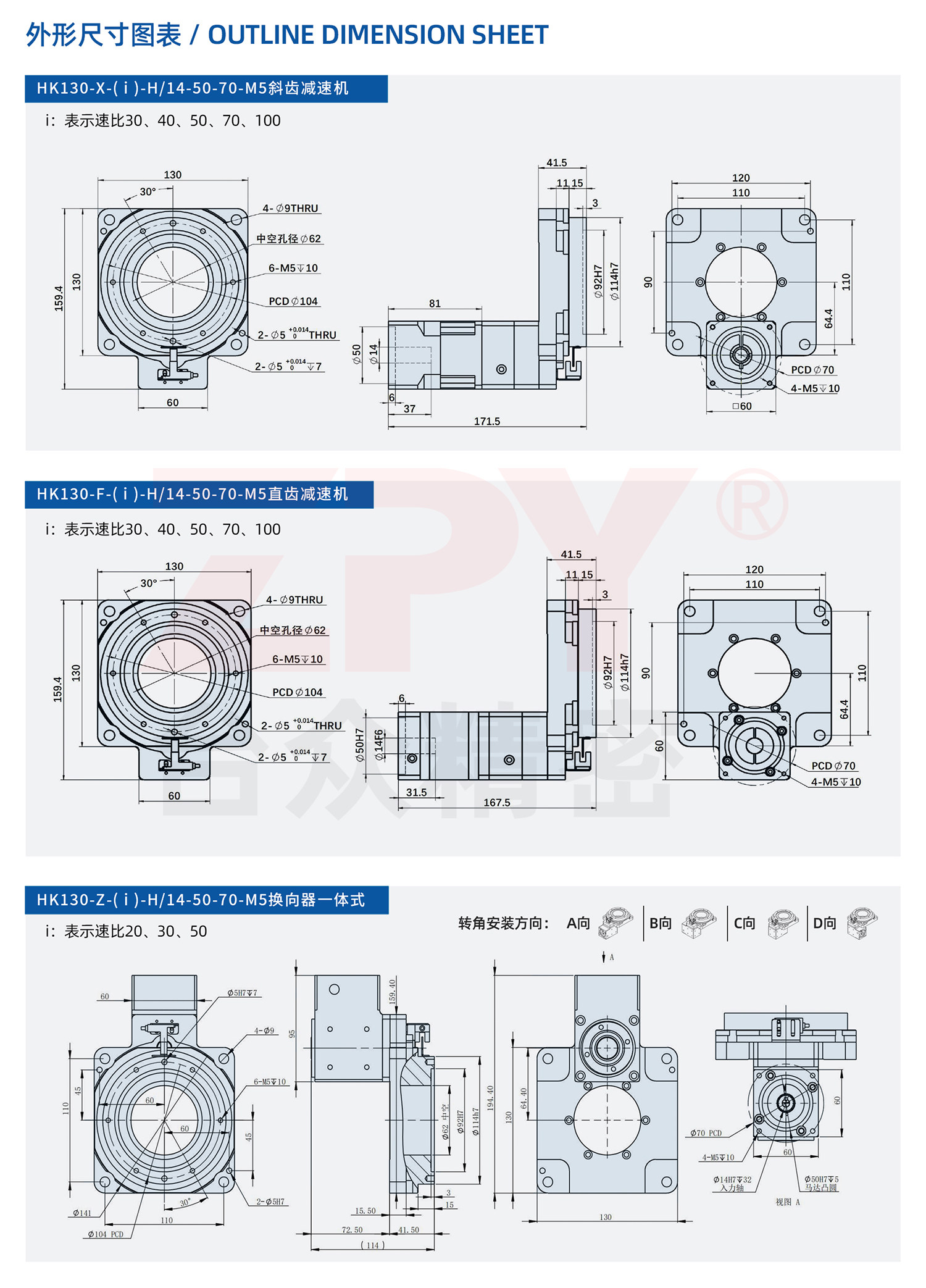

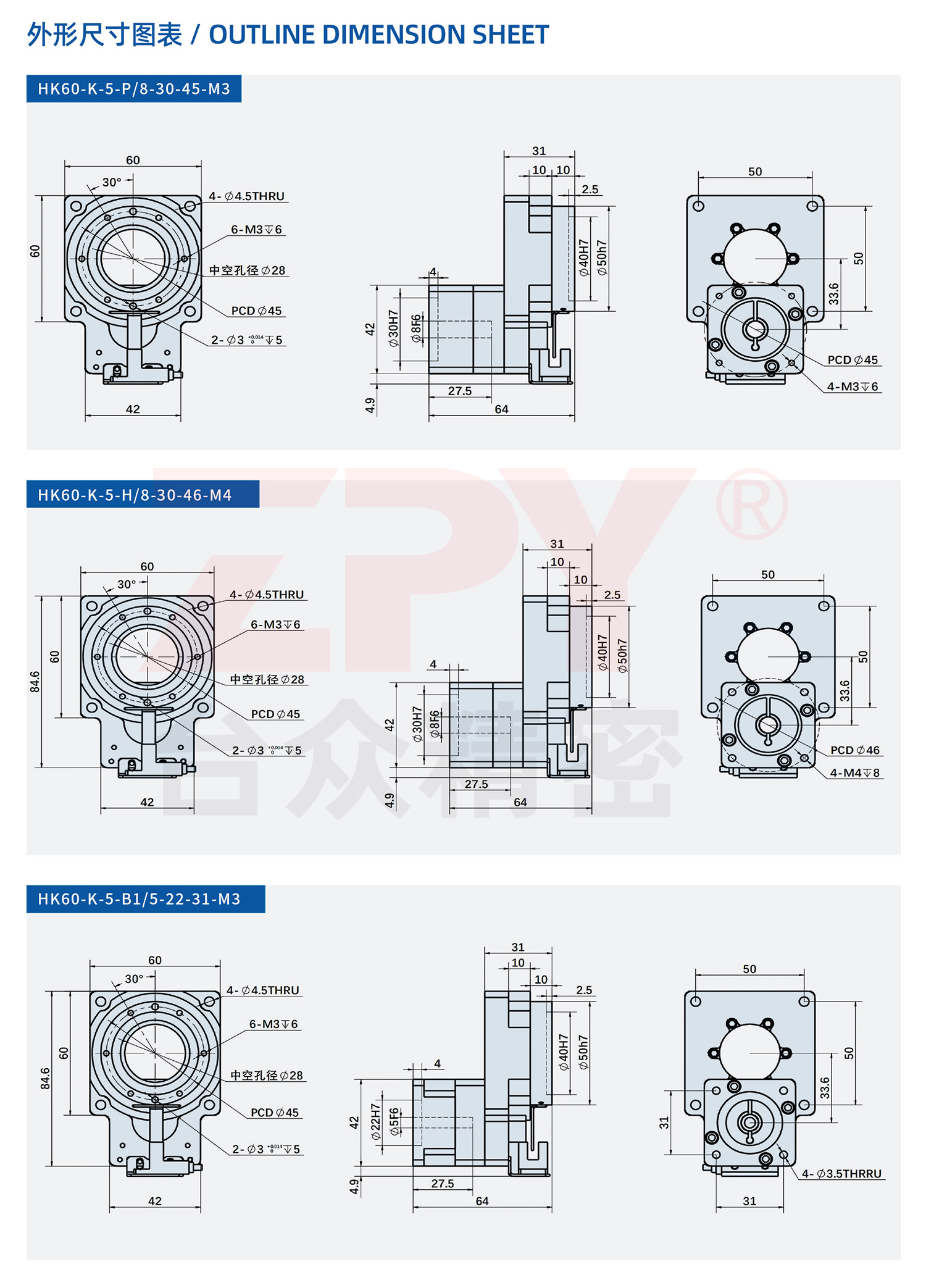

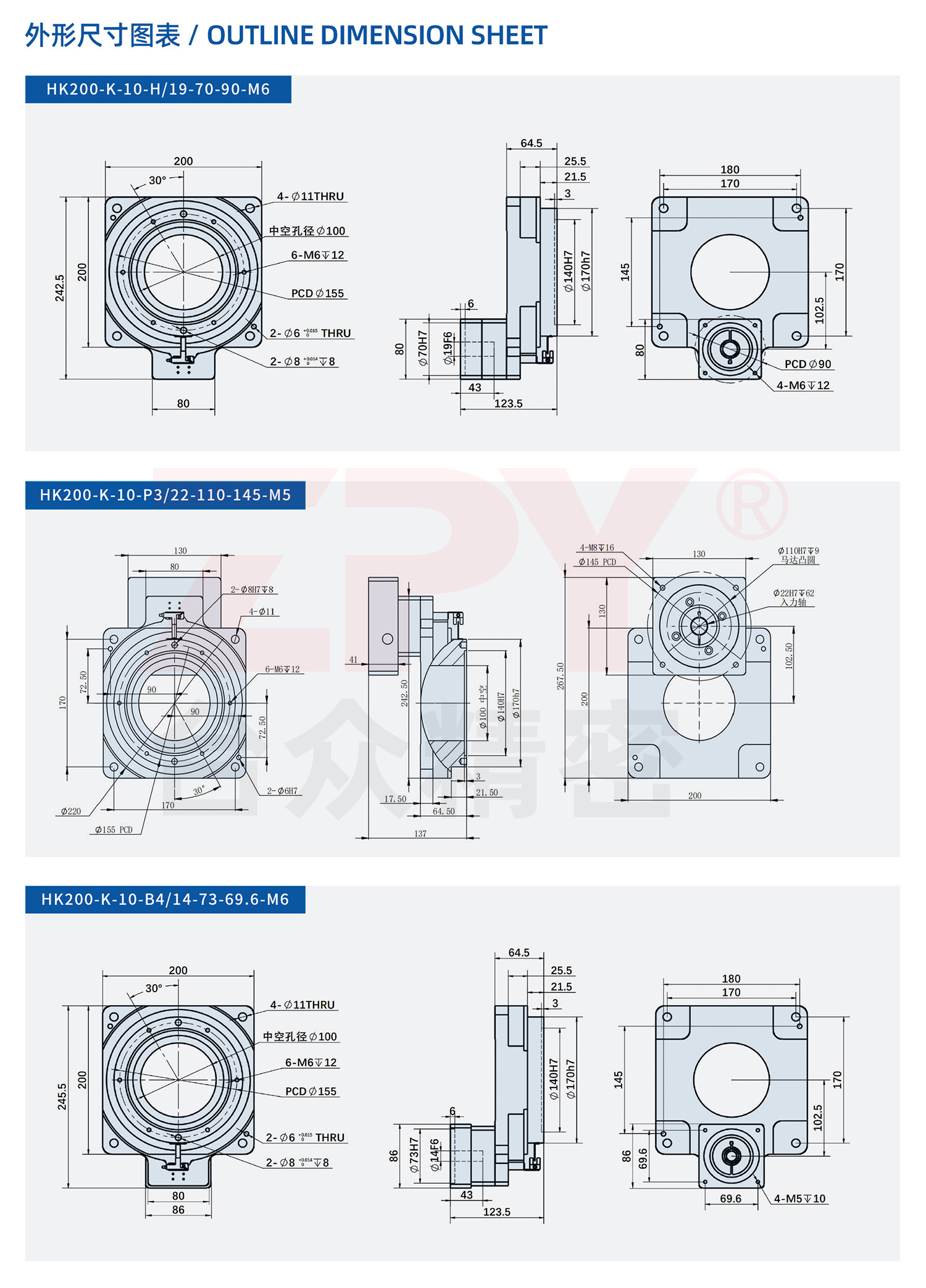

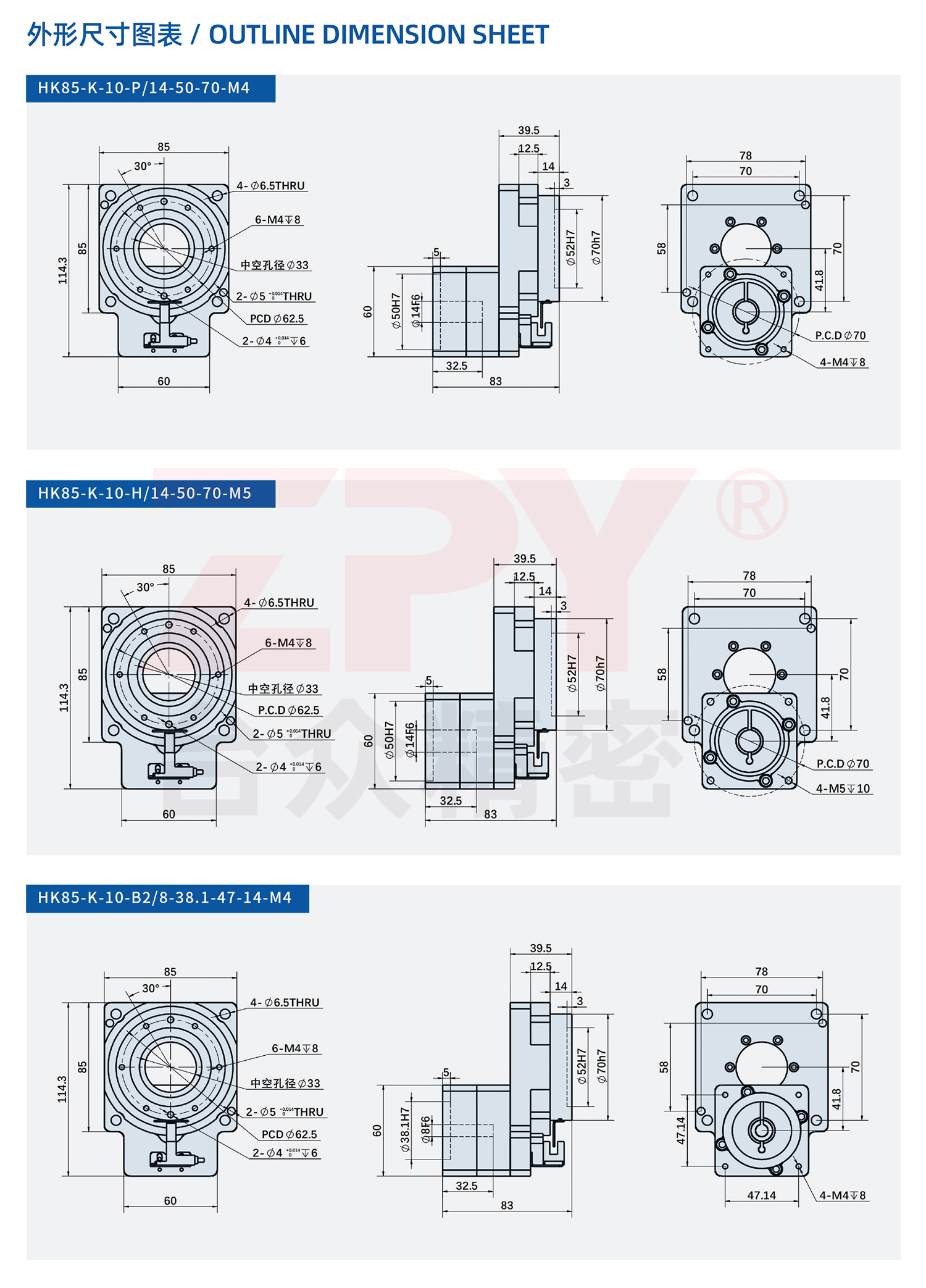

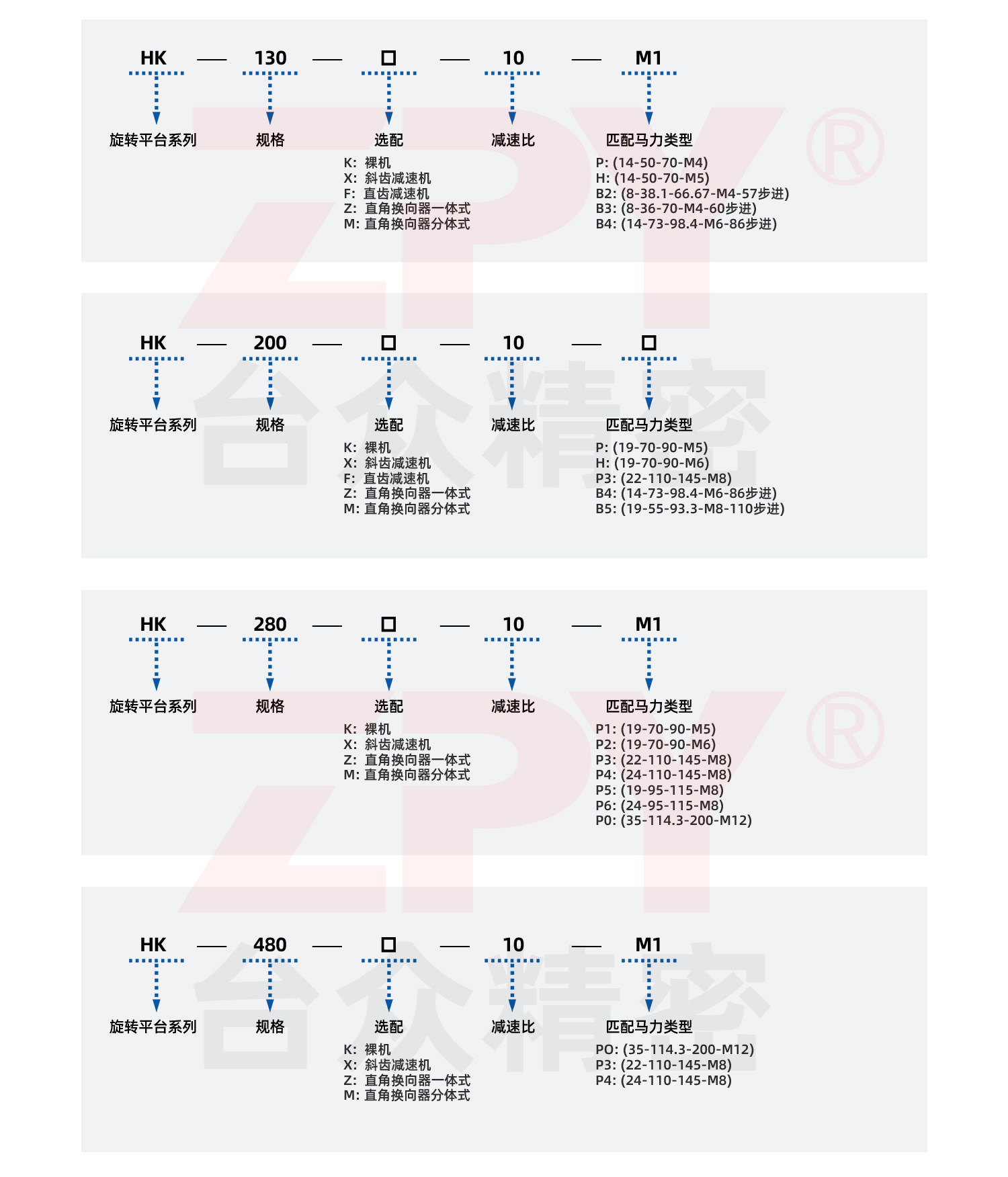

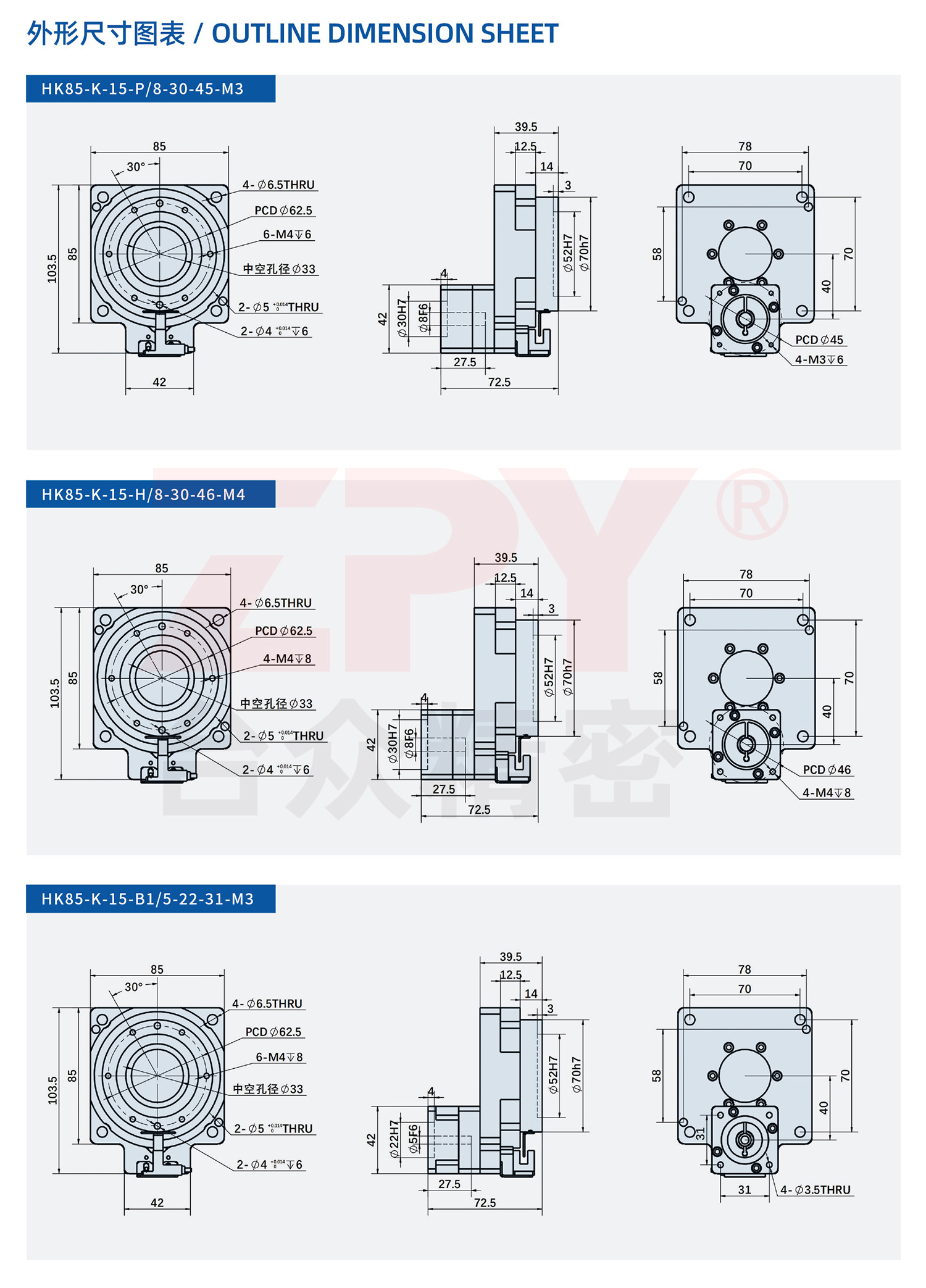

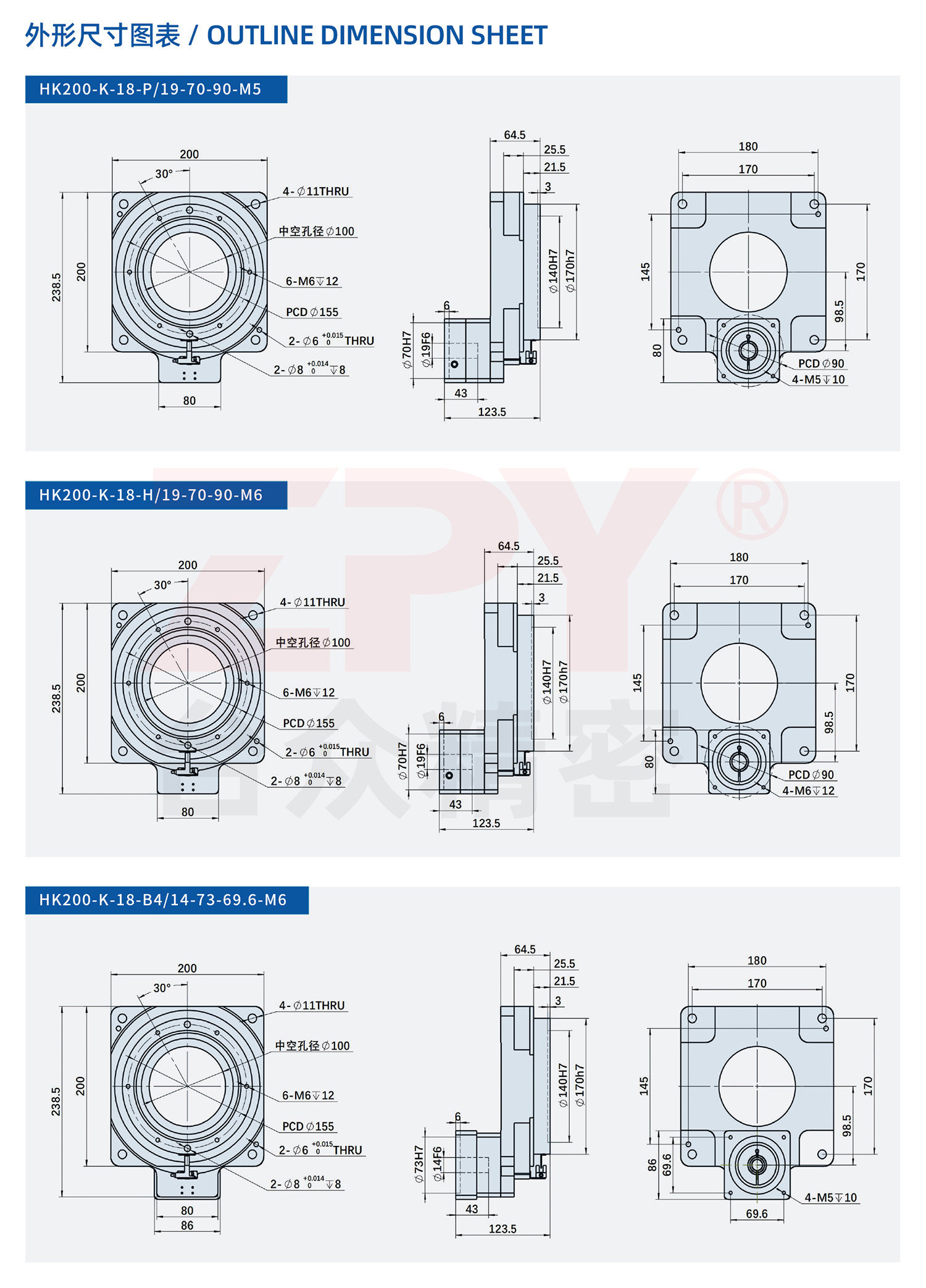

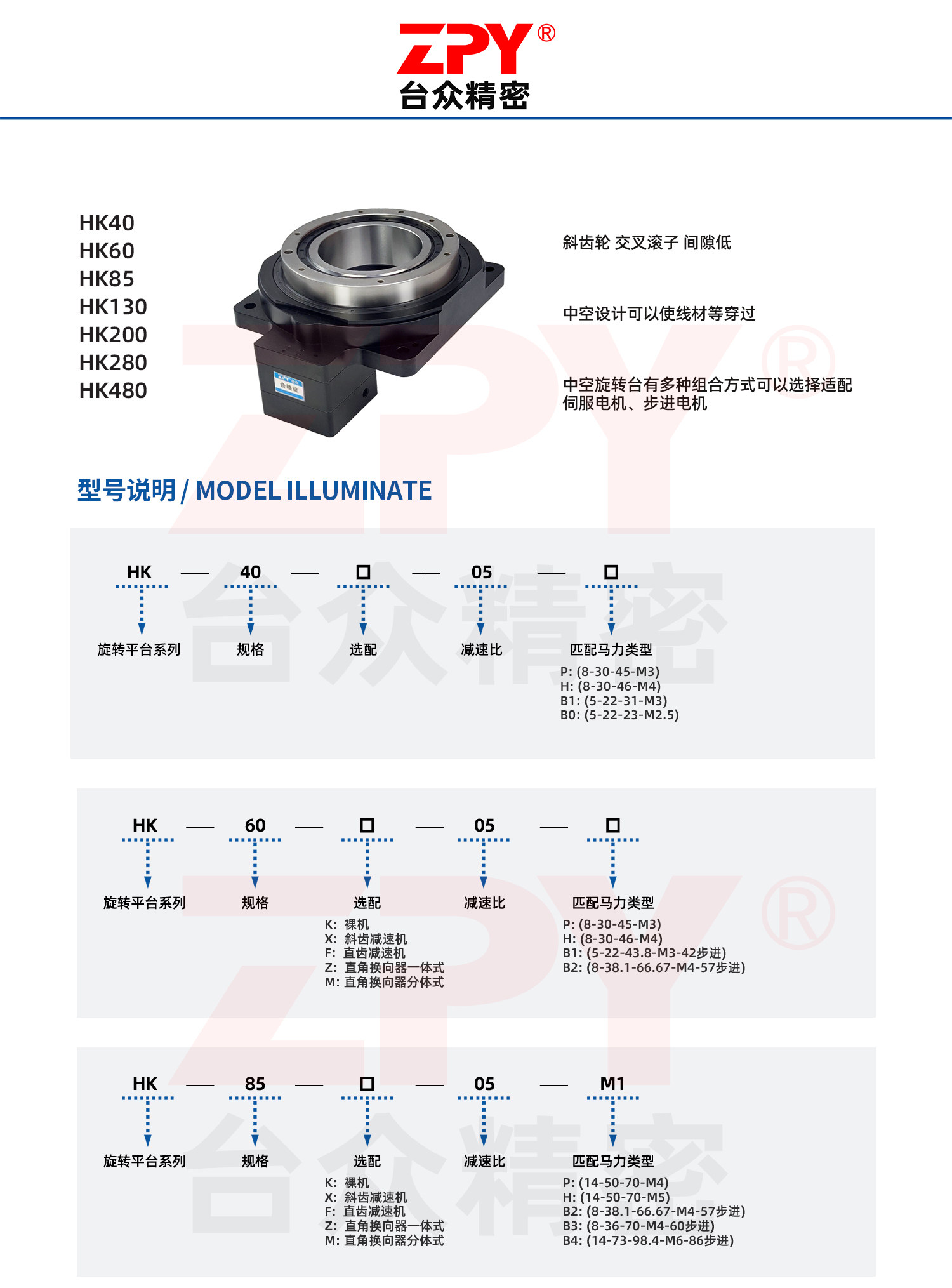

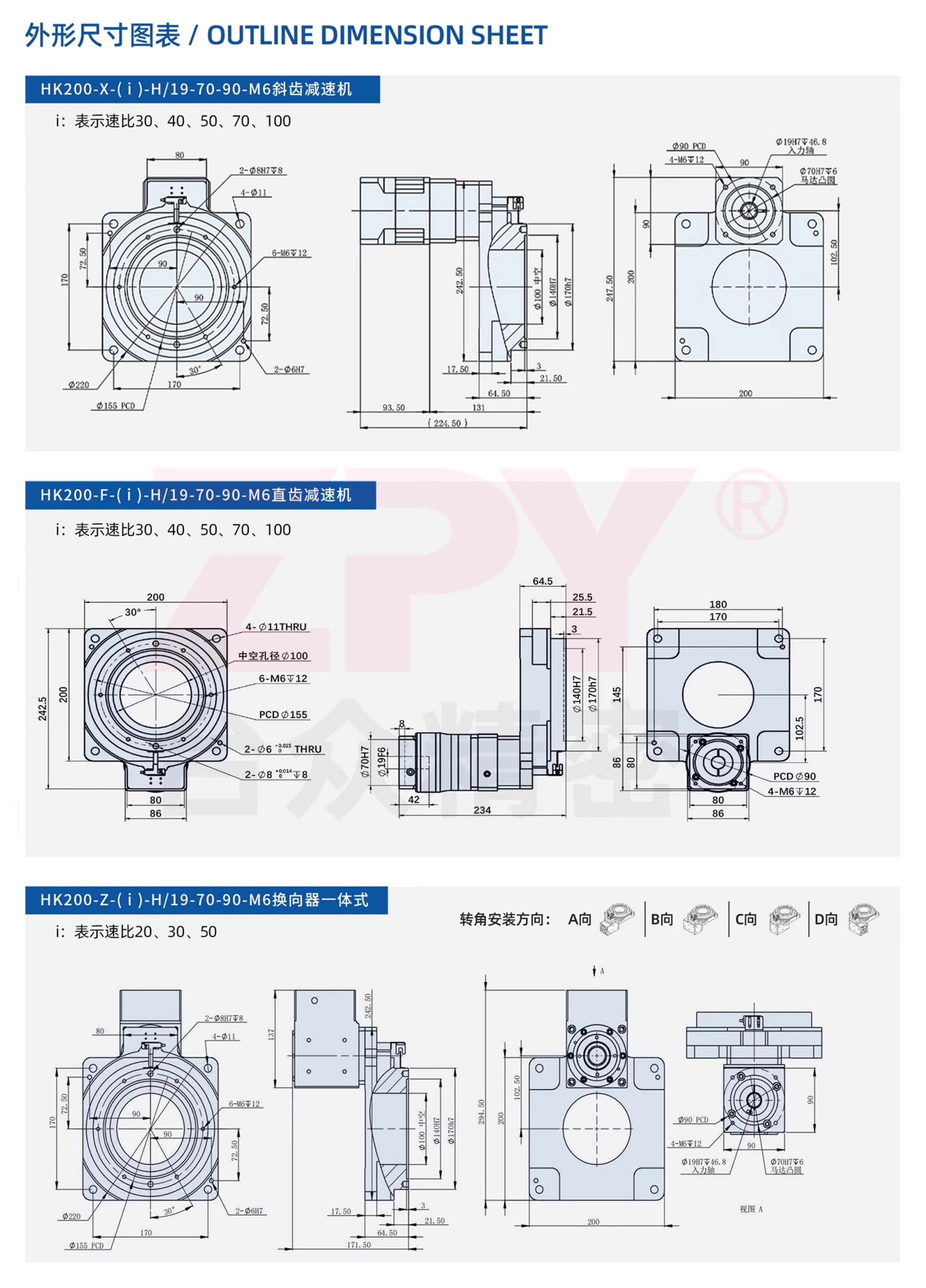

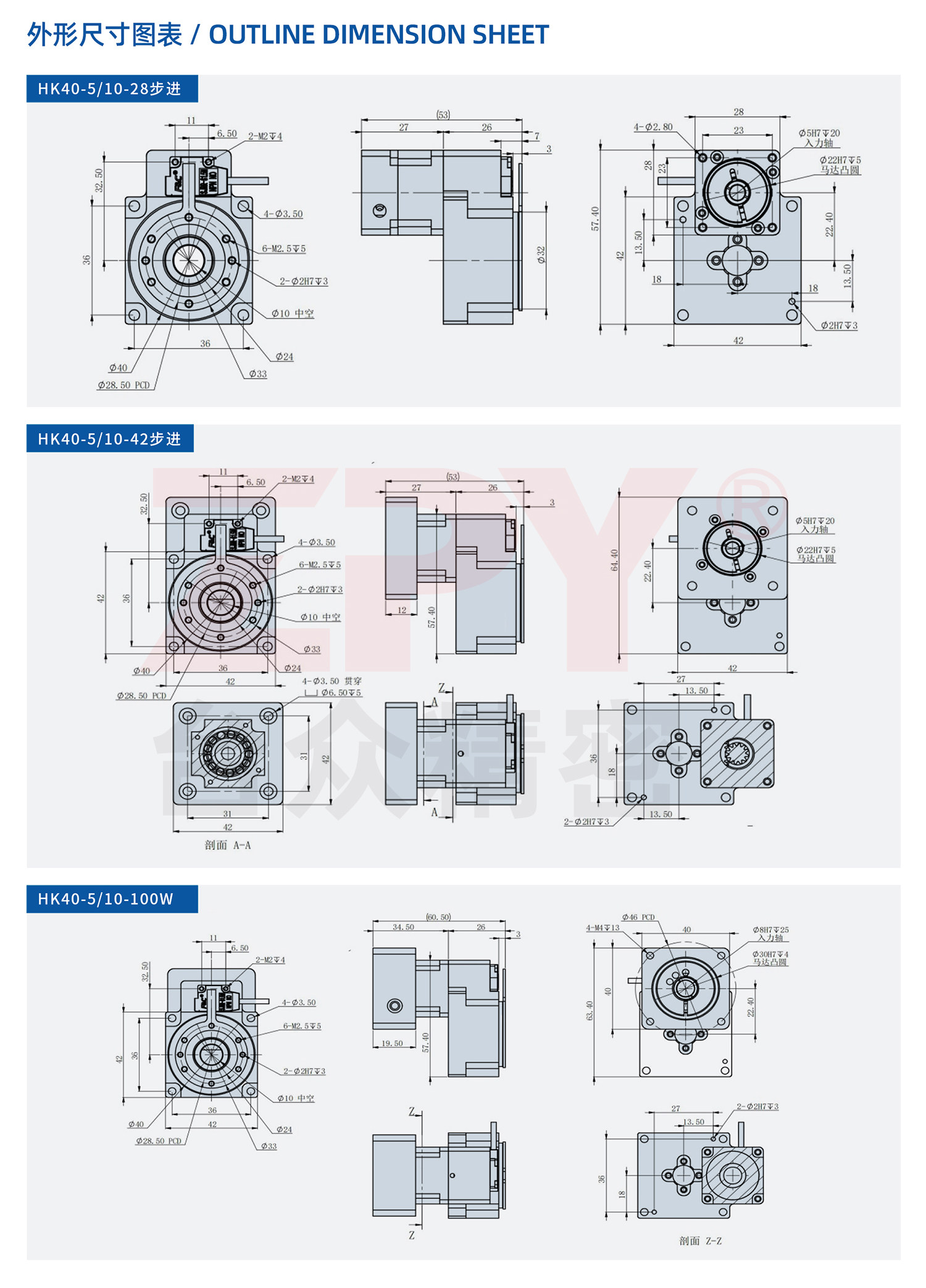

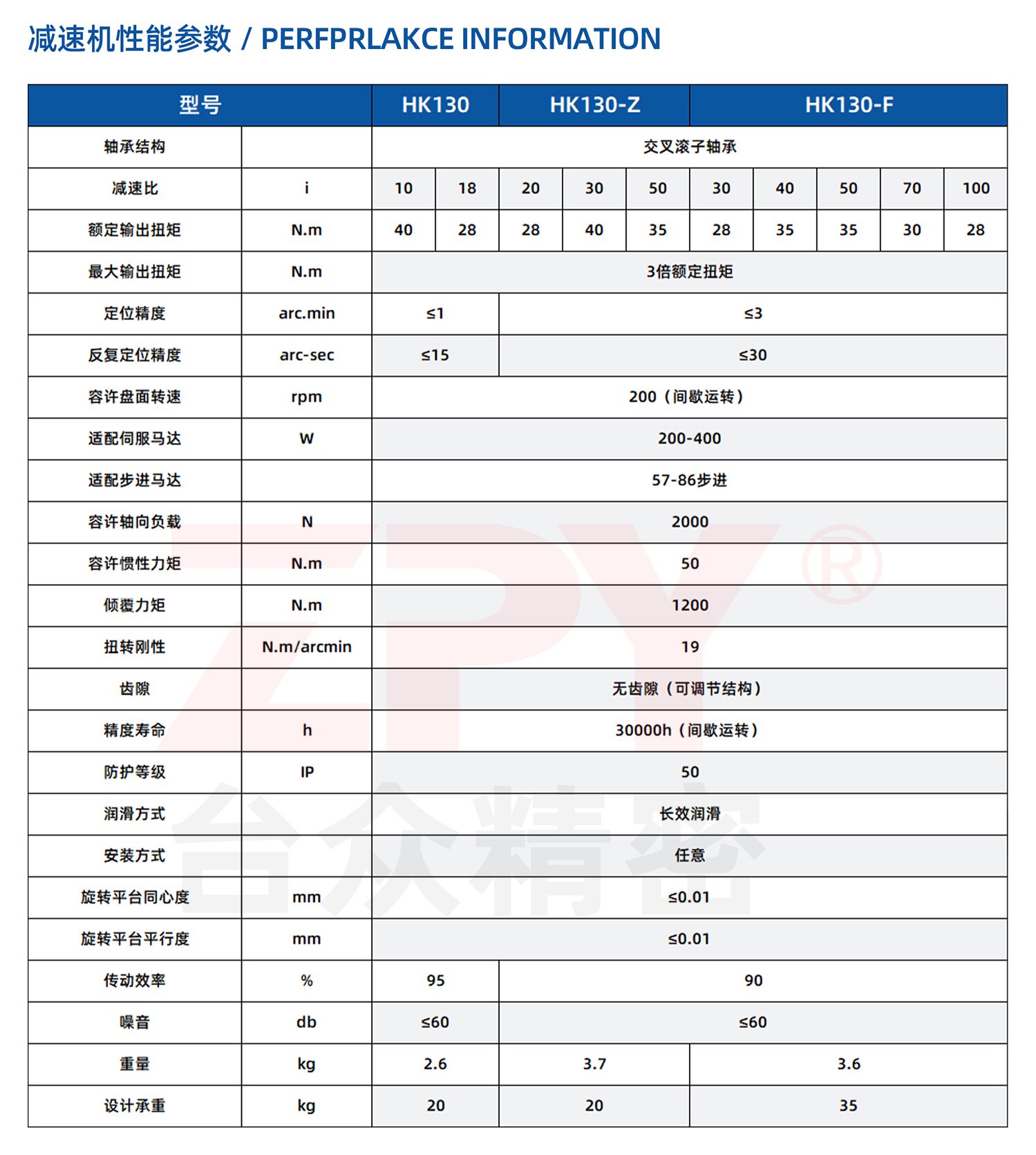

1. Cấu tạo kỹ thuật
-

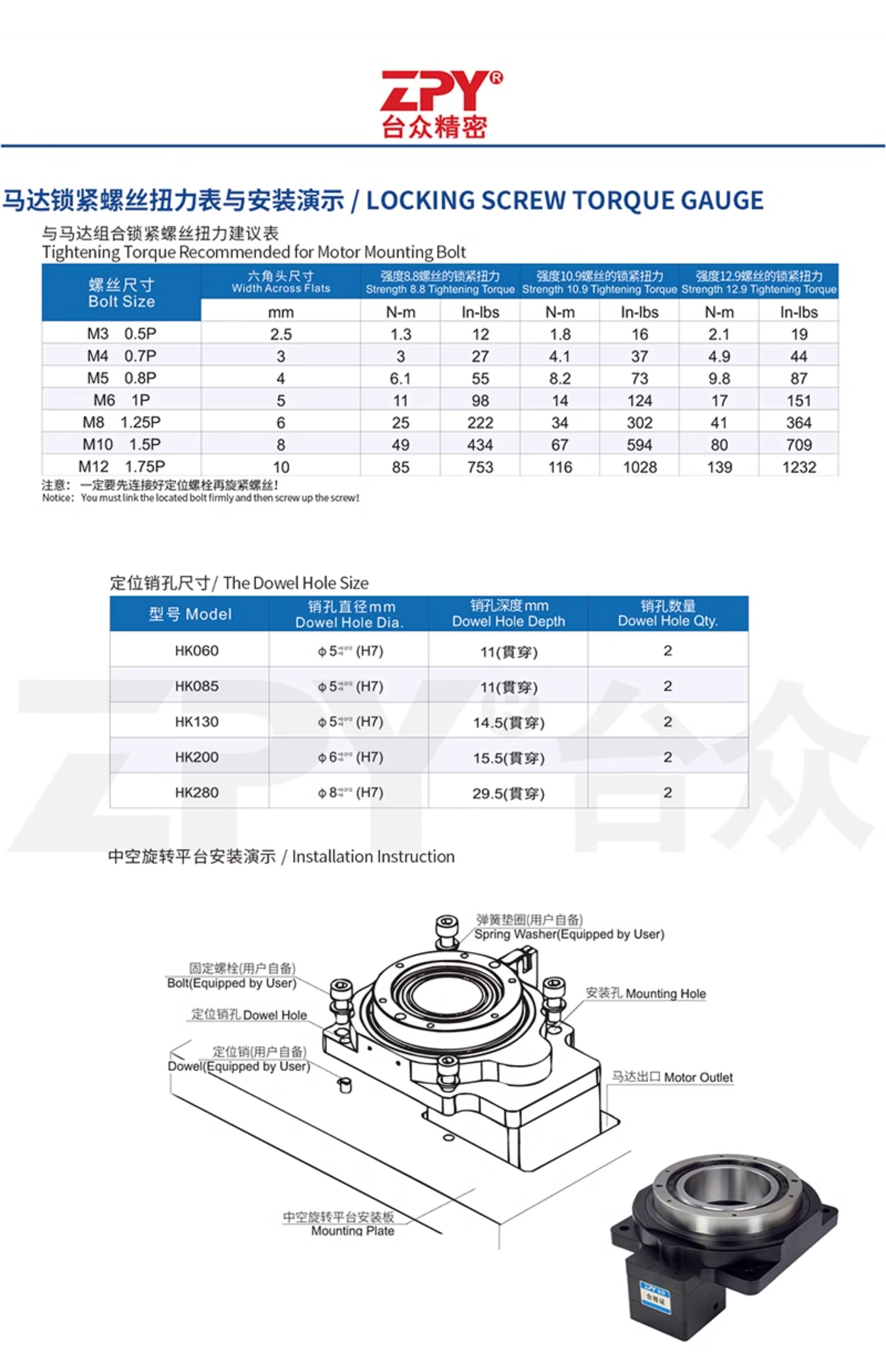

Mâm xoay / Mặt đĩa định vị: Thiết kế dạng đĩa xoay tròn với lỗ rỗng ở tâm (hỗ trợ đi dây điện, ống khí nén qua tâm), bề mặt gia công lỗ ren bắt bu-lông giúp lắp đặt trực tiếp thiết bị hoặc phôi.
-
Thân vỏ hộp số: Được làm từ hợp kim kim loại phủ sơn tĩnh điện cứng vững, chịu tải trọng uốn, tải trọng hướng tâm và dọc trục rất lớn.
-

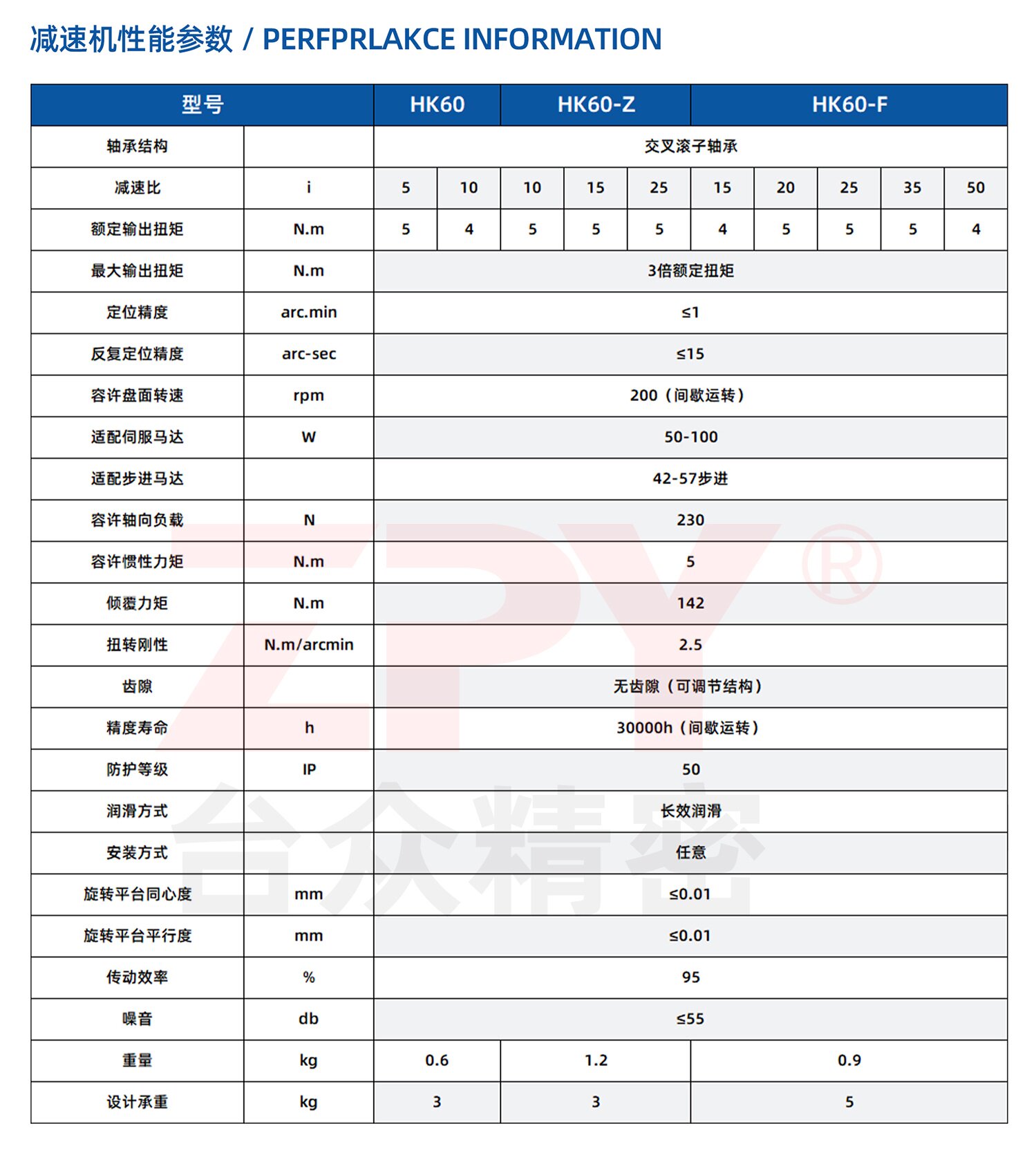

Cơ cấu bánh răng giảm tốc: Hệ thống truyền động bánh răng/hành tinh chính xác bên trong cho tỷ số truyền lớn, độ rơ góc thấp (backlash nhỏ).
-

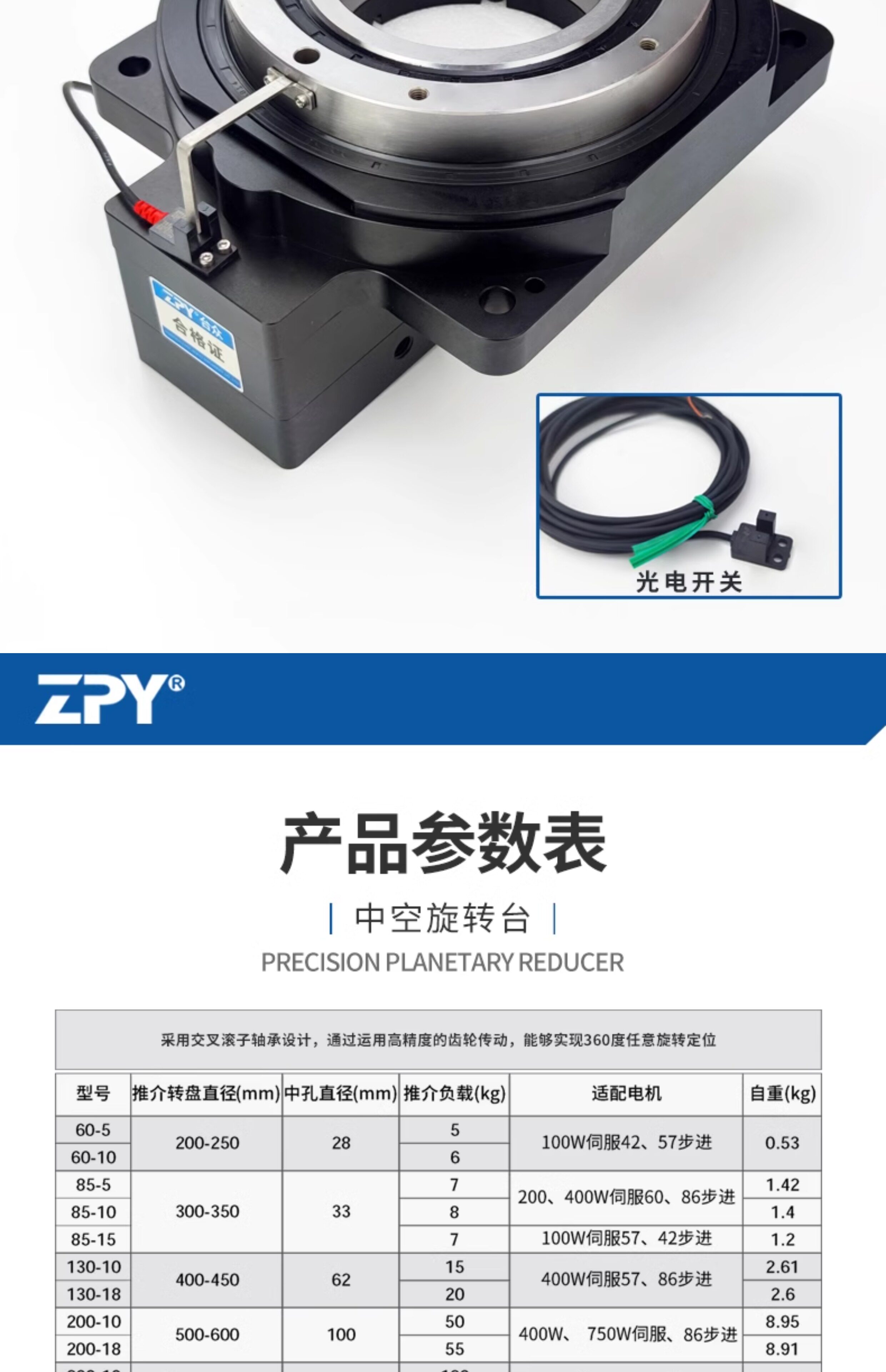

Cảm biến định vị (Sensor): Tích hợp sẵn cụm cảm biến và gá cảm biến ở thân mâm xoay giúp xác định chính xác điểm gốc (Home sensor) hoặc vị trí phân độ của mâm xoay.
-

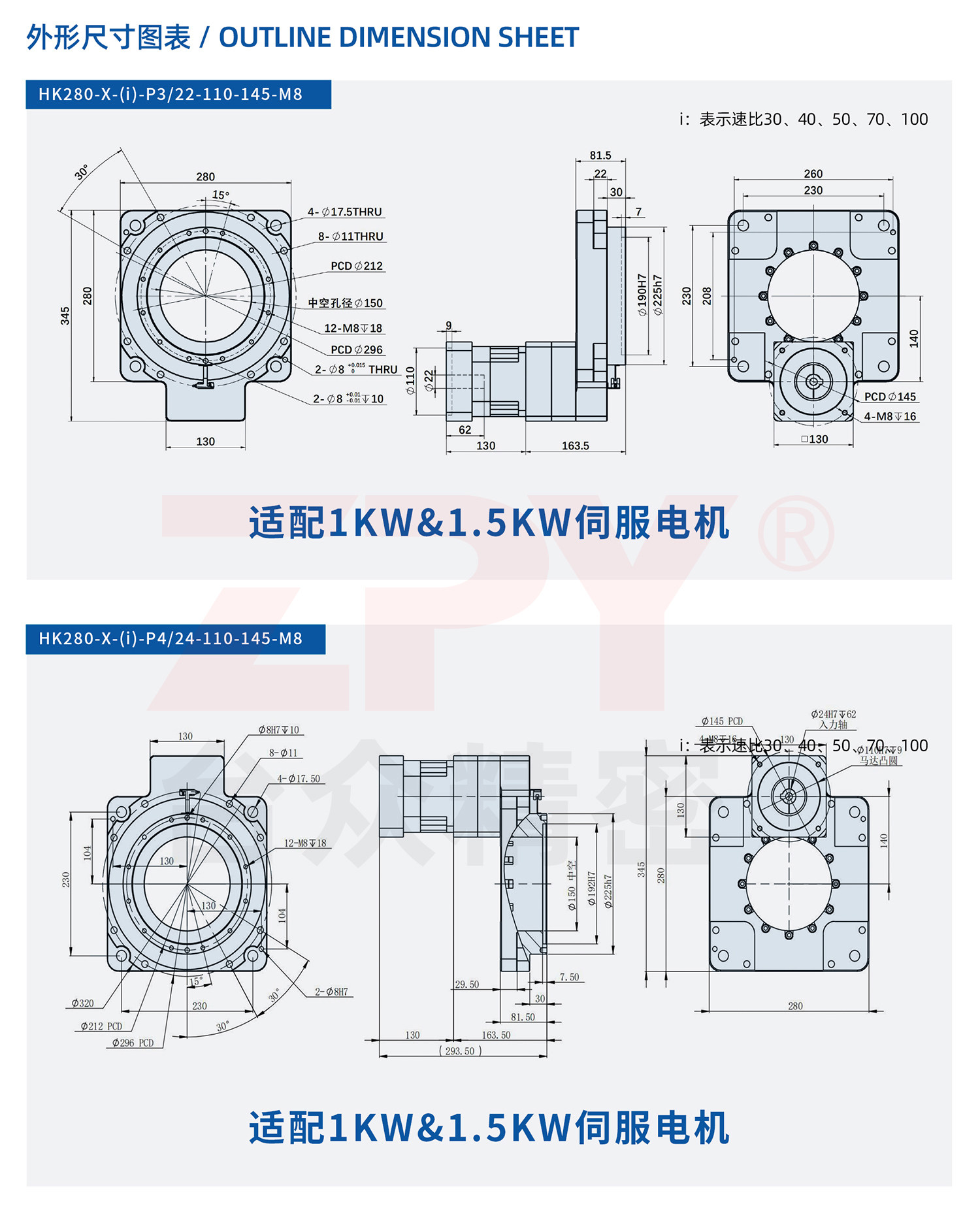

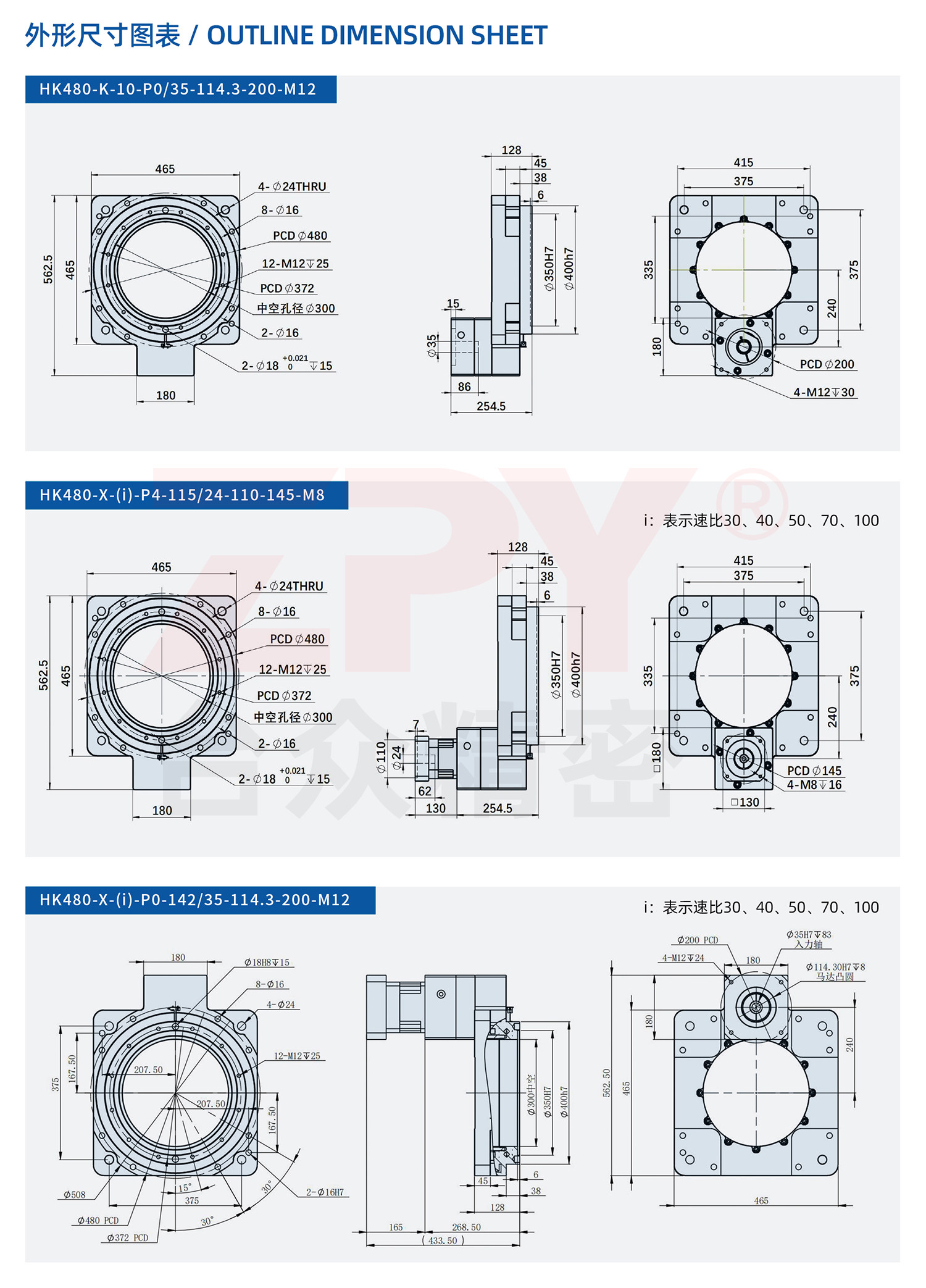

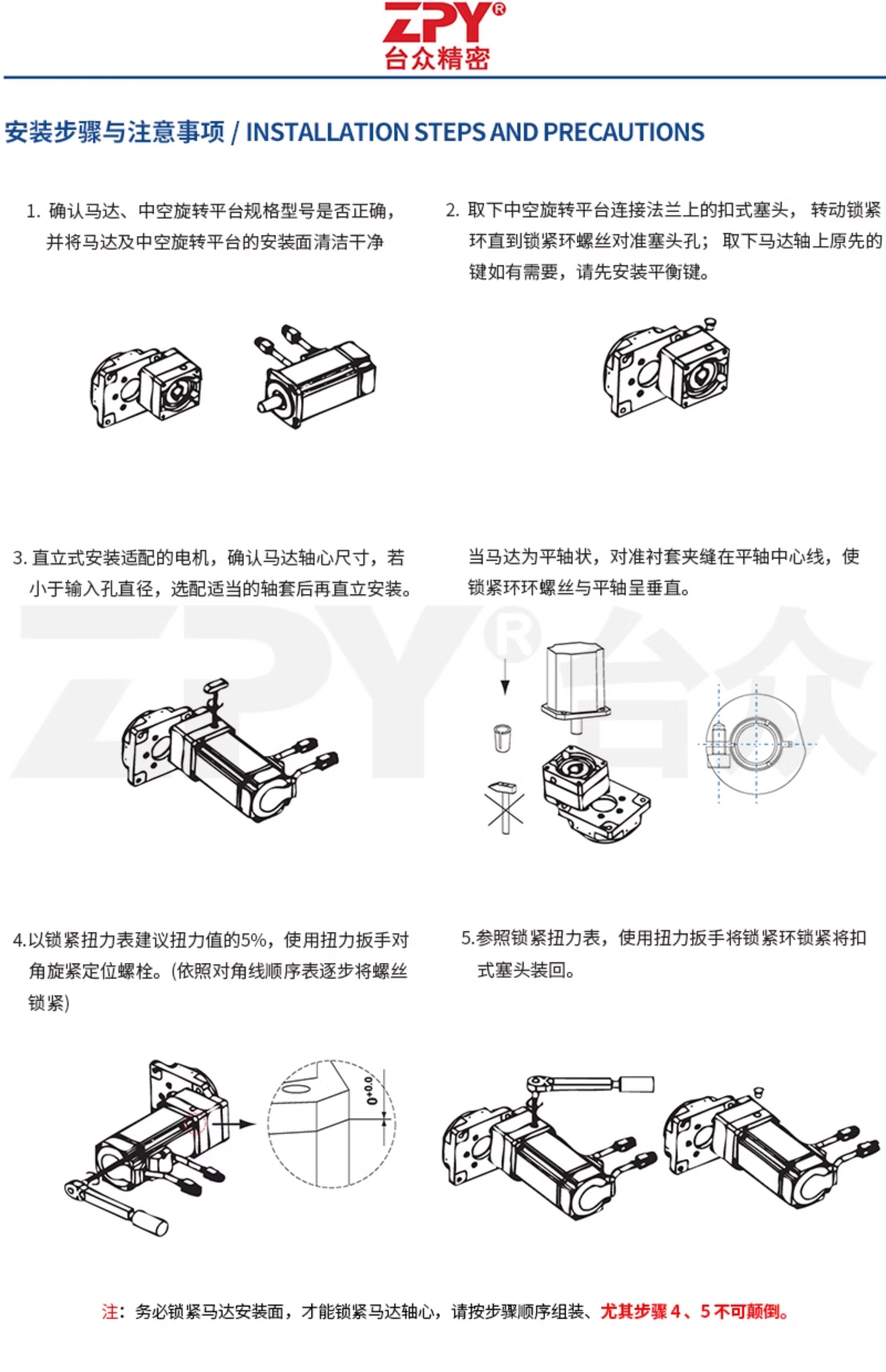

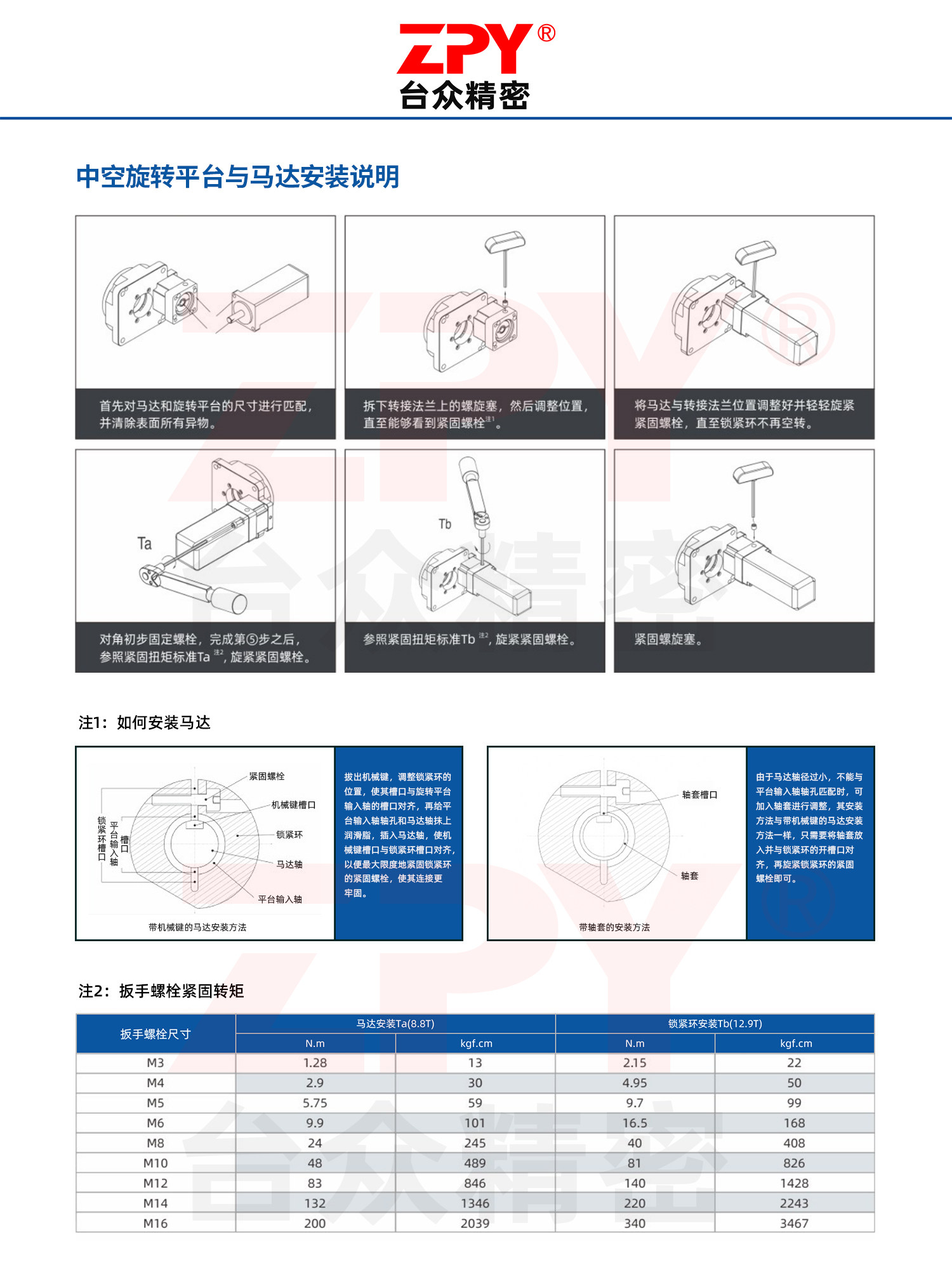

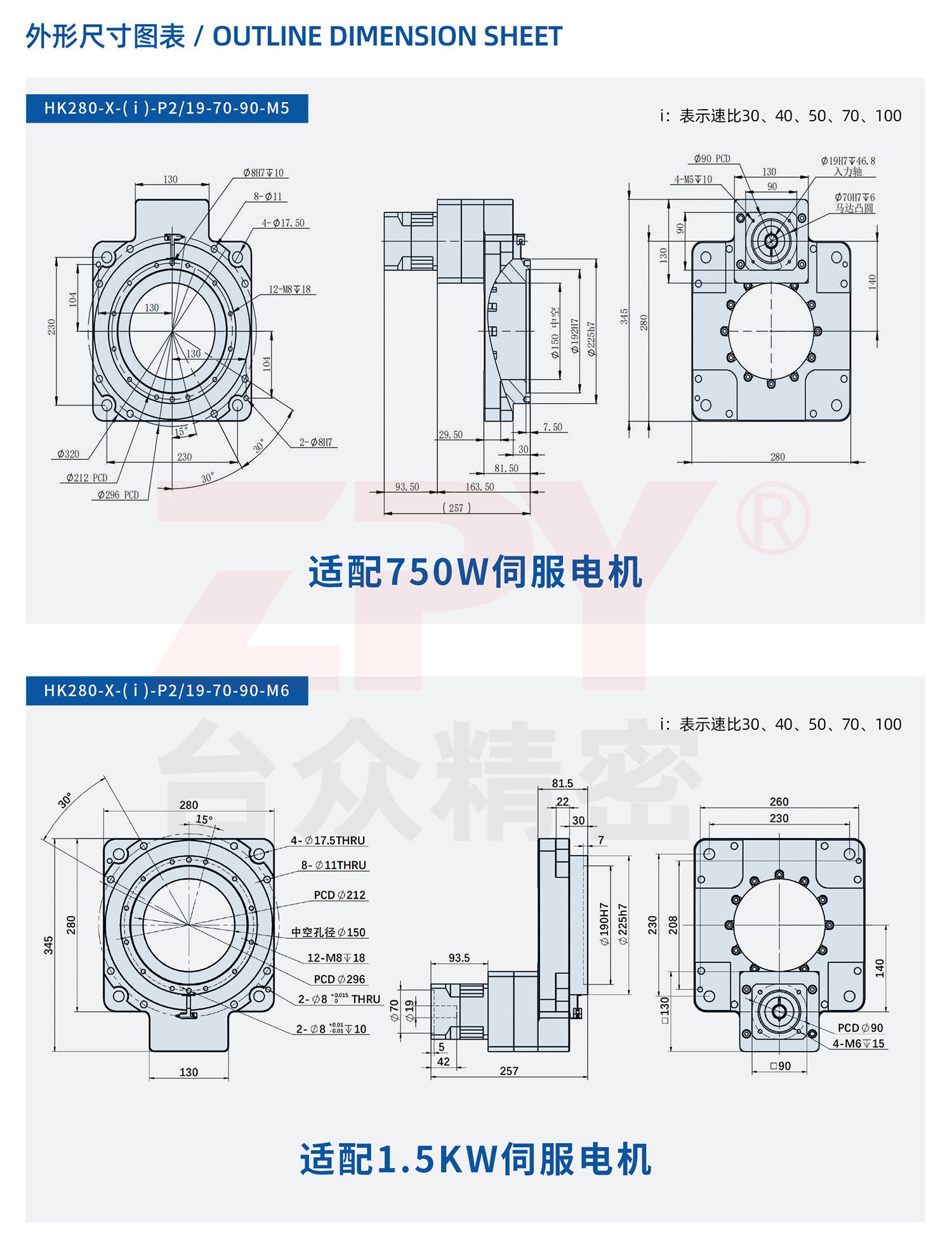

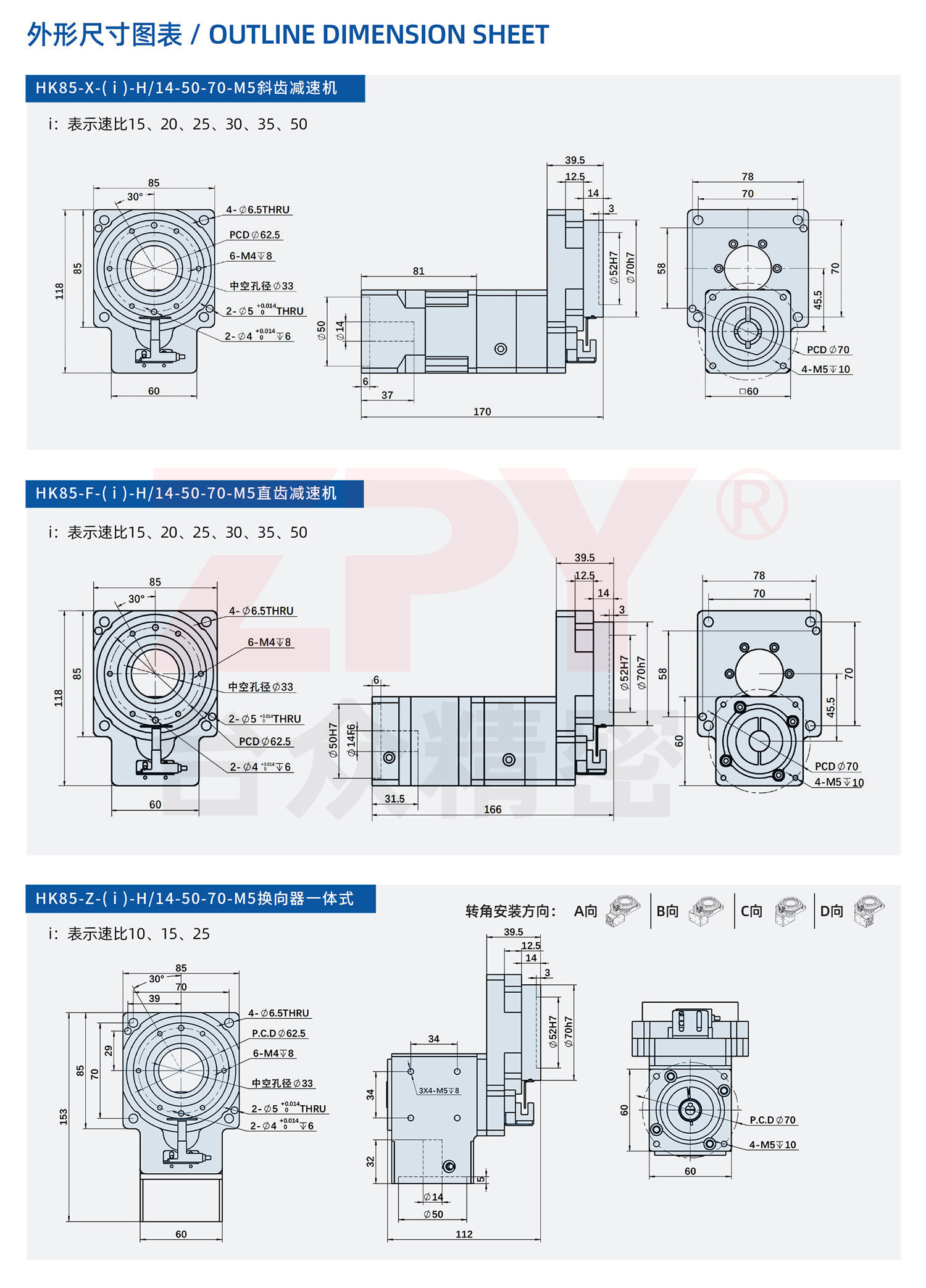

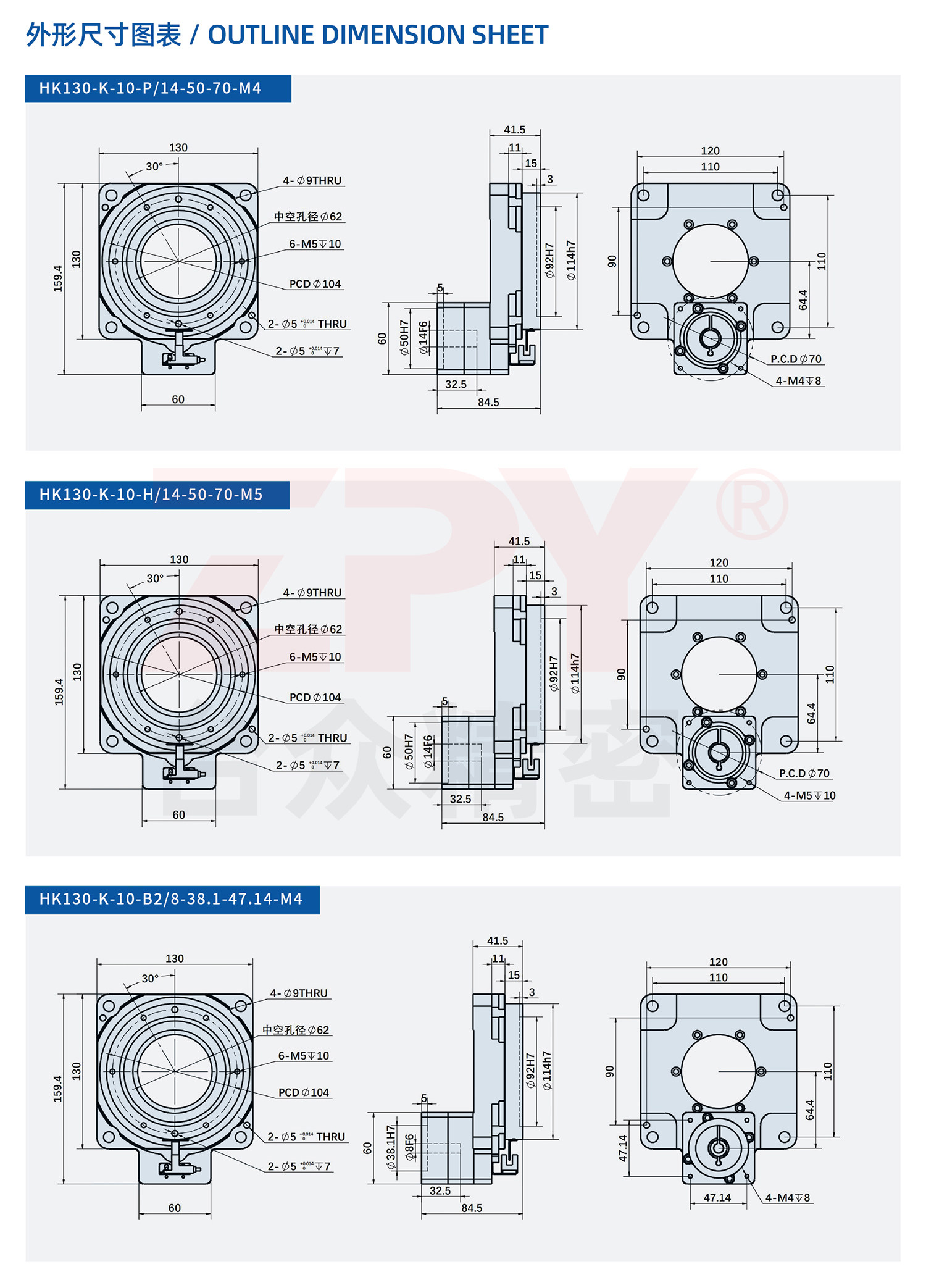

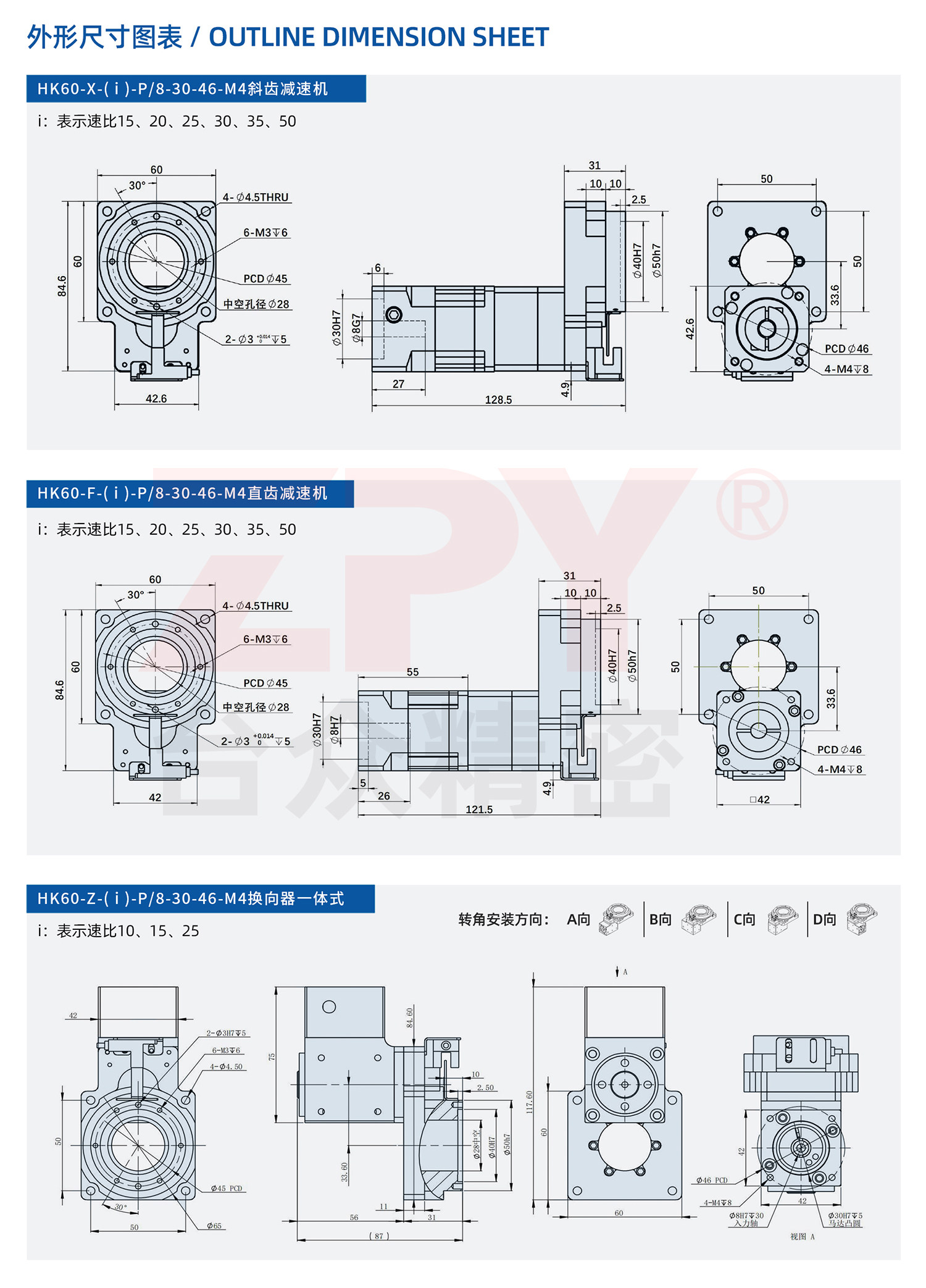

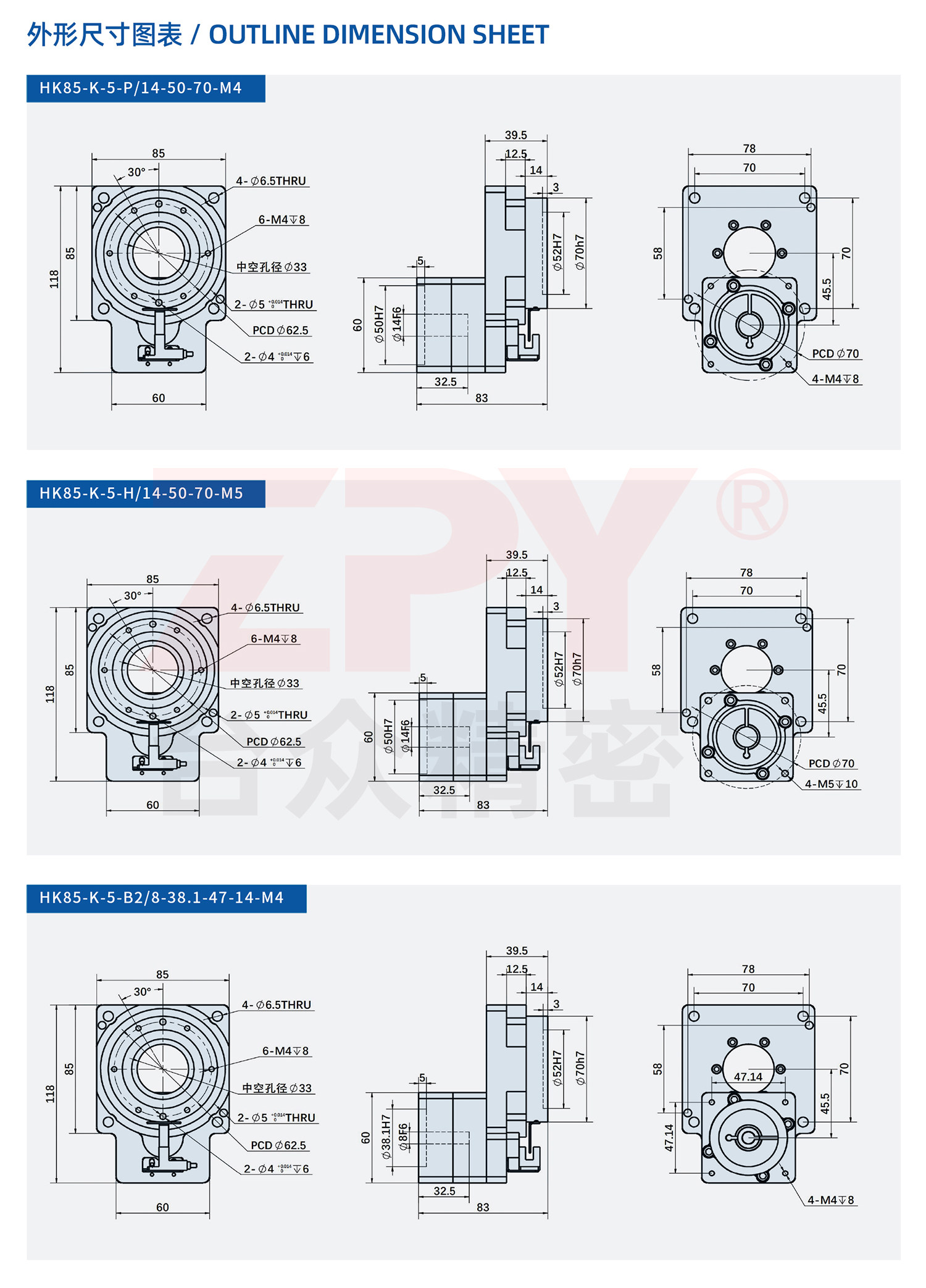

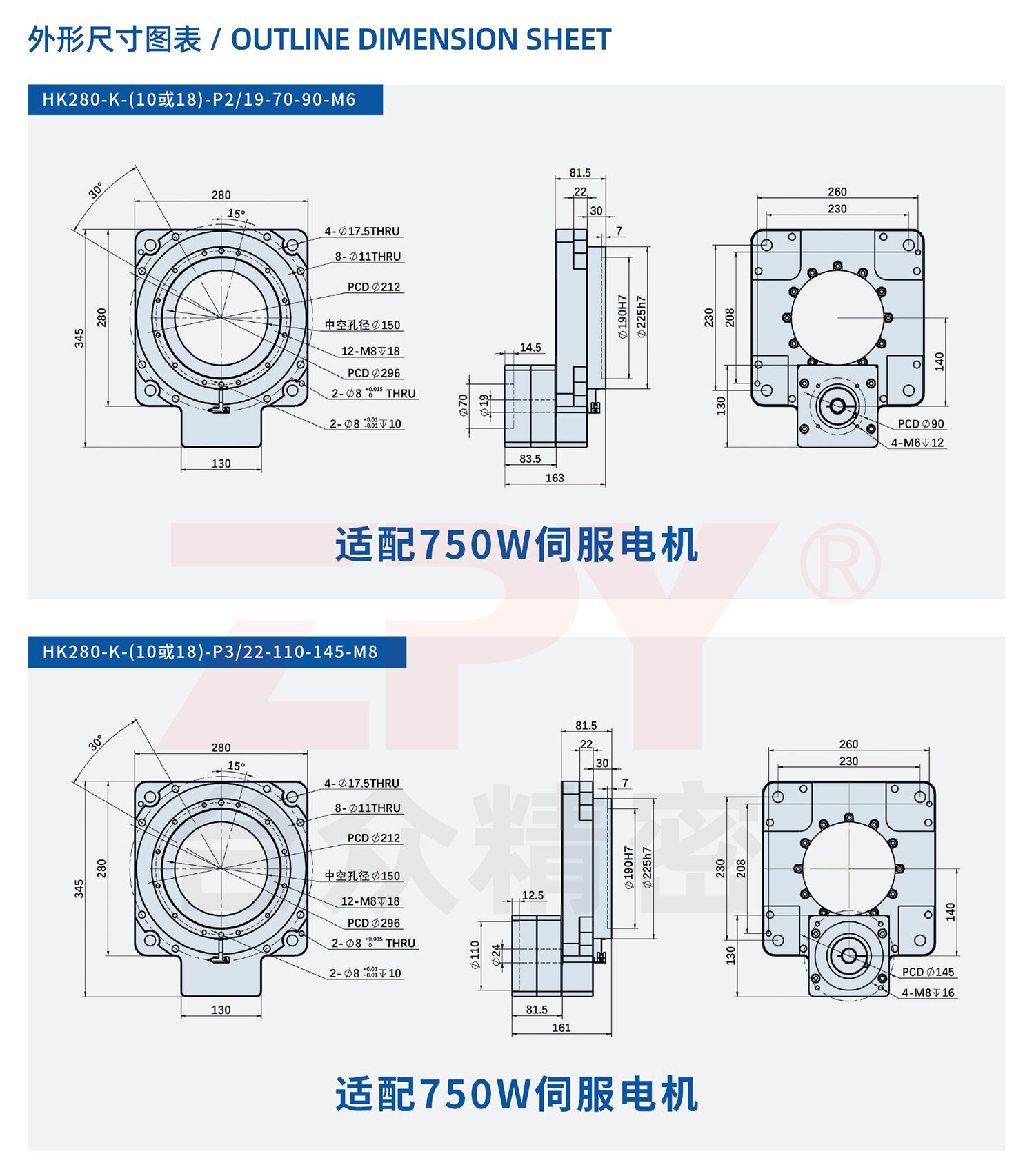

Mặt kết nối động cơ: Gia công chuẩn xác để kết nối đồng bộ với các dòng động cơ Servo hoặc động cơ bước (Step).
2. Nguyên lý hoạt động
-
Thiết bị chuyển đổi mô-men xoắn và tốc độ quay từ động cơ Servo/Step thông qua bộ truyền bánh răng chính xác tỷ số truyền lớn bên trong.
-
Khi động cơ quay, bộ giảm tốc truyền lực làm mâm xoay quay chính xác theo góc độ đã được lập trình.
-
Cảm biến tích hợp ngoài vỏ sẽ phát hiện cờ báo góc (cơ cấu tác động) trên mâm xoay để gửi tín hiệu phản hồi về PLC hoặc bộ điều khiển, giúp định vị chính xác vị trí gốc hoặc các vị trí dừng phân độ.

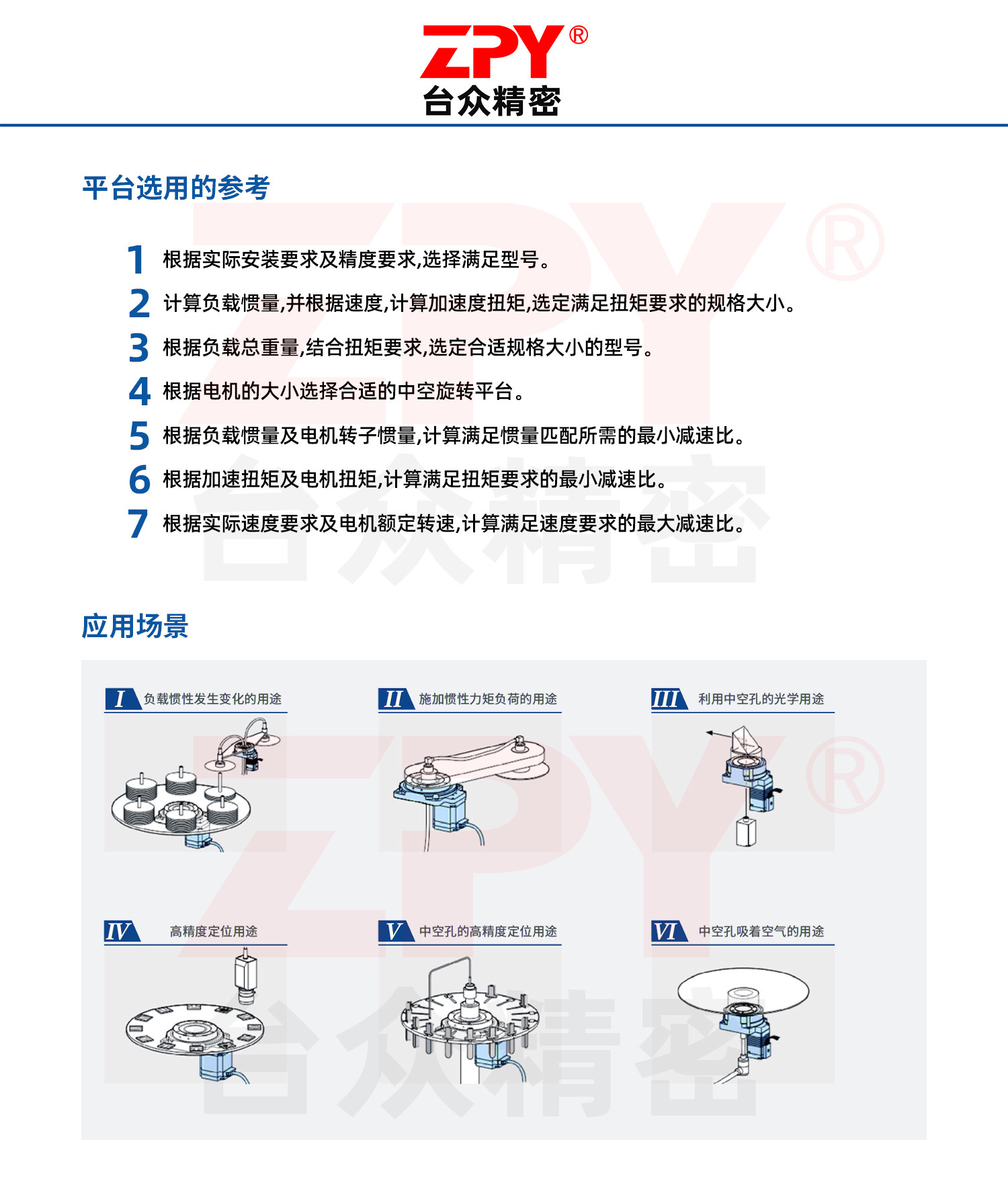

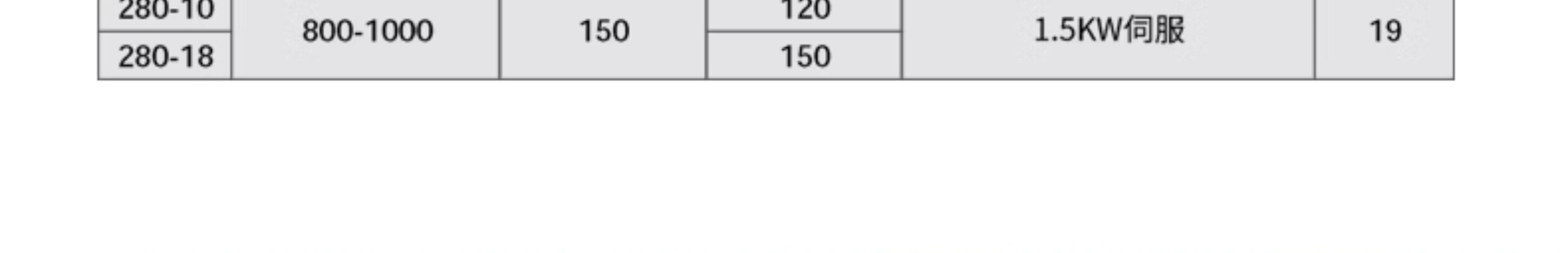

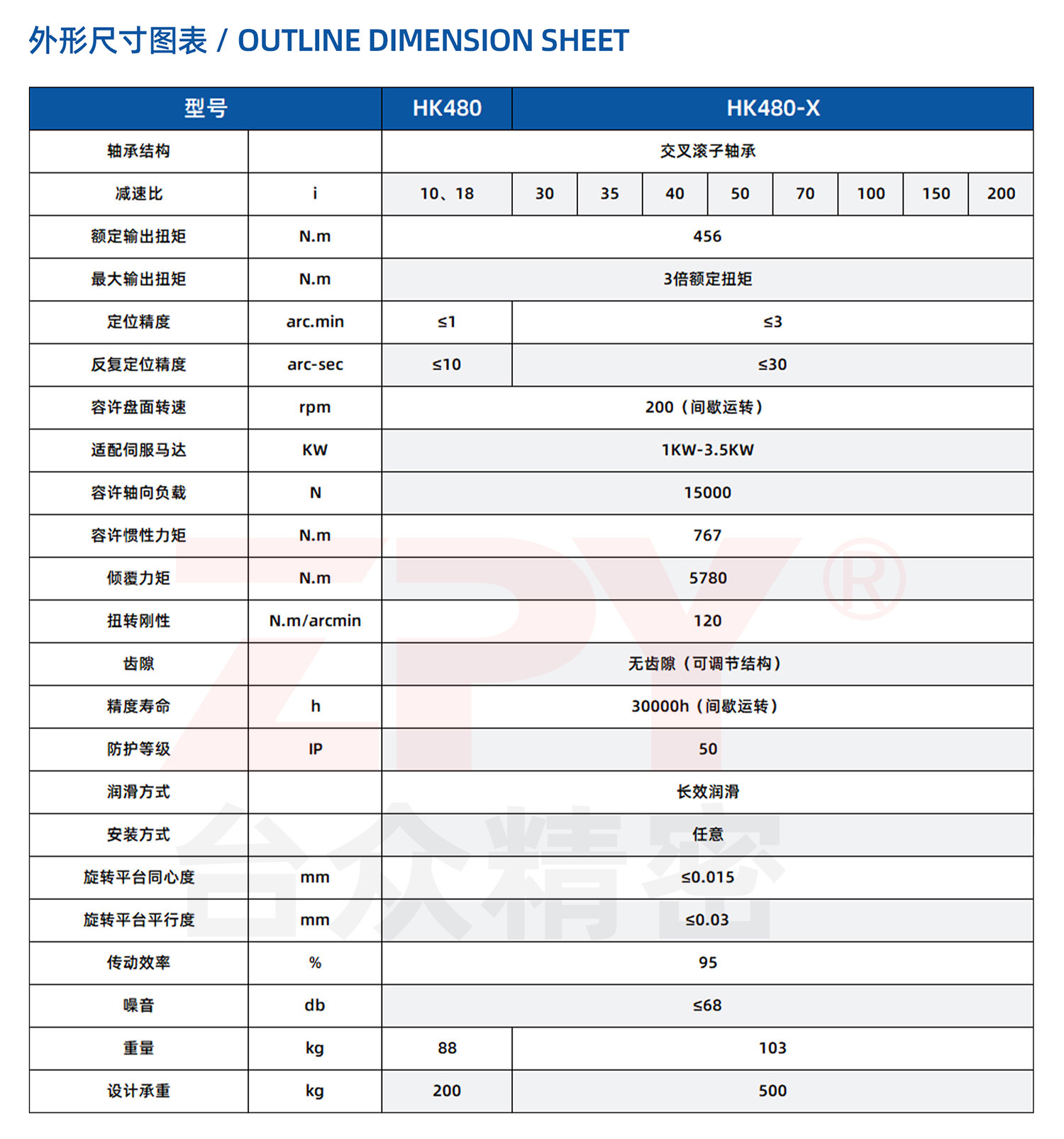

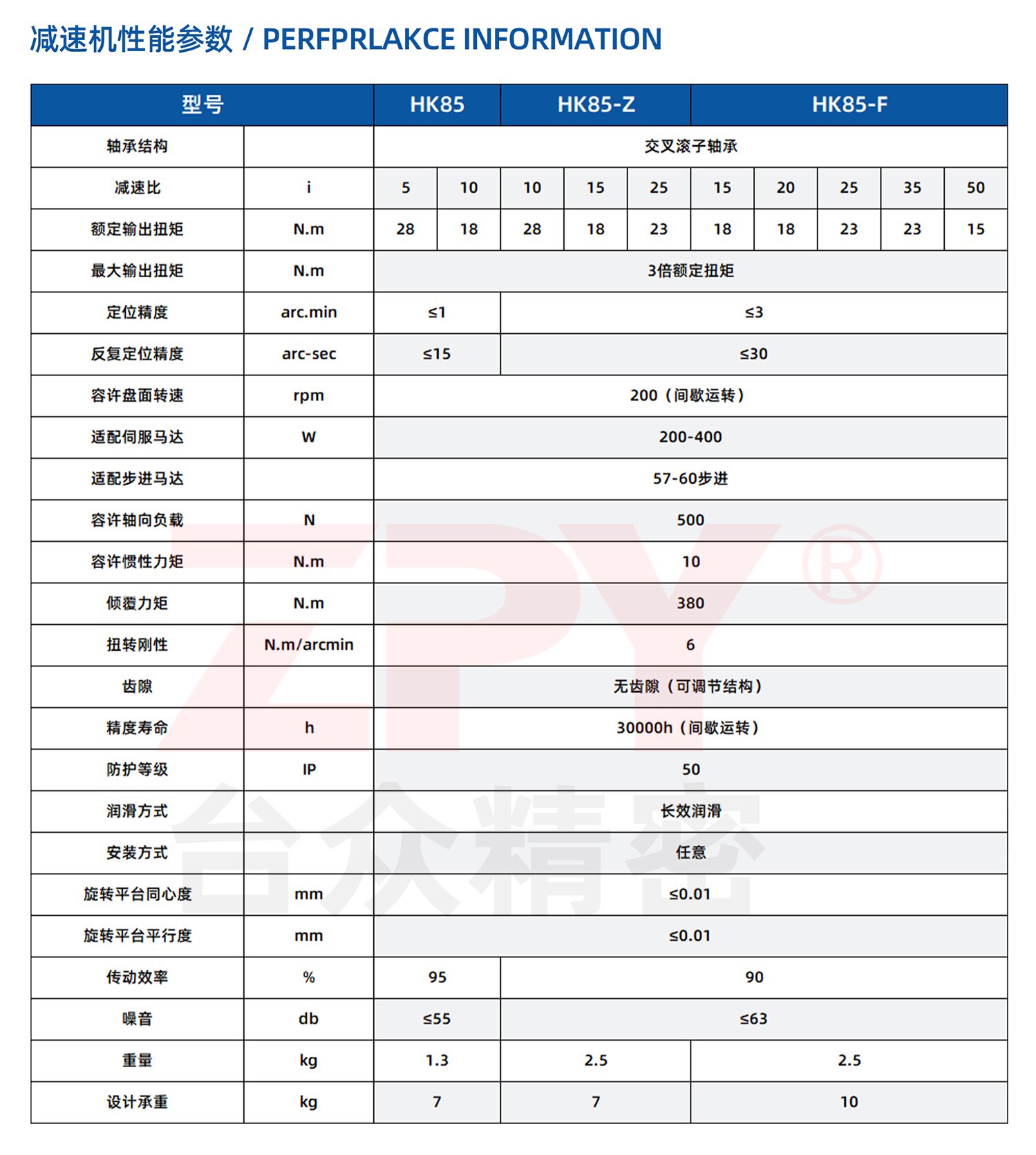

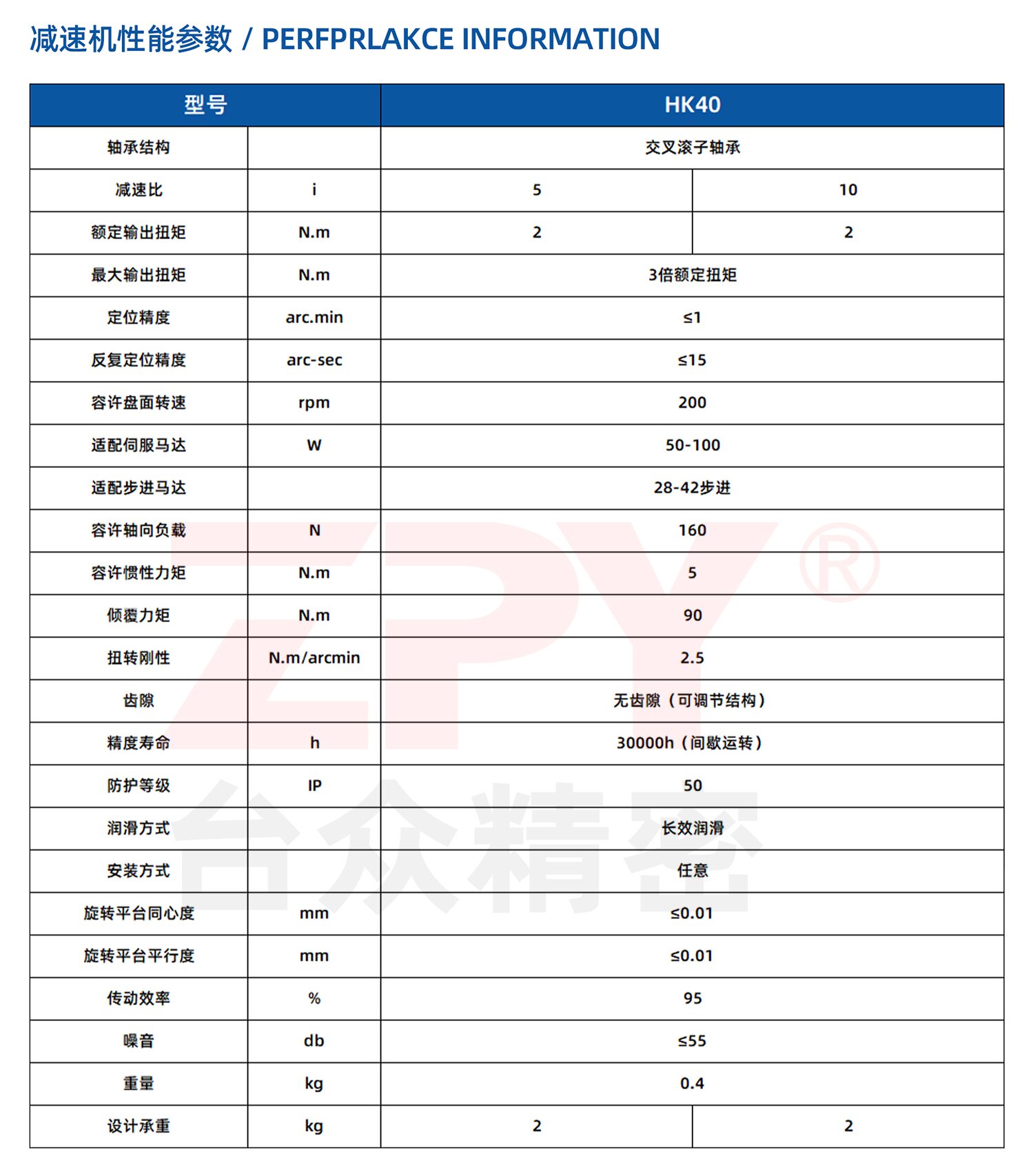

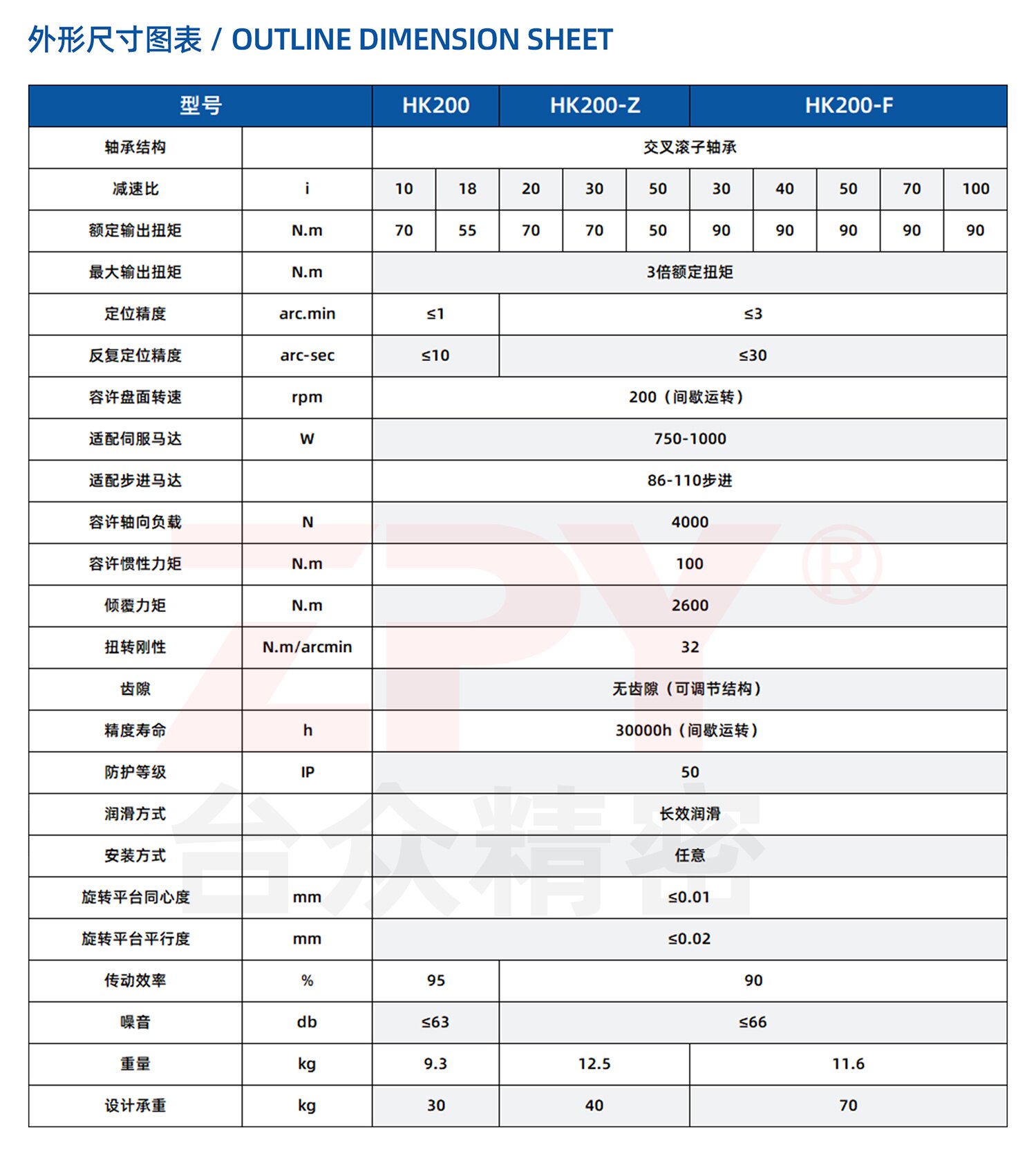

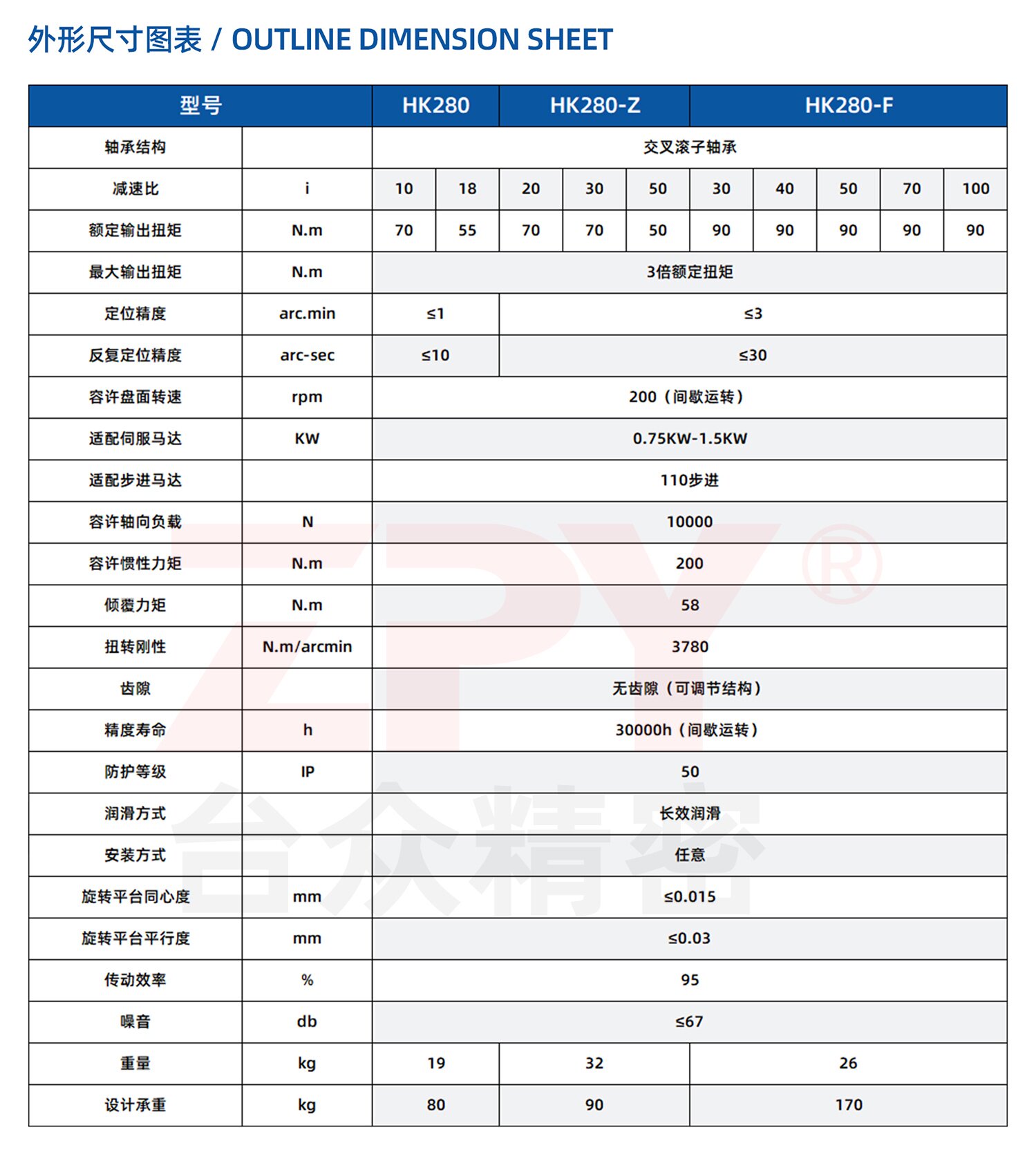

3. Ứng dụng thực tế
Sản phẩm được sử dụng phổ biến trong các dây chuyền sản xuất công nghiệp đòi hỏi tỷ số truyền lớn và độ chính xác cao:
-
Bàn phân độ tự động, mâm xoay 6-8-12 vị trí cho các máy lắp ráp, máy kiểm tra linh kiện điện tử.
-
Trục xoay phân độ (Trục 4, trục 5) cho máy gia công CNC, máy khắc laser, máy hàn tự động.
-
Cơ cấu quay định vị trong cánh tay robot công nghiệp và hệ thống đóng gói tự động.
