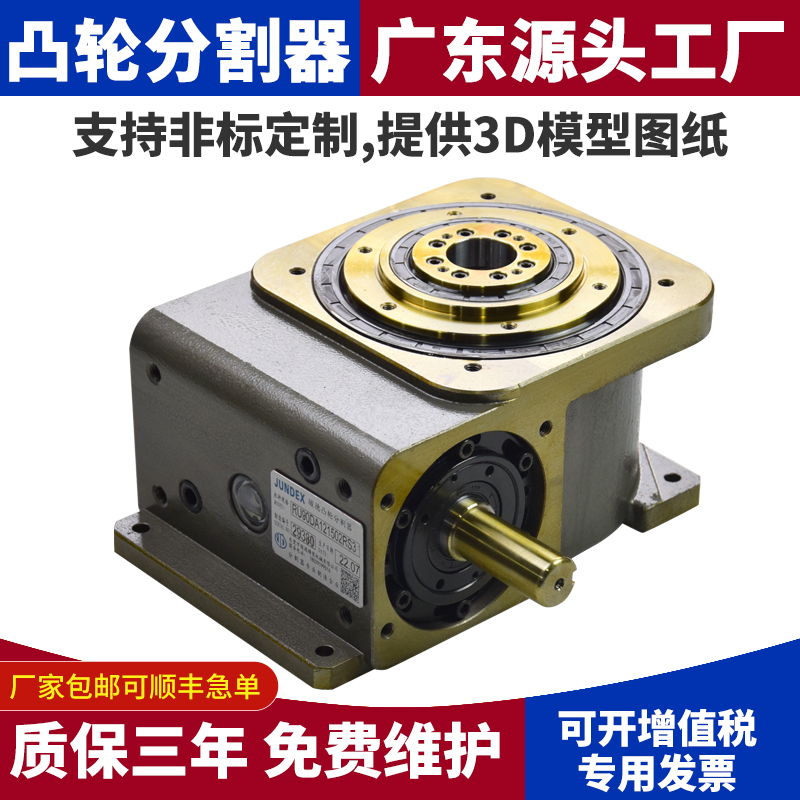

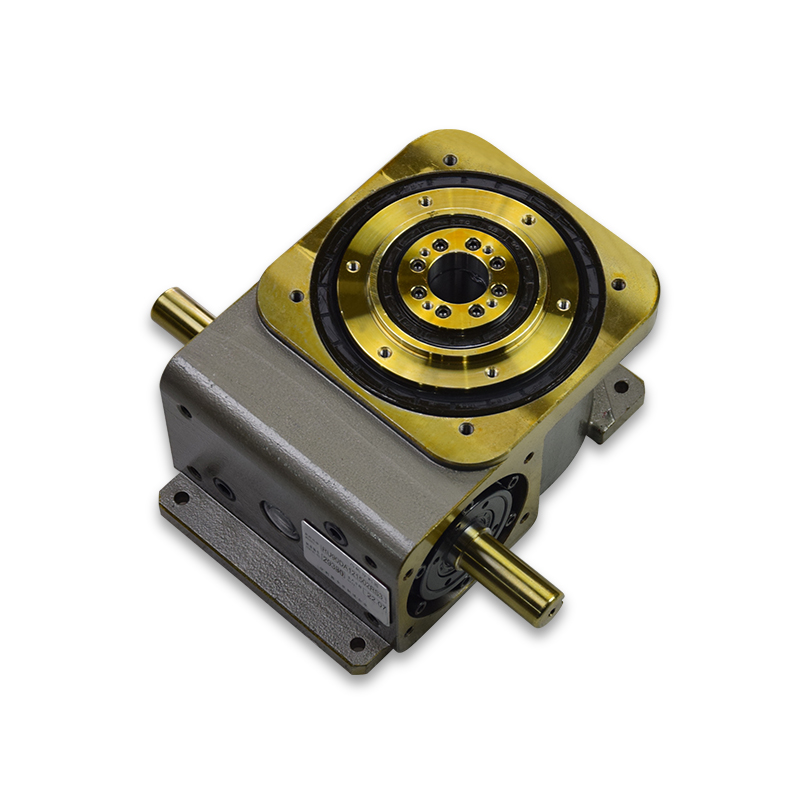

1. Cấu tạo kỹ thuật
-
Thân vỏ hộp số: Được đúc bằng gang hoặc hợp kim chịu lực vững chắc, chịu tải trọng lớn và bảo vệ an toàn các cơ cấu truyền động bên trong.
-

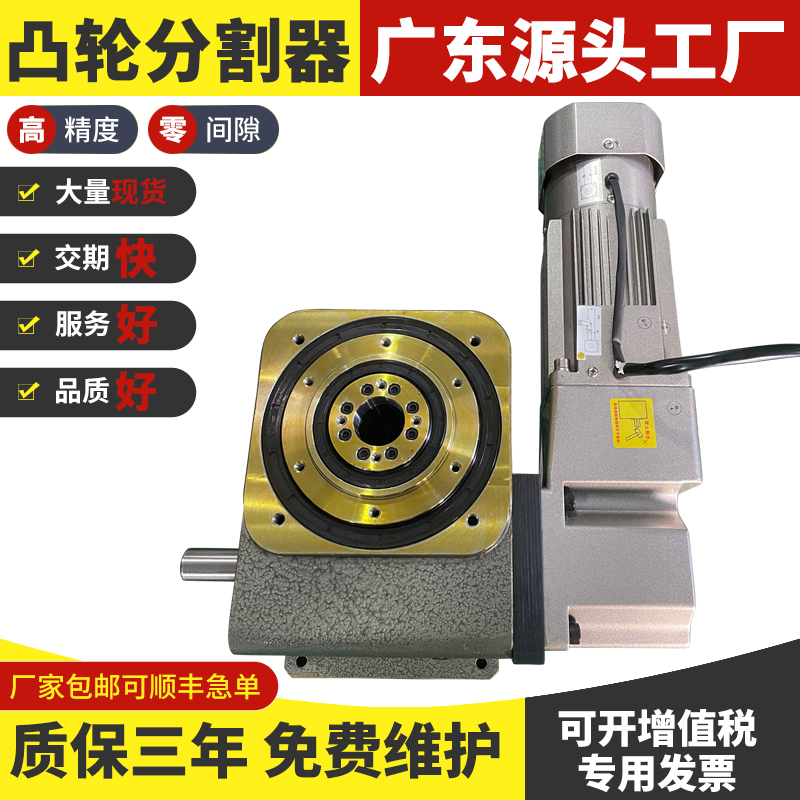

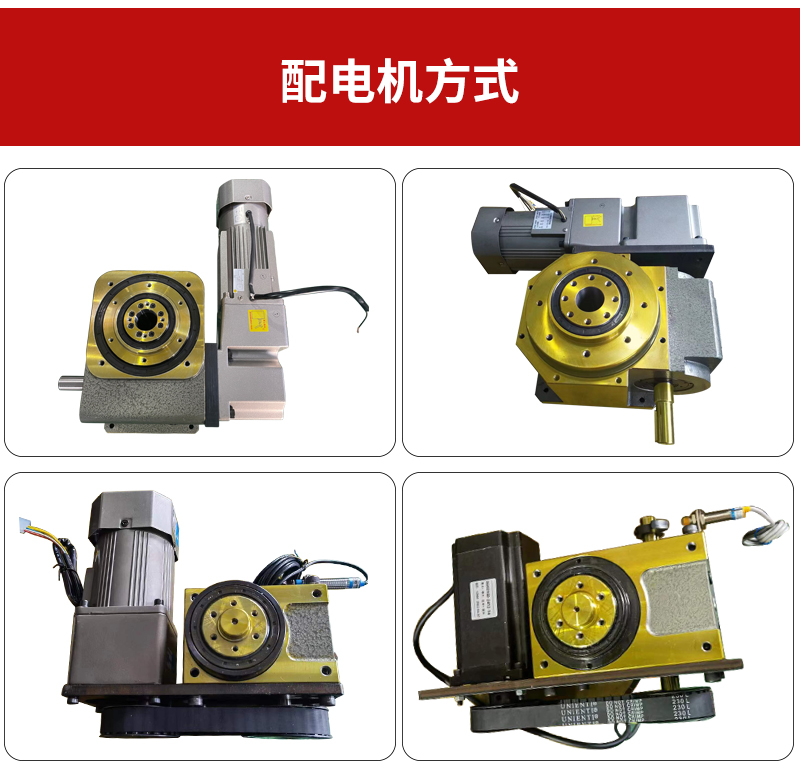

Trục đầu vào (Input Shaft): Trục quay nhận chuyển động liên tục từ động cơ điện hoặc động cơ giảm tốc.
-
Cơ cấu cam phân độ (Cam & Roller): Hệ thống cam chuyên dụng kết hợp với các con lăn vòng bi giúp chuyển đổi chuyển động quay liên tục thành chuyển động ngắt quãng (quay – dừng).
-
Mặt bích / Mâm đĩa đầu ra: Thiết kế chính xác cao, cho phép gá lắp bàn xoay, mâm chia độ hoặc các cơ cấu chấp hành của dây chuyền.
2. Nguyên lý hoạt động
-
Thiết bị hoạt động dựa trên cơ cấu truyền động cơ học giữa trục cam biên dạng đặc biệt và vòng con lăn trên đĩa bị động.
-
Khi trục đầu vào quay liên tục, đường cong biên dạng của cam sẽ đẩy các con lăn làm cho trục ra (mâm xoay) quay theo một góc định mức, sau đó tự động khóa cứng (dừng chính xác) tại vị trí phân độ trong một khoảng thời gian nhất định mà không bị rơ lắc.
-
Chu trình này lặp lại liên tục, giúp đồng bộ hóa các bước chuyển động trong hệ thống tự động.
3. Ứng dụng thực tế
Sản phẩm chuyên dùng trong các hệ thống cơ khí và tự động hóa công nghiệp đòi hỏi độ chính xác góc cao:
-
Bàn xoay phân độ tự động, mâm xoay nhiều trạm trong dây chuyền lắp ráp linh kiện, điện tử.
-
Máy đóng gói, máy dập, máy ép, máy chiết rót và các thiết bị định vị vị trí sản phẩm.
-
Hỗ trợ dịch vụ thiết kế tùy chỉnh kích thước, thông số theo yêu cầu phi tiêu chuẩn và cung cấp đầy đủ bản vẽ mô hình 3D phục vụ chế tạo máy.
