1. Cấu tạo
Sản phẩm bao gồm các bộ phận chính:
-
Khung cơ khí 6 trục hoạt động song song: Hệ thống trục chuyển động linh hoạt với 2 đầu siết vít độc lập (double-head), cho phép gia công đồng thời nhiều điểm trên sản phẩm.
-
Gá kẹp xoay lật (Rotating Jig): Thiết kế bàn gá tích hợp cơ chế xoay lật tự động giúp tiếp cận và siết vít ở nhiều mặt khác nhau của sản phẩm mà không cần tháo lắp thủ công.
-

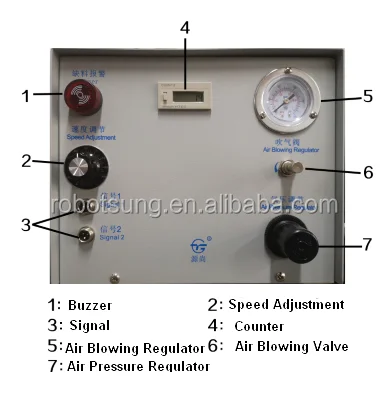

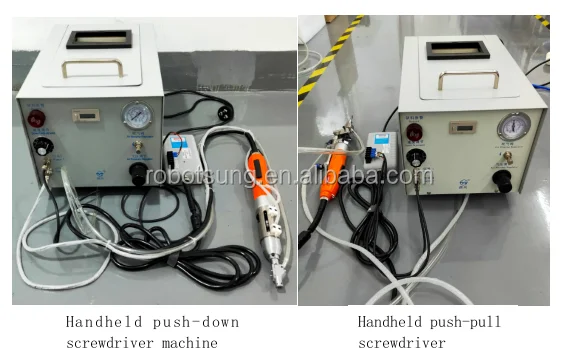

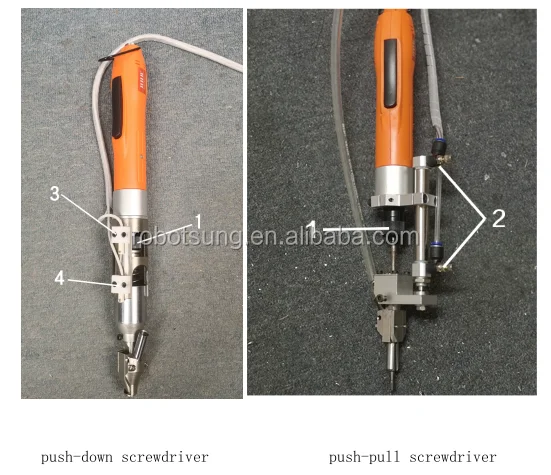

Hệ thống cấp vít tự động & Tua-vít chuyên dụng: Bộ cấp phôi tự động kết hợp các đầu tuốc-nơ-vít điện/khí nén độ chính xác cao.
-
Màn hình cảm ứng & Bộ điều khiển trung tâm: Giao diện lập trình trực quan, dễ dàng cài đặt tọa độ, lực siết và thông số vận hành.
-
Thiết bị ngoại vi thông minh: Tích hợp sẵn súng quét mã vạch (Barcode Scanner) và module truyền dữ liệu MES lên hệ thống quản lý nhà máy.
2. Nguyên lý hoạt động
-
Cấp và nạp vít tự động: Ốc vít được hệ thống phôi tự động sắp xếp và thổi vào các đầu siết thông qua đường ống khí nén.
-
Định vị và siết đa trục đồng thời: Dựa trên chương trình đã lập trình, hệ thống 6 trục di chuyển 2 đầu siết đến các tọa độ chính xác trên sản phẩm để thực hiện siết vít nhanh chóng.
-
Kiểm tra và truyền dữ liệu thông minh: Trong quá trình vận hành, máy tự động kiểm tra độ nổi của ốc (Float Detection) nhằm phát hiện lỗi siết chưa chặt, trượt ren hoặc thiếu vít. Đồng thời, súng quét mã vạch nhận diện sản phẩm và hệ thống tự động tải toàn bộ lịch sử siết ốc lên phần mềm MES theo thời gian thực.
3. Ứng dụng
Thiết bị chuyên dùng cho các dây chuyền sản xuất điện tử, linh kiện công nghệ cao đòi hỏi độ chính xác và truy xuất nguồn gốc dữ liệu khắt khe:
-
Lắp ráp linh kiện điện tử & Vi mạch: Bắt vít bảng mạch PCB, vỏ điện thoại, thiết bị máy tính, linh kiện nhà thông minh.
-
Ngành ô tô & Thiết bị gia dụng: Lắp ráp các cụm linh kiện nhựa, bảng điều khiển, thiết bị điện gia dụng cỡ trung và nhỏ.
-
Dây chuyền sản xuất thông minh (Smart Factory): Phù hợp với các nhà máy áp dụng tiêu chuẩn công nghiệp 4.0 cần kiểm soát chất lượng và lưu trữ dữ liệu sản xuất qua MES.
4. Cách lựa chọn và lưu ý khi sử dụng
-
Cách lựa chọn:
-
Xác định quy cách sản phẩm & Số lượng điểm vít: Lựa chọn cấu hình số trục (như loại 6 trục 2 đầu) dựa trên mật độ ốc vít và cấu trúc sản phẩm.
-
Yêu cầu tích hợp phần mềm: Cân nhắc các tùy chọn như quét mã vạch, kết nối MES hoặc gá xoay lật theo yêu cầu kỹ thuật của nhà máy.
-
-
Lưu ý khi sử dụng:
-
Kiểm tra nguồn khí và kết nối mạng: Đảm bảo áp suất khí nén ổn định cho cơ chế cấp vít và đường truyền mạng ổn định để truyền tải dữ liệu MES chính xác.
-
Bảo dưỡng đầu siết và cảm biến: Thường xuyên vệ sinh đầu tuốc-nơ-vít, kiểm tra cảm biến phát hiện chiều cao nổi để tránh tình trạng báo lỗi giả.
-

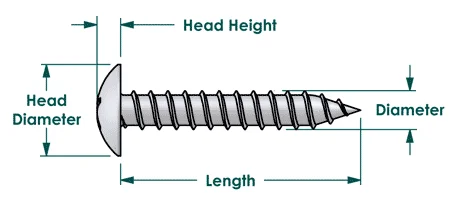

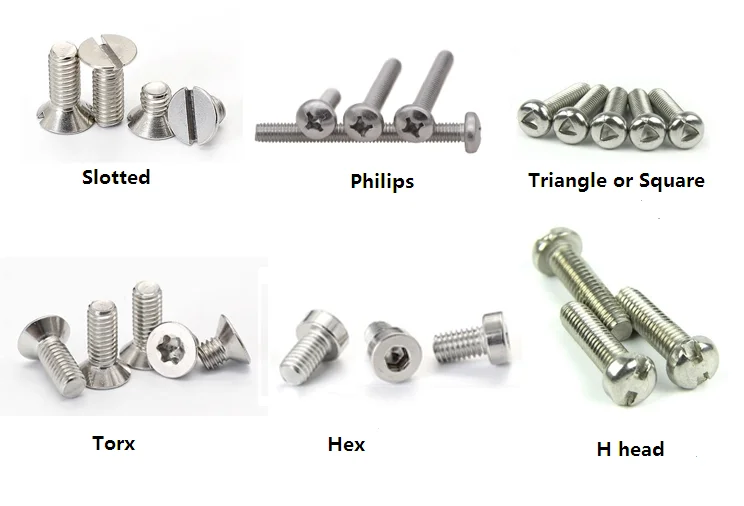

Chất lượng ốc vít đồng đều: Sử dụng loại ốc vít đúng tiêu chuẩn, không bị bavia hay biến dạng để hệ thống cấp phôi và siết tự động hoạt động mượt mà, không bị kẹt.






-
