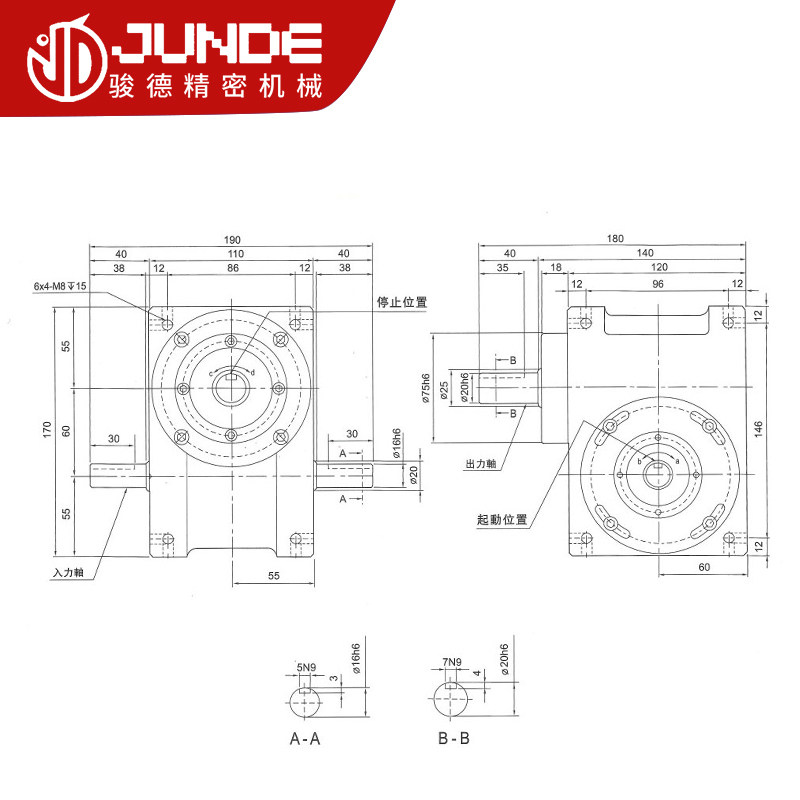

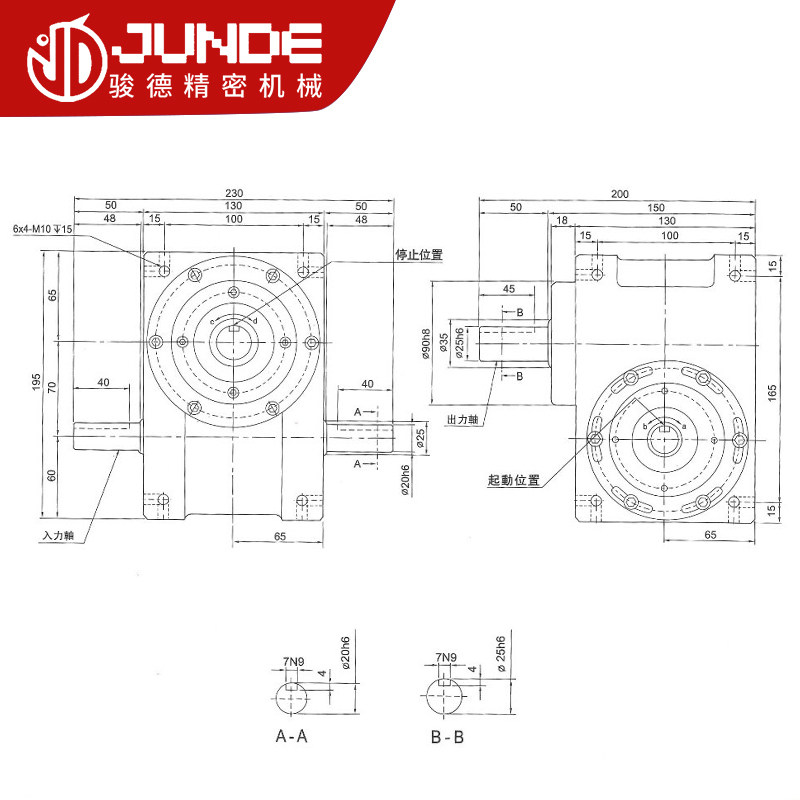

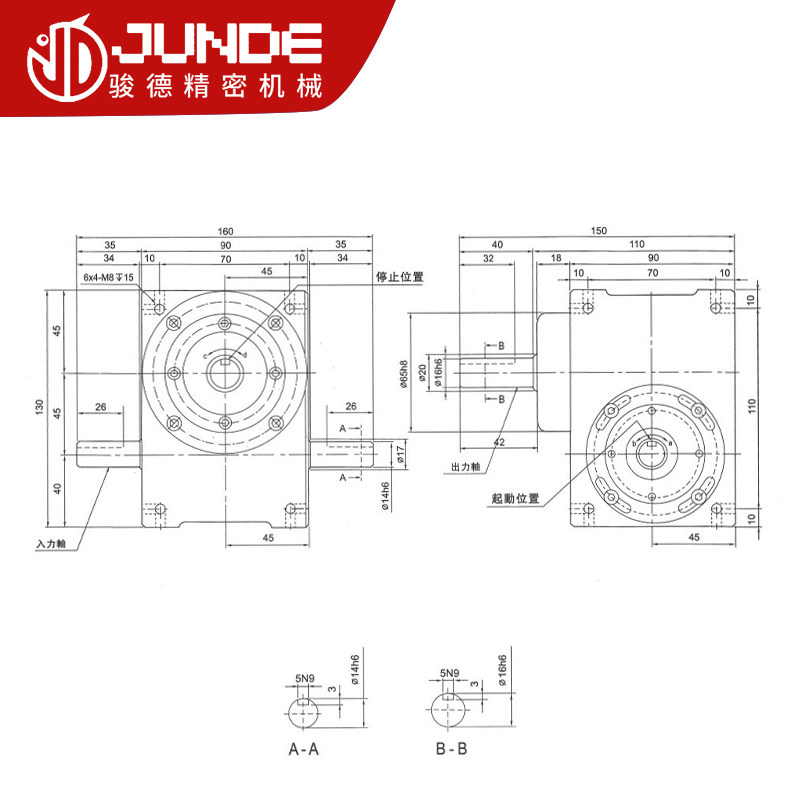

1. Cấu tạo kỹ thuật
-
Thân vỏ hộp số: Được đúc bằng chất liệu kim loại cứng vững, chịu lực tốt và bảo vệ an toàn các cơ cấu truyền động bên trong.
-
Trục đầu vào (Input Shaft): Trục quay ngang nhận chuyển động liên tục từ động cơ điện hoặc hệ thống truyền động.
-
Cơ cấu cam phân độ: Hệ thống trục cam có biên dạng đặc biệt kết hợp với vòng con lăn giúp định hình chu trình quay và dừng.
-
Trục / Mặt bích đầu ra: Thiết kế gia công chính xác cao, chịu tải trọng tốt để kết nối với bàn xoay hoặc mâm chia độ.
2. Nguyên lý hoạt động
-
Thiết bị hoạt động dựa trên cơ chế truyền động cơ học giữa trục cam biên dạng chuyên biệt và các con lăn.
-
Khi trục đầu vào quay liên tục, đường cong biên dạng của cam sẽ tác động đẩy các con lăn làm trục ra quay theo một góc định mức.
-
Cơ cấu này tự động khóa cứng và dừng chính xác tại vị trí phân độ trong một khoảng thời gian nhất định mà không gây ra hiện tượng rơ lắc.
3. Ứng dụng thực tế
Sản phẩm được ứng dụng phổ biến trong các hệ thống tự động hóa công nghiệp:
-
Bàn xoay phân độ tự động, mâm xoay nhiều trạm trong dây chuyền lắp ráp linh kiện và điện tử.
-
Máy đóng gói, máy dập, máy ép, máy chiết rót và các thiết bị yêu cầu định vị vị trí sản phẩm chính xác.
