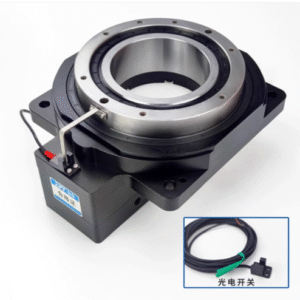

Mâm xoay chính xác
| Model | D bàn xoay (khuyến nghị) | Đường kính lỗ | Động cơ | Tải (khuyến nghị) |
|---|---|---|---|---|
| 60 | 200 – 250 | 28 | Servo 100W, Step 57 | 5kg |
| 85 | 300 – 350 | 33 | Servo 200W, Step 86 | 7kg |
| 130 | 400 – 450 | 62 | Servo 400W | 15kg |
| 200 | 500 – 600 | 100 | Servo 750W | 50kg |
| 280 | 800 – 1000 | 150 | Servo 1500W | 120kg |
Thông số kỹ thuật
| Thông số | Model 60 | Model 85 | Model 130 | Model 200 |
|---|---|---|---|---|
| Ổ bi | Ổ lăn chéo | |||
| Tỉ số truyền | 1:5, 1:10, 1:15, 1:20, 1:50 | |||
| Số vòng quay (RPM) | 200 | |||
| Momen lật (Max) | 142Nm | 380Nm | ||
| Lực hướng tâm (Max) | 1930N | 4800N | ||
| Lực dọc trục (Max) | 1930N | 4800N | ||
| Độ bền chịu xoắn (Nm/arcmin) | 2.5 | 5.9 | ||
| Độ chính xác (arc-min) | ±0.5 | ±0.5 | ||
| Độ chính xác lặp lại (arc-sec) | ≤10 | ≤10 | ||
| Độ đảo bề mặt (mm) | ≤0.01 | |||
| Độ đảo hướng tâm (mm) | ≤0.01 | |||
| Độ đồng tâm (mm) | ≤0.01 | |||
| Độ song song (mm) | ≤0.01 | |||
| Momen quán tính (kg.m²) | 4.5×10⁻⁴ | 21×10⁻⁴ | ||
| Tuổi thọ (Giờ) | >20000 | |||
| Nhiệt độ hoạt động (℃) | -25℃ – +90℃ | |||
| Bôi trơn | Dầu bôi trơn tổng hợp | |||
 |
 |
 |
 |
