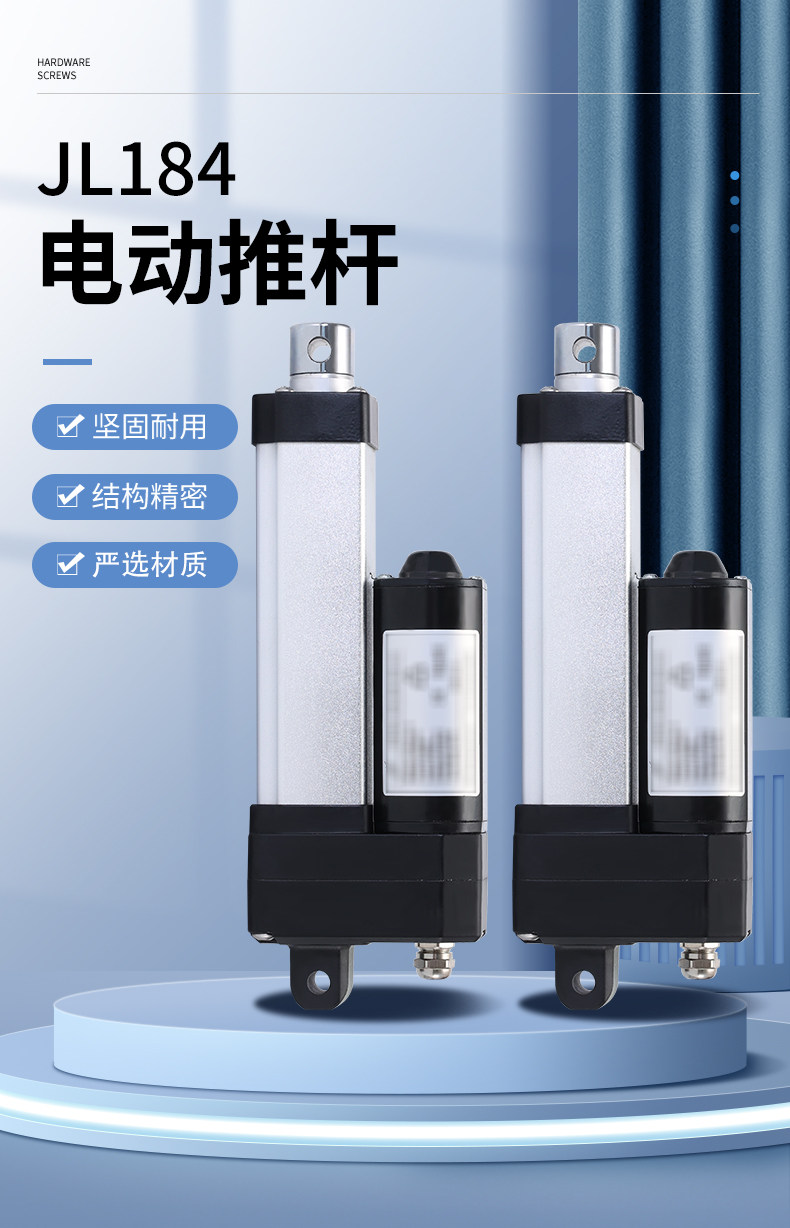

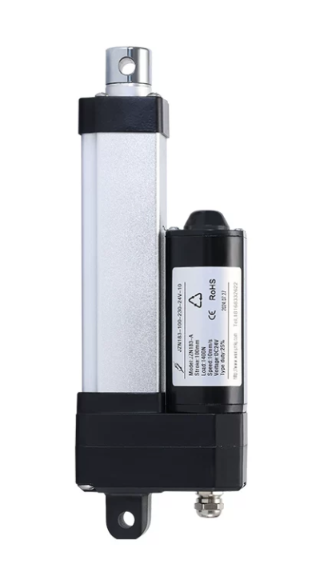

Xy Lanh Điện Thông Minh JL184 Tải Trọng Đến 3500N – Động Cơ Tuyến Tính DC 12V

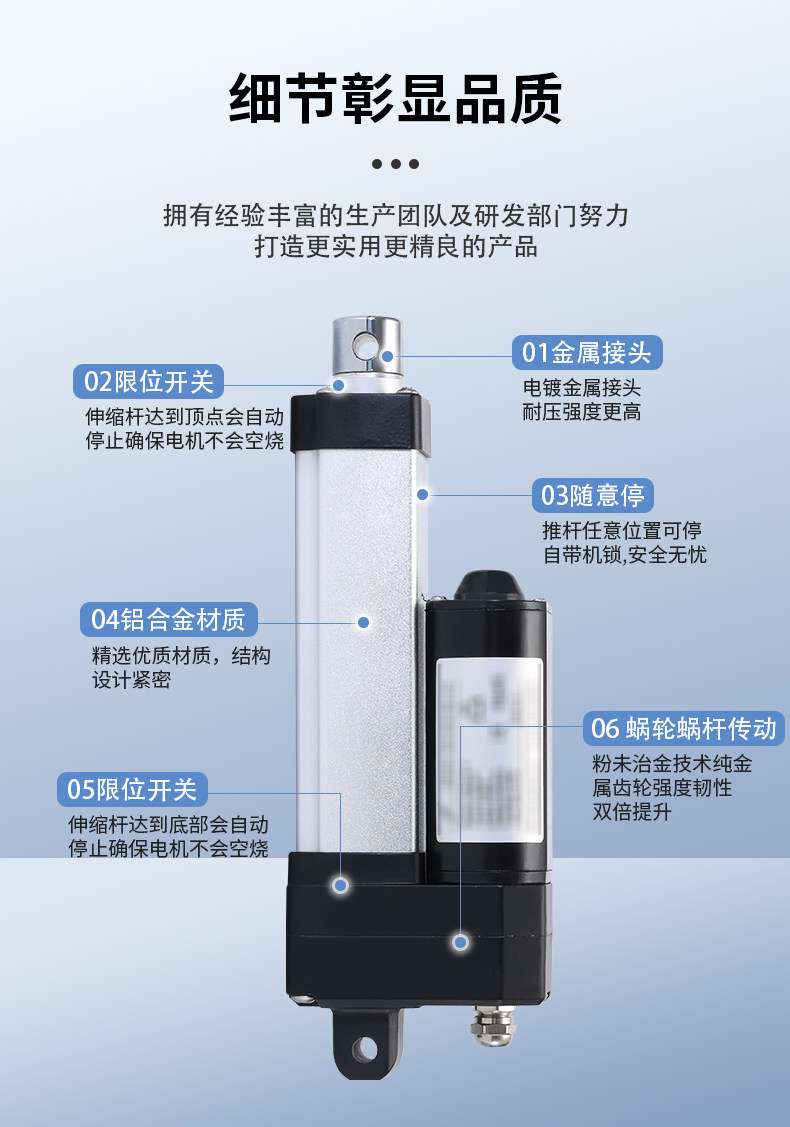

1. Cấu tạo

• Động cơ điện một chiều (DC Motor): Hỗ trợ dải điện áp linh hoạt gồm 12V, 24V, 36V và 48V.

  Mạch bảo vệ thông minh: Tích hợp sẵn các tính năng bảo vệ an toàn cao cấp bao gồm: Bảo vệ quá tải (过载保护), bảo vệ quá dòng (过电保护), bảo vệ quá áp (过压保护) và chống ngắn mạch (短路保护).

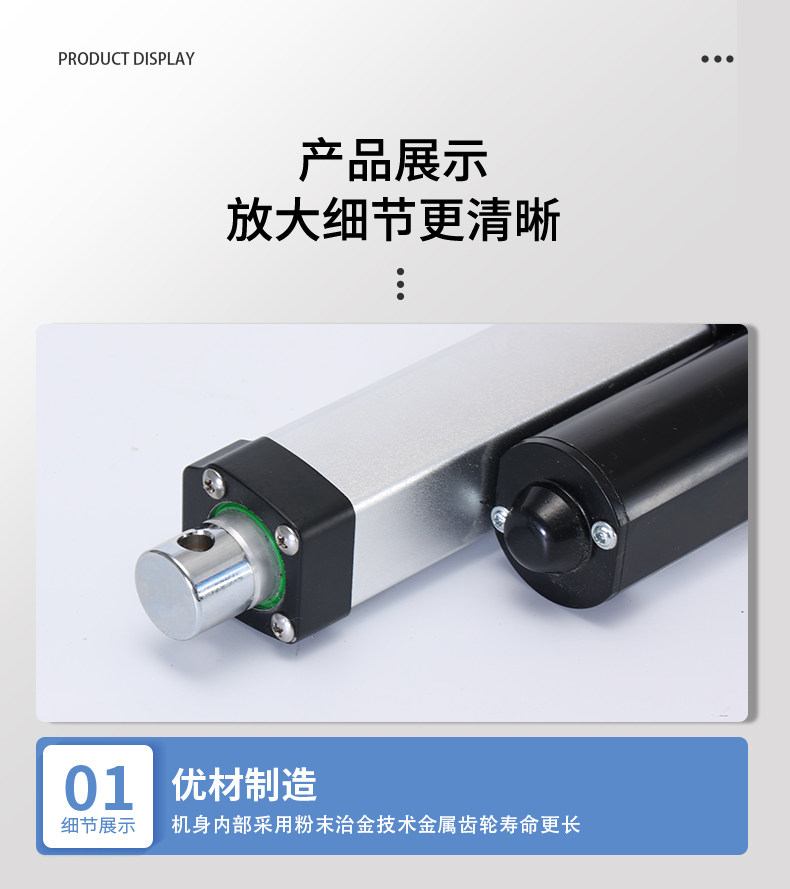

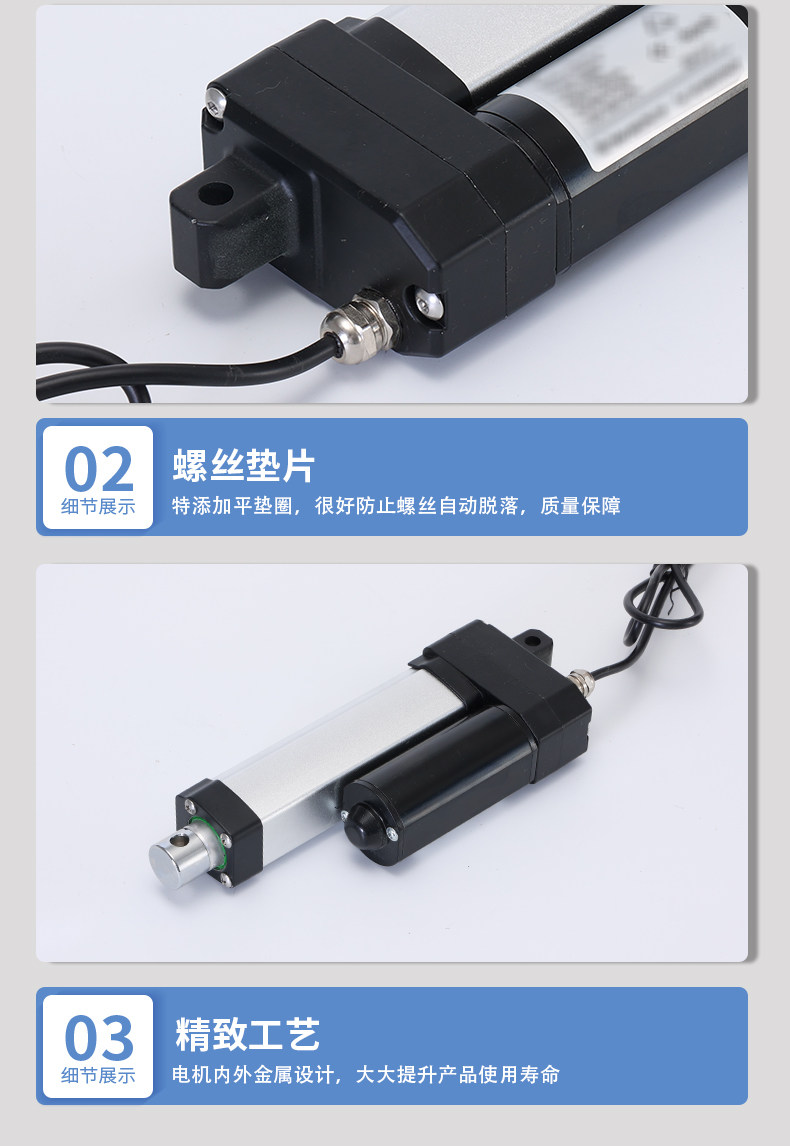

• Hộp giảm tốc và Trục vít tuyến tính: Cơ cấu truyền động cơ khí chính xác cao, đạt chứng nhận tiêu chuẩn chất lượng Châu Âu CE.

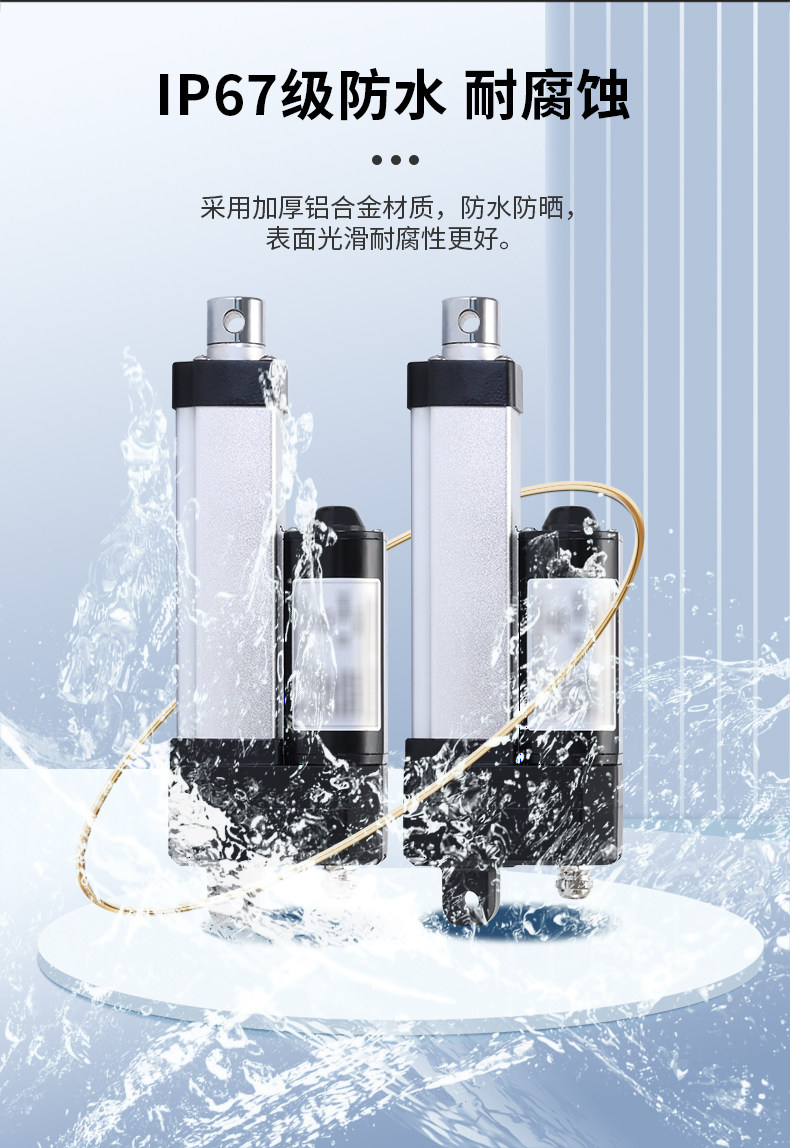

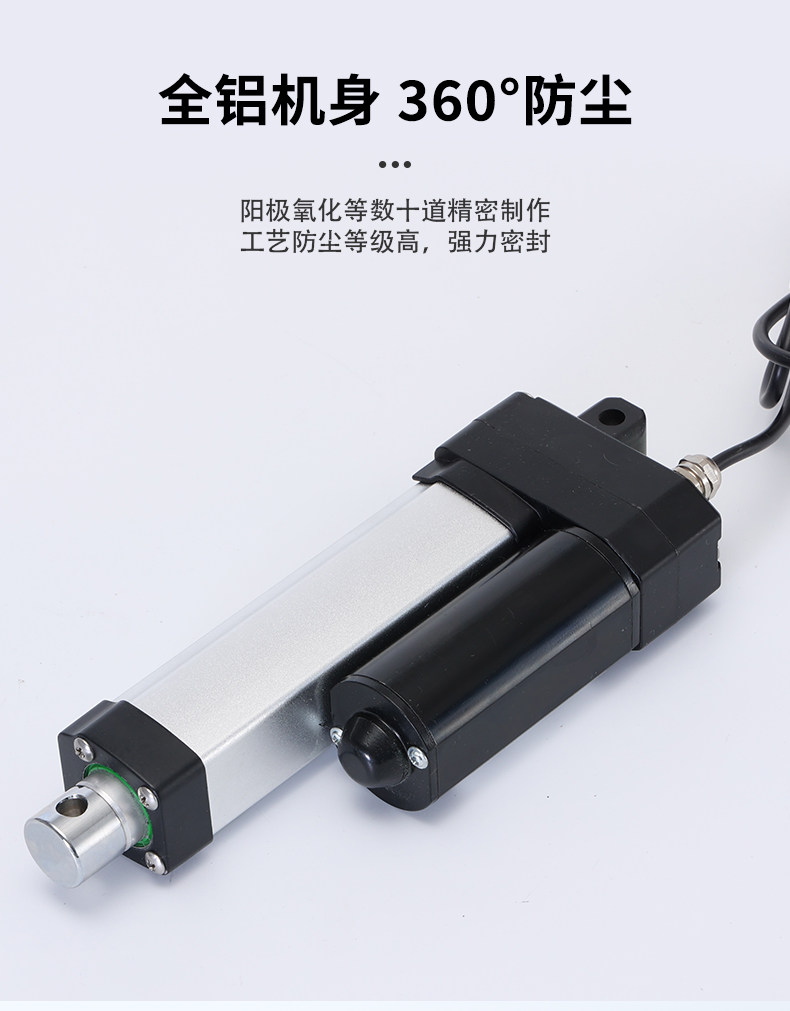

• Thân vỏ ống lồng hợp kim nhôm: Kết cấu vỏ chắc chắn, sáng bóng, chống ăn mòn và chịu lực tác động tốt.

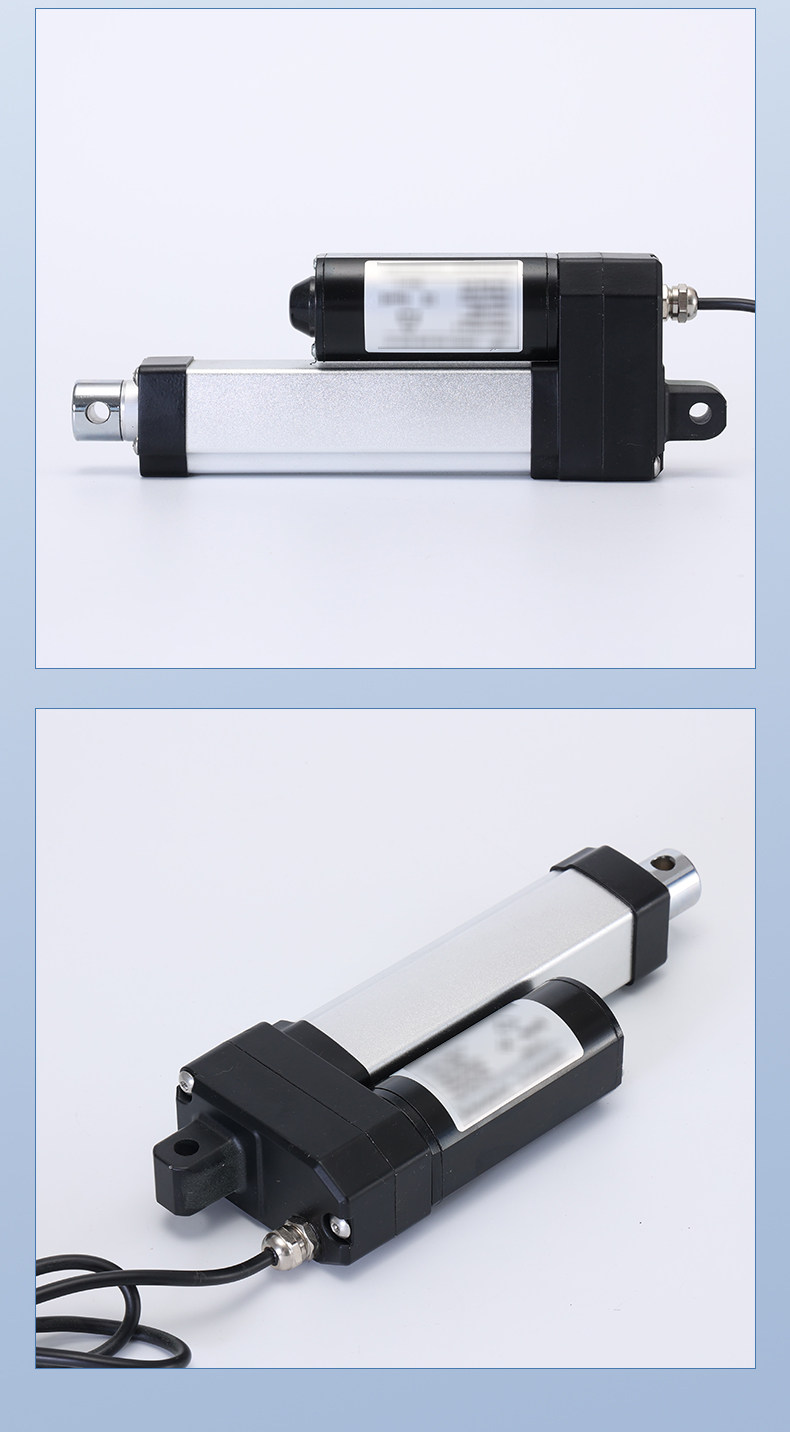

• Đầu gá bắt chốt (Clevis Mount): Thiết kế lỗ xỏ chốt ở cả hai đầu giúp việc lắp đặt và điều chỉnh góc xoay linh hoạt.

• Công tắc hành trình: Cơ chế tự động ngắt điện khi ty đẩy di chuyển đến điểm giới hạn tối đa hoặc co rút hoàn toàn.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (12V, 24V, 36V hoặc 48V) vào động cơ:

  1. Động cơ DC khởi động, truyền mô-men xoắn qua hệ thống hộp giảm tốc.

  2. Trục vít bên trong quay, làm dịch chuyển đai ốc và thanh ty đẩy di chuyển tịnh tiến theo chiều dọc trục (đẩy ra hoặc thu vào).

  3. Hệ thống mạch bảo vệ tích hợp liên tục giám sát trạng thái dòng điện và điện áp; tự động ngắt mạch khi phát hiện quá tải, ngắn mạch hoặc khi ty đẩy chạm công tắc hành trình giới hạn nhằm bảo vệ tuyệt đối cho động cơ không bị cháy.

  4. Đảo chiều cực tính dòng điện (+/-) để thay đổi hướng chuyển động tịnh tiến của ty đẩy.

3. Ứng dụng

• Nội thất thông minh & Công thái học: Dùng cho bàn làm việc nâng hạ chiều cao, ghế sofa thư giãn, ghế massage.

• Thiết bị y tế & Chăm sóc sức khỏe: Giường bệnh điều khiển điện, ghế khám chữa bệnh, bàn nâng y tế.

• Tự động hóa gia đình & Văn phòng: Tủ tivi thông minh nâng hạ, hệ thống rèm cửa điện tự động, cửa sổ trời.

• Cơ khí tự động hóa công nghiệp: Bệ nâng hạ thiết bị, cơ cấu băng tải hoặc các dây chuyền sản xuất tải trọng trung bình và lớn.

4. Cách tính toán lựa chọn

Khi lựa chọn dòng xy lanh điện JL184 này, cần căn cứ vào các thông số kỹ thuật sau:

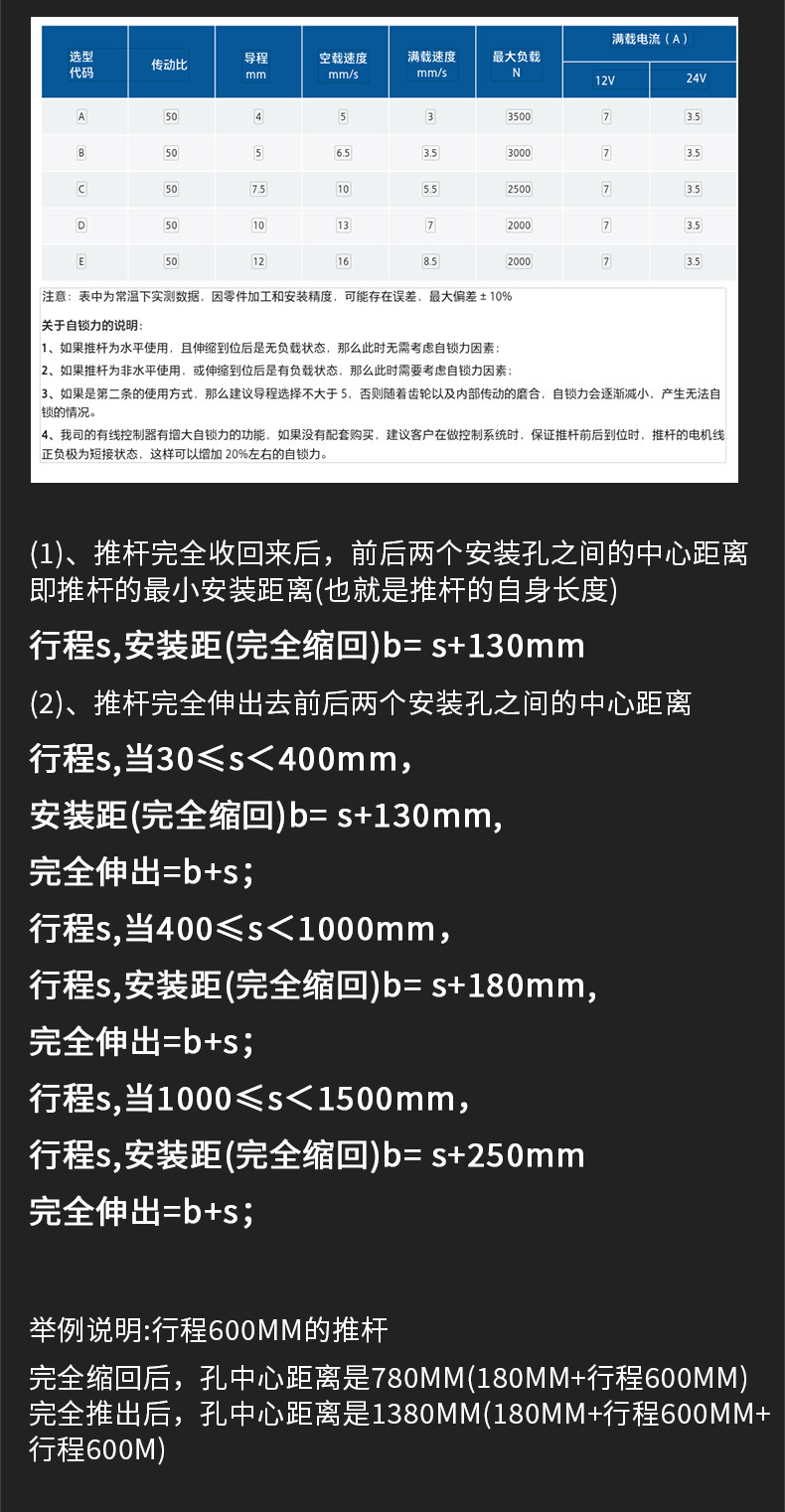

• Mối quan hệ giữa tốc độ và lực đẩy ($v$ & $F$):

  • Tốc độ $5\text{mm/s}$ $\to$ Lực đẩy tối đa $3500\text{N}$ ($350\text{KG}$).

  • Tốc độ $6.5\text{mm/s}$ $\to$ Lực đẩy $3000\text{N}$ ($300\text{KG}$).

  • Tốc độ $10\text{mm/s}$ $\to$ Lực đẩy $2500\text{N}$ ($250\text{KG}$).

  • Tốc độ $13\text{mm/s}$ $\to$ Lực đẩy $2000\text{N}$ ($200\text{KG}$).



  • Tốc độ $16\text{mm/s}$ $\to$ Lực đẩy $2000\text{N}$ ($200\text{KG}$).

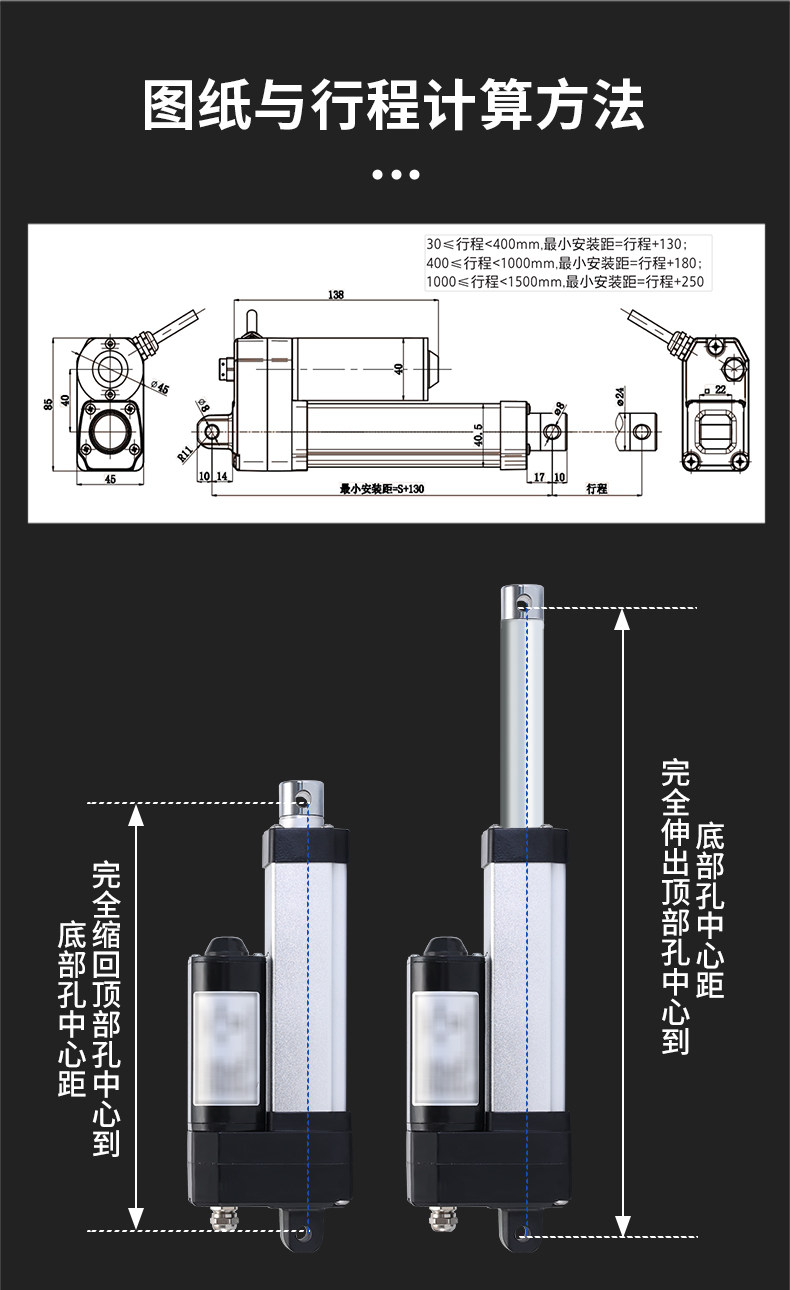

• Hành trình ($S$ - Stroke): Đa dạng các mức lựa chọn tiêu chuẩn từ $100\text{mm}$ cho đến $1000\text{mm}$ ($100,200,300,400,500,600,700,800,900,1000\text{mm}$).

• Điện áp nguồn ($U$): Lựa chọn đúng điện áp phù hợp với hệ thống điều khiển sẵn có: 12V, 24V, 36V hoặc 48V.

5. Các lưu ý khi sử dụng

• Tải trọng dọc trục: Thiết kế chuyên dụng để chịu lực đẩy hoặc kéo dọc theo đường thẳng của trục ty đẩy. Tránh tuyệt đối các lực uốn ngang hoặc tải trọng lệch tâm tác động vuông góc làm cong trục.

• Tận dụng tính năng an toàn: Dù thiết bị đã có sẵn các mạch bảo vệ quá tải, quá dòng và ngắn mạch, người dùng vẫn nên tính toán mức tải thực tế chiếm khoảng 70-80% lực đẩy tối đa để kéo dài tuổi thọ thiết bị.



• Nguồn điện cấp: Đảm bảo bộ nguồn chuyển đổi cung cấp đủ công suất và dòng điện ổn định, đặc biệt khi chọn các mức tải trọng nặng ($3500\text{N}$).

  JPG

• Chu kỳ vận hành: Không vận hành thiết bị liên tục 100% thời gian với tải trọng tối đa để tránh động cơ bị sinh nhiệt quá mức.

•
