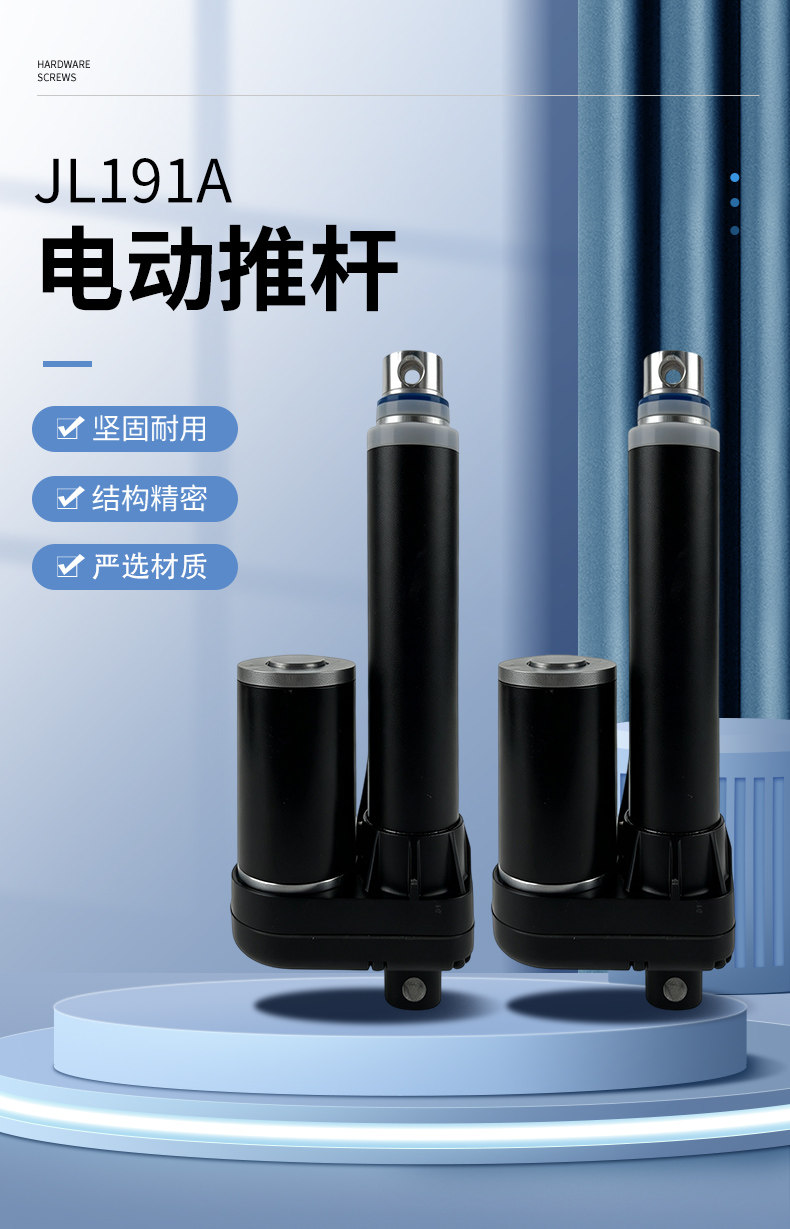

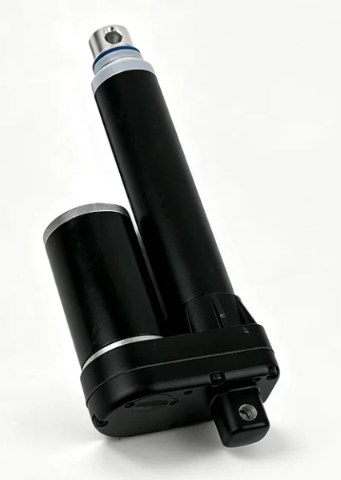

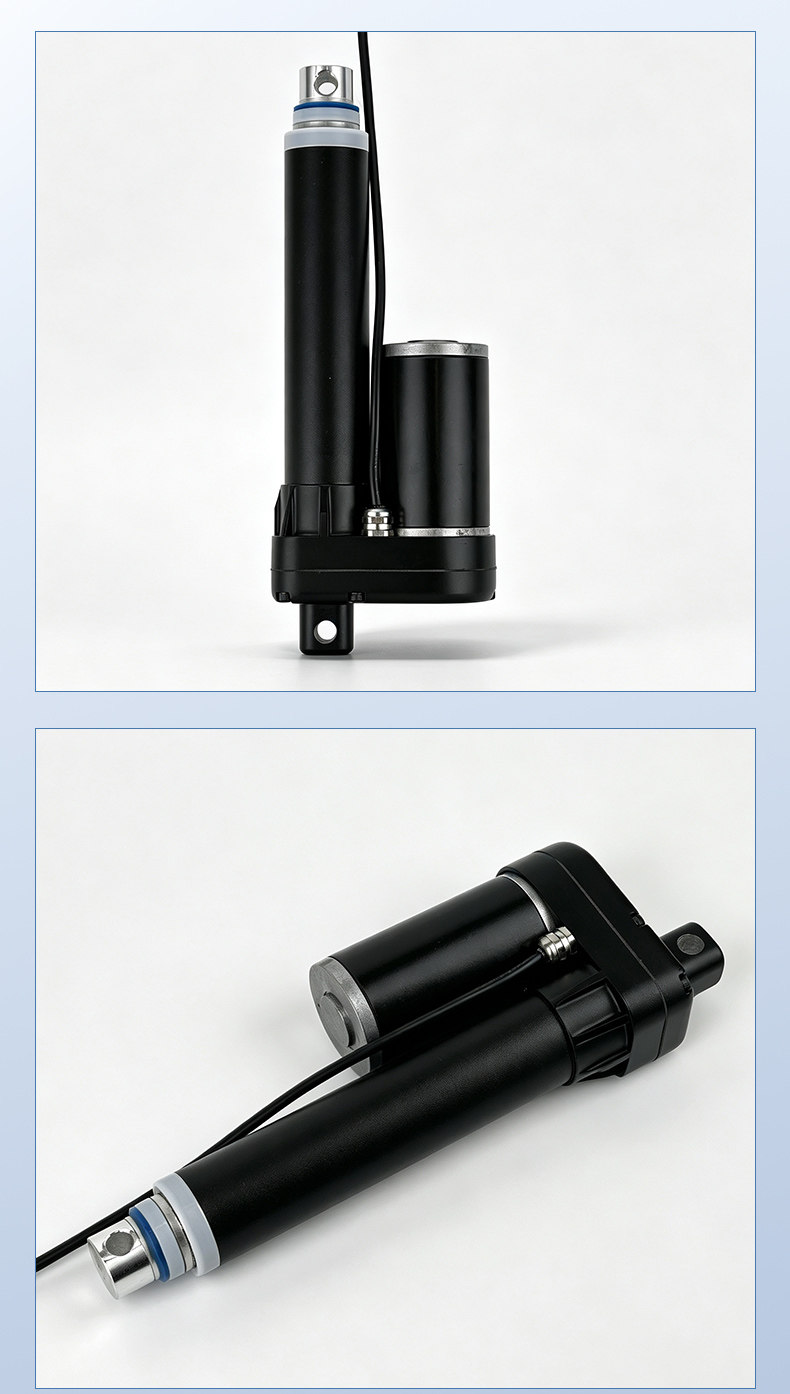

Xy Lanh Điện Nhiều Đốt Tải Trọng 2000N – Động Cơ Đẩy Tuyến Tính 3 Nấc 24V

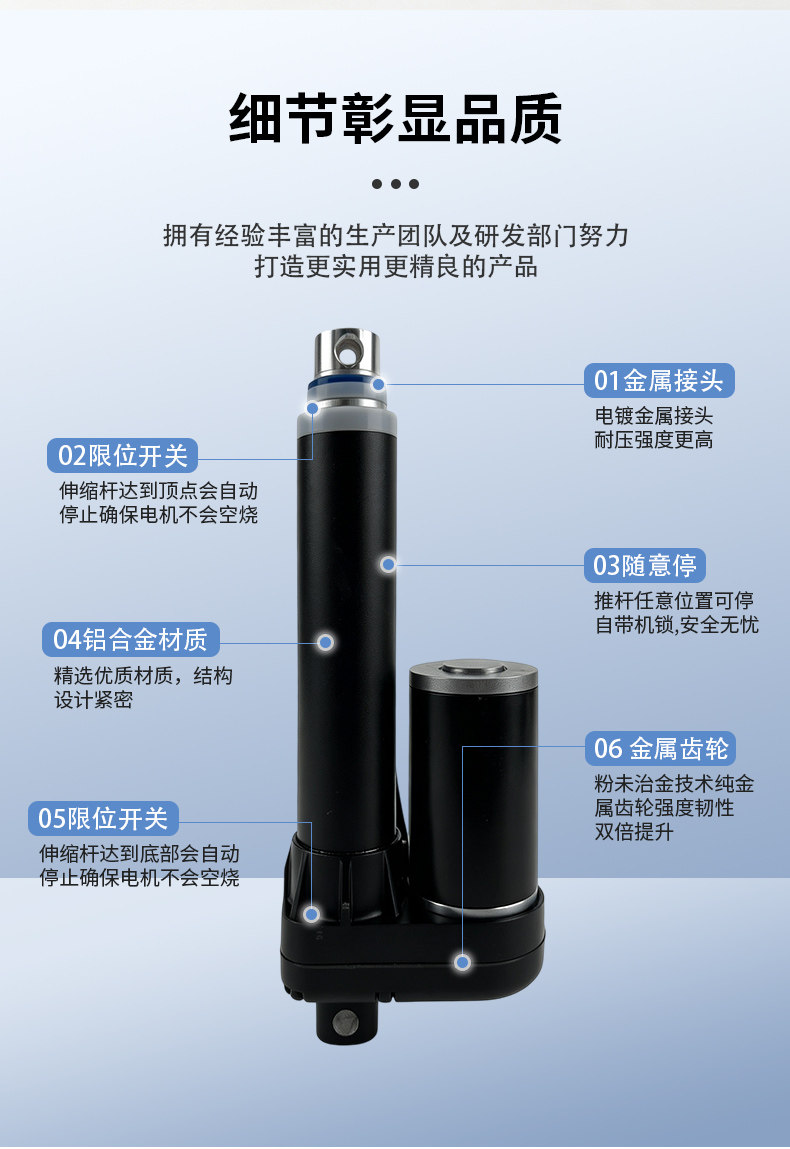

1. Cấu tạo

• Đầu nối kim loại (01 金属接头): Đầu gá mạ điện cao cấp, chịu nén và chống biến dạng vượt trội.

• Công tắc giới hạn trên (02 限位开关): Ngắt điện tự động khi xy lanh duỗi hết cỡ tới đỉnh, chống cháy động cơ.

• Cơ chế dừng linh hoạt & Khóa tự động (03 随意停): Cho phép dừng ở bất kỳ vị trí nào trên hành trình, tích hợp tính năng tự khóa cơ khí giúp giữ tải an toàn khi mất điện.

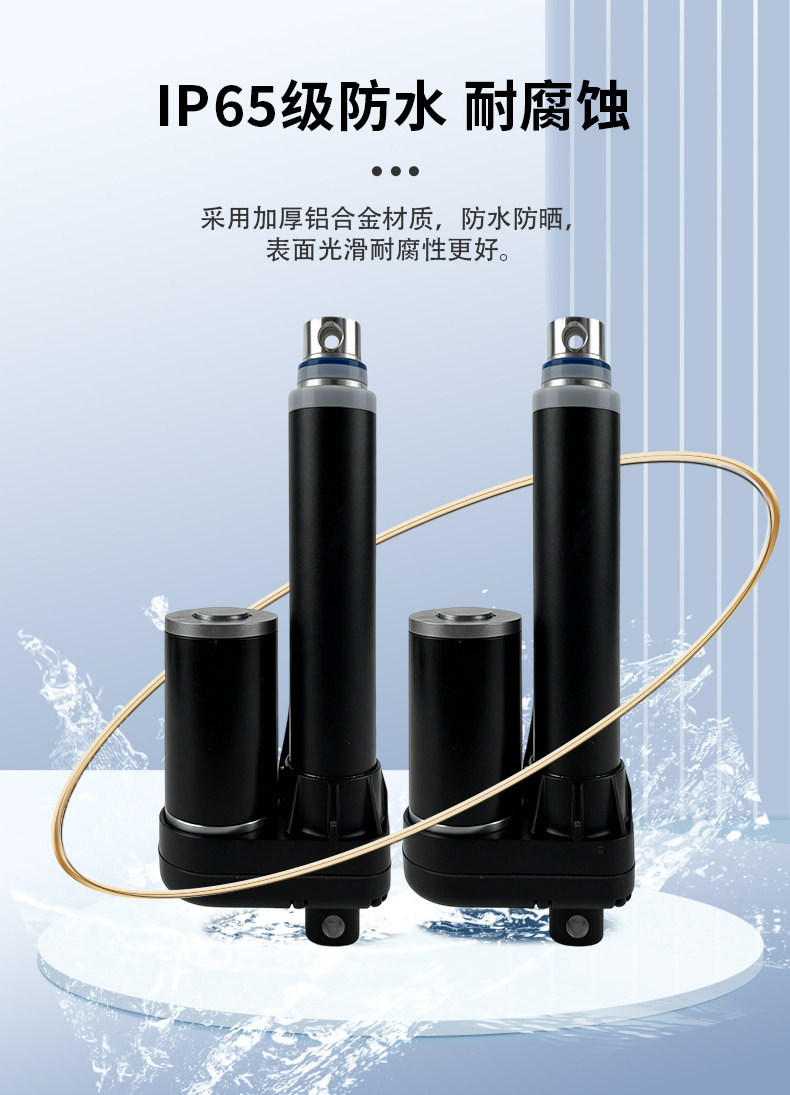

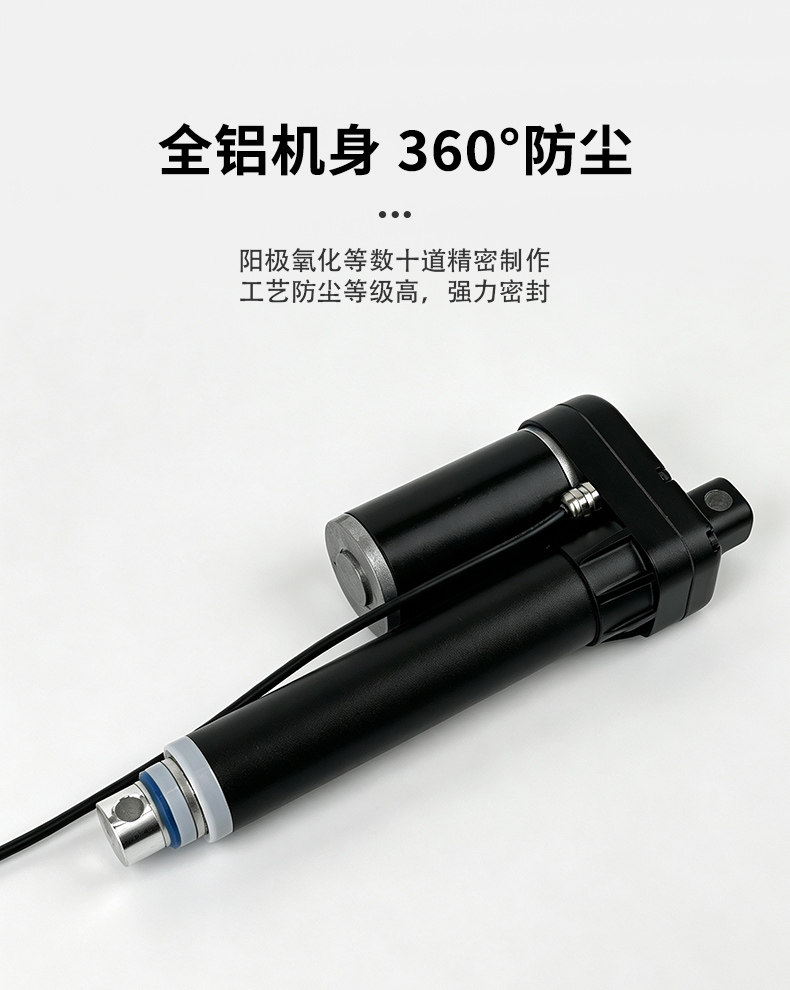

• Thân vỏ hợp kim nhôm (04 铝合金材质): Chất liệu hợp kim chọn lọc, kết cấu ống lồng đa đốt gia công tỉ mỉ, độ kín cao.

• Công tắc giới hạn dưới (05 限位开关): Tự động ngắt điện khi thu gọn hoàn toàn về đáy để bảo vệ thiết bị.

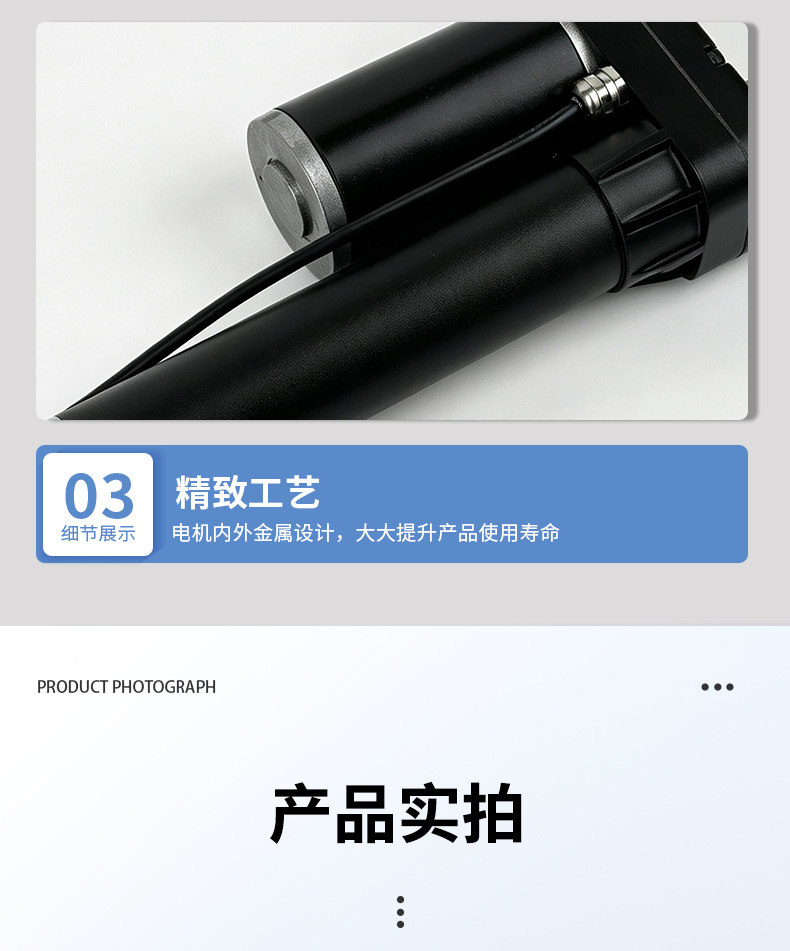

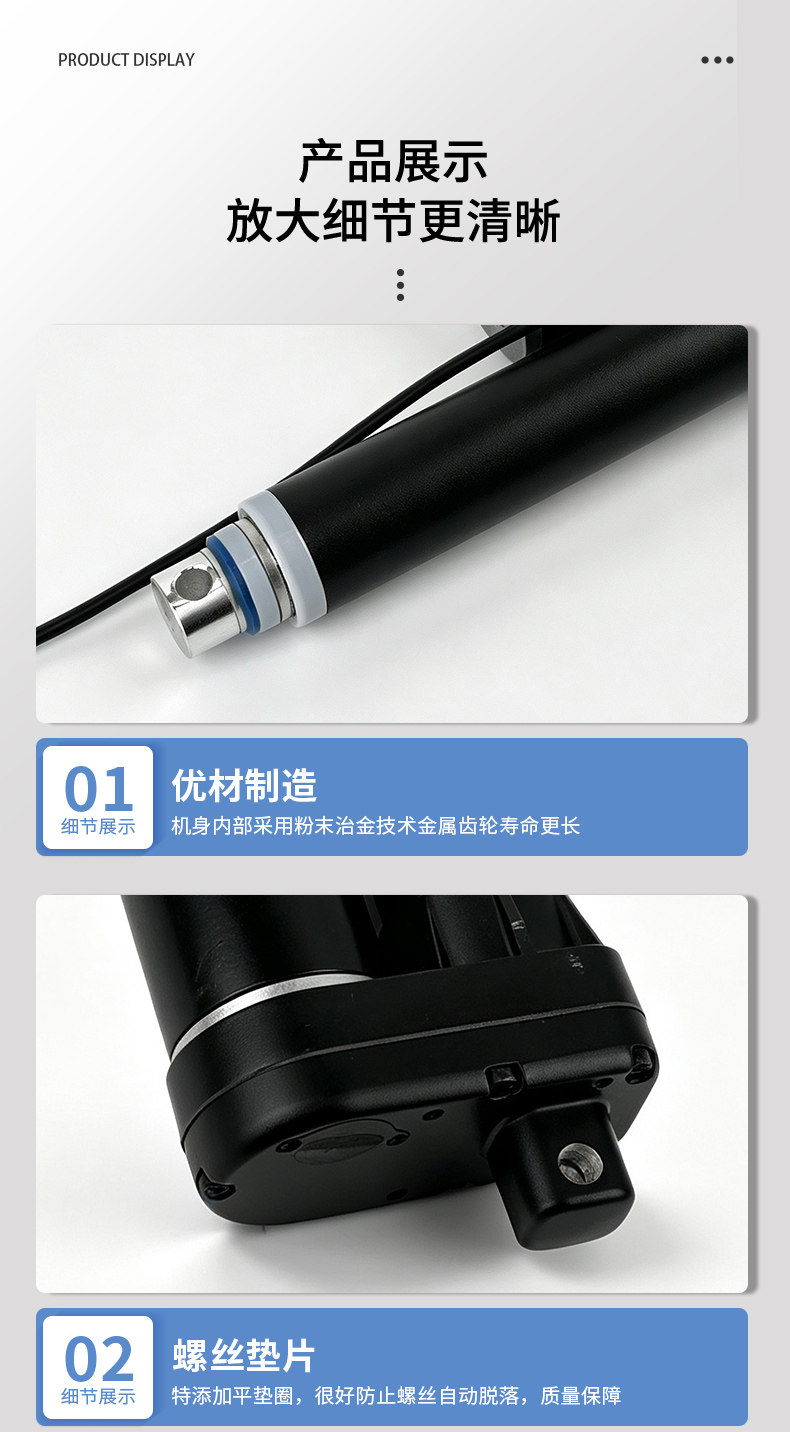

• Bánh răng kim loại (06 金属齿轮): Chế tạo bằng công nghệ luyện kim bột (powder metallurgy), sử dụng kim loại thuần giúp độ bền và độ dẻo dai tăng gấp đôi.

• Cấu trúc ống lồng 3 đốt (3-Section Telescopic): Thiết kế lồng các tầng ống vào nhau, giúp chiều dài ban đầu khi co lại rất ngắn nhưng vươn ra được khoảng cách rất dài.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện DC 24V vào động cơ:

  1. Động cơ xoay, truyền lực qua hệ thống bánh răng kim loại luyện kim bột.

  2. Bánh răng làm quay các trục truyền động đồng trục bên trong.

  3. Các phân đoạn ống (3 nấc) sẽ lần lượt hoặc đồng thời được đẩy tịnh tiến tiến ra ngoài (khi duỗi) hoặc thu lồng vào nhau (khi co rút).

  4. Nhờ cơ chế tự khóa mechanical-lock, khi dừng cấp điện ở bất kỳ vị trí nào, xy lanh sẽ đứng yên cố định mà không bị tụt tải.

  5. Các công tắc hành trình tích hợp ở hai đầu giới hạn sẽ ngắt điện tự động khi chạm mốc tối đa/tối thiểu để chống chập cháy.

3. Ứng dụng

• Không gian lắp đặt hạn chế: Các thiết bị cần hành trình dài nhưng không không gian chứa chiều dài ban đầu của xy lanh ngắn (như nắp hầm âm sàn, trần thạch cao nâng hạ).

• Nội thất thông minh: Bàn nâng hạ chiều cao nhiều nấc, tủ âm tường, tivi âm sàn/âm trần nâng hạ tự động.

• Y tế & Chăm sóc sức khỏe: Giường nâng y tế đa tầng, ghế khám chuyên dụng cần khoảng nâng lớn.

• Tự động hóa công nghiệp: Bệ nâng hàng hóa, robot di động, các cơ cấu đẩy phân tầng.

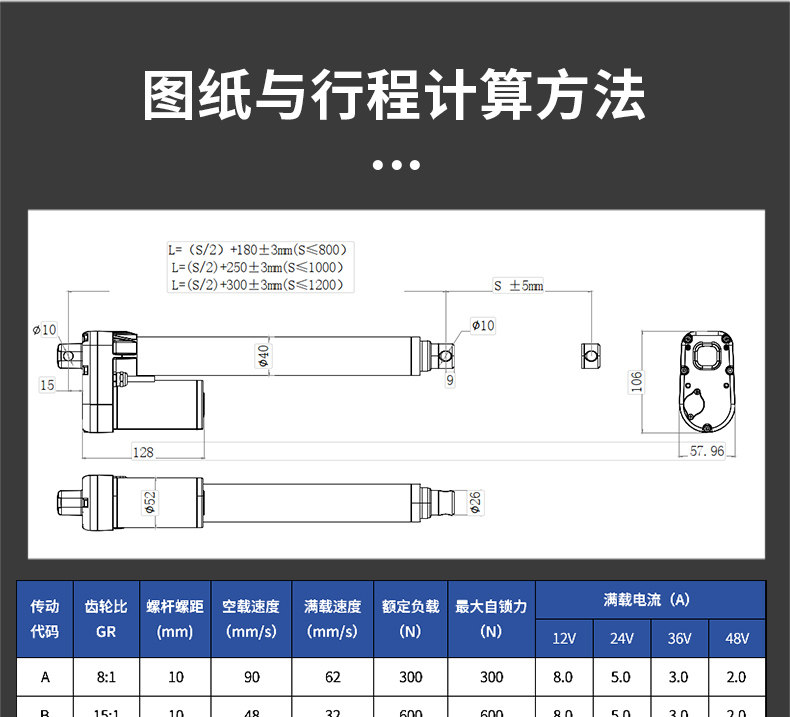

4. Cách tính toán lựa chọn

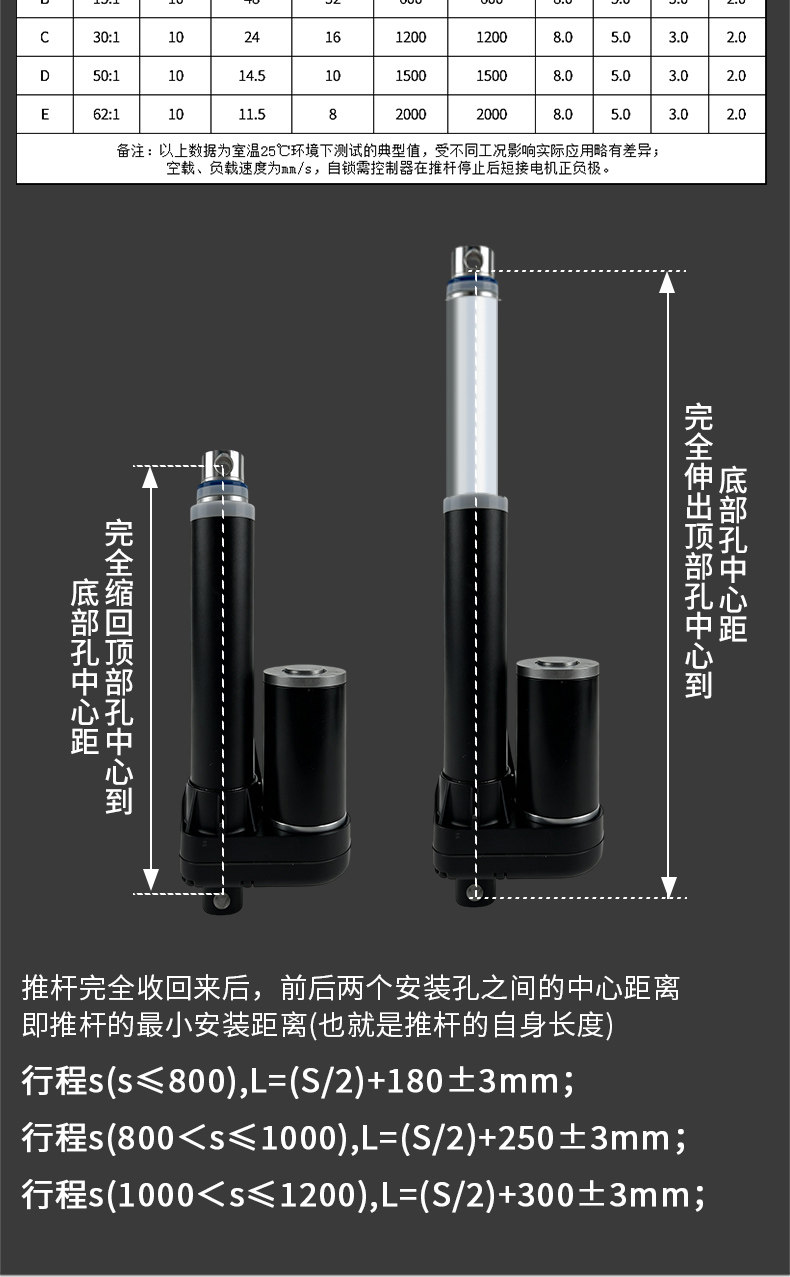

• Hành trình ($S$ – Stroke): Đa dạng lựa chọn từ $100\text{mm}$ đến $1200\text{mm}$ (100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200mm hoặc tùy chỉnh).

• Tải trọng nâng ($F$): Lực đẩy tối đa đạt 2000N (tương đương ~200kg). Nên chọn tải thực tế $< 1500\text{N}$ để đảm bảo thiết bị vận hành êm ái, bền bỉ.

• Điện áp hoạt động ($U$): Chuẩn điện áp DC 24V.

• Ưu điểm chiều dài lắp đặt: So với xy lanh đơn đốt, loại 3 đốt có chiều dài khi co ngắn hơn hẳn ($L_{\text{co}}$ nhỏ hơn rất nhiều), cần đo đạc chính xác chiều cao hộc chứa ban đầu để tối ưu lựa chọn.

5. Các lưu ý khi sử dụng

• Tuyệt đối tránh lực uốn ngang: Xy lanh nhiều đốt khi duỗi hết cỡ có độ dẻo/rung lắc dọc trục cao hơn xy lanh 1 đốt. Nếu chịu tải trọng lệch tâm hoặc lực uốn ngang sẽ dễ gây kẹt hoặc cong các tầng ống lồng.

• Cố định chân đế chuẩn xác: Đảm bảo hai đầu kết nối kim loại được gá đặt thẳng hàng, đồng trục.

• Cung cấp nguồn DC 24V chuẩn: Sử dụng bộ nguồn chuyển đổi DC 24V đủ công suất/dòng điện để duy trì lực đẩy 2000N ổn định.

• Chu kỳ làm việc (Duty Cycle): Cho thiết bị thời gian nghỉ thích hợp, không vận hành liên tục 100% thời gian để bảo vệ hộp số bánh răng kim loại và cuộn dây động cơ.

•
