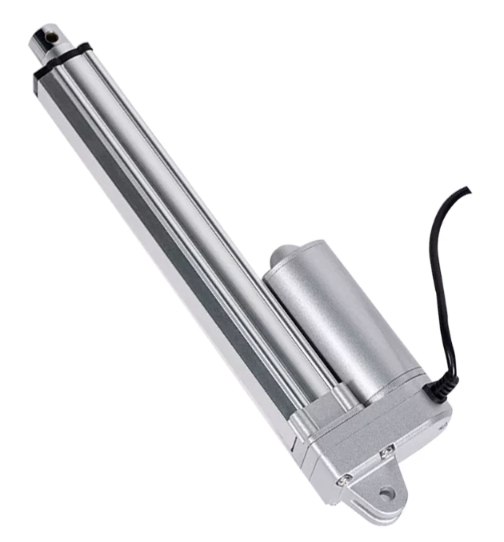

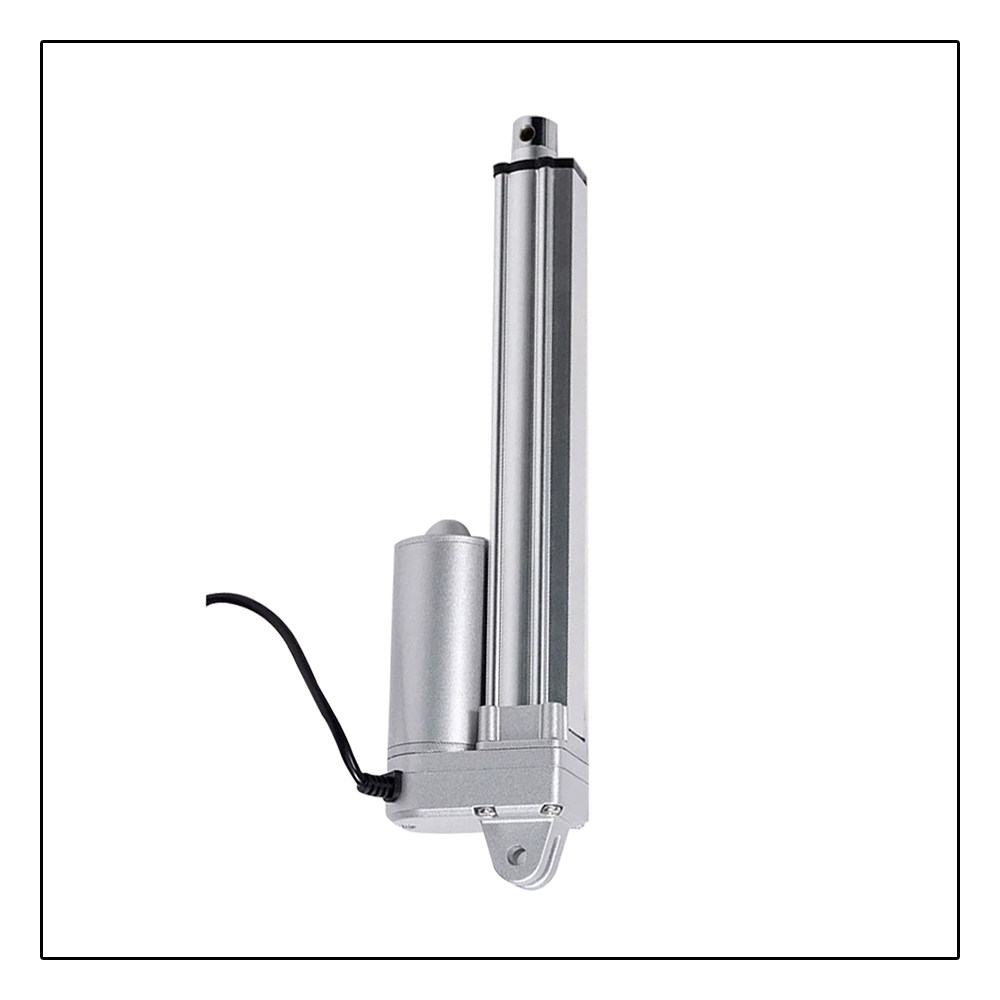

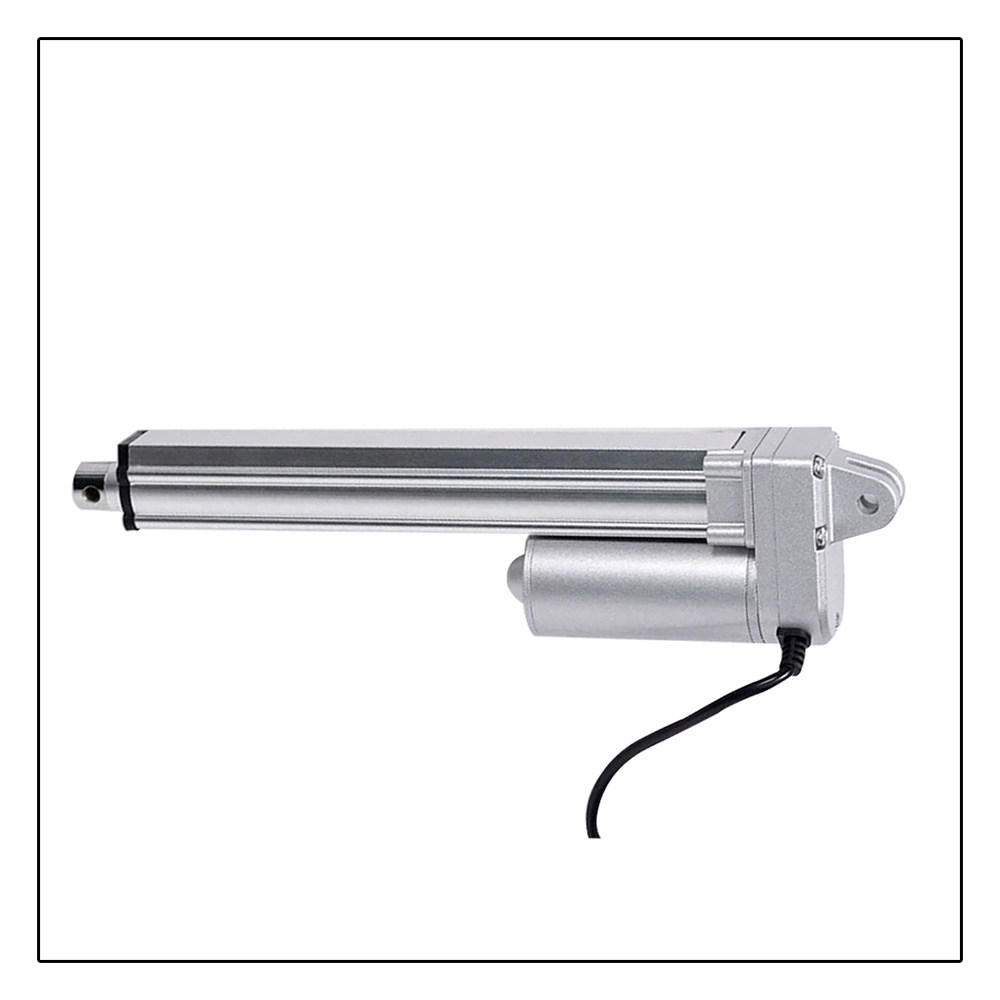

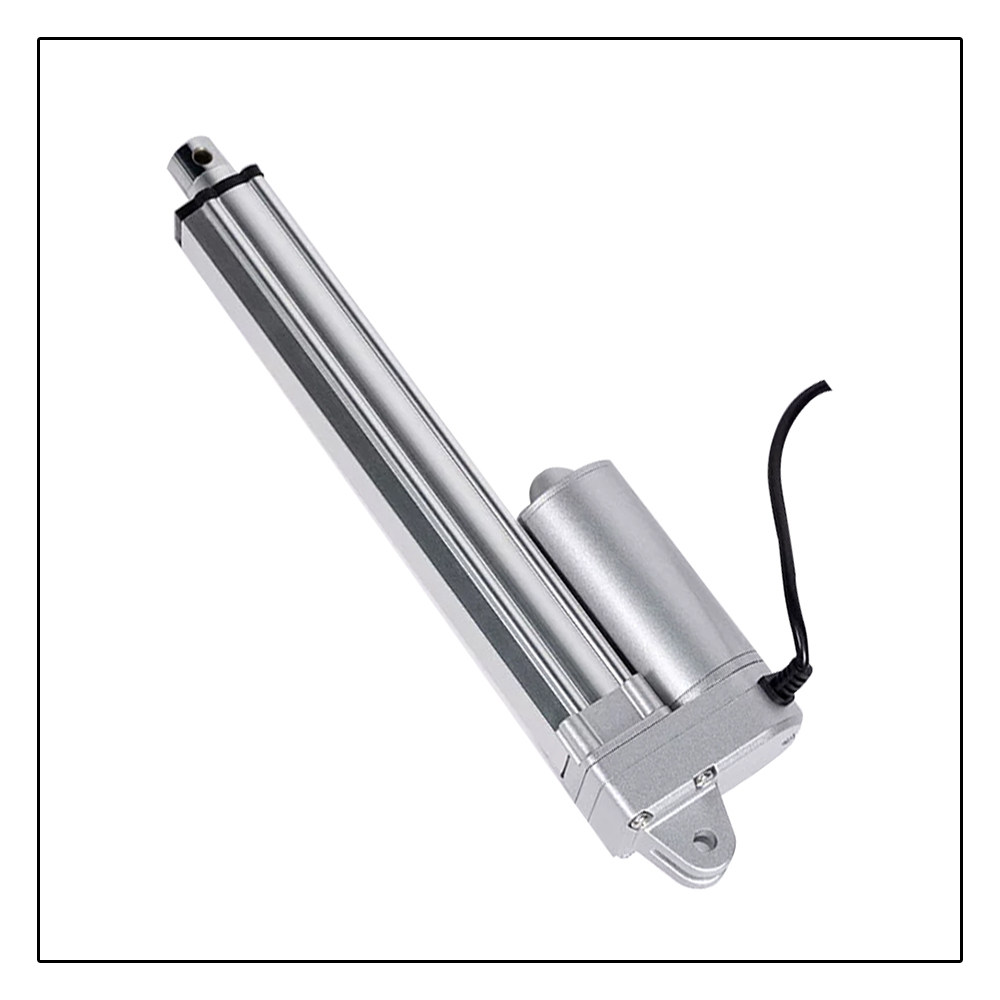

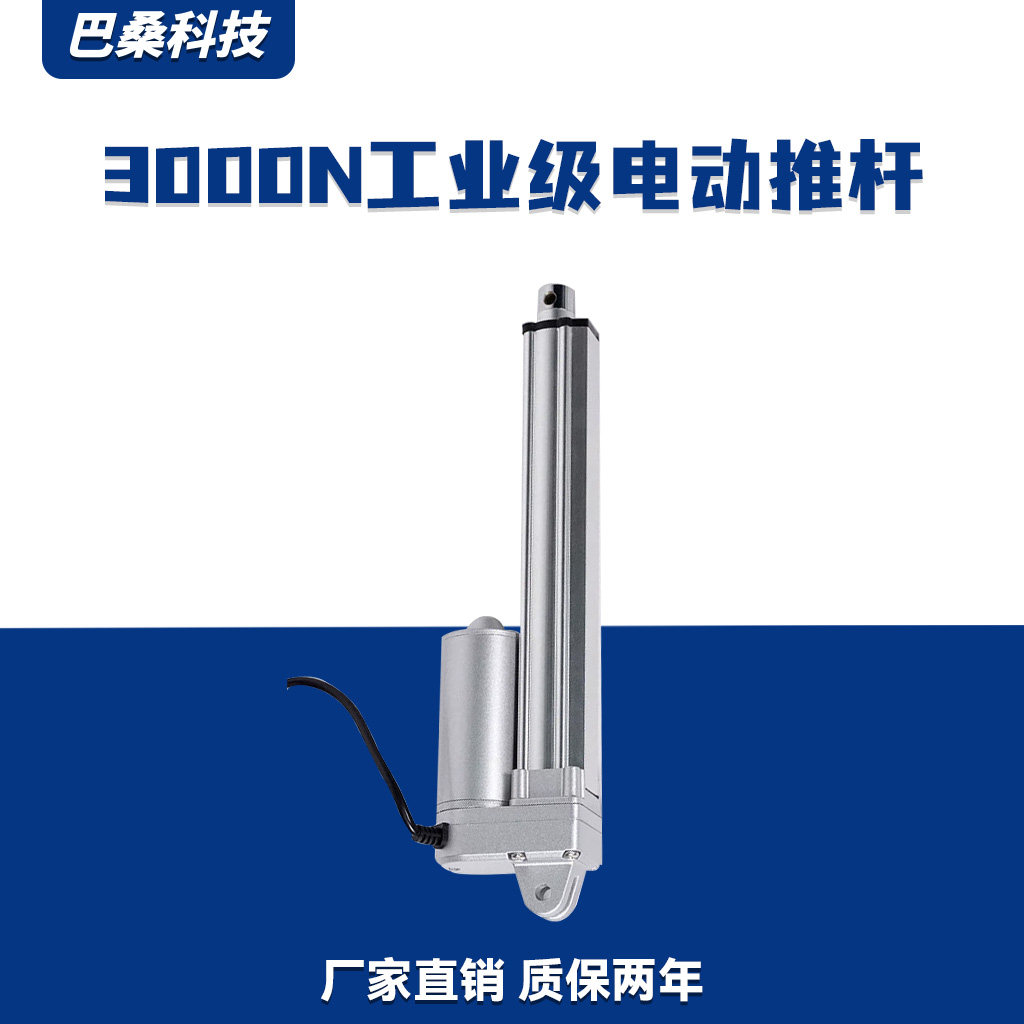

Xy Lanh Điện Công Nghiệp Nhỏ Gọn Lực Đẩy 3000N – Động Cơ DC 24V

1. Cấu tạo

• Động cơ một chiều (DC Motor): Vận hành ổn định với đa dạng lựa chọn điện áp DC 12V, 24V, 36V, 48V.

• Hộp giảm tốc: Bánh răng truyền động giúp tối ưu hóa mô-men xoắn, tạo lực đẩy mạnh mẽ trong một kích thước nhỏ gọn.

• Trục vít – Đai ốc truyền động: Chuyển đổi chuyển động quay của động cơ thành chuyển động thẳng tịnh tiến chính xác.

• Thân vỏ hợp kim nhôm (Silver finish): Vỏ ngoài sáng bạc chắc chắn, trọng lượng nhẹ, chống mài mòn và chịu lực tốt.

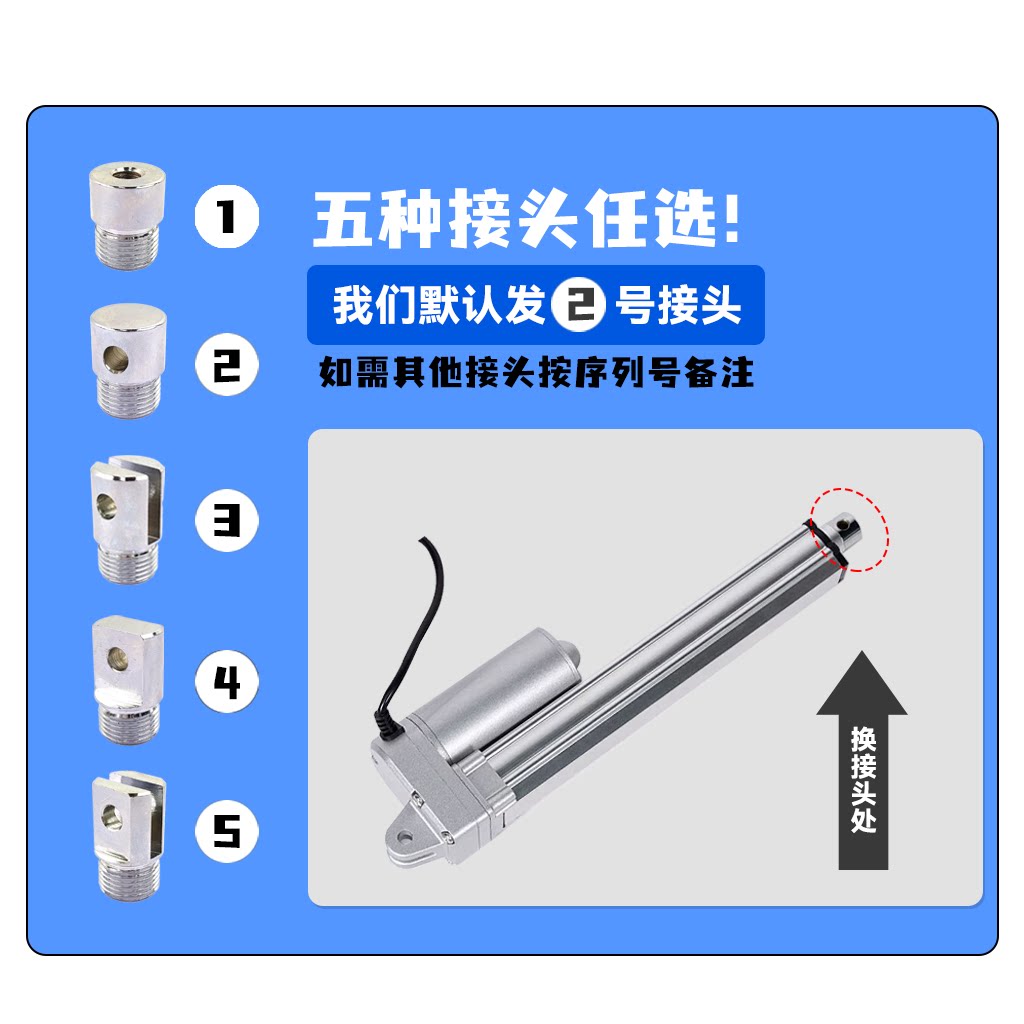

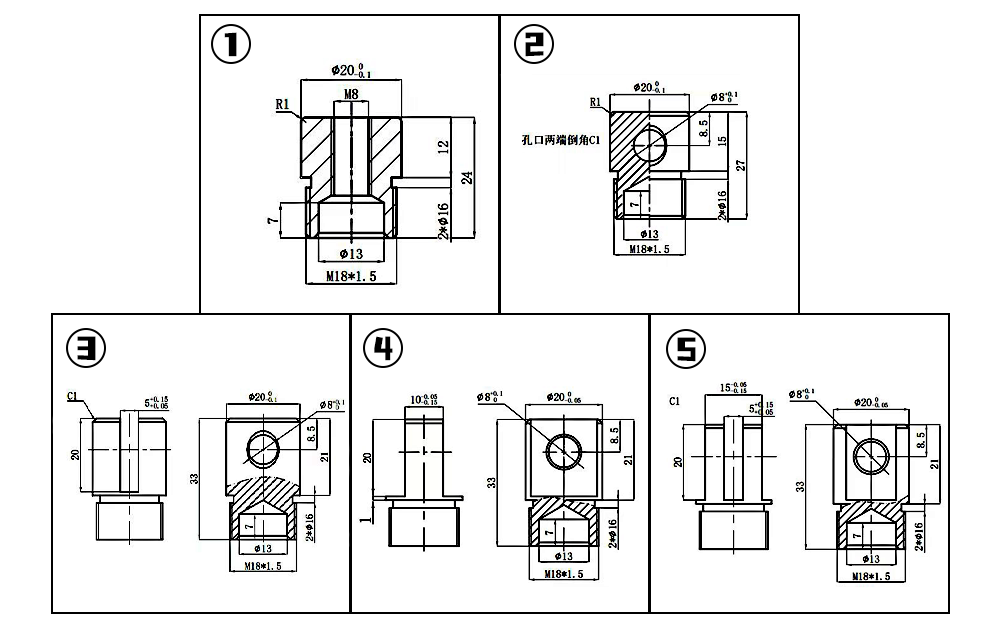

• Đầu gá xỏ chốt (Clevis Mount): Thiết kế hai đầu có lỗ xỏ chốt giúp việc lắp đặt và quay góc linh hoạt hơn.

• Công tắc hành trình tích hợp: Tự động ngắt nguồn điện khi thanh đẩy đi hết hành trình tối đa hoặc co hết cỡ để bảo vệ thiết bị.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (12V, 24V, 36V hoặc 48V) vào động cơ:

  1. Động cơ DC quay, truyền lực xoắn qua hệ thống bánh răng của hộp giảm tốc.

  2. Trục vít bên trong xoay làm đai ốc đẫn hướng di chuyển tịnh tiến.

  3. Thanh piston đẩy ra ngoài hoặc kéo thu vào theo chiều dọc trục.

  4. Công tắc hành trình bên trong ngắt điện tự động khi ty đẩy chạm điểm cuối hành trình.

  5. Đảo cực nguồn điện (+/-) để đảo ngược chiều chuyển động tịnh tiến.

3. Ứng dụng

• Tự động hóa & Cơ khí nhỏ: Cơ cấu đóng mở cửa tự động, bàn nâng nhỏ, dây chuyền phân loại sản phẩm nhẹ.

• Nội thất thông minh: Ghế sofa điện, bàn làm việc điều chỉnh độ cao, giường gấp thông minh, tủ bếp tự động.

• Thiết bị y tế: Ghế khám nha khoa, giường bệnh nhân điều khiển điện, xe lăn điện.

• Giao thông & Thiết bị di động: Nâng hạ nắp capo, cửa sổ trời xe ô tô, hệ thống điều khiển nhỏ trên xe chuyên dụng.

4. Cách tính toán lựa chọn

Khi chọn dòng xy lanh điện công nghiệp 3000N này, cần căn cứ vào các thông số sau:

• Mối quan hệ giữa Tốc độ và Lực đẩy ($v$ & $F$):

  • Tốc độ $150\text{mm/s}$ $\rightarrow$ Lực đẩy $150\text{N}$.

  • Tốc độ $65\text{mm/s}$ $\rightarrow$ Lực đẩy $300\text{N}$.

  • Tốc độ $55\text{mm/s}$ $\rightarrow$ Lực đẩy $400\text{N}$. (Tỷ số truyền giảm tốc càng lớn thì tốc độ di chuyển càng chậm nhưng lực đẩy tối đa càng cao, lên tới 3000N).

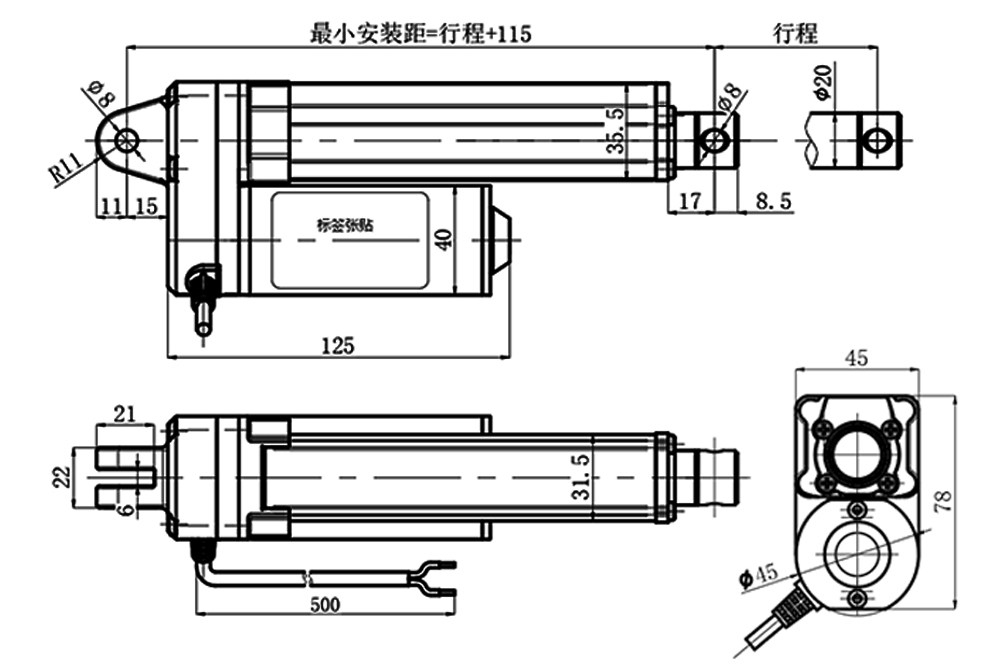

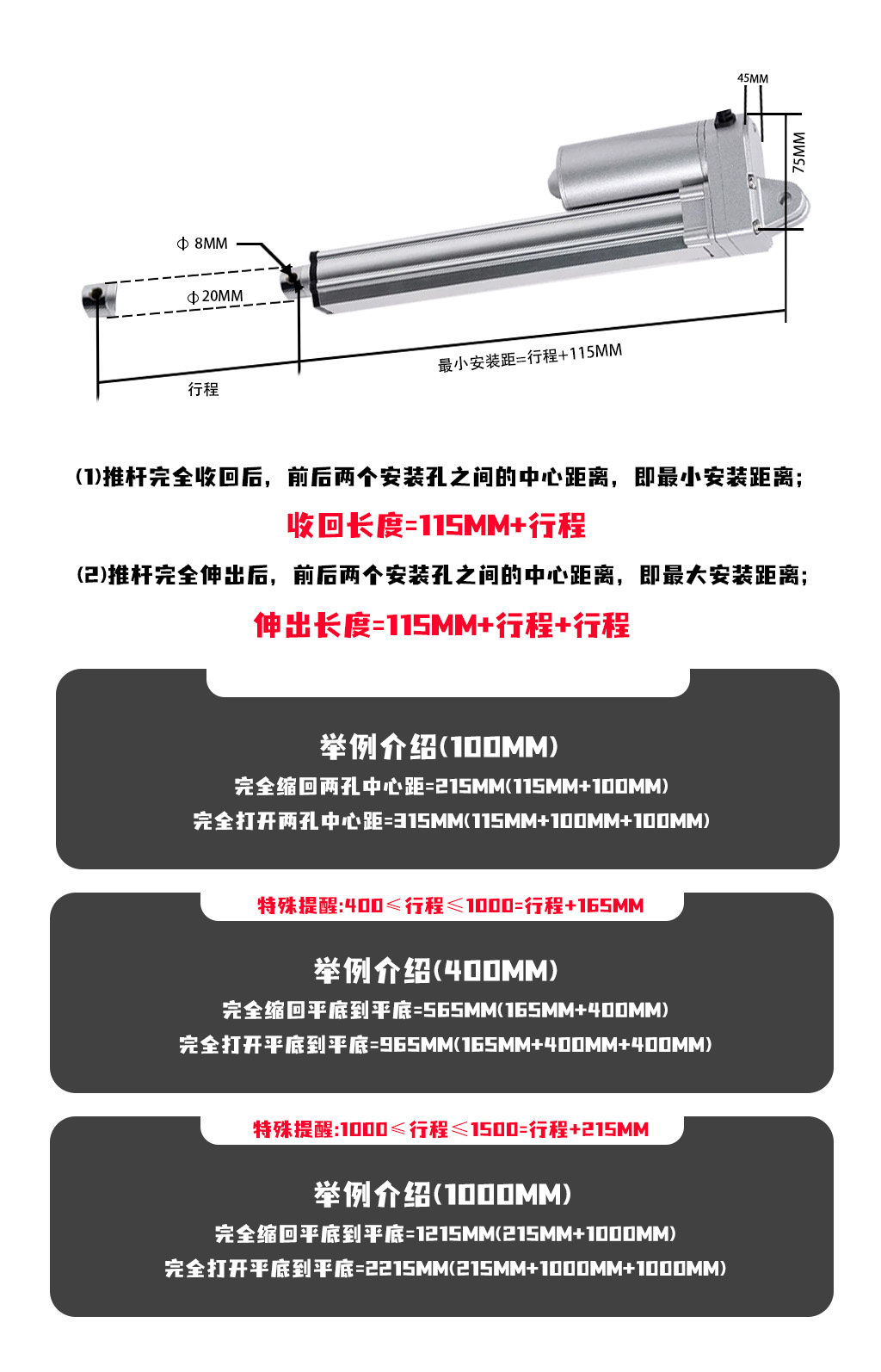

• Hành trình ($S$ – Stroke): Tùy chọn đa dạng từ các mức cực ngắn $10\text{mm}, 30\text{mm}, 50\text{mm}$ cho đến các mức trung bình và dài $100\text{mm}, 150\text{mm}, 200\text{mm}, 300\text{mm}, 450\text{mm}, 500\text{mm}, 600\text{mm}$.

• Điện áp nguồn cấp ($U$): Lựa chọn đúng điện áp 12V / 24V / 36V / 48V DC tương thích với hệ thống điều khiển sẵn có.

5. Các lưu ý khi sử dụng

• Tránh lực tải ngang: Thiết kế xy lanh chuyên dụng cho lực đẩy/kéo thẳng dọc theo trục. Tránh để các tải trọng lệch tâm hoặc lực uốn tác động vuông góc lên ty đẩy.

• Đảm bảo công suất nguồn: Bộ nguồn DC cấp điện cần có dòng điện (Amperes) đủ lớn để đáp ứng dòng khởi động khi nâng tải trọng nặng.

• Chu kỳ hoạt động (Duty Cycle): Tránh để xy lanh vận hành liên tục 100% thời gian; nên có khoảng nghỉ ngắn sau mỗi chu kỳ làm việc để động cơ không bị quá nhiệt.

• Lắp đặt hai đầu chốt: Đảm bảo hai chốt ở hai đầu xy lanh được gia cố chắc chắn và có khả năng xoay nhẹ tự do theo góc nâng để không làm kẹt cơ cấu.

•
