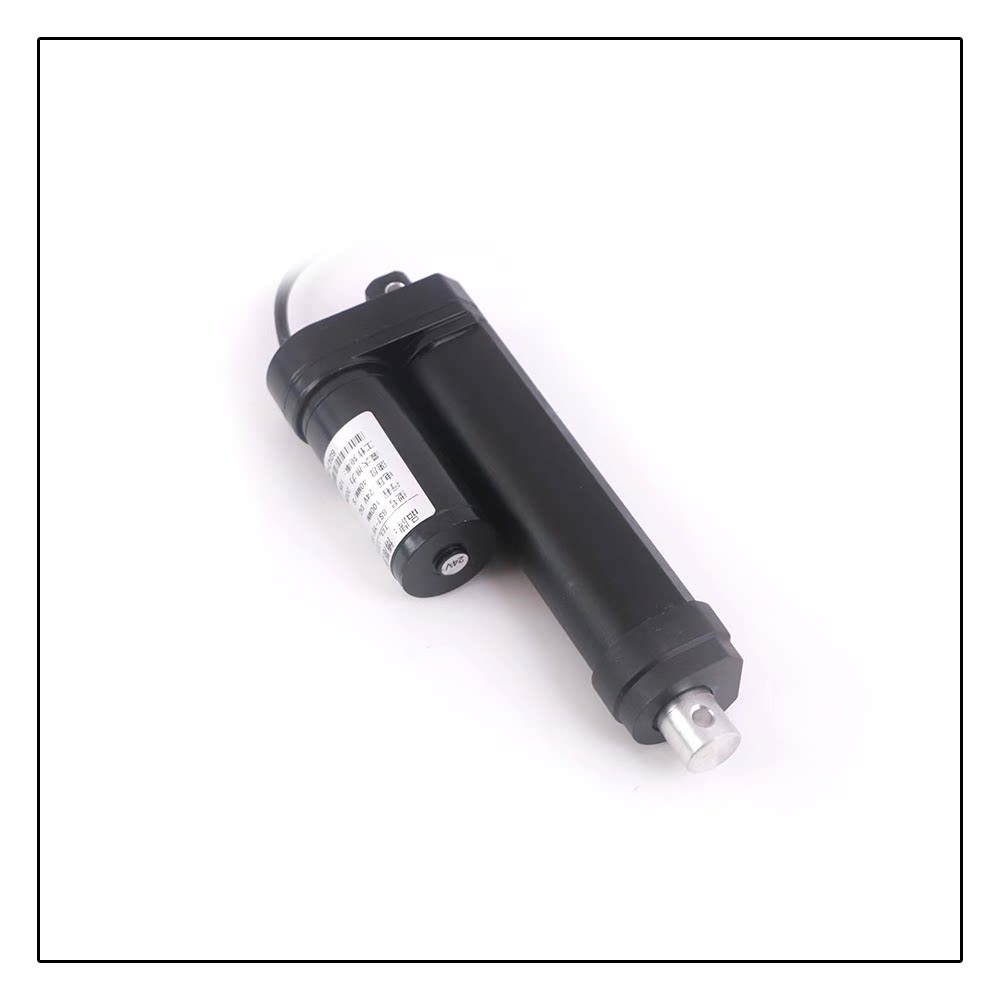

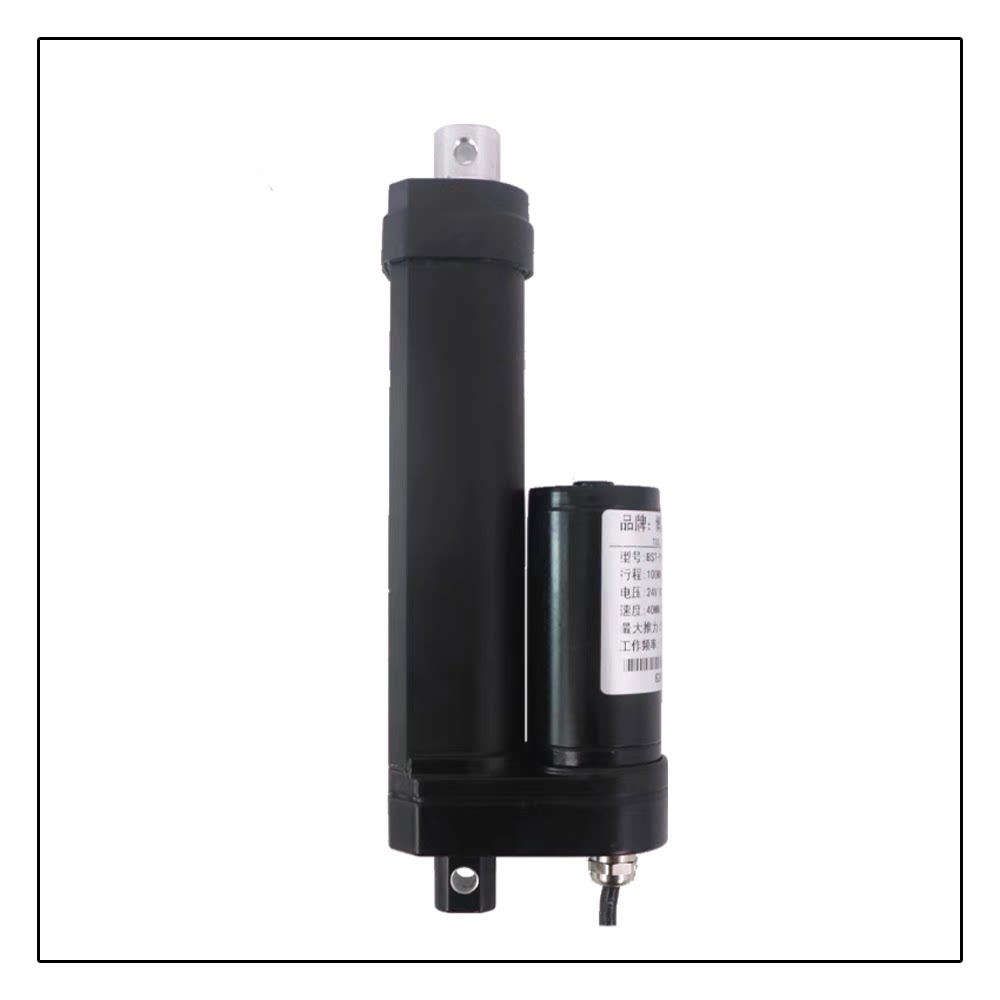

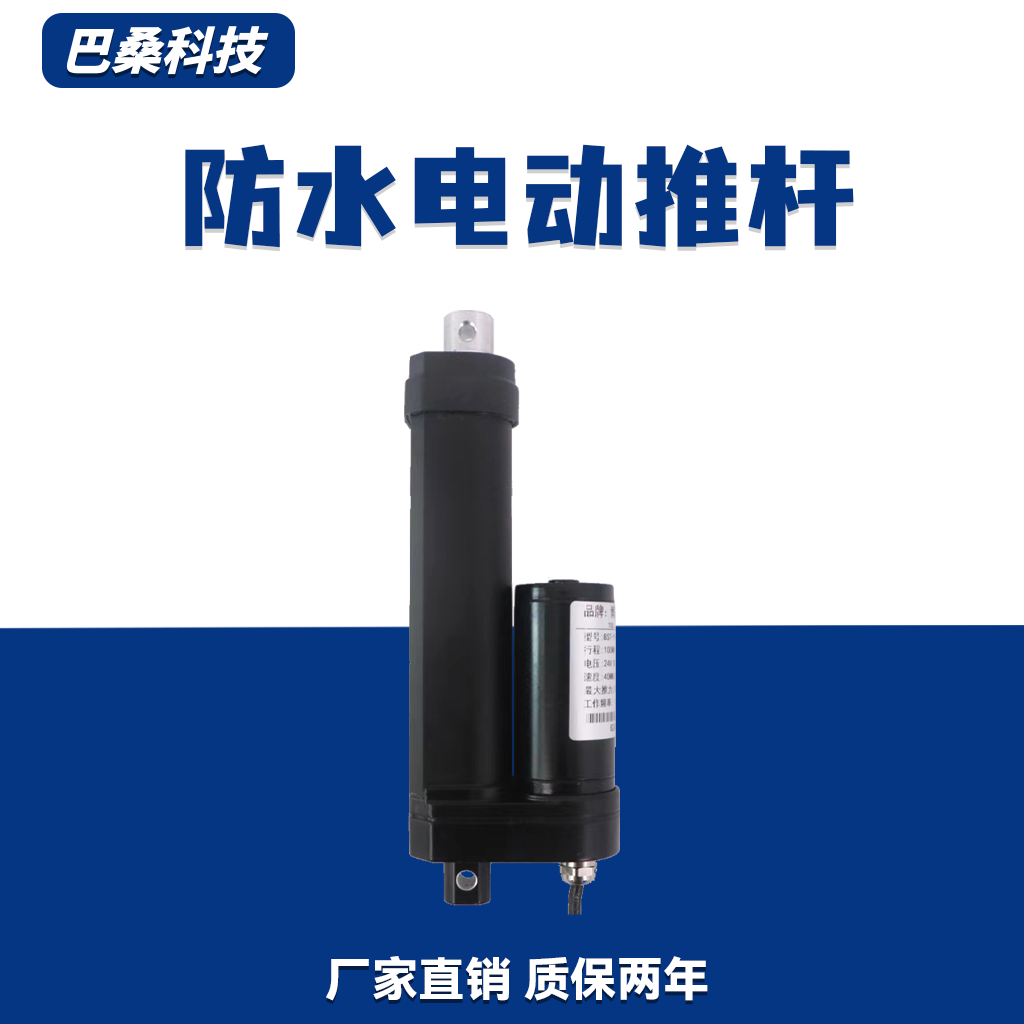

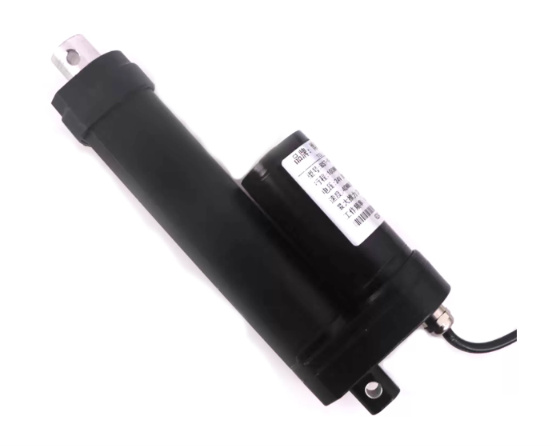

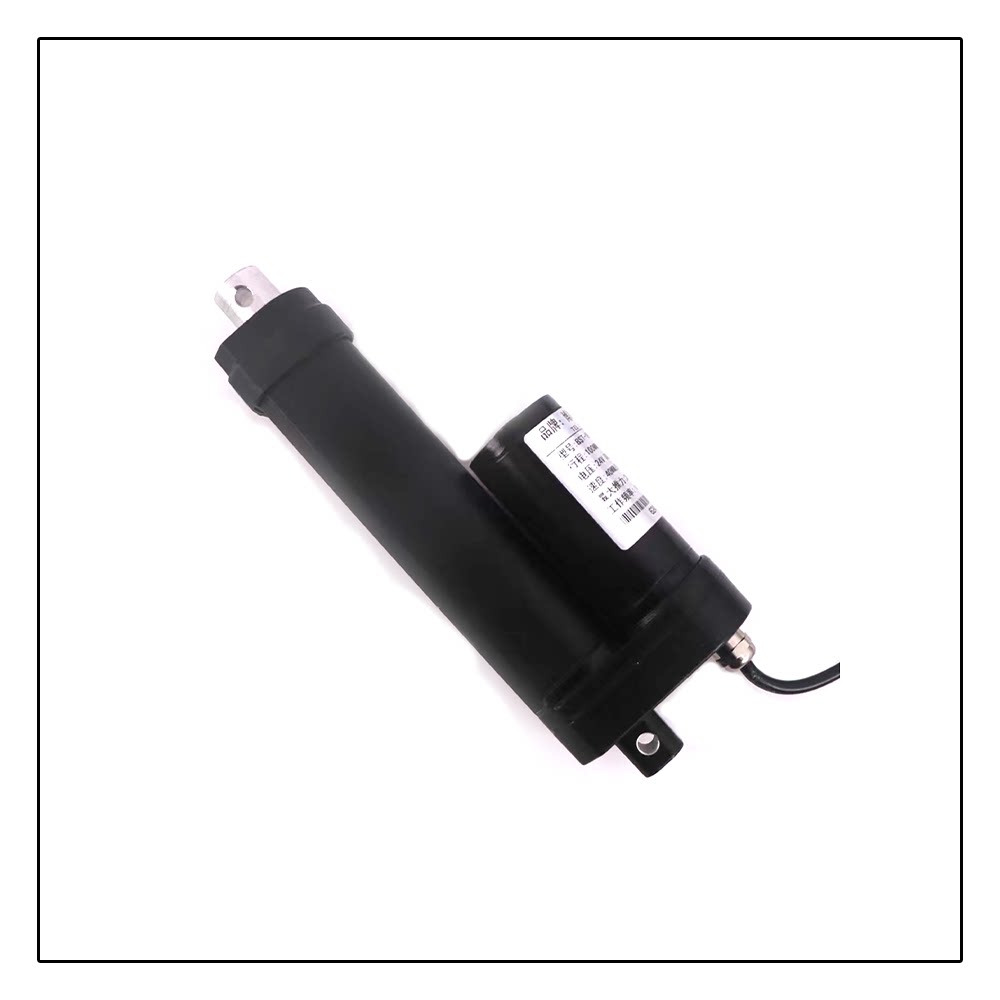

Xy Lanh Điện Chống Nước IP68 Chống Bụi Tải Trọng Lớn – Động Cơ DC 24V

1. Cấu tạo

• Động cơ một chiều độ ồn thấp (Quiet DC Motor): Vận hành êm ái, hỗ trợ dải điện áp DC 12V, 24V, 36V, 48V.

• Cấu trúc niêm phong chống nước tiêu chuẩn cao (IP68): Trang bị gioăng, phớt cao su làm kín cao cấp ở các khớp nối và trục đẩy, cho khả năng chống bụi và ngâm nước hoàn toàn.

• Hộp giảm tốc & Trục vít truyền động: Bánh răng kim loại gia công chính xác kết hợp với trục vít xoắn chịu tải cao, giúp hoạt động mượt mà và chống trượt lực.

• Vỏ nhôm/Hợp kim bảo vệ: Vỏ bọc màu đen phủ sơn chống ăn mòn, bền bỉ trong môi trường ngoài trời hoặc ngâm môi trường ẩm ướt.

• Đầu gá lỗ chốt xoay (Clevis Mount): Thiết kế hai đầu bắt chốt linh hoạt, dễ lắp đặt vào cánh cửa sổ hoặc khung cơ khí.

• Công tắc hành trình tích hợp: Tự động ngắt điện khi ty đẩy di chuyển tới vị trí giới hạn tối đa hoặc co hết cỡ.

2. Nguyên lý hoạt động

• Khi cấp nguồn DC (12V/24V/36V/48V) vào thiết bị:

  1. Động cơ DC quay êm ái, truyền lực qua hộp số giảm tốc.

  2. Mô-men xoắn xoay trục vít, biến chuyển động quay thành chuyển động thẳng tịnh tiến đẩy/kéo ty piston.

  3. Lực đẩy tuyến tính tác động trực tiếp để mở/đóng cửa sổ hoặc nâng/hạ cơ cấu cơ khí.

  4. Công tắc hành trình tự động dừng động cơ khi chạm mốc hành trình tối đa hoặc co gọn hoàn toàn.

  5. Đổi cực cực tính nguồn điện (+/-) để đảo ngược chiều đẩy/kéo.

3. Ứng dụng

• Hệ thống PCCC & Thông gió: Mở cửa sổ thoát khói, cửa sổ mái thông gió tự động trong các tòa nhà công nghiệp, nhà xưởng khi có báo cháy.

• Thiết bị ngoài trời & Môi trường khắc nghiệt: Sử dụng cho các cơ cấu tiếp xúc trực tiếp với mưa nắng, môi trường độ ẩm cao hoặc ngâm nước (như tàu thuyền, bể nuôi thủy sản, nhà kính) nhờ chuẩn IP68.

• Y tế & Gia dụng yêu cầu độ ồn thấp: Giường nâng y tế, ghế massage, thiết bị tự động hóa gia đình cần sự yên tĩnh khi vận hành.

• Máy móc nông nghiệp & Công nghiệp: Cơ cấu nâng hạ trên xe công trình, máy móc nông nghiệp ngoài đồng ruộng.

4. Cách tính toán lựa chọn

Khi chọn dòng xy lanh điện IP68 này, cần lưu ý các thông số kỹ thuật sau:

• Lực đẩy & Tốc độ di chuyển ($F$ & $v$): Mối quan hệ giữa tốc độ và lực đẩy thực tế:

  • Tốc độ $40\text{mm/s}$ $\rightarrow$ Lực đẩy $200\text{N}$.

  • Tốc độ $30\text{mm/s}$ $\rightarrow$ Lực đẩy $300\text{N}$.

  • Tốc độ $24\text{mm/s}$ $\rightarrow$ Lực đẩy $450\text{N}$.

  • Tốc độ $18\text{mm/s}$ $\rightarrow$ Lực đẩy $600\text{N}$.

  • Tốc độ $15\text{mm/s}$ $\rightarrow$ Lực đẩy $700\text{N}$.

  • Tốc độ $12\text{mm/s}$ $\rightarrow$ Lực đẩy $750\text{N}$.

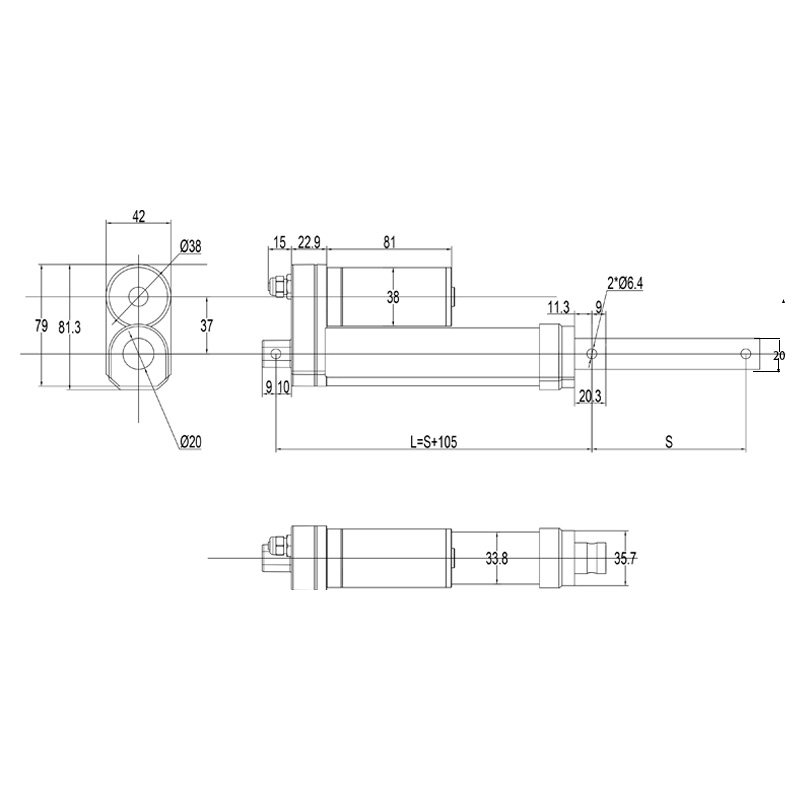

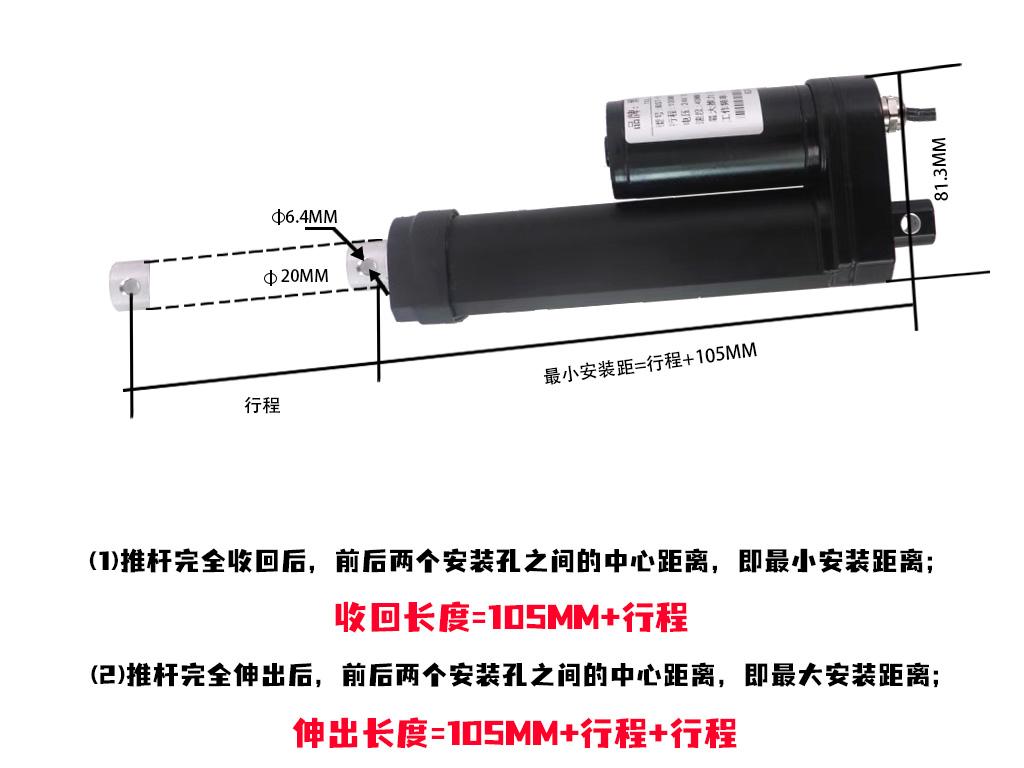

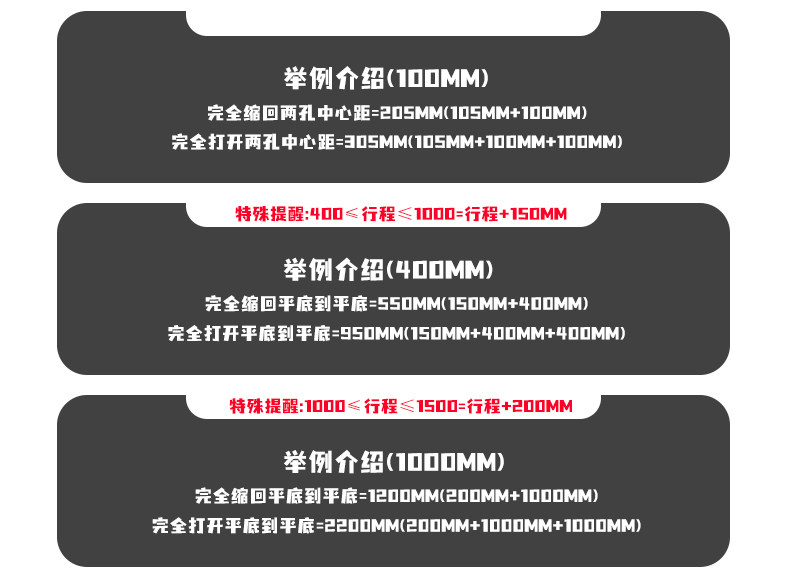

• Hành trình ($S$ – Stroke): Tùy chọn các mức hành trình như $50\text{mm}, 100\text{mm}, 150\text{mm}, 250\text{mm}, 300\text{mm}, 350\text{mm}, 450\text{mm}, 500\text{mm}$…

• Điện áp nguồn ($U$): Lựa chọn điện áp phù hợp giữa 12V, 24V, 36V, 48V DC (thường hệ thống PCCC tòa nhà ưu tiên nguồn 24V DC).

5. Các lưu ý khi sử dụng

• Chống nước IP68: Tuy sản phẩm đạt chuẩn IP68 chống ngâm nước, cần đảm bảo các điểm nối dây điện bên ngoài được bọc dán keo chống nước cẩn thận để tránh nước men theo lõi dây lọt vào động cơ.

• Lực tải thẳng hàng: Giữ lực tác dụng trùng với trục di chuyển của ty đẩy, tránh tải trọng lệch tâm hoặc lực vuông góc làm méo/cong thanh piston.

• Đảm bảo công suất nguồn cấp: Chuẩn bị bộ nguồn có dòng ra xả tải đủ lớn để tránh sụt áp khi khởi động mang tải trọng tối đa ($750\text{N}$).

• Bảo dưỡng định kỳ: Kiểm tra lại phớt làm kín và tra thêm mỡ bôi trơn chân đế xoay sau thời gian dài vận hành ngoài trời khắc nghiệt.

•
