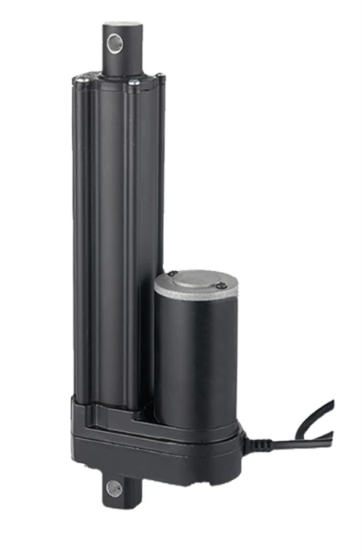

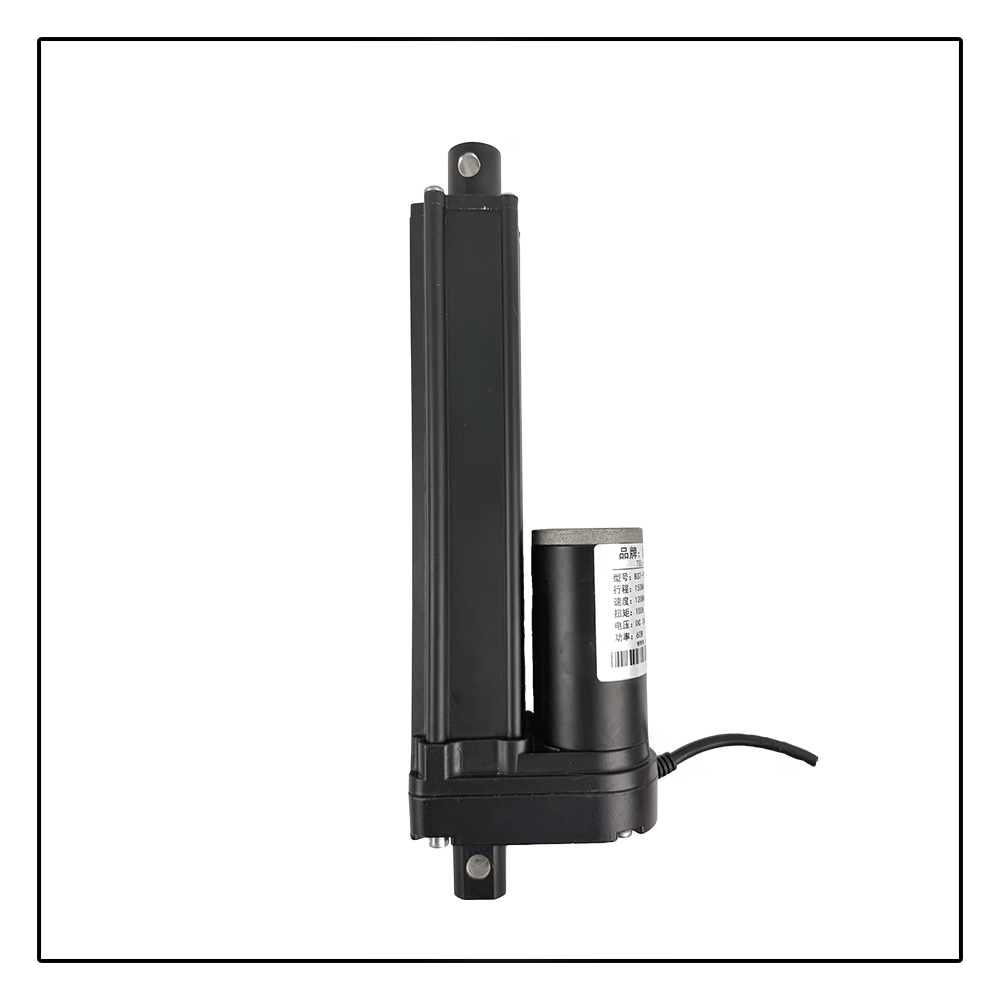

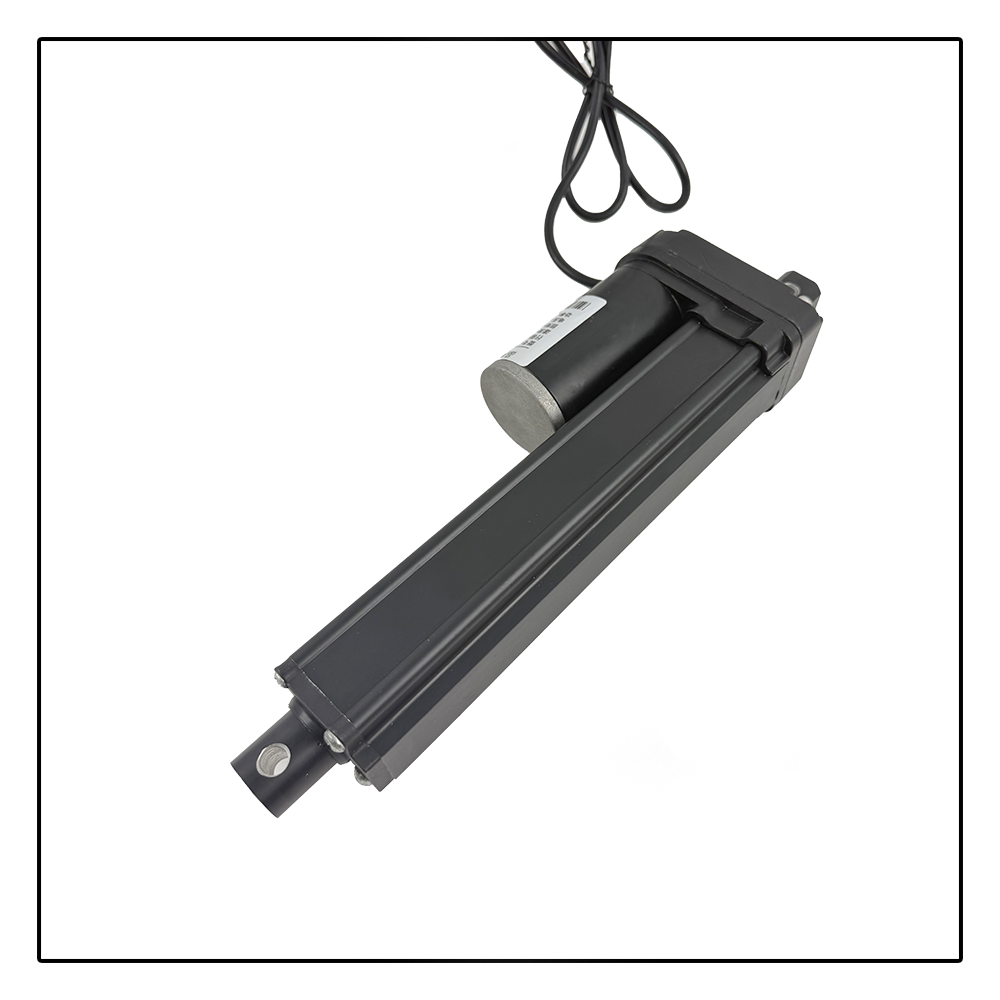

Xy Lanh Điện Công Nghiệp Lực Đẩy 4500N – Động Cơ Tuyến Tính DC 24V/48V

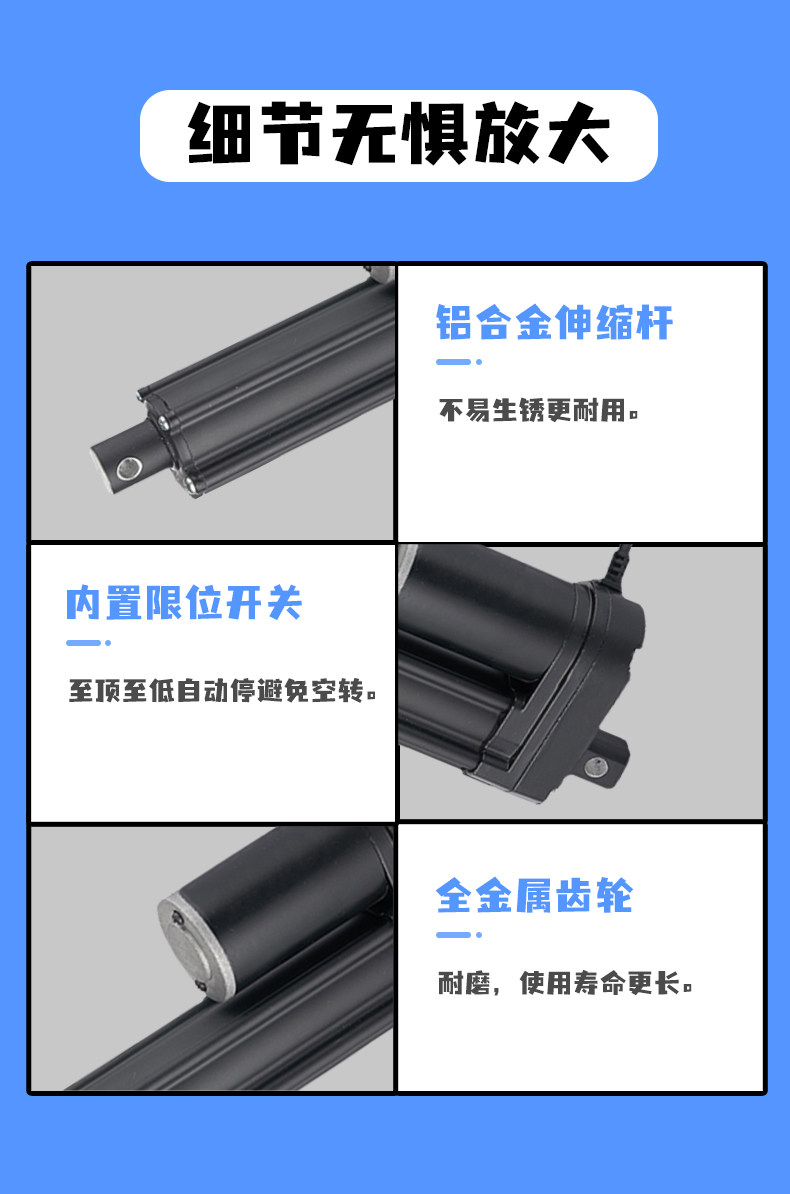

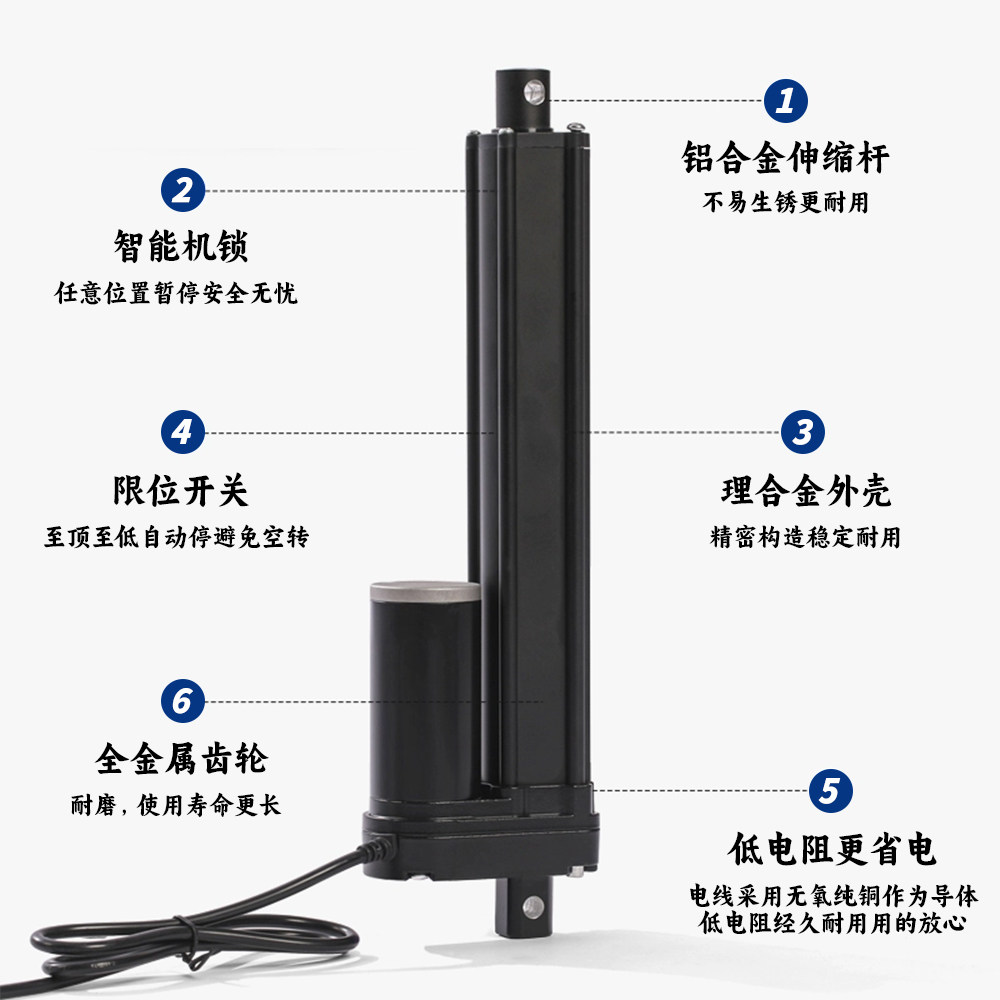

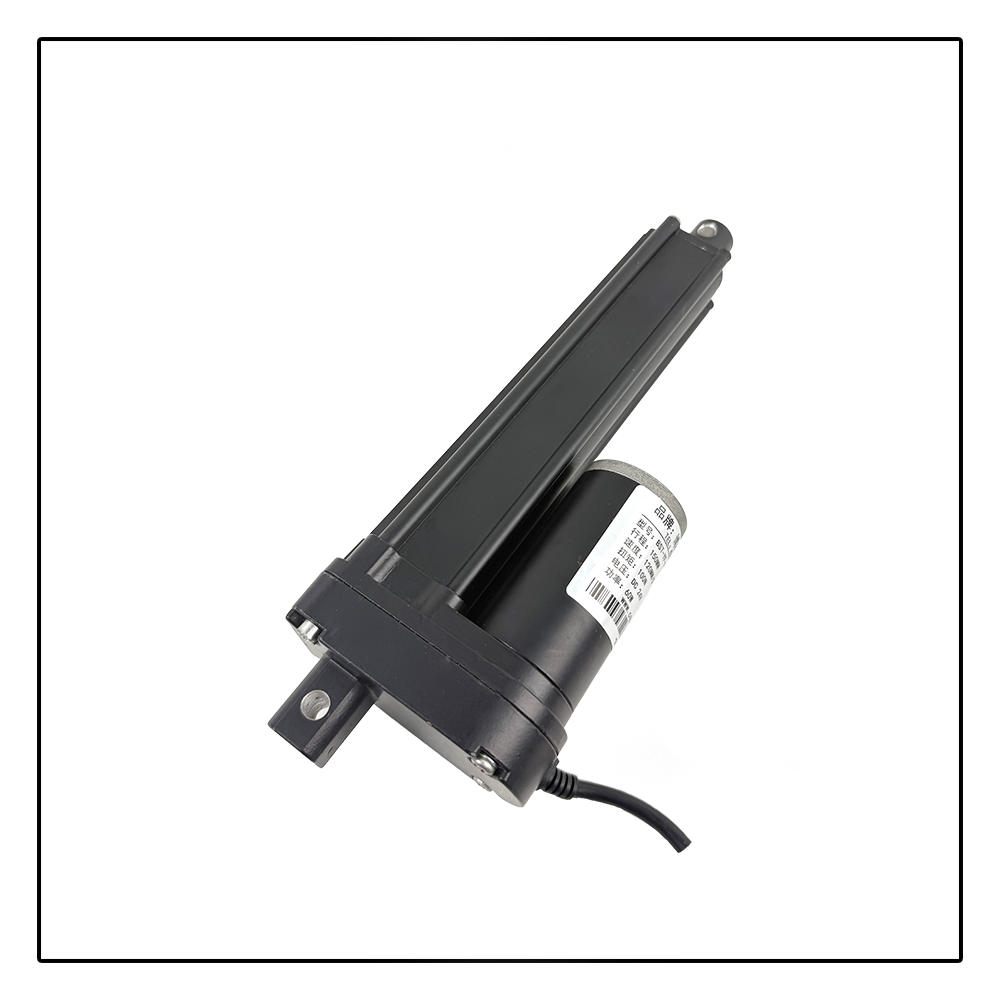

1. Cấu tạo

• Động cơ một chiều công suất cao (DC Motor): Tùy chọn công suất 60W hoặc 80W, hoạt động ở các dải điện áp 12V, 24V, 36V, 48V DC.

• Hộp giảm tốc & Trục vít tải nặng: Truyền động bánh răng thép kết hợp trục vít – đai ốc gia công chính xác cao, giúp tạo ra lực đẩy mạnh mẽ lên tới 4500N.

• Thân vỏ hợp kim bảo vệ: Vỏ ngoài bằng hợp kim sơn tĩnh điện màu đen chắc chắn, giúp bảo vệ toàn bộ cấu trúc cơ khí bên trong.

• Hệ thống phớt làm kín (Chuẩn IP65): Đạt tiêu chuẩn kháng bụi và kháng nước phun từ mọi hướng IP65.

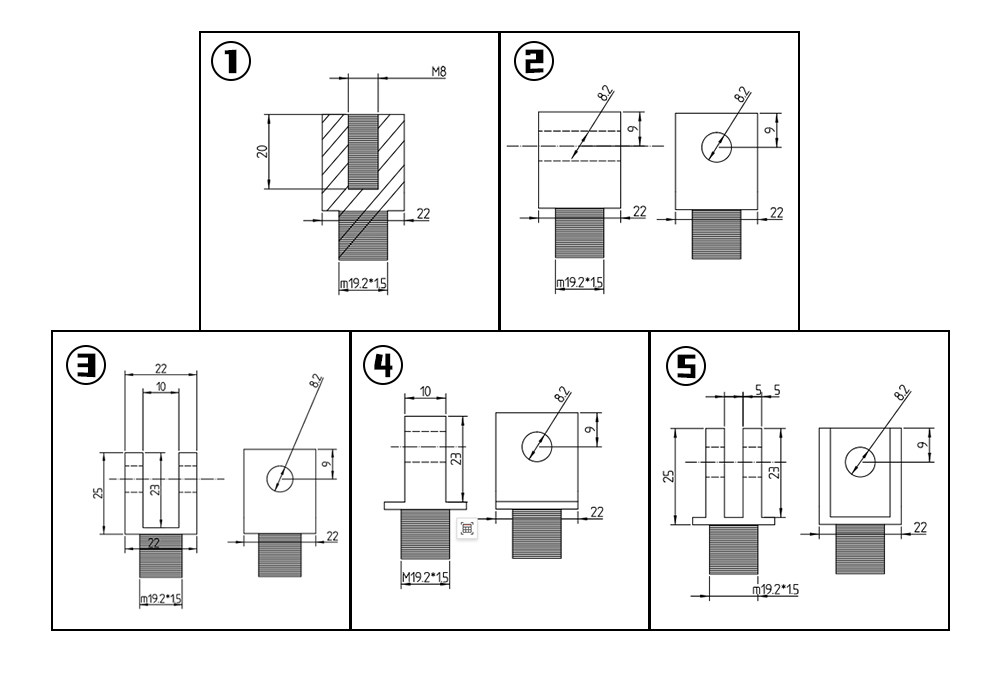

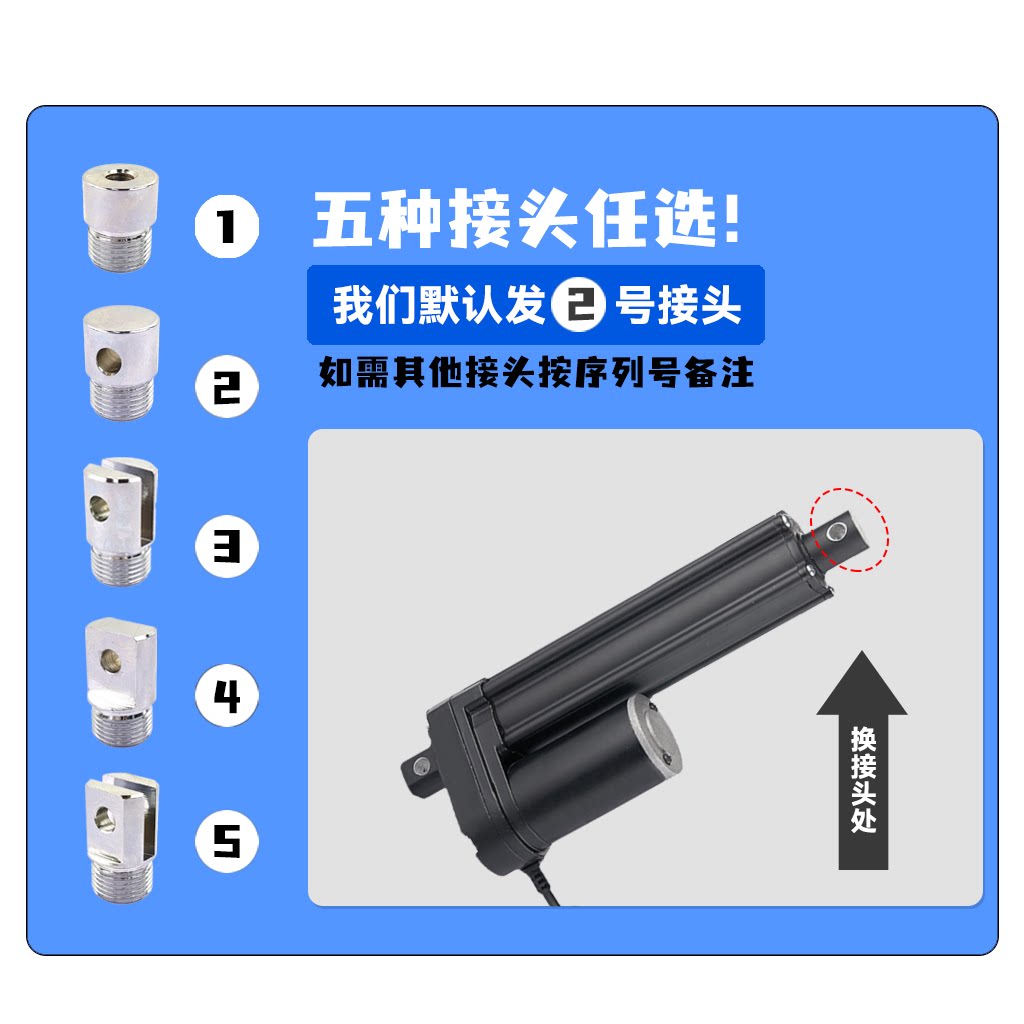

• Đầu gá lỗ xỏ chốt xoay (Clevis Mount): Cả hai đầu (đầu ty đẩy và chân đế xy lanh) đều trang bị lỗ bắt chốt, hỗ trợ góc xoay linh hoạt khi lắp đặt vào cơ cấu nâng hạ.

• Công tắc hành trình tích hợp: Tự động ngắt điện khi ty đẩy di chuyển đến điểm giới hạn hai đầu hành trình để bảo vệ động cơ.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (DC 12V/24V/36V/48V) vào động cơ:

  1. Động cơ quay tạo ra mô-men xoắn truyền qua hệ thống bánh răng giảm tốc.

  2. Hộp giảm tốc làm quay trục vít truyền động bên trong thân xy lanh.

  3. Đai ốc gắn liền với thanh đẩy di chuyển tịnh tiến ra ngoài (đẩy) hoặc thu vào trong (kéo).

  4. Đảo chiều cực tính (+/-) của nguồn điện để đổi chiều chuyển động tịnh tiến.

  5. Khi đi hết hành trình tối đa hoặc tối thiểu, công tắc hành trình bên trong ngắt điện để dừng thiết bị an toàn.

3. Ứng dụng

• Tự động hóa công nghiệp: Bàn nâng hàng, bệ nâng máy móc nặng, cánh tay kẹp/đẩy trên dây chuyền sản xuất.

• Thiết bị y tế & Chăm sóc sức khỏe: Giường bệnh đa năng điều khiển điện, bàn mổ, ghế nha khoa, thiết bị nâng bệnh nhân.

• Nội thất & Gia dụng thông minh: Bàn làm việc nâng hạ công suất lớn, nắp hầm tự động, cửa cổng heavy-duty.

• Nông nghiệp & Năng lượng: Hệ thống điều khiển góc nghiêng tấm pin mặt trời (Solar Tracker), cơ cấu mở cửa thông gió trang trại.

4. Cách tính toán lựa chọn

Khi lựa chọn xy lanh điện công nghiệp 4500N này, cần tính toán các thông số sau:

• Lực đẩy & Tốc độ ($F$ & $v$): Mối quan hệ giữa tốc độ và lực đẩy:

  • Tốc độ $70\text{mm/s}$ $\rightarrow$ Lực đẩy $250\text{N}$.

  • Tốc độ $50\text{mm/s}$ $\rightarrow$ Lực đẩy $500\text{N}$.

  • Tốc độ $30\text{mm/s}$ $\rightarrow$ Lực đẩy $750\text{N}$. (Để đạt lực đẩy tối đa 4500N, thiết bị sẽ chọn tỷ số truyền chậm tương ứng).

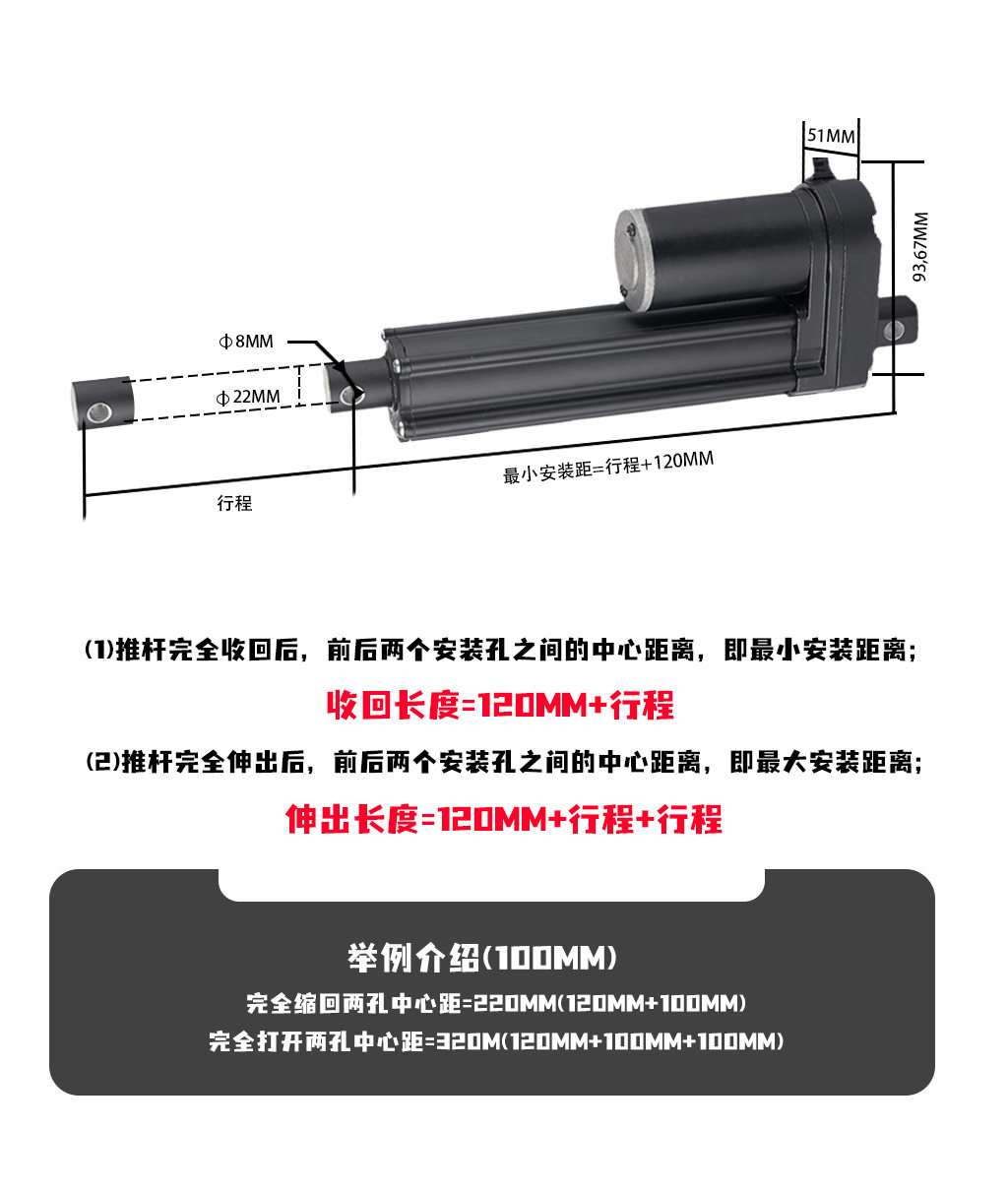

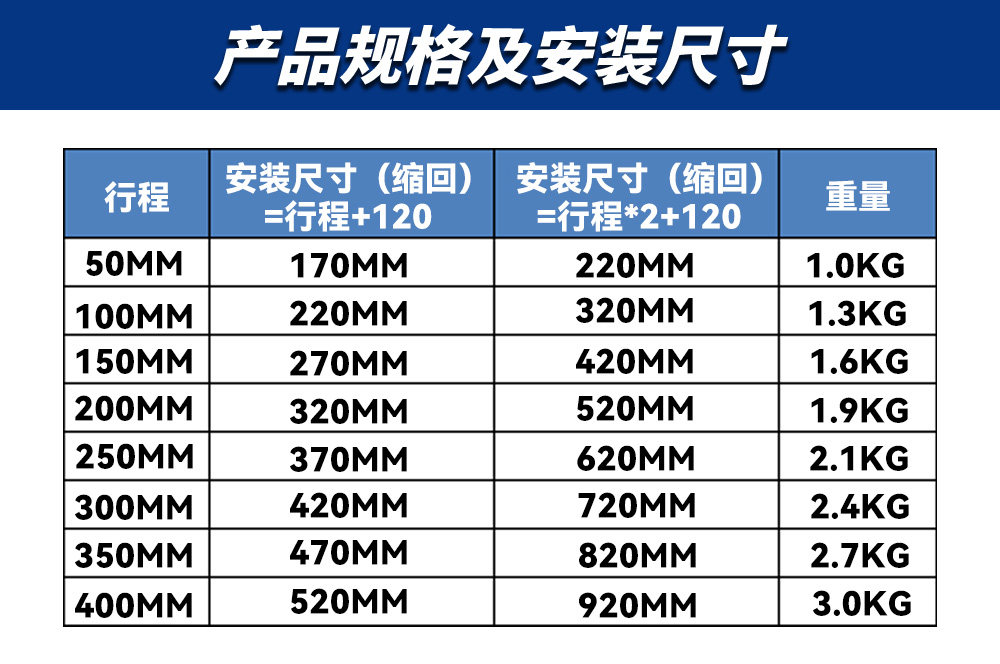

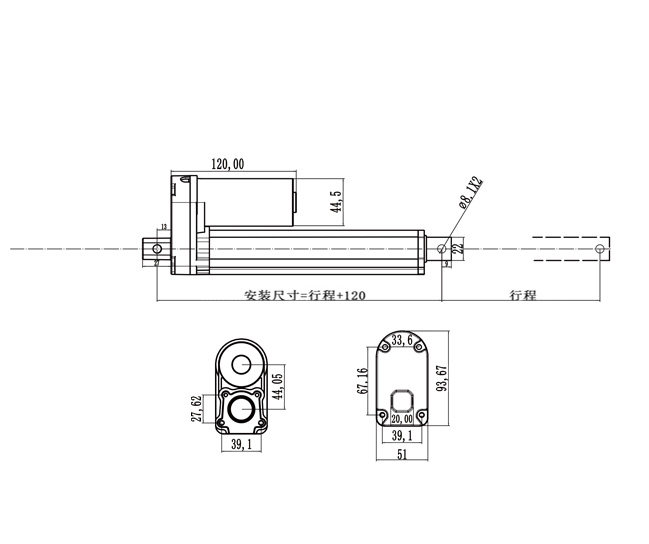

• Hành trình ($S$ – Stroke): Tùy chọn các mức hành trình tiêu chuẩn như $50\text{mm}, 100\text{mm}, 200\text{mm}, 300\text{mm}, 400\text{mm}, 500\text{mm}, 600\text{mm}$ (hoặc đặt hàng riêng).

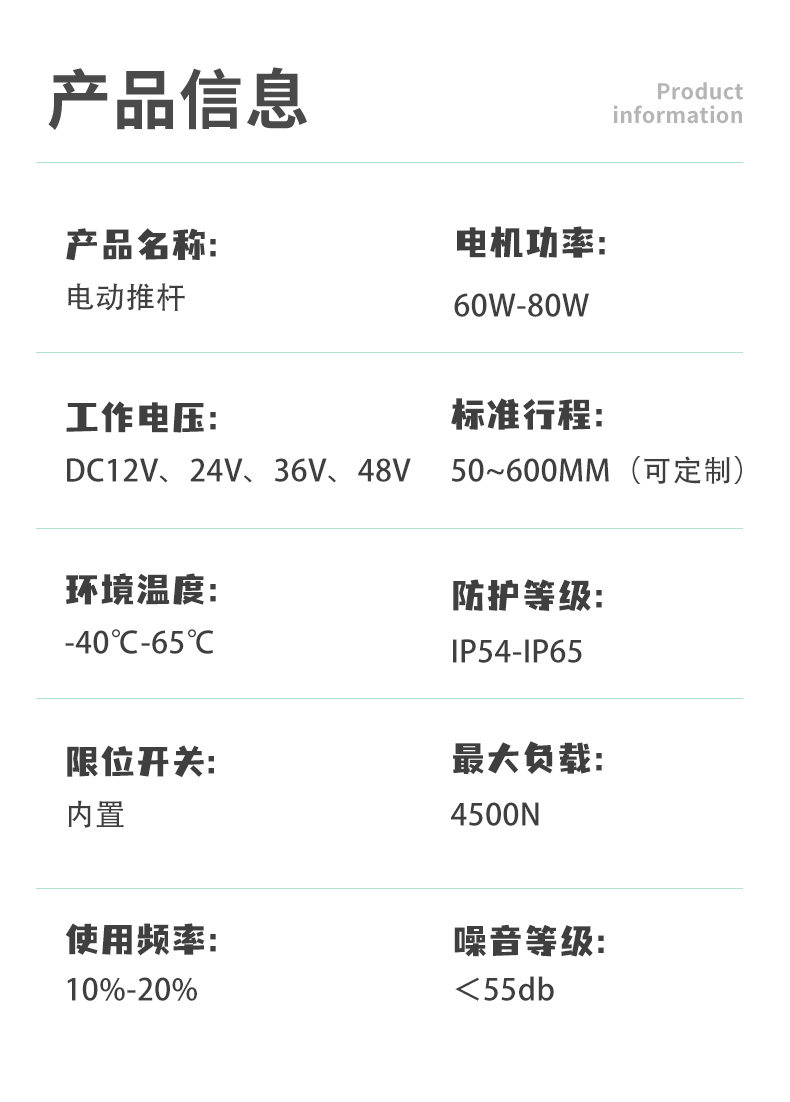

• Công suất & Điện áp ($P$ & $U$): Chọn mức công suất 60W hoặc 80W phù hợp với tải; chọn điện áp 12V/24V/36V/48V tương thích với nguồn cấp/ắc quy sẵn có.

5. Các lưu ý khi sử dụng

• Tránh lực tải ngang (Lateral Load): Dòng xy lanh này thiết kế chuyên dụng cho lực đẩy/kéo dọc trục. Tránh lực vặn xoắn hoặc uốn vuông góc làm cong ty đẩy và kẹt cơ cấu truyền động.

• Đảm bảo khả năng cấp dòng của nguồn: Động cơ 60W – 80W khi mang tải nặng có dòng khởi động khá lớn, cần sử dụng bộ nguồn/ắc quy cấp đủ dòng điện (Amperes) để tránh hiện tượng tụt áp làm ngắt điều khiển.

• Môi trường hoạt động: Chuẩn chống nước IP65 giúp máy chịu được bụi bẩn và tia nước phun, nhưng không nên ngâm hoàn toàn thiết bị dưới nước.

• Tản nhiệt & Chu kỳ làm việc: Cho thiết bị thời gian nghỉ hợp lý giữa các chu kỳ nâng hạ tải nặng liên tục để bảo vệ cuộn dây động cơ không bị quá nhiệt.

•
