Xy Lanh Điện Công Nghiệp JL180 – Động Cơ DC 12V/24V/48V Tích Hợp Đa Bảo Vệ

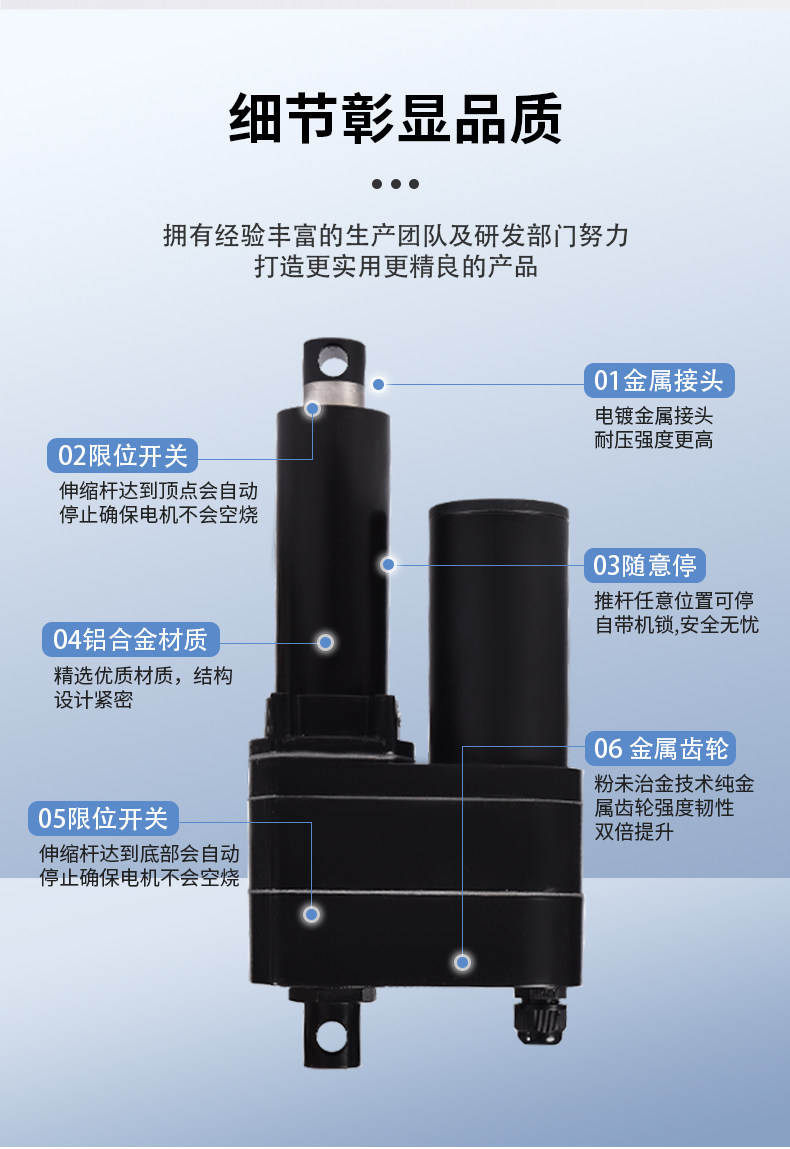

1. Cấu tạo

• Động cơ điện một chiều (DC Motor): Vận hành mạnh mẽ, hỗ trợ các dải điện áp phổ biến như 12V, 24V, 48V DC.

• Hệ thống mạch bảo vệ thông minh: Tích hợp sẵn các tính năng bảo vệ an toàn toàn diện bao gồm: Bảo vệ quá tải (过载保护), bảo vệ quá dòng (过电保护), bảo vệ quá áp (过压保护) và chống ngắn mạch (短路保护).

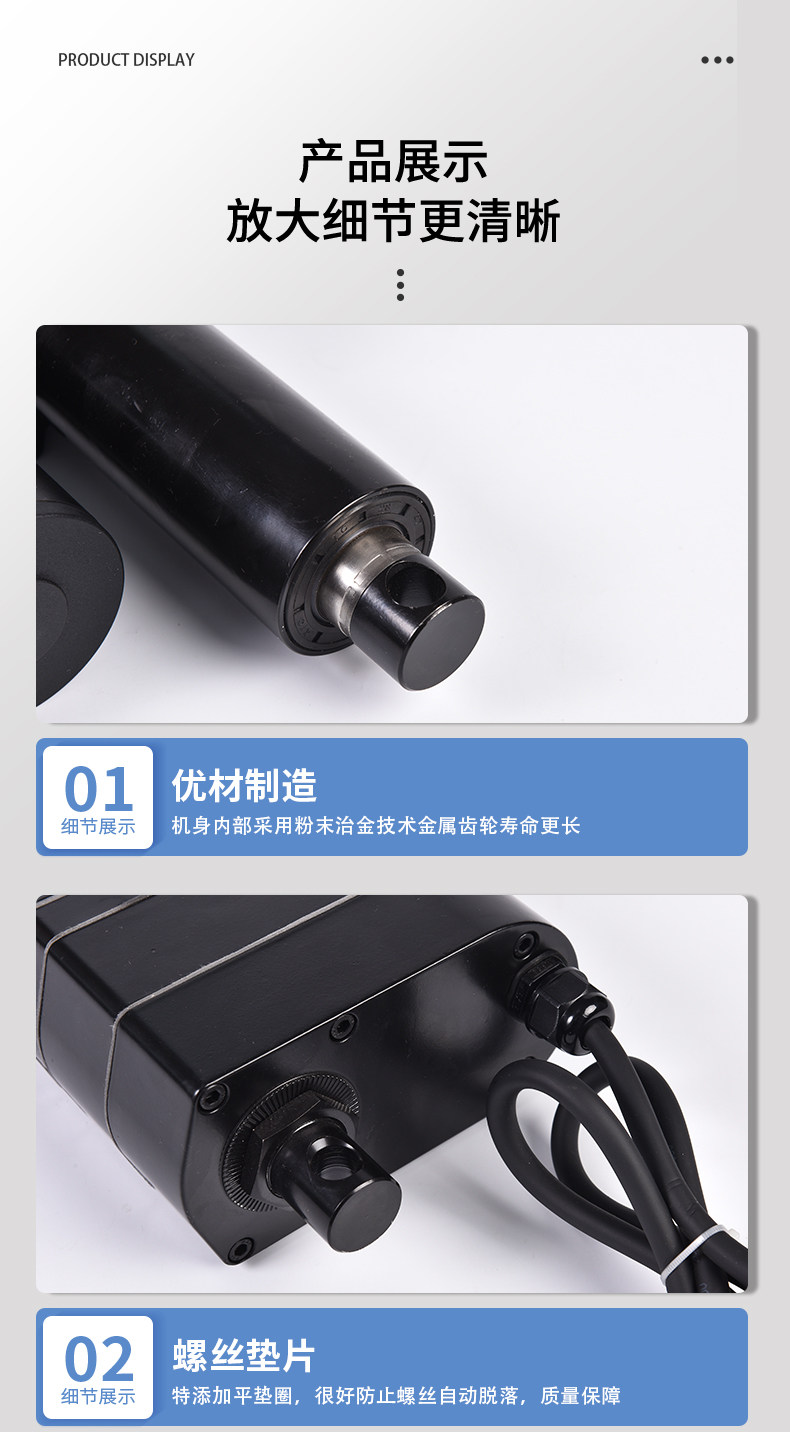

• Hộp giảm tốc & Trục vít tuyến tính: Cơ cấu truyền động cơ khí được gia công chính xác, đạt chuẩn chất lượng quốc tế ISO9001 và chứng nhận CE.

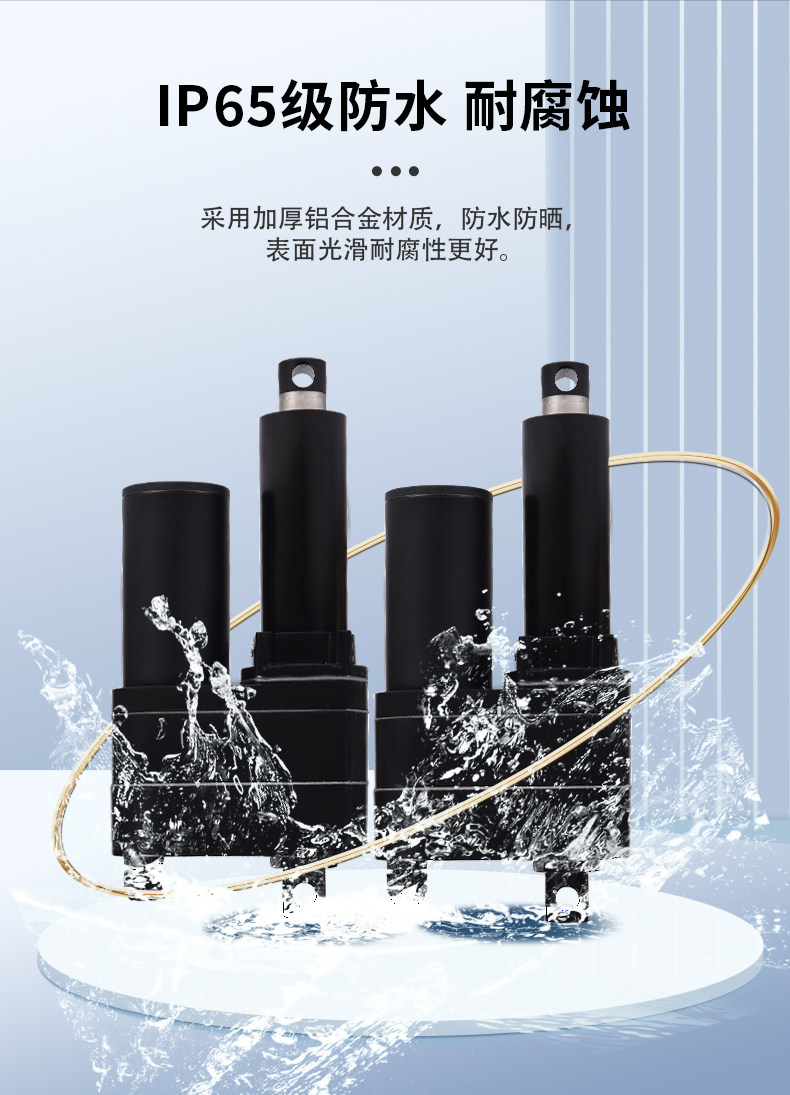

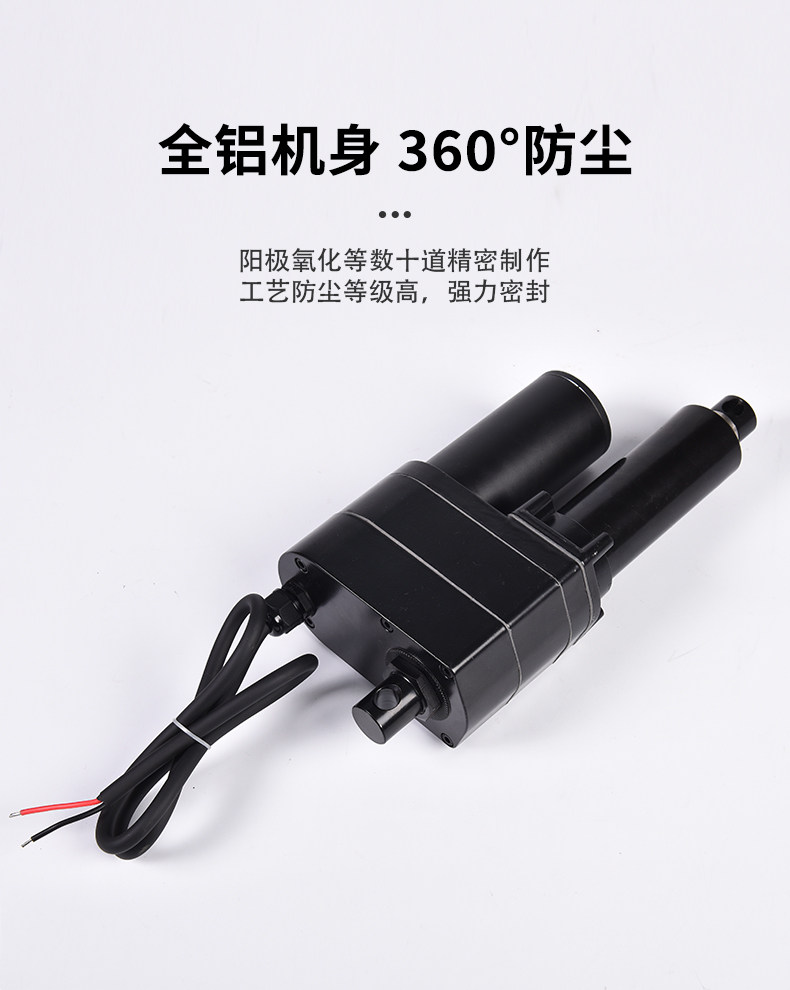

• Thân vỏ ống lồng hợp kim: Vỏ bọc chắc chắn, chống ăn mòn và bảo vệ hoàn hảo các linh kiện cơ khí bên trong.

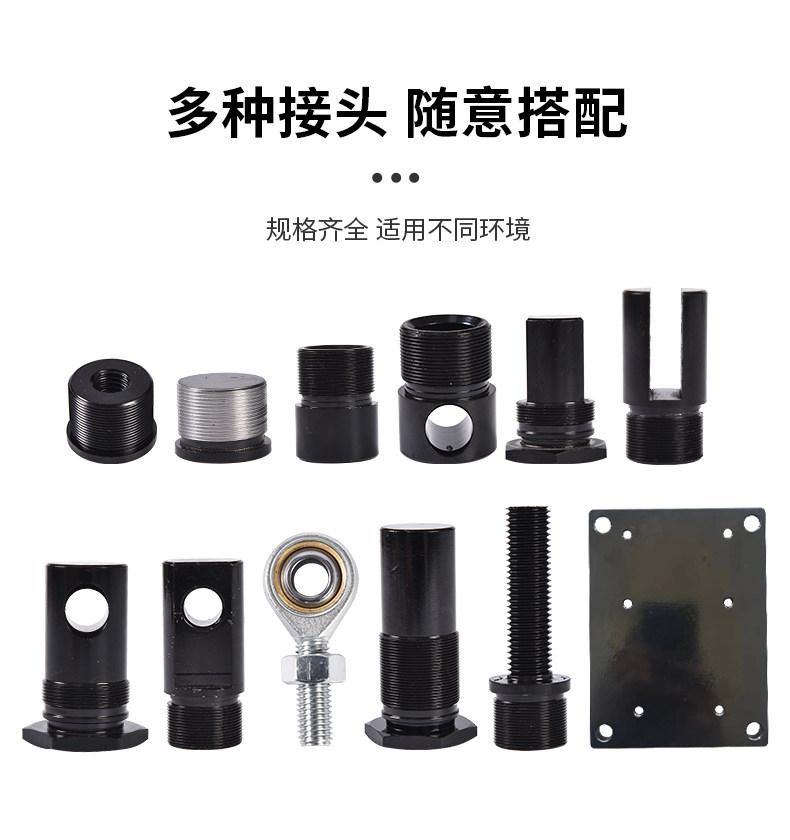

• Đầu gá bắt chốt (Clevis Mount): Thiết kế lỗ xỏ chốt ở cả hai đầu giúp việc lắp đặt và điều chỉnh góc xoay linh hoạt theo cơ cấu máy.

• Công tắc hành trình: Cơ chế tự động ngắt điện khi ty đẩy di chuyển đến điểm giới hạn tối đa hoặc co rút hoàn toàn.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (12V, 24V hoặc 48V) vào động cơ:

  1. Động cơ DC khởi động, truyền mô-men xoắn qua hệ thống hộp giảm tốc cơ khí.

  2. Trục vít bên trong quay, làm dịch chuyển đai ốc và thanh ty đẩy di chuyển tịnh tiến theo chiều dọc trục (đẩy ra hoặc thu vào).

  3. Hệ thống mạch bảo vệ thông minh liên tục giám sát trạng thái dòng điện và điện áp; tự động ngắt mạch khi phát hiện quá tải, ngắn mạch hoặc khi ty đẩy chạm công tắc hành trình giới hạn nhằm bảo vệ động cơ.

  4. Đảo chiều cực tính dòng điện (+/-) để thay đổi hướng chuyển động tịnh tiến của ty đẩy.

3. Ứng dụng

• Tự động hóa công nghiệp: Bệ nâng hàng hóa, dây chuyền sản xuất tự động, cơ cấu đẩy/kéo sản phẩm tải nặng.

• Nội thất thông minh & Công thái học: Bàn làm việc nâng hạ chiều cao, ghế sofa thư giãn, giường y tế điều khiển điện.

• Thiết bị chuyên dụng & Giao thông: Cơ cấu nâng hạ trên xe chuyên dụng, nắp hầm tự động, hệ thống điều chỉnh góc nghiêng công nghiệp.

• Thiết bị y tế: Giường bệnh viện, bàn khám và các thiết bị chăm sóc sức khỏe đòi hỏi độ an toàn cao.

4. Cách tính toán lựa chọn

Khi lựa chọn dòng xy lanh điện công nghiệp JL180 này, cần căn cứ vào các thông số sau:

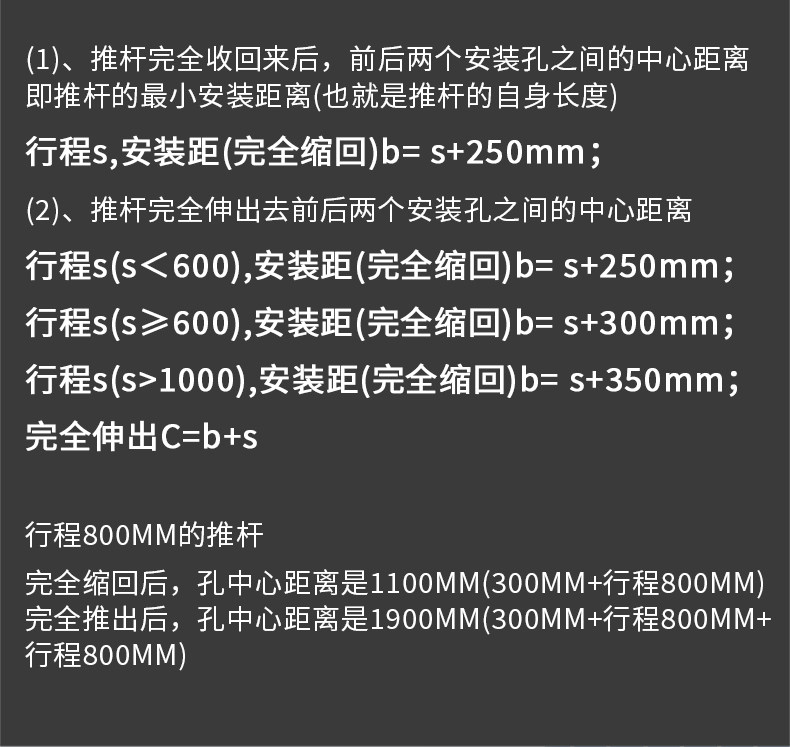

• Hành trình ($S$ – Stroke): Đa dạng các mức lựa chọn tiêu chuẩn từ các khoảng ngắn đến dài: $<20\text{mm}, 50\text{mm}, 100\text{mm}, 200\text{mm}, 300\text{mm}, 500\text{mm}, 600\text{mm}, 800\text{mm}, 900\text{mm}$ (hoặc các phiên bản tùy chỉnh theo yêu cầu).

• Tải trọng nâng & Tốc độ ($F$ & $v$): Tùy thuộc vào tỷ số truyền động bên trong để chọn mã sản phẩm có tốc độ phù hợp với lực đẩy yêu cầu (thường có các tùy chọn tải trọng lớn từ hàng trăm đến hàng nghìn Newton).

• Điện áp nguồn cấp ($U$): Lựa chọn đúng điện áp tương thích với hệ thống nguồn sẵn có: 12V, 24V hoặc 48V DC.

5. Các lưu ý khi sử dụng

• Tải trọng dọc trục: Thiết kế chuyên dụng để chịu lực đẩy hoặc kéo dọc theo đường thẳng của trục ty đẩy. Tránh tuyệt đối các lực uốn ngang hoặc tải trọng lệch tâm tác động vuông góc làm cong trục.

• Tận dụng mạch bảo vệ: Dù thiết bị đã tích hợp sẵn các tính năng bảo vệ an toàn (quá tải, ngắn mạch, quá dòng, quá áp), người dùng vẫn nên tính toán mức tải thực tế hoạt động ở mức 70-80% công suất tối đa để kéo dài tuổi thọ thiết bị.

• Nguồn điện cấp ổn định: Đảm bảo bộ nguồn chuyển đổi cung cấp đủ công suất và dòng điện (Amperes), tránh tình trạng sụt áp gây ngắt mạch bảo vệ đột ngột khi khởi động tải nặng.

• Chu kỳ vận hành (Duty Cycle): Tránh vận hành liên tục 100% thời gian với tải trọng tối đa để động cơ có thời gian tản nhiệt, đảm bảo độ bền cơ khí lâu dài.

•
