Xy Lanh Chặn Nằm Ngang Cỡ Nhỏ QX-25-30

1. Cấu tạo

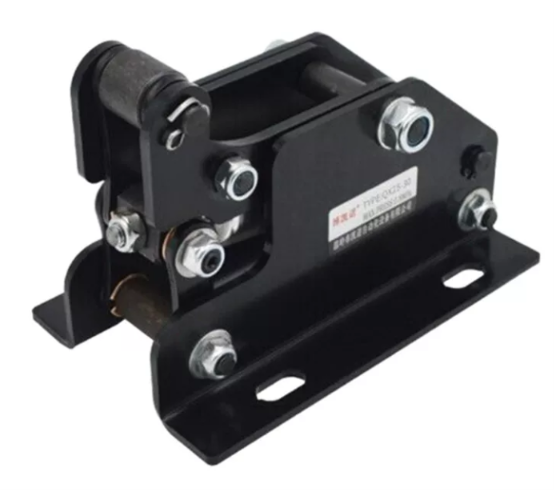

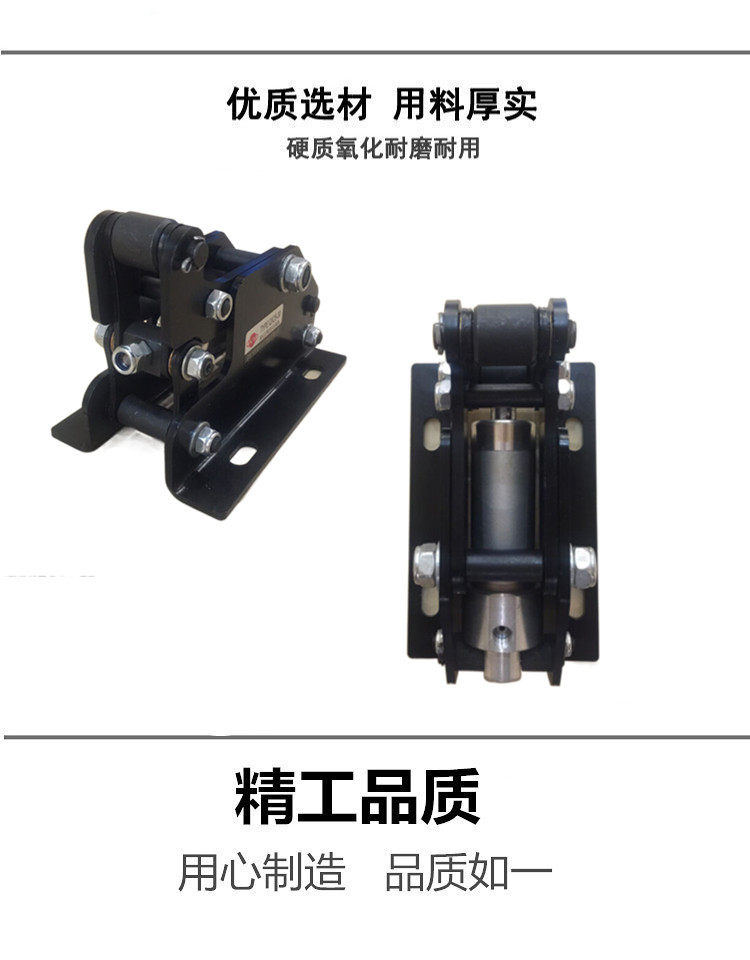

• Thân và khung bệ ngang (Compact Horizontal Housing): Khung thép định hình sơn đen tĩnh điện cứng cáp, thiết kế dạng nằm ngang tối ưu không gian lắp đặt.

• Con lăn chặn (Roller): Trang bị con lăn nhỏ ở đầu tay đòn giúp giảm thiểu tối đa ma sát trượt và mài mòn khi tiếp xúc với pallet hoặc sản phẩm chạy qua.

• Xy lanh khí nén tích hợp (Pneumatic Cylinder): Phiên bản tác động đơn (单作用) sử dụng áp lực khí nén kết hợp lò xo hồi vị để điều khiển hành trình vươn/hạ của tay chặn.

• Các khớp trục và bu-lông liên kết: Định hình cơ cấu tay đòn gập mở mượt mà, chịu lực va đập tốt dưới tải trọng vừa và nhỏ.

• Đế lắp đặt (Mounting Flange): Có sẵn các rãnh lỗ bắt vít giúp cố định nhanh chóng và chắc chắn xuống khung băng tải.

2. Nguyên lý hoạt động

• Khi hệ thống cấp khí nén vào xy lanh tác động đơn:

  1. Áp lực khí nén đẩy piston dịch chuyển, nâng cơ cấu tay đòn và con lăn vươn lên chặn ngang đường đi của vật phẩm trên băng tải.

  2. Cơ chế chặn và hấp thụ va đập: Khi pallet hoặc sản phẩm di chuyển đến và va đập vào con lăn, lực va đập được hấp thụ một phần qua cơ cấu đòn bẩy và lò xo bên trong, giúp vật phẩm dừng lại chính xác tại vị trí định vị.

  3. Khi cần cho sản phẩm đi tiếp, van điều khiển xả khí nén, lò xo hồi vị kéo cơ cấu tay chặn hạ xuống dưới mặt phẳng băng tải, giải phóng hành trình cho pallet.

3. Ứng dụng

• Hệ thống băng tải công nghiệp nhẹ (Conveyor Systems): Làm trạm dừng, chặn và định vị pallet, khay linh kiện trong các dây chuyền lắp ráp điện tử, cơ khí nhẹ.

• Bàn thao tác tự động hóa: Kiểm soát dòng chảy sản phẩm trước các trạm làm việc của công nhân hoặc robot gắp thả.

• Dây chuyền sản xuất chuyển động liên tục: Giúp phân loại hoặc giữ sản phẩm tạm thời theo chu kỳ lập trình sẵn.

4. Cách tính toán lựa chọn

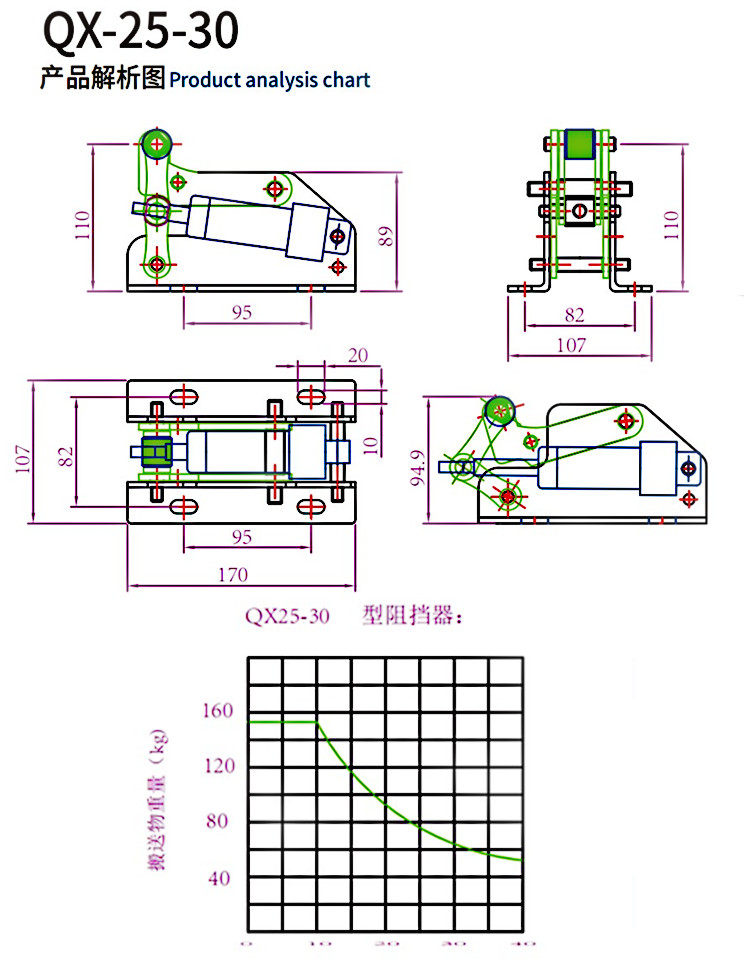

• Lựa chọn theo mã quy cách: Model QX-25-30 thể hiện kích thước dòng xy lanh chặn nhỏ gọn (phù hợp với các yêu cầu tải trọng trung bình và nhỏ).

• Tải trọng và tốc độ: Cần tính toán trọng lượng của khay/pallet kết hợp với tốc độ di chuyển trên băng tải để đảm bảo động năng va đập không vượt quá giới hạn chịu lực của dòng xy lanh cỡ nhỏ này.

• Kiểu tác động: Đây là phiên bản tác động đơn (单作用), cần lưu ý về nguồn cấp khí và áp suất duy trì để đảm bảo lực giữ và hành trình hồi về bằng lò xo luôn ổn định.

•
