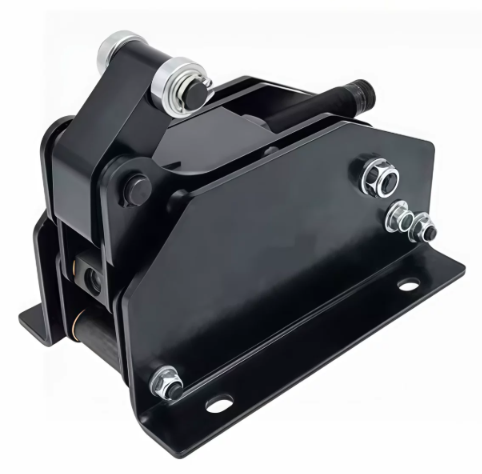

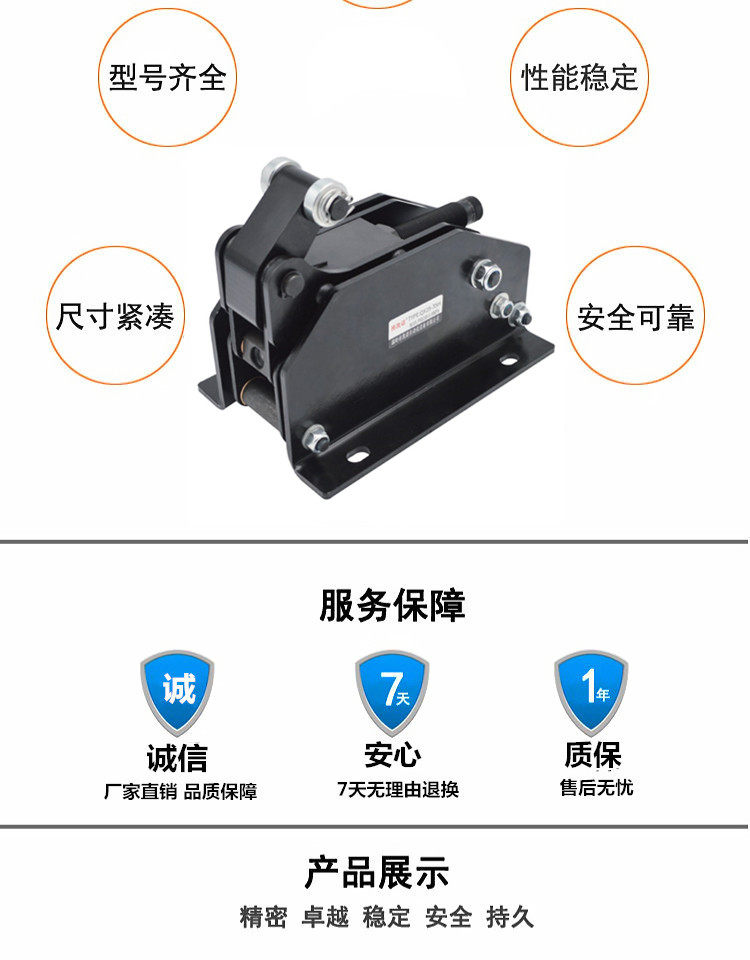

Xy Lanh Chặn Nằm Ngang Cỡ Trung QX-25-35H

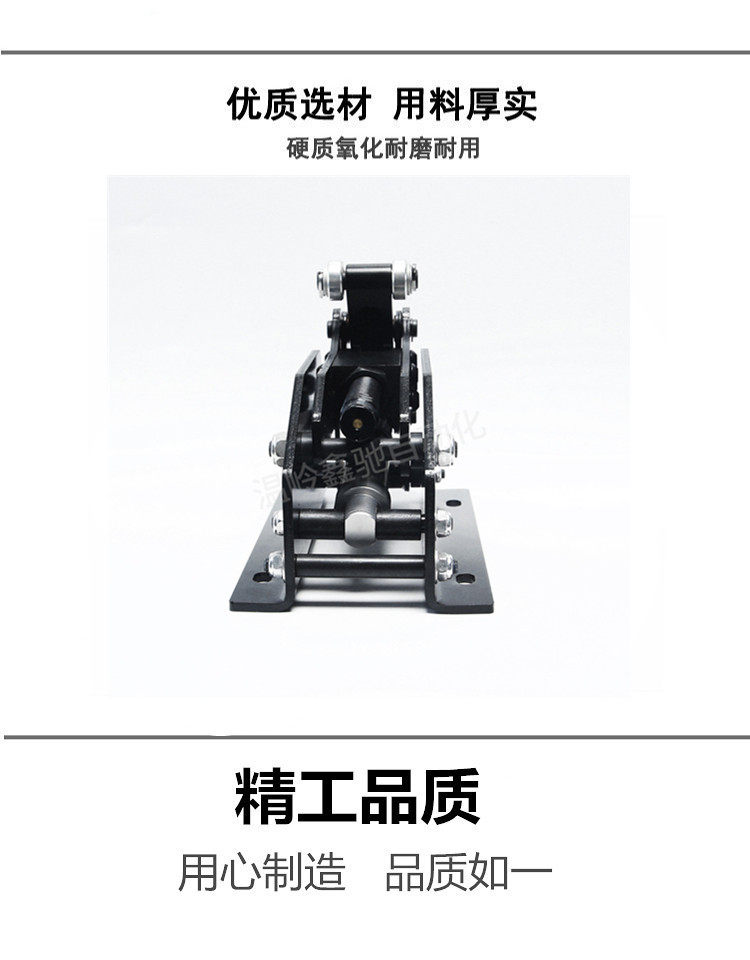

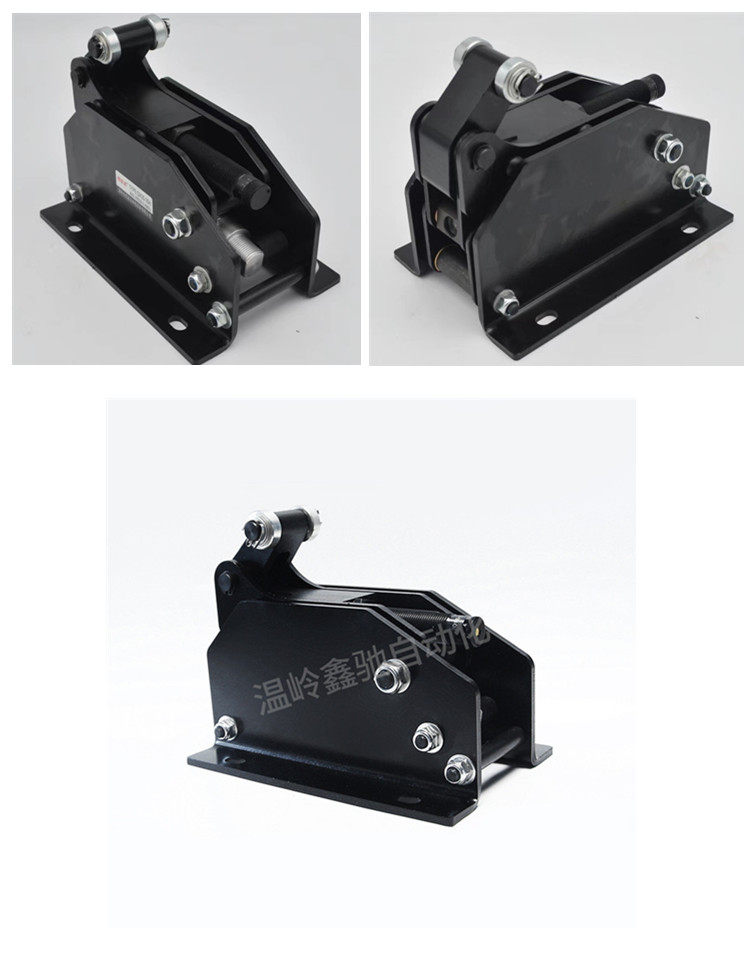

1. Cấu tạo

• Thân và khung bệ ngang cỡ trung (Medium Horizontal Body): Khung thép sơn đen tĩnh điện chắc chắn, thiết kế tối ưu để chịu tải trọng trung bình trong các dây chuyền lắp ráp.

• Con lăn chặn đầu đòn (Roller): Trang bị con lăn giúp giảm thiểu ma sát trượt và mài mòn khi tiếp xúc trực tiếp với pallet hoặc khay sản phẩm.

• Hệ thống giảm chấn tích hợp: Có các tùy chọn đệm giảm chấn bằng lò xo (弹簧缓冲) hoặc giảm chấn thủy lực (液压缓冲) giúp triệt tiêu xung lực va đập.

• Xy lanh khí nén điều khiển: Hỗ trợ linh hoạt các phiên bản tác động đơn (单作用) hoặc tác động kép (双作用) tùy theo nhu cầu vận hành.

• Đế lắp đặt (Mounting Flange): Thiết kế rãnh bắt vít sẵn giúp cố định nhanh chóng, vững chãi xuống khung băng tải.

2. Nguyên lý hoạt động

• Khi hệ thống cấp khí nén vào xy lanh:

  1. Áp lực khí nén điều khiển cơ cấu tay đòn vươn lên vị trí chắn ngang đường đi của pallet trên băng tải.

  2. Cơ chế chặn và giảm chấn: Khi pallet hoặc sản phẩm di chuyển đến va đập vào con lăn, năng lượng va đập được hấp thụ mượt mà thông qua cơ chế giảm chấn lò xo hoặc thủy lực bên trong, giúp vật phẩm dừng lại chính xác tại điểm định vị mà không gây chấn động mạnh.

  3. Khi cần cho sản phẩm di chuyển tiếp, van điều khiển xả/cấp khí để hạ tay đòn xuống dưới mặt phẳng băng tải, giải phóng hành trình.

3. Ứng dụng

• Hệ thống băng tải công nghiệp (Conveyor Systems): Dùng làm trạm chặn, dừng và định vị pallet, khay sản phẩm trong các dây chuyền sản xuất tự động.

• Bàn thao tác tự động hóa: Kiểm soát dòng chảy sản phẩm trước các trạm lắp ráp, trạm kiểm tra chất lượng (QC) hoặc robot gắp thả.

4. Cách tính toán lựa chọn

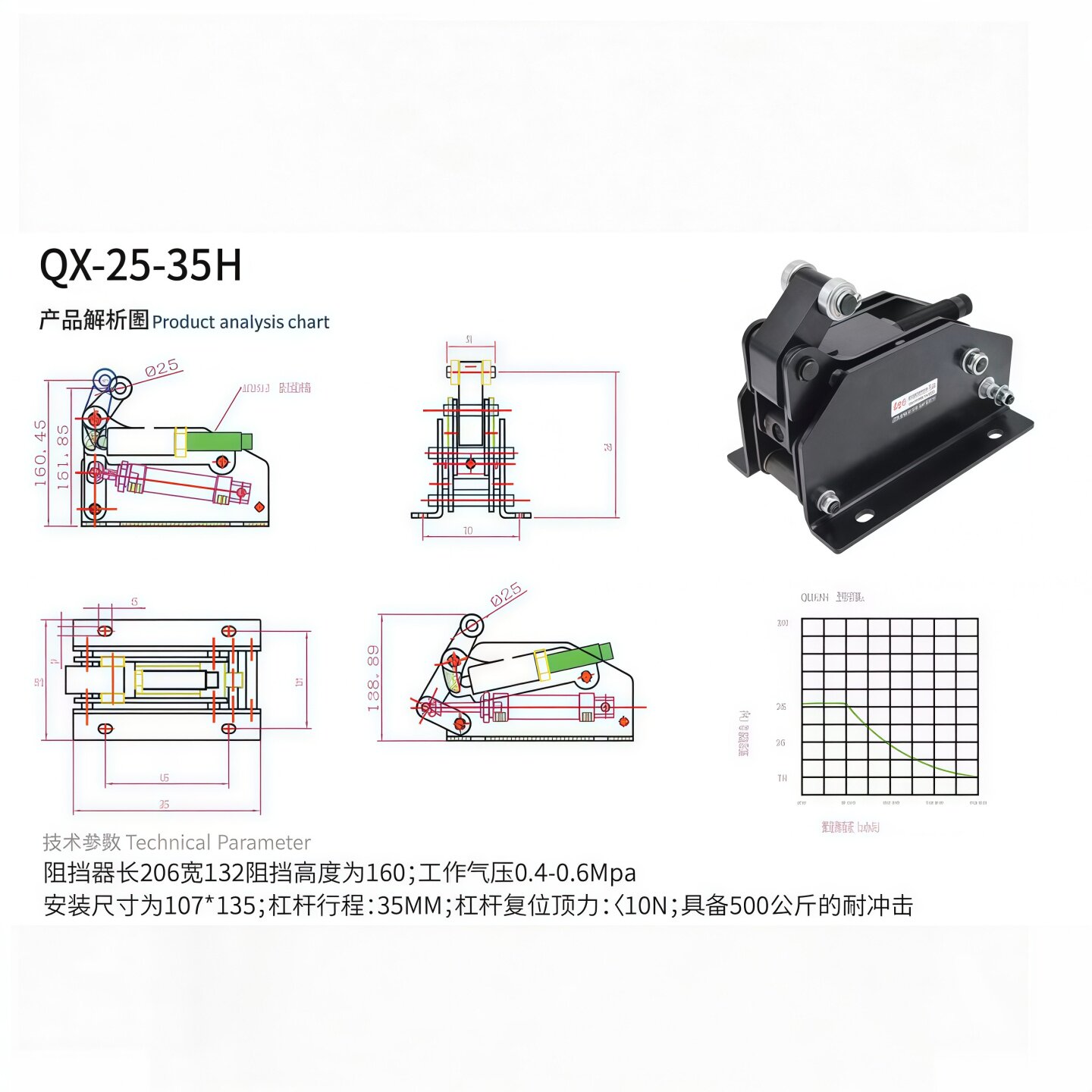

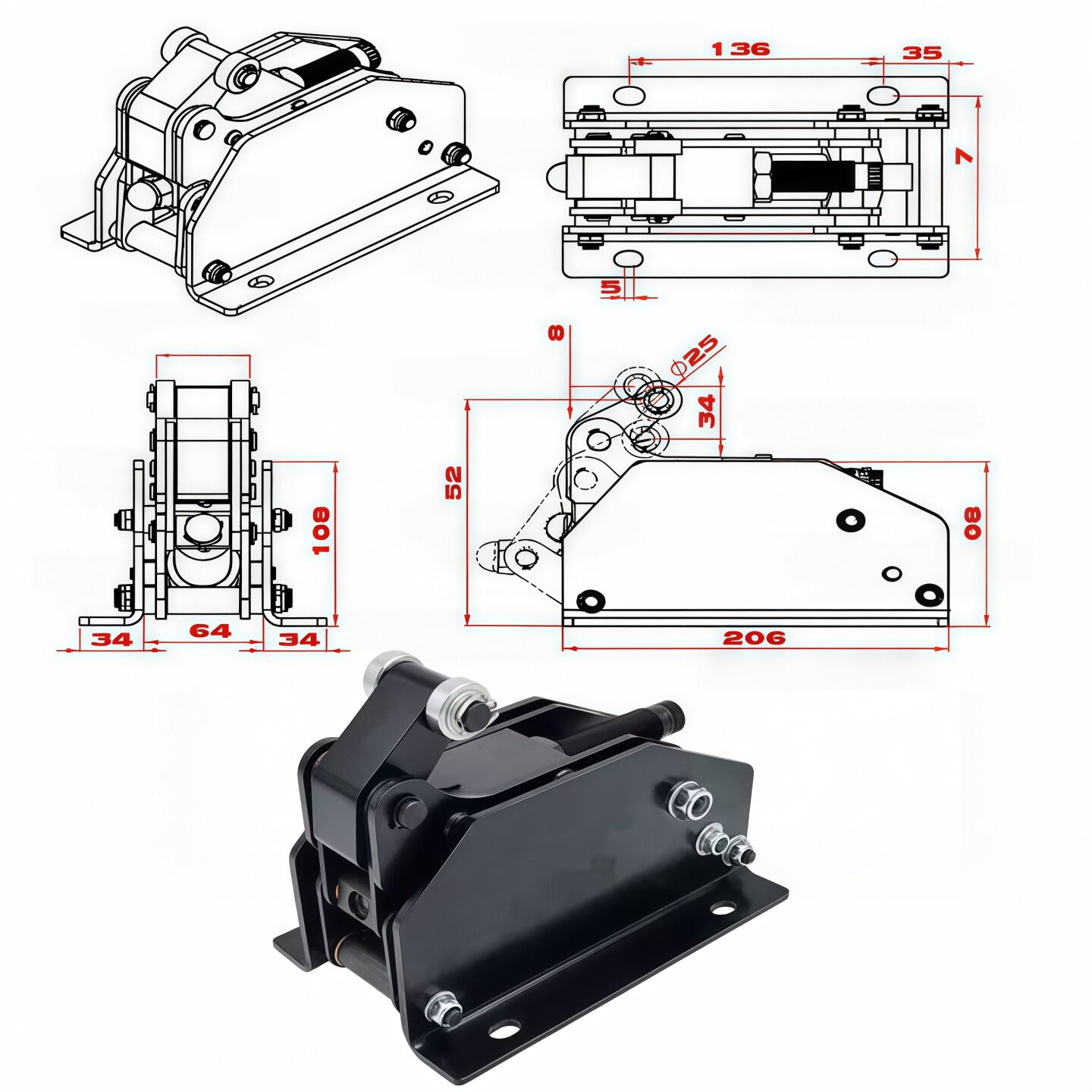

• Lựa chọn theo mã quy cách: Model QX-25-35H (hoặc các mã tương đương F1730.25.35, AMSLD25-50) thuộc phân khúc cỡ trung, phù hợp cho tải trọng vừa.

• Chọn loại giảm chấn:

  • Giảm chấn lò xo (弹簧缓冲): Phù hợp cho tốc độ và tải trọng vừa phải, hồi vị nhanh.

  • Giảm chấn thủy lực (液压缓冲): Phù hợp cho các ứng dụng có trọng lượng lớn hơn hoặc yêu cầu hấp thụ va đập êm ái tuyệt đối.

• Chọn kiểu tác động: Cân nhắc giữa phiên bản tác động đơn (单作用) và tác động kép (双作用) dựa trên thiết kế mạch khí nén của hệ thống.

5. Các lưu ý khi sử dụng

• Giới hạn lực va đập: Không để pallet có tải trọng hoặc vận tốc vượt quá giới hạn thiết kế đâm trực diện vào thiết bị, tránh làm hỏng cơ cấu giảm chấn thủy lực/lò xo bên trong.

• Ổn định áp suất khí nén: Duy trì nguồn cấp khí nén ổn định để đảm bảo lực giữ và hành trình vươn/hạ luôn chính xác.

• Bảo dưỡng định kỳ: Kiểm tra độ rò rỉ khí của đường ống và tra mỡ bôi trơn tại vị trí con lăn, các khớp trục xoay để duy trì tuổi thọ cơ khí.

•
