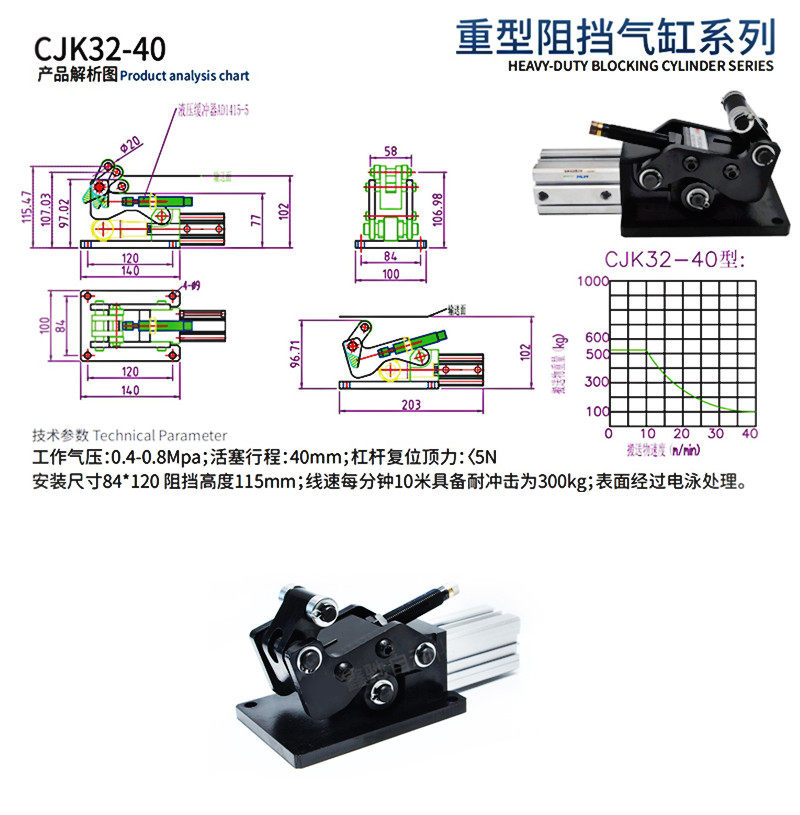

Xy Lanh Chặn Nằm Ngang Hạng Nặng AMSLD32-40 (CJK32-40)

1. Cấu tạo

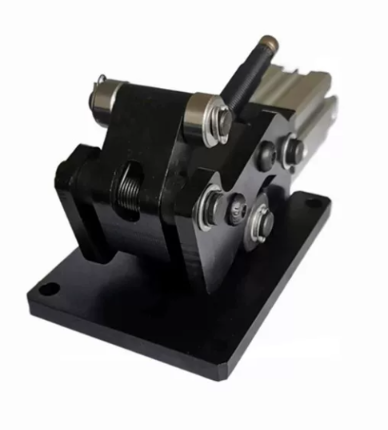

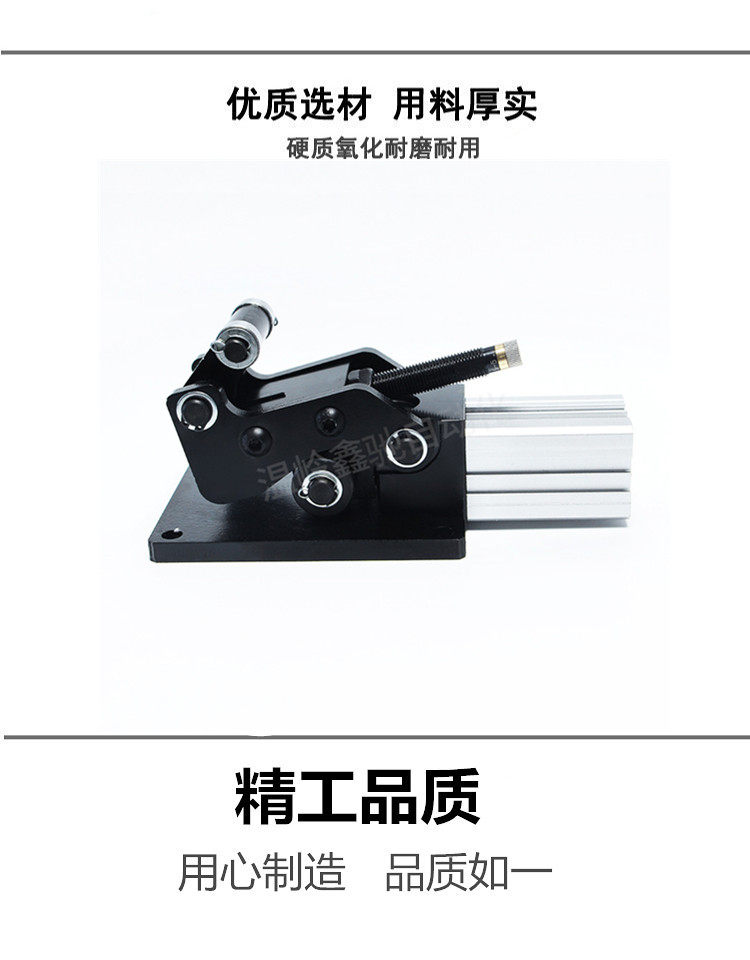

• Thân và khung bệ ngang hạng nặng (Heavy-duty Horizontal Body): Khung thép nguyên khối sơn đen tĩnh điện cực kỳ chắc chắn, được thiết kế chuyên dụng để chịu lực tác động và va đập lớn trong các dây chuyền công nghiệp.

• Con lăn chặn đầu đòn (Roller): Trang bị con lăn chịu lực giúp giảm thiểu tối đa ma sát trượt và mài mòn khi tiếp xúc trực tiếp với pallet hoặc khay sản phẩm.

• Hệ thống giảm chấn thủy lực tích hợp: Tích hợp bộ phận giảm chấn (như dòng CJK tương đương) giúp hấp thụ xung lực va đập mạnh khi vật nặng di chuyển tốc độ cao.

• Xy lanh khí nén điều khiển (AMSLD32-40): Cụm xy lanh khí nén công nghiệp với đường kính piston và hành trình phù hợp, điều khiển hành trình vươn lên/hạ xuống của tay đòn chặn.

• Đế lắp đặt lớn (Mounting Base): Bản đế dày dặn có các lỗ bắt vít giúp cố định vững chãi xuống khung băng tải.

2. Nguyên lý hoạt động

• Khi hệ thống điều khiển cấp khí nén vào xy lanh:

  1. Áp lực khí nén đẩy piston dịch chuyển, nâng cơ cấu tay đòn và con lăn vươn lên vị trí chắn ngang đường đi của pallet trên băng tải.

  2. Cơ chế chặn và hấp thụ va đập: Khi pallet hoặc sản phẩm nặng di chuyển đến và va đập vào con lăn, lực va đập được hấp thụ mượt mà thông qua cơ cấu đòn bẩy và bộ giảm chấn thủy lực bên trong, giúp vật phẩm giảm tốc và dừng lại chính xác tại điểm định vị.

  3. Khi cần giải phóng sản phẩm, van điều khiển xả/cấp khí để hạ cơ cấu tay đòn xuống dưới mặt phẳng băng tải, cho phép pallet tiếp tục di chuyển.

3. Ứng dụng

• Hệ thống băng tải công nghiệp nặng (Conveyor Systems): Dùng làm trạm dừng, chặn và định vị pallet, khay hàng hóa trọng lượng lớn trong các dây chuyền sản xuất tự động.

• Ngành tự động hóa & Kho thông minh: Kiểm soát dòng chảy của các sản phẩm hoặc thùng hàng nặng trước các trạm lắp ráp, robot gắp thả hoặc trạm kiểm tra chất lượng (QC).

4. Cách tính toán lựa chọn

• Lựa chọn theo mã quy cách: Model AMSLD32-40 (tương đương chuẩn CJK32-40) thuộc dòng hạng nặng (Heavy-duty), chuyên dùng cho các ứng dụng có tải trọng lớn.

• Tính toán tải trọng và vận tốc: Cần xác định trọng lượng của pallet/sản phẩm kết hợp với tốc độ di chuyển trên băng tải để đảm bảo động năng va đập nằm trong giới hạn hấp thụ của bộ giảm chấn thủy lực.

• Áp suất khí nén cấp: Duy trì nguồn cấp khí nén ổn định (thường trong khoảng 0.4 – 0.7 MPa) để đảm bảo lực giữ và lực đẩy của xy lanh luôn đạt hiệu năng tối ưu.

5. Các lưu ý khi sử dụng

• Giới hạn lực va đập: Không sử dụng cho các pallet có trọng lượng hoặc vận tốc vượt quá giới hạn chịu tải thiết kế, tránh làm quá tải bộ giảm chấn thủy lực hoặc gây biến dạng cơ khí tay đòn.

• Kiểm tra hành trình: Đảm bảo không gian lắp đặt thoáng, không bị kẹt vật cản trong quá trình tay đòn nhô lên hoặc hạ xuống.

• Bảo dưỡng định kỳ: Thường xuyên kiểm tra độ rò rỉ khí nén của đường ống, kiểm tra hiệu năng giảm chấn và tra mỡ bôi trơn định kỳ tại vị trí con lăn, các khớp trục xoay để duy trì tuổi thọ thiết bị.

•
