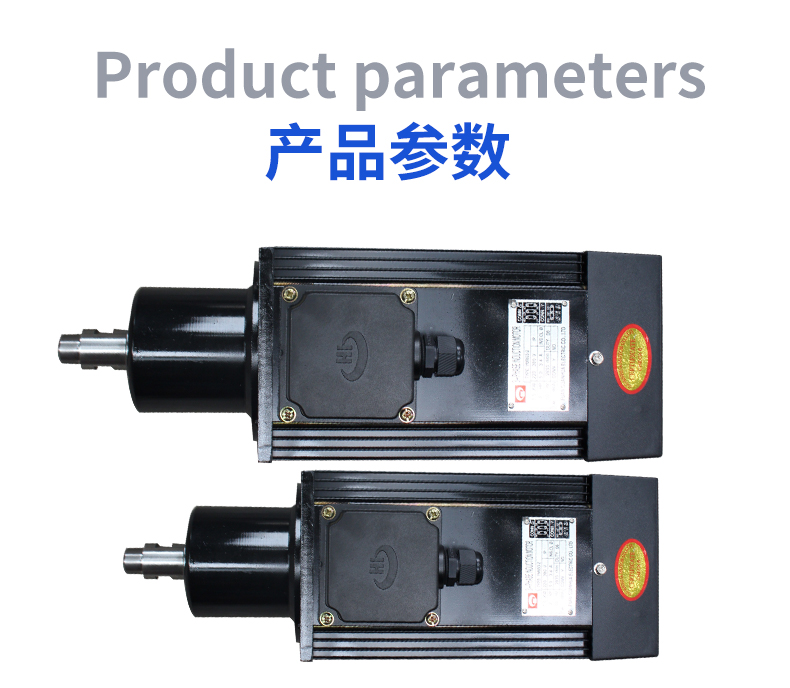

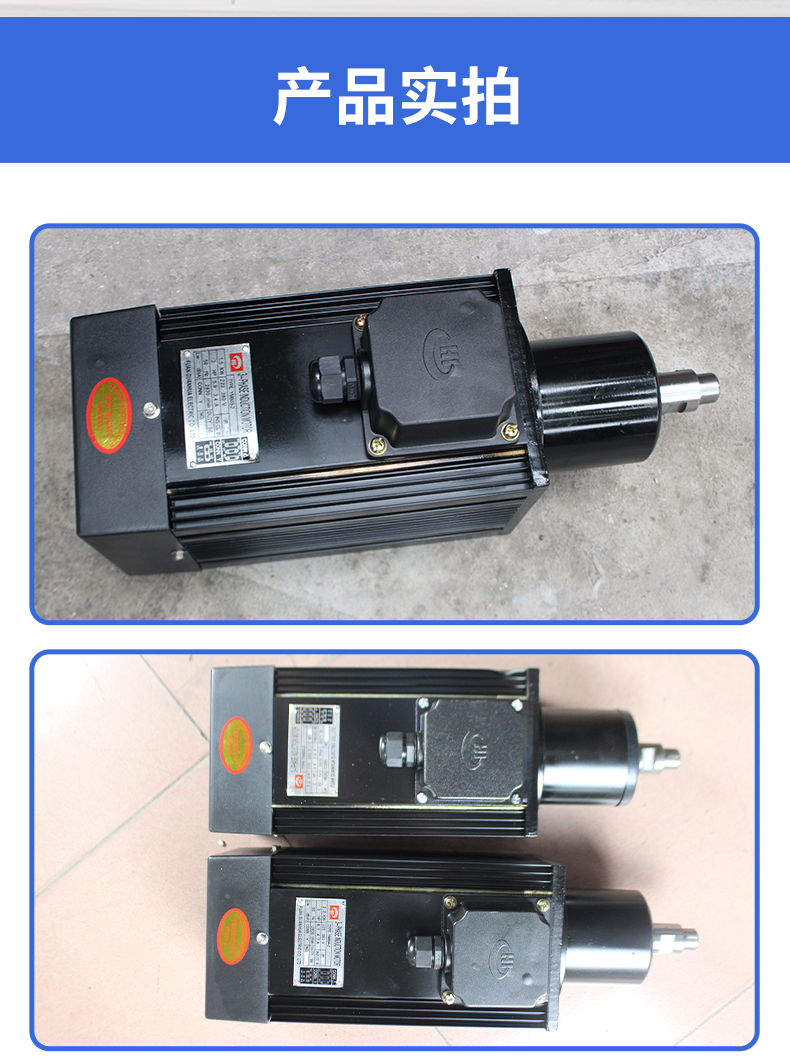

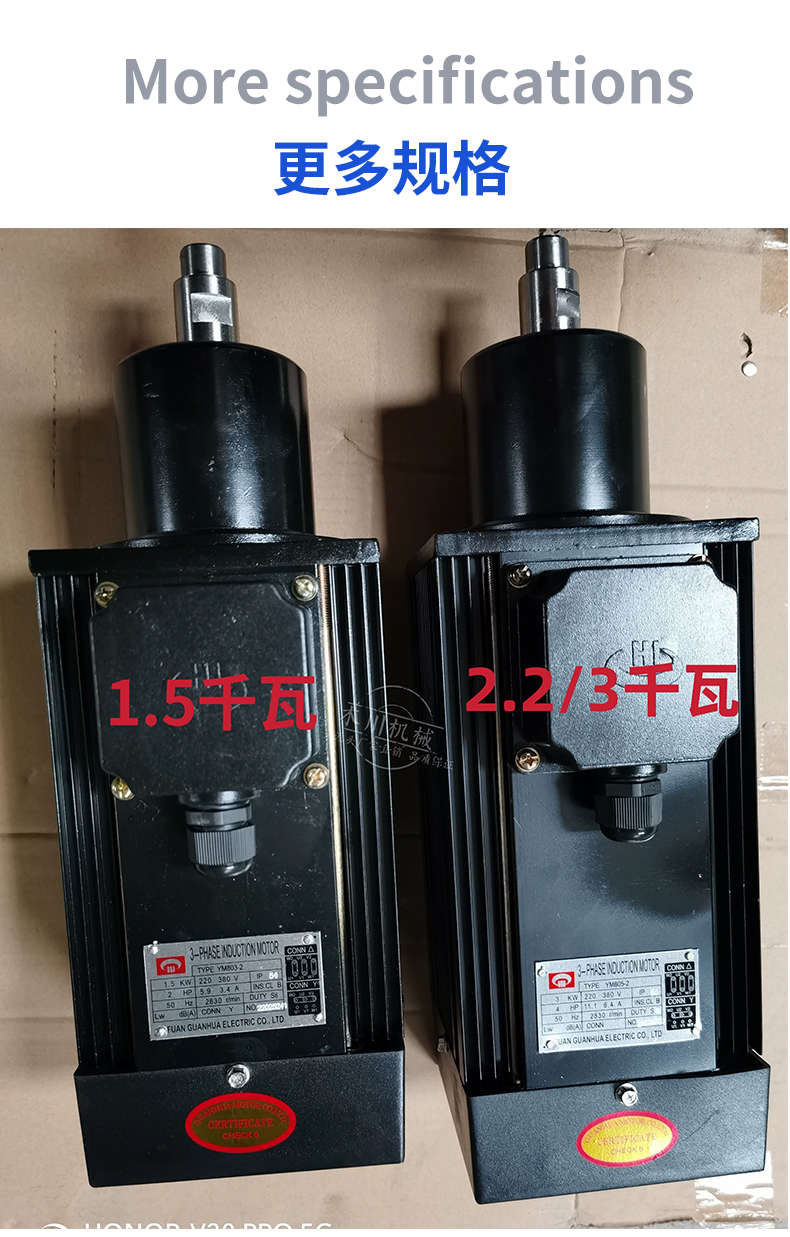

1. Cấu tạo

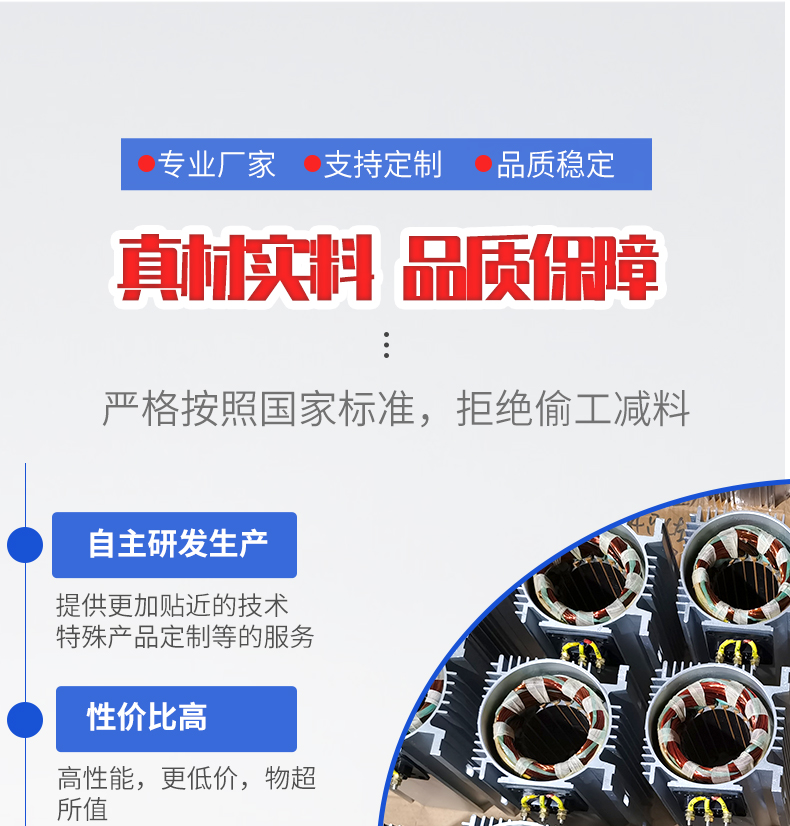

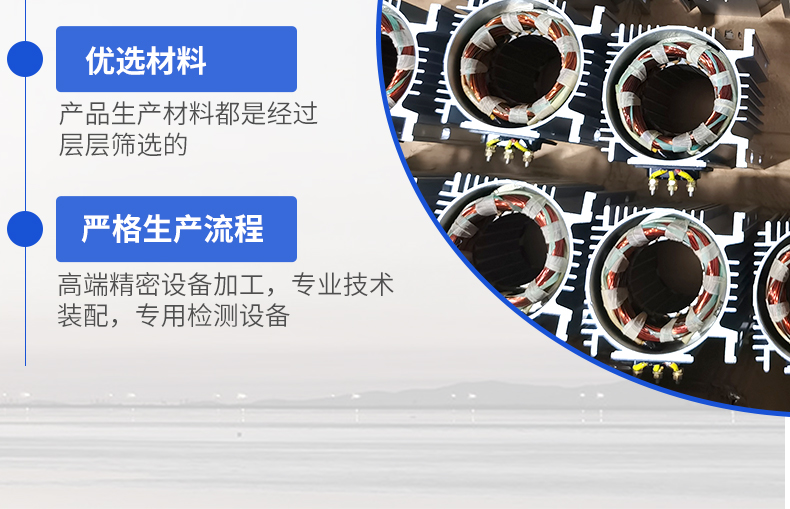

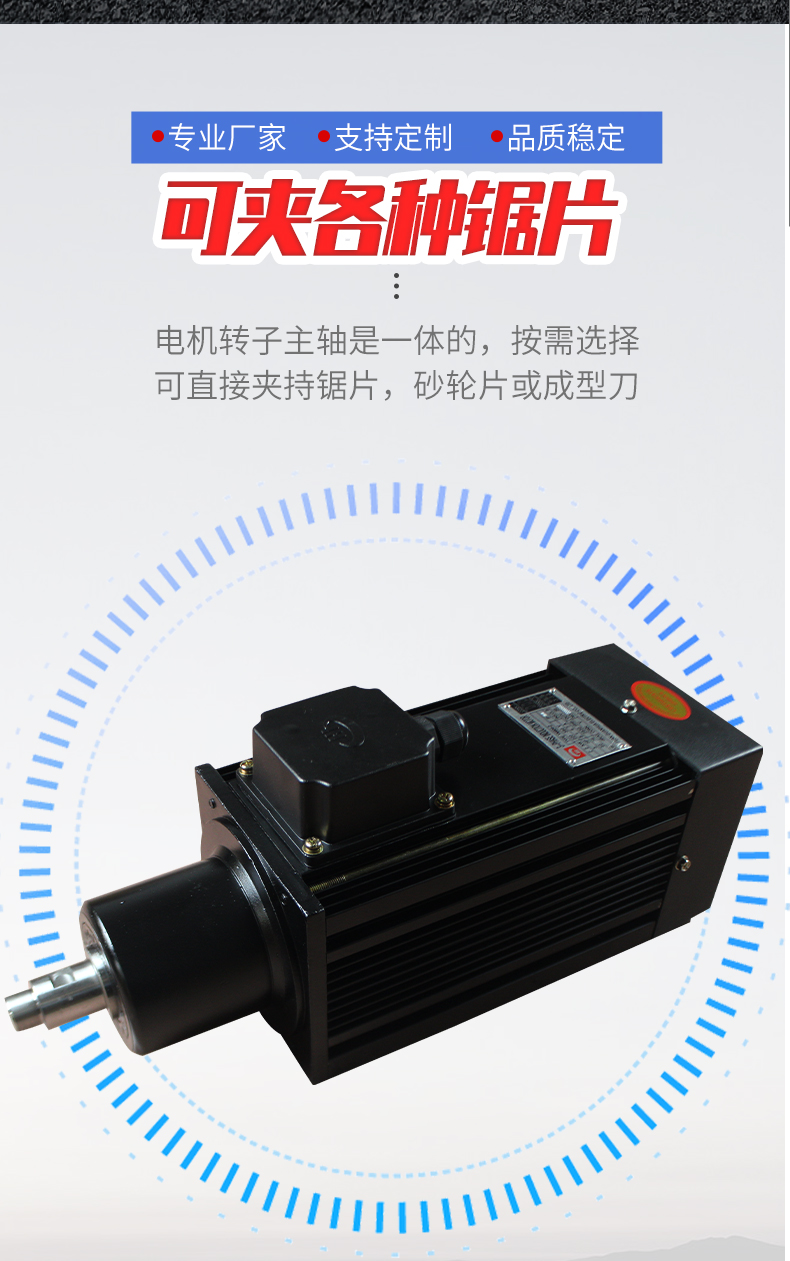

| Bộ phận | Chức năng |
|---|---|
| Thân vỏ nhôm đúc sơn đen, có cánh tản nhiệt | Chịu lực, tản nhiệt, bắt chân đế lên khung máy |
| Stator | Cuộn dây 3 pha trên lõi thép silic, tạo từ trường quay |
| Rotor | Quay theo từ trường, truyền mô-men ra trục |
| Trục ra (đặt theo yêu cầu 15-20 ngày) | Nối với khớp nối, bánh đai hoặc cơ cấu kẹp dụng cụ |

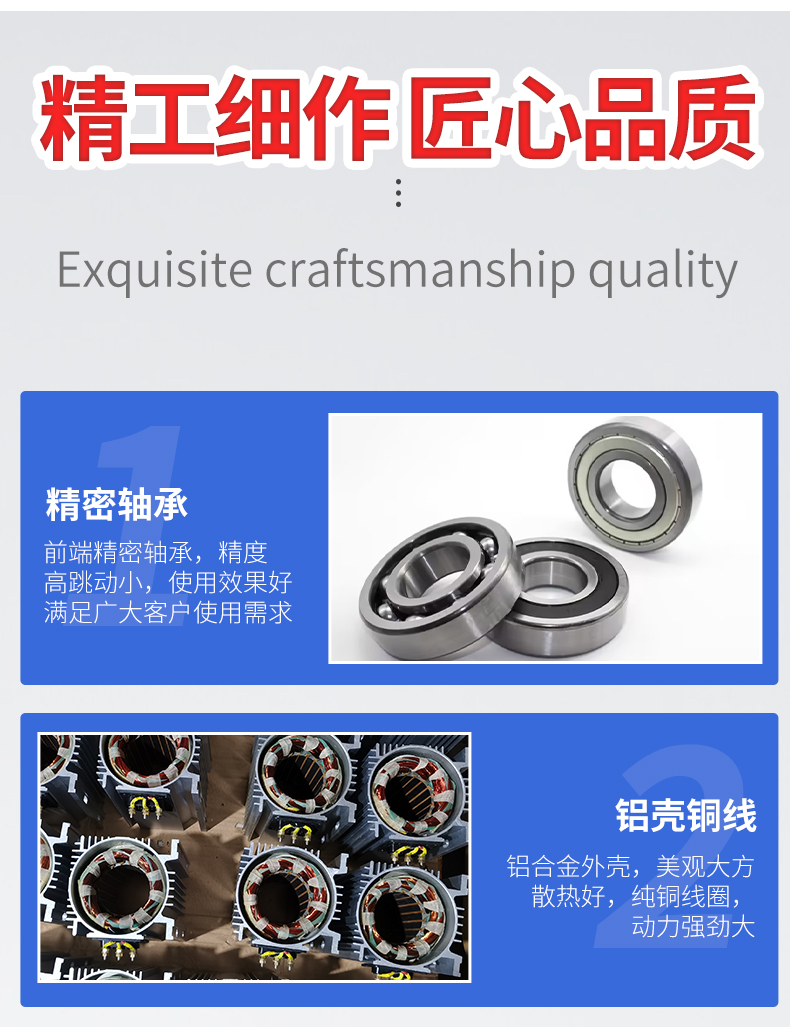

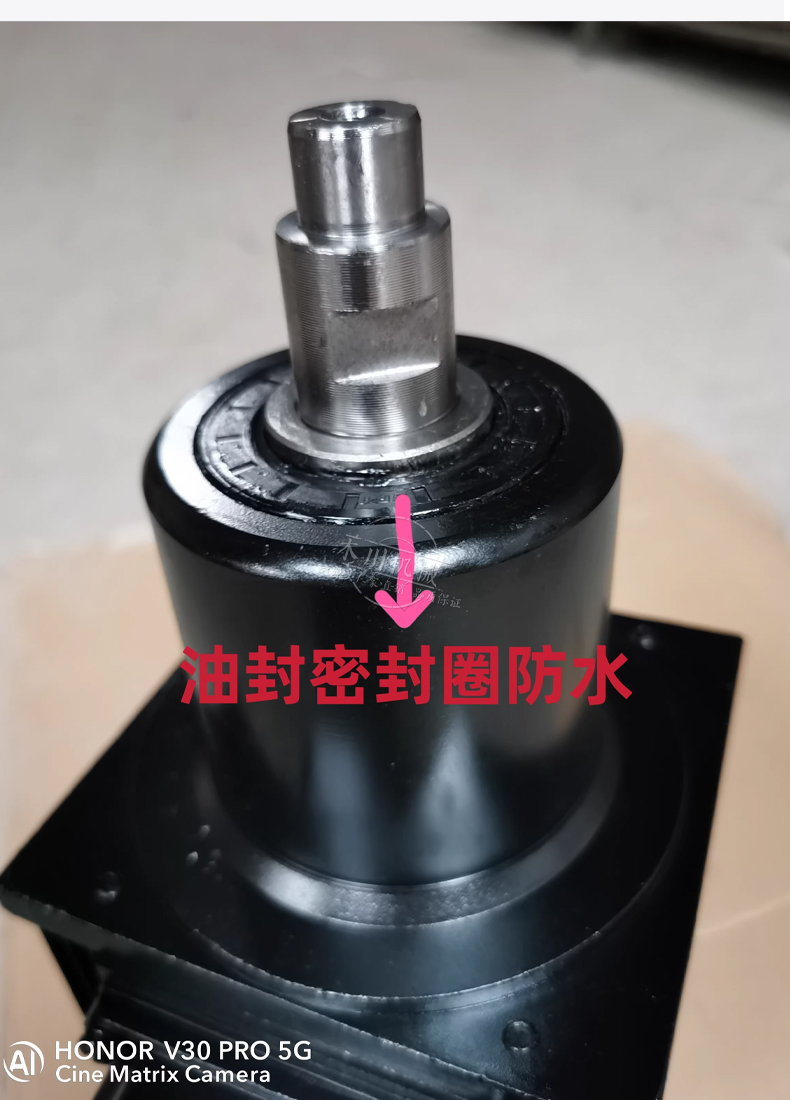

| Nắp bích và vòng bi chính xác cao | Đỡ trục, chịu lực hướng kính và dọc trục |

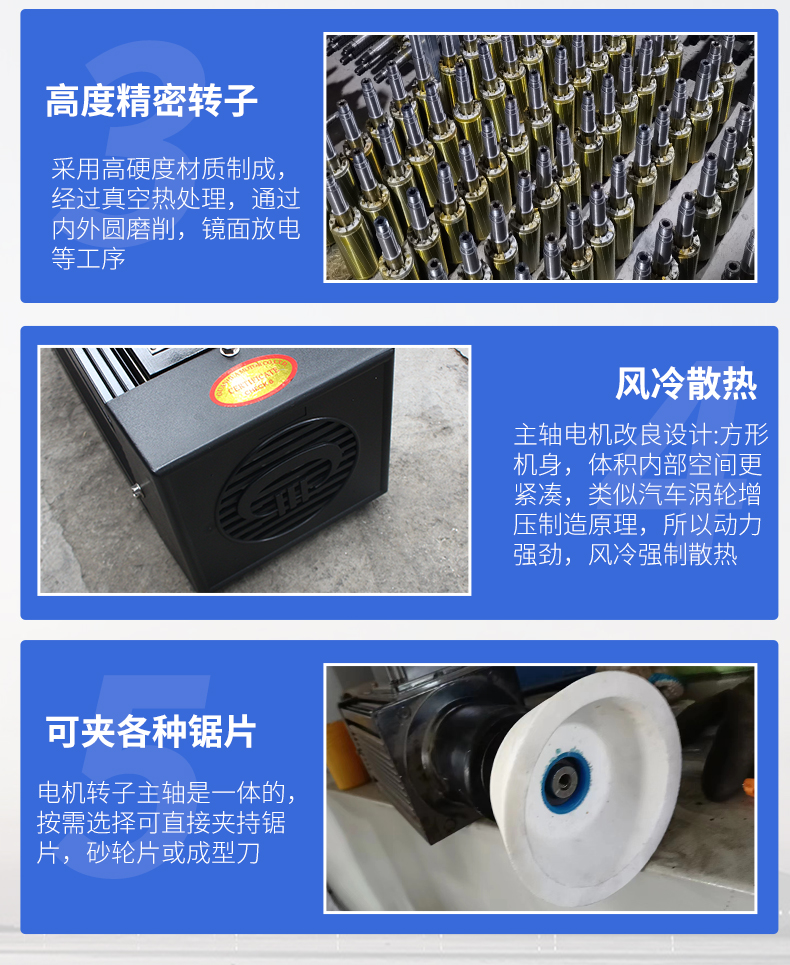

| Quạt gió đuôi motor | Thổi gió qua cánh tản nhiệt để làm mát |
| Hộp đấu dây | Nối dây nguồn 3 pha từ biến tần |
| Tem thông số | Ghi công suất, điện áp, dòng, tần số, tốc độ |
2. Nguyên lý hoạt động
Đây là động cơ điện 3 pha. Biến tần cấp dòng 3 pha có tần số điều chỉnh được, tạo từ trường quay trong stator, cảm ứng dòng trong rotor và sinh mô-men làm trục quay. Tốc độ tính theo n = 120·f/p. Nếu motor 2 cực thì 50Hz cho khoảng 3.000 v/p, khoảng 100Hz cho khoảng 6.000 v/p. Vì vậy sản phẩm cần biến tần để điều chỉnh tốc độ, khởi động mềm và bảo vệ motor.
Quạt đuôi thổi gió qua cánh tản nhiệt giúp motor chạy bền khi làm việc liên tục, không cần bơm và két nước như spindle làm mát nước.

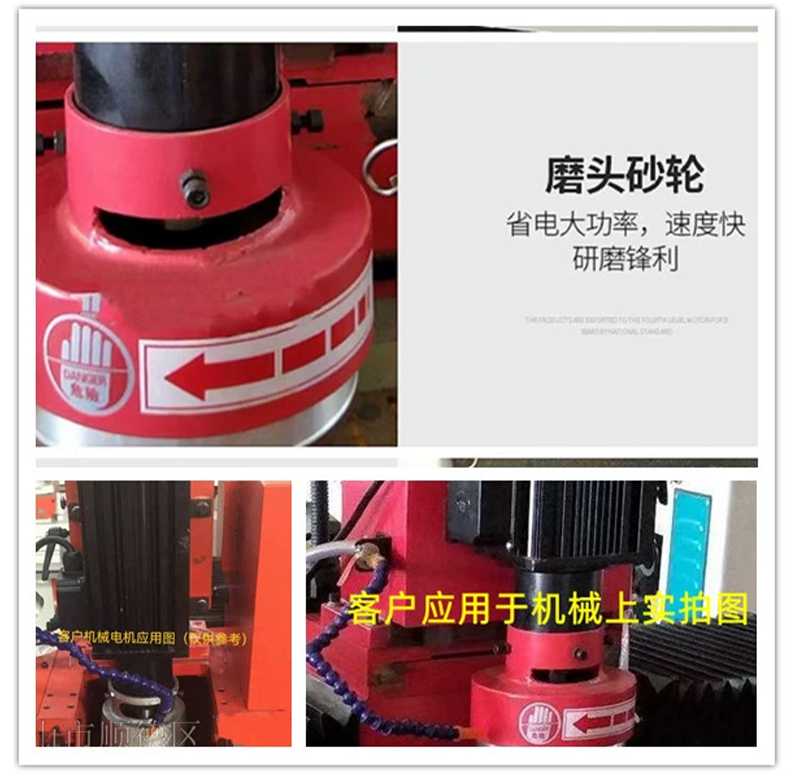

3. Ứng dụng
- Trục chính cho máy CNC cỡ vừa gia công gỗ, nhựa, nhôm mỏng
- Máy cắt nhôm, cắt góc, xẻ gỗ (khi lắp thêm mặt bích và lưỡi cưa phù hợp)
- Máy khoan, phay, mài tự động hóa cần motor công suất 1,5-3kW
- Cơ cấu truyền động qua khớp nối hoặc bánh đai trong dây chuyền
- Máy chuyên dụng gia công cửa nhôm kính, đồ gỗ
4. Cách chọn động cơ trục chính CNC

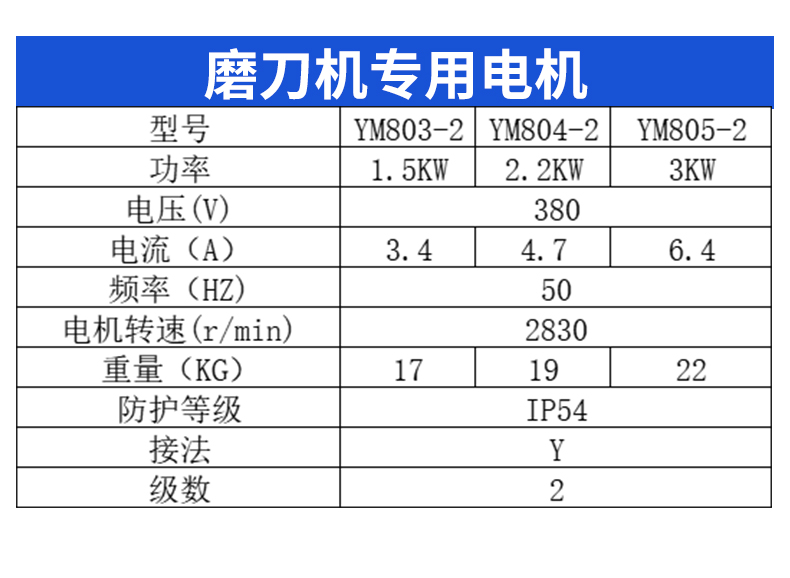

- Công suất: 1,5kW cho vật liệu nhẹ, 2,2-3kW cho tải nặng hoặc chạy liên tục.
- Biến tần: công suất dư 20-30%, khớp dòng định mức (3,8A cho 1,5kW, 6,8A cho 3kW ở 380V), hỗ trợ đến 100Hz nếu cần 6.000 v/p.
- Tốc độ: xác nhận tốc độ định mức trên tem. Không chạy quá tốc độ tối đa của dụng cụ lắp trên trục.
- Kiểu và kích thước đầu trục: đo đường kính, chiều dài, có then hay không để khớp với khớp nối, bánh đai hoặc đầu kẹp. Đây là điểm dễ nhầm nhất ở loại motor này.

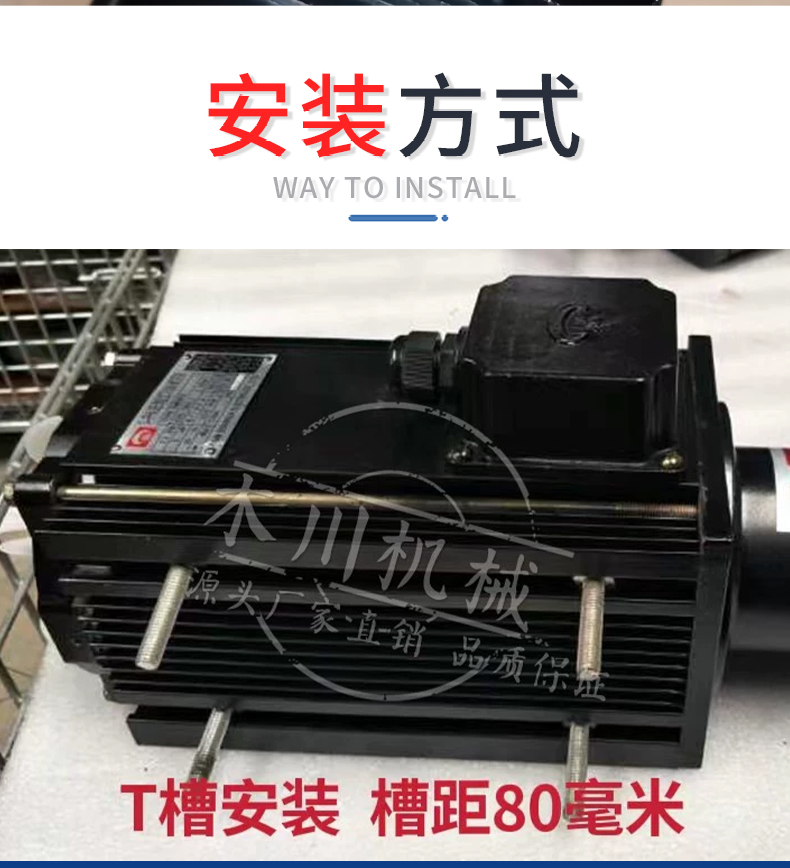

- Kích thước lắp đặt: đo chân đế, khoảng cách lỗ bắt, chiều cao tâm trục.
- Chiều quay: xác nhận đảo chiều được bằng biến tần hoặc hoán đổi 2 pha.
- Môi trường: nơi nhiều bụi nhôm hoặc gỗ cần vệ sinh quạt, kiểm tra cấp bảo vệ IP.
- Datasheet, độ đảo trục, bảo hành: ưu tiên có tem rõ ràng, bảo hành 12 tháng.
