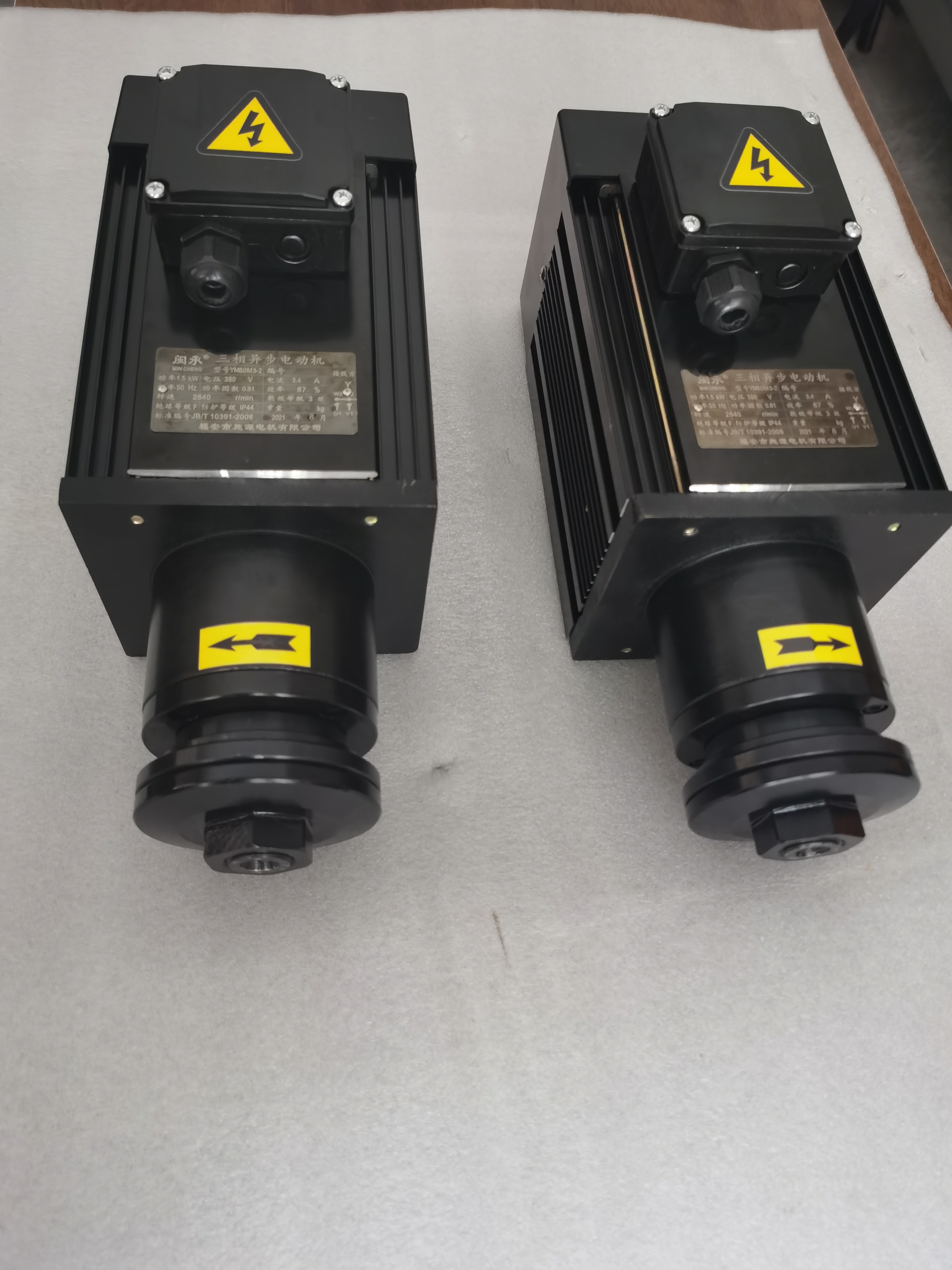

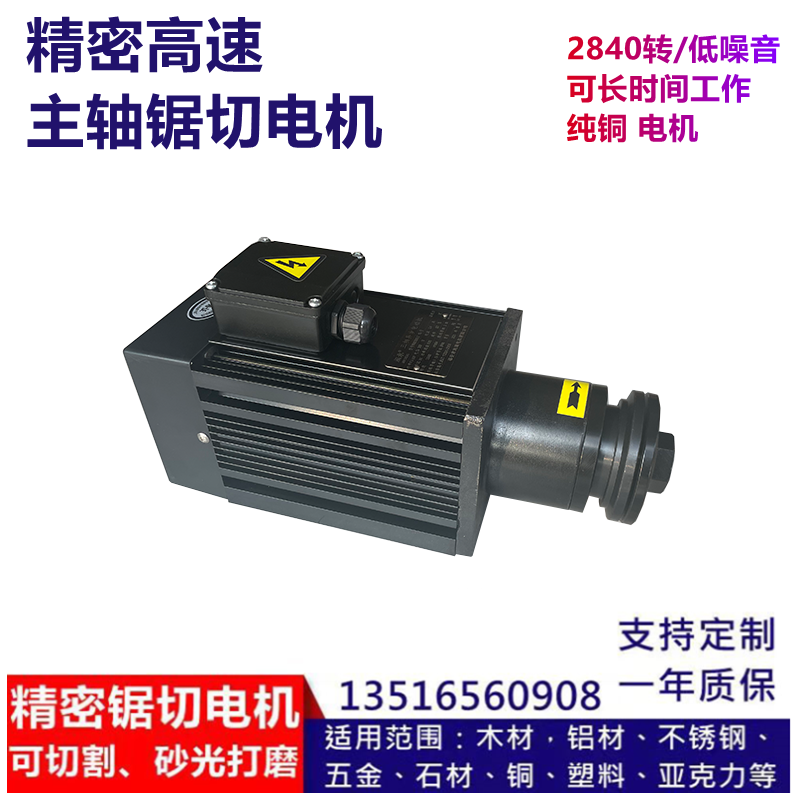

1. Cấu tạo
| Bộ phận | Chức năng |
|---|---|

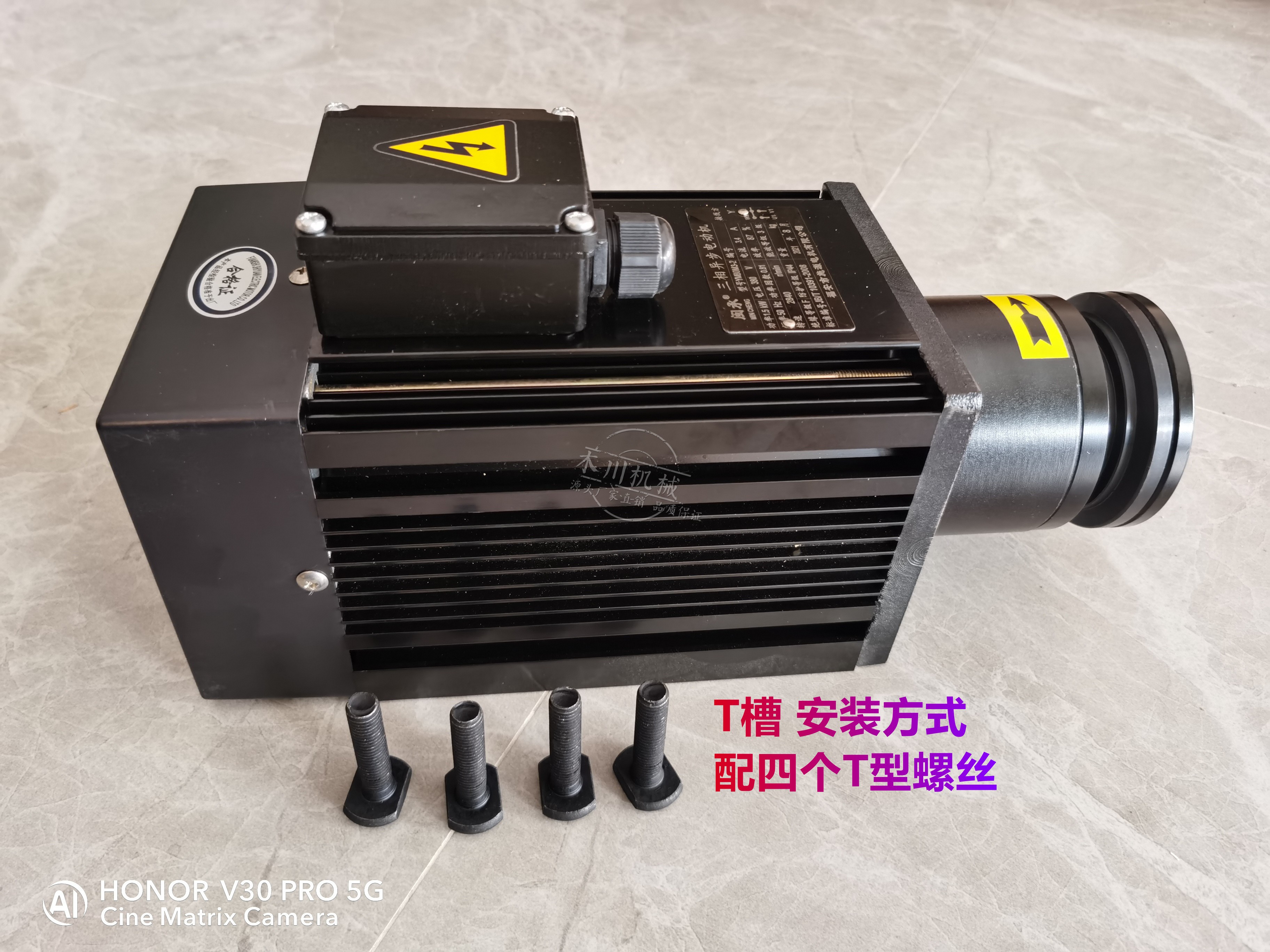

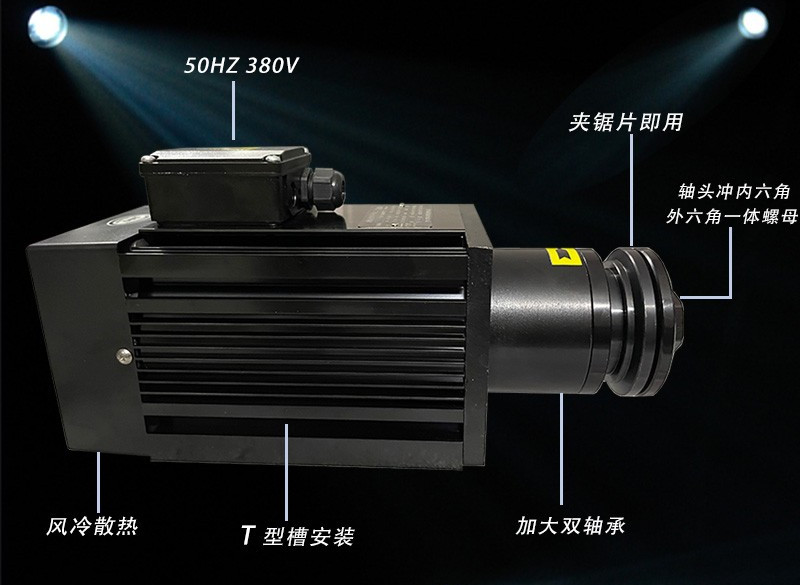

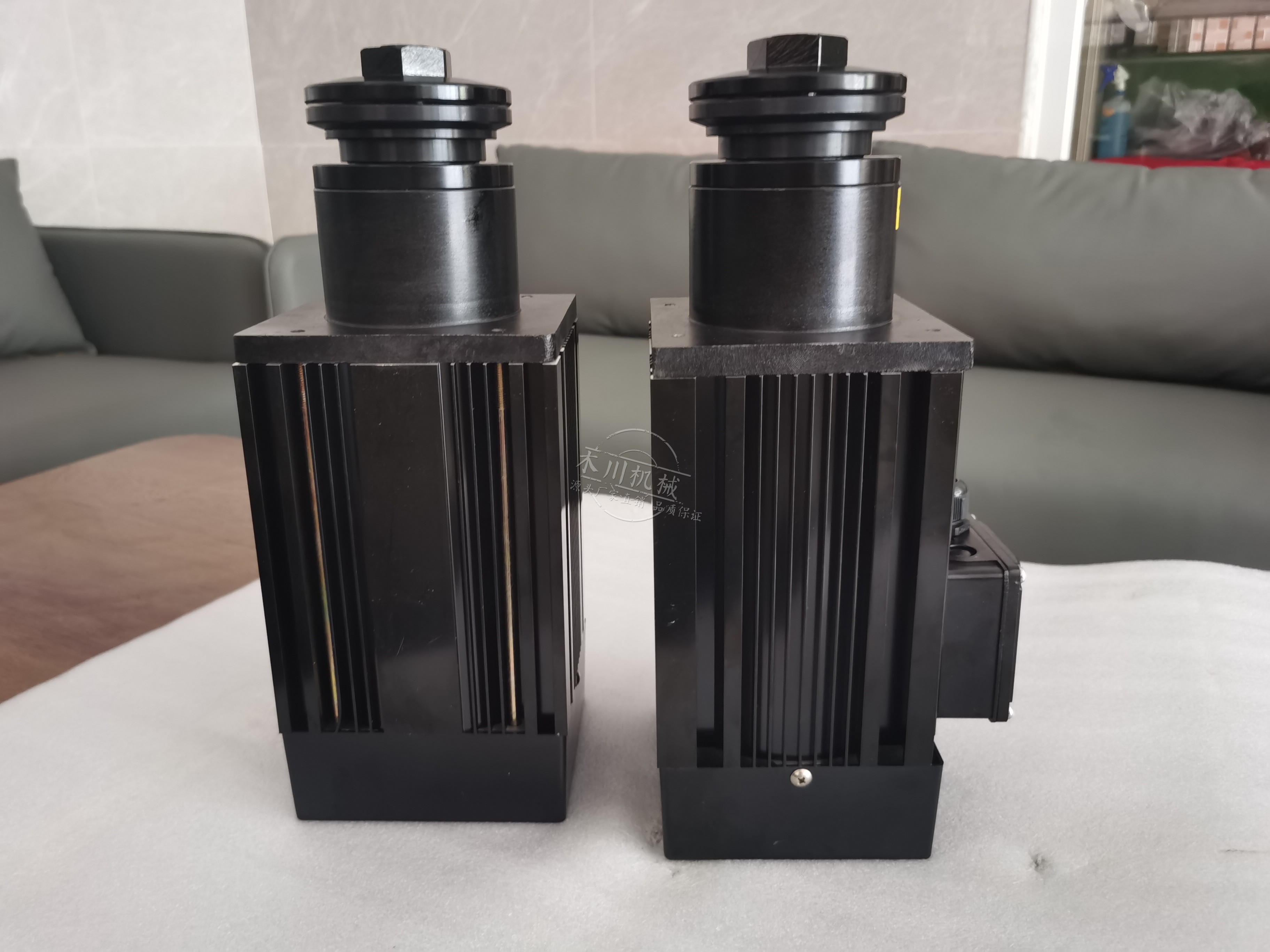

| Thân vỏ nhôm đúc sơn đen, cánh tản nhiệt | Chịu lực, tản nhiệt, bắt chân đế |

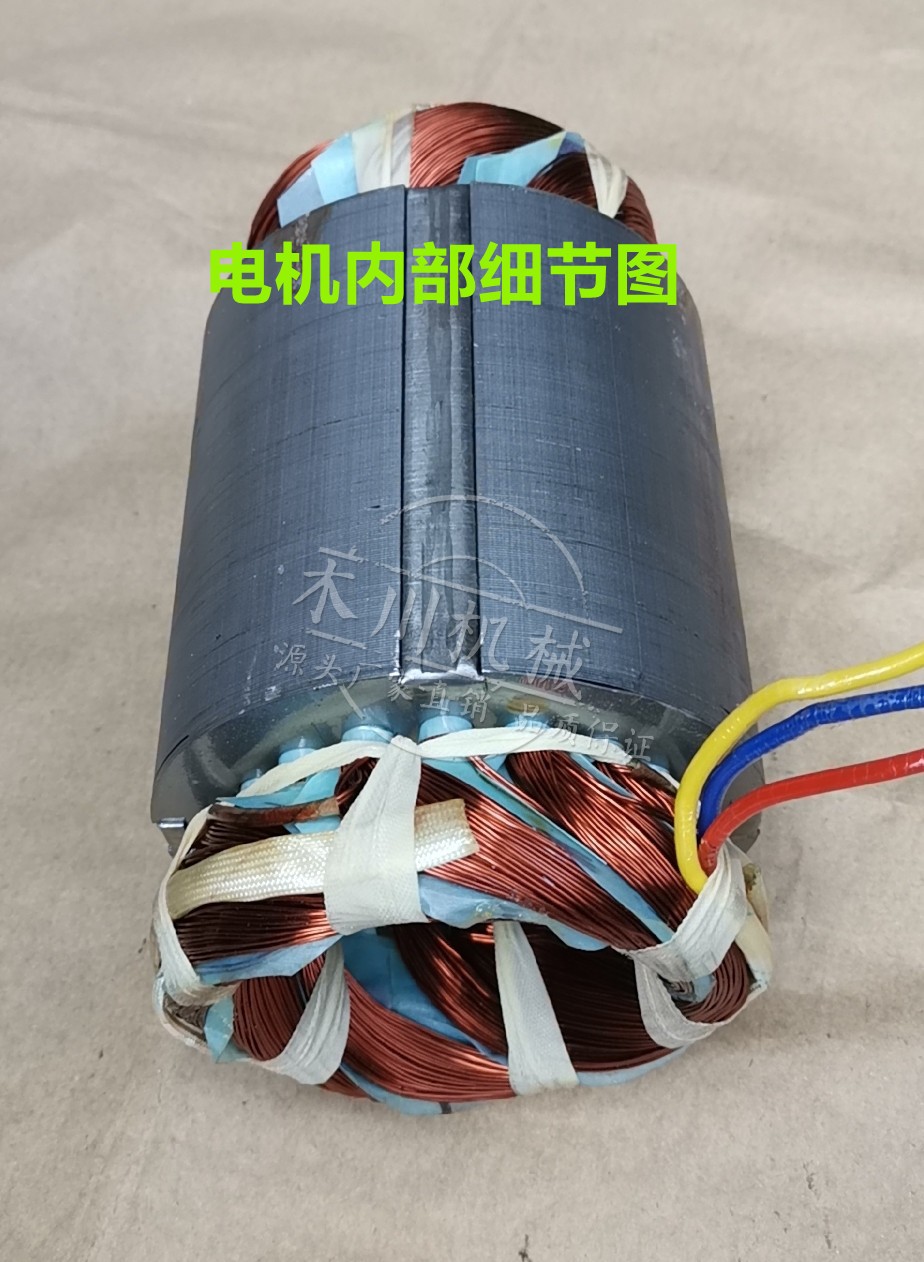

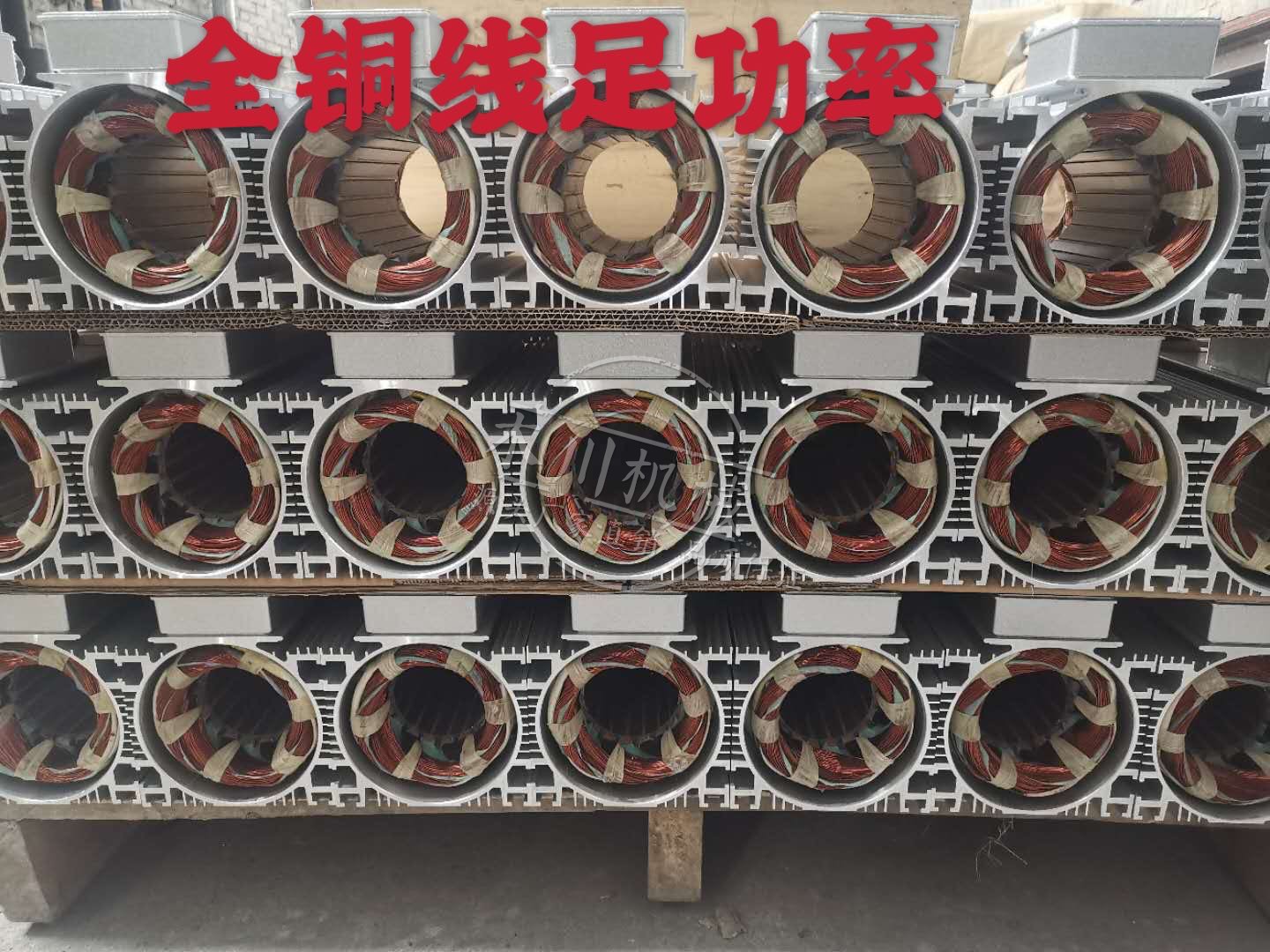

| Stator dây đồng nguyên chất | Cuộn dây 3 pha, tạo từ trường quay, ít nóng hơn dây nhôm |
| Rotor | Quay theo từ trường, truyền mô-men |

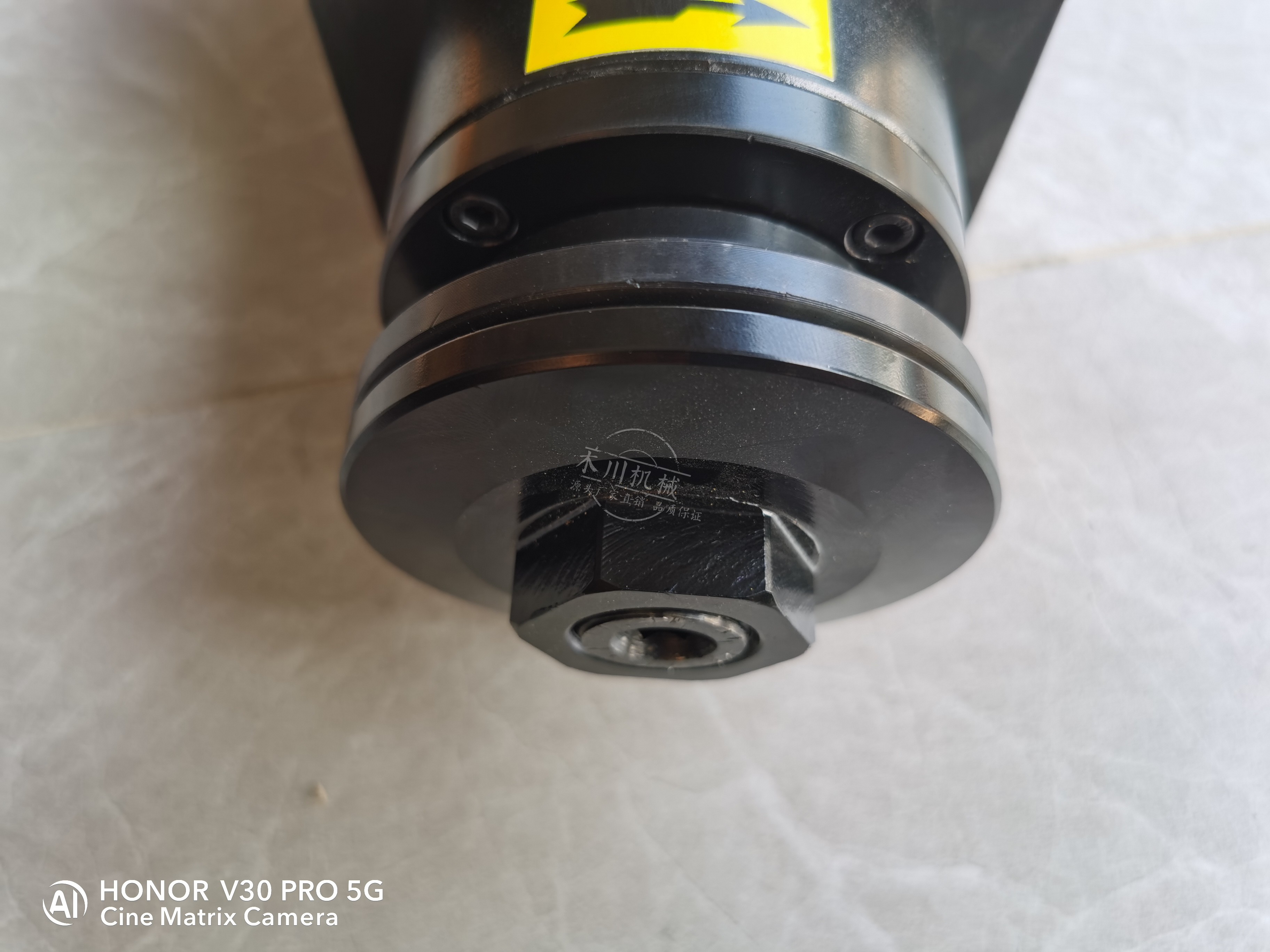

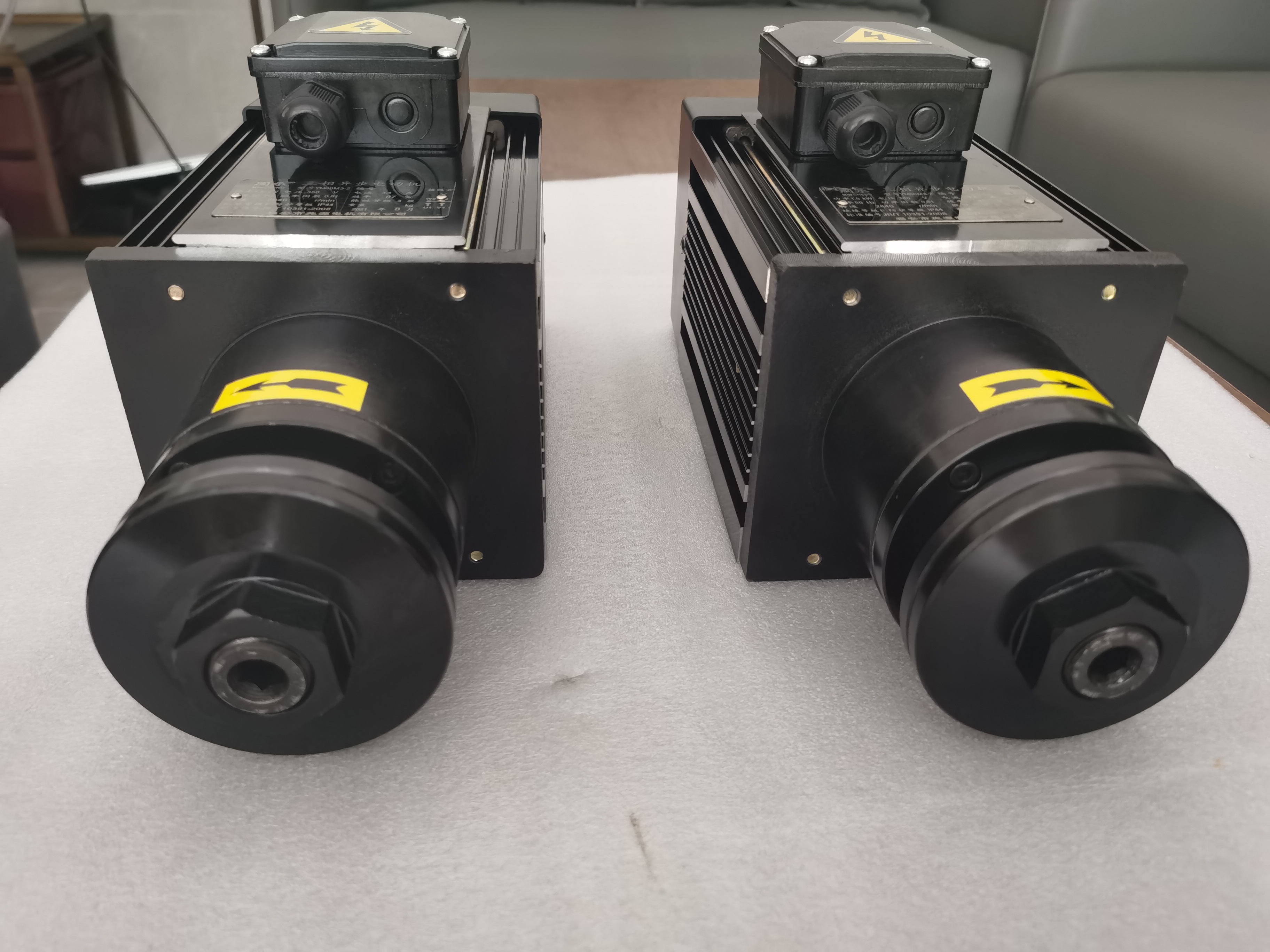

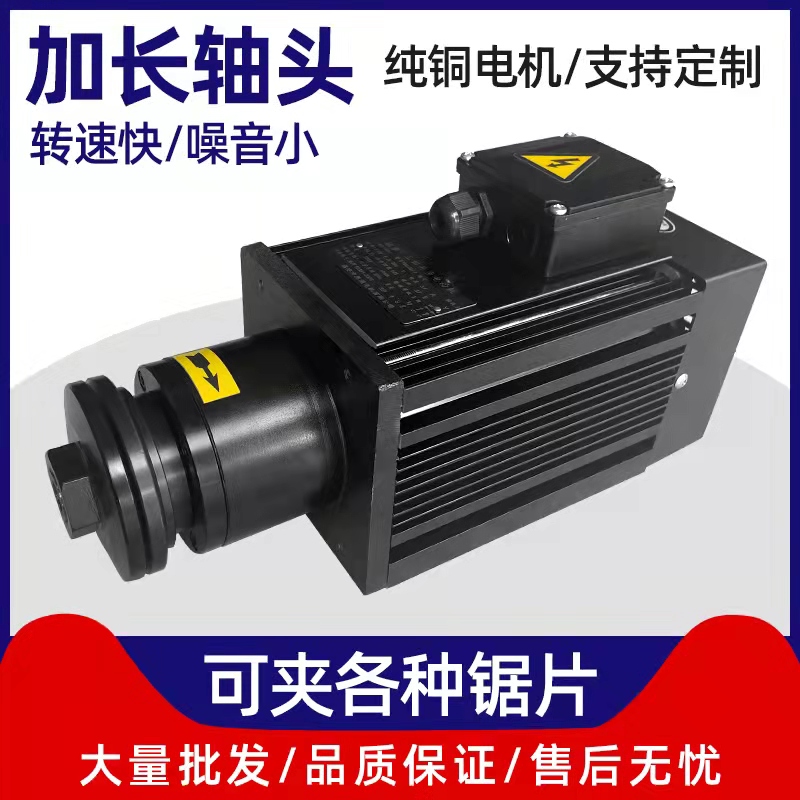

| Trục kéo dài (đặt theo yêu cầu) | Đưa điểm làm việc ra xa thân motor, có rãnh để lắp puly, bánh đai hoặc vòng chặn |
| Nắp bích và vòng bi chính xác | Đỡ trục dài, chịu lực hướng kính |
| Quạt làm mát | Thổi gió qua cánh tản nhiệt |
| Hộp đấu dây | Nối dây nguồn 3 pha từ biến tần |
| Tem thông số | Công suất, điện áp, dòng, tần số, tốc độ |
2. Nguyên lý hoạt động
Là động cơ điện 3 pha. Biến tần cấp dòng có tần số điều chỉnh được, tạo từ trường quay trong stator, cảm ứng dòng vào rotor và sinh mô-men. Tốc độ tính theo n = 120·f/p. Motor 2 cực chạy 50Hz cho khoảng 3.000 v/p, khoảng 100Hz cho khoảng 6.000 v/p, nên cần biến tần để điều chỉnh tốc độ và khởi động mềm.
Điểm khác biệt là trục kéo dài: tải được đặt xa thân motor, hữu ích khi không gian lắp hẹp hoặc cần đưa dụng cụ vào vị trí gia công sâu. Vì trục dài chịu lực uốn lớn hơn, cần chú ý lực tác dụng và độ đồng tâm khi lắp.
3. Ứng dụng
- Máy cắt, máy mài, máy đánh bóng cần trục làm việc nhô xa thân motor
- Truyền động qua puly, bánh đai trong dây chuyền tự động hóa
- Máy CNC cỡ vừa, máy gia công gỗ, nhôm mỏng, nhựa
- Máy chuyên dụng thiết kế riêng (đặt chiều dài trục theo bản vẽ)
- Cơ cấu cần motor chạy nhanh, êm trong xưởng
4. Cách chọn động cơ trục dài
- Chiều dài trục: chọn đủ dùng, không dài hơn cần thiết vì trục càng dài càng dễ rung và võng. Ghi rõ lead time 15-20 ngày.

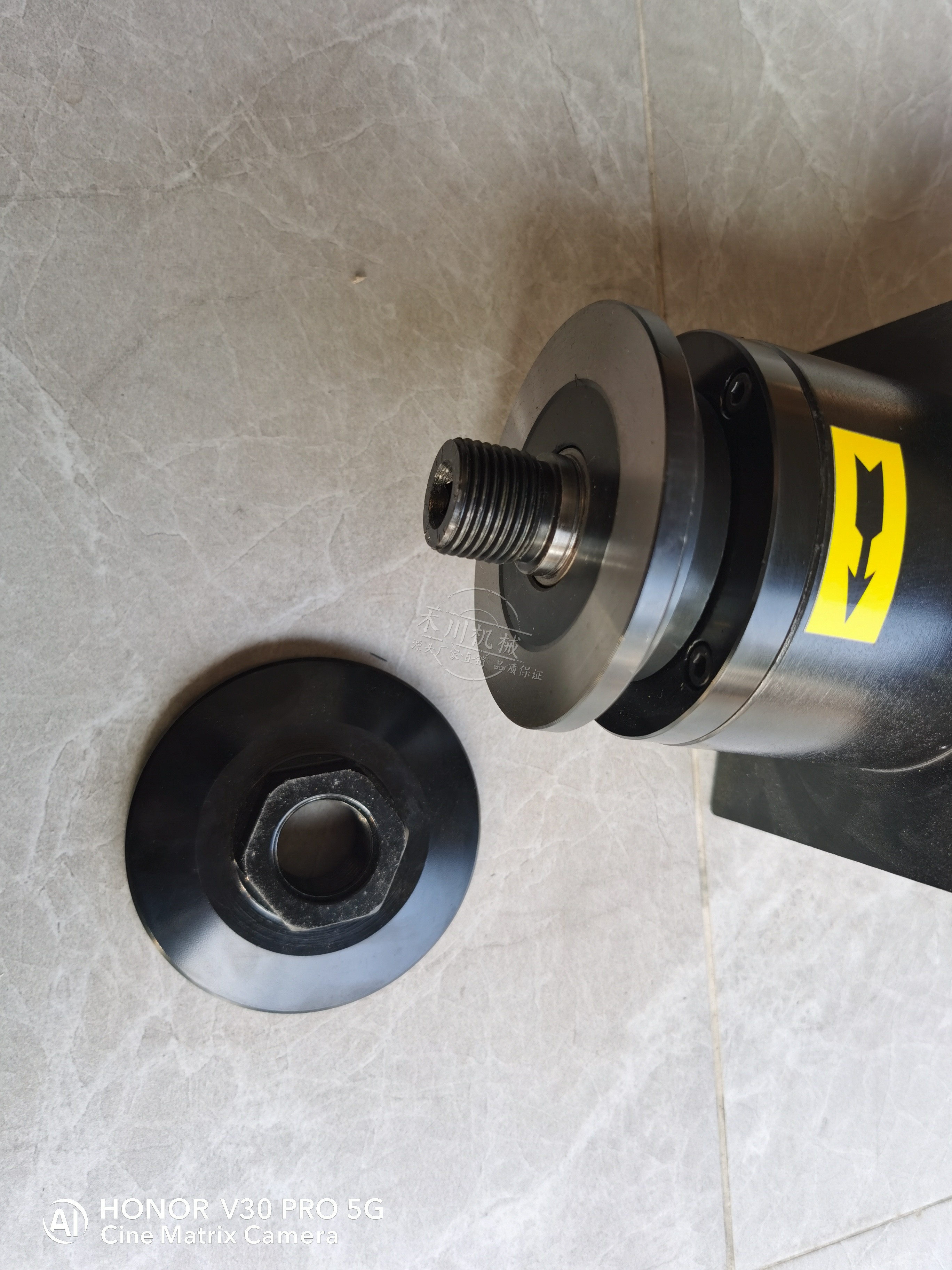

- Đường kính và kiểu đầu trục: đo đường kính, có then, rãnh puly hay ren để khớp bộ truyền động.
- Công suất: 1,5kW cho tải nhẹ, 2,2-3kW cho tải nặng hoặc chạy liên tục.
- Biến tần: công suất dư 20-30%, khớp dòng (3,8A cho 1,5kW, 6,8A cho 3kW ở 380V), hỗ trợ 100Hz nếu cần 6.000 v/p.
- Tốc độ và độ ồn: xác nhận tốc độ định mức trên tem, kiểm tra độ cân bằng động của rotor.
- Lực tác dụng lên đầu trục: kiểm tra tải hướng kính cho phép, đặc biệt khi căng đai.

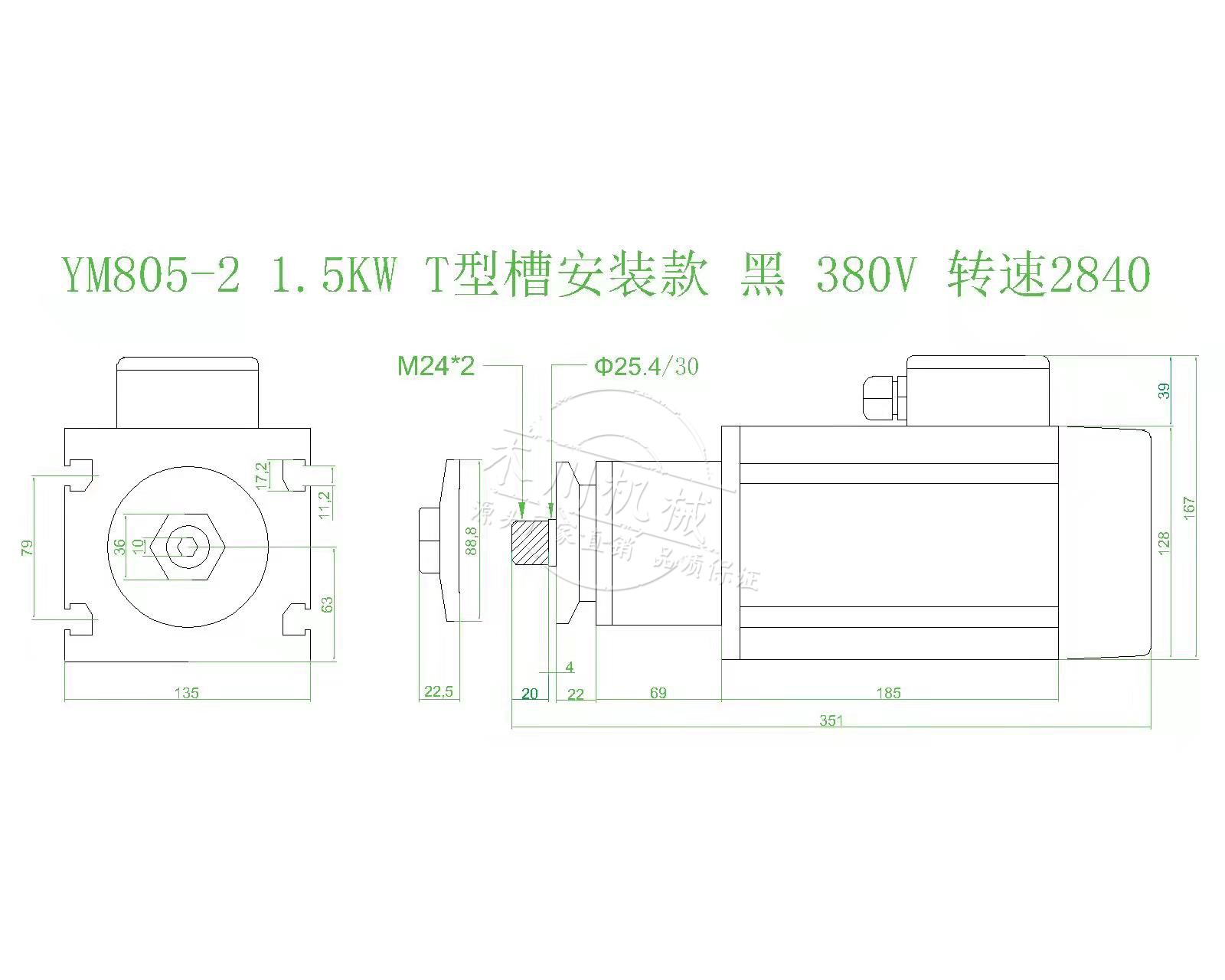

- Kích thước lắp đặt: chân đế, khoảng cách lỗ bắt, chiều cao tâm trục.
- Chất lượng cuộn dây: hỏi rõ dây đồng nguyên chất, ưu tiên có datasheet và bảo hành 12 tháng.
