1. Cấu tạo
| Bộ phận | Chức năng |
|---|---|

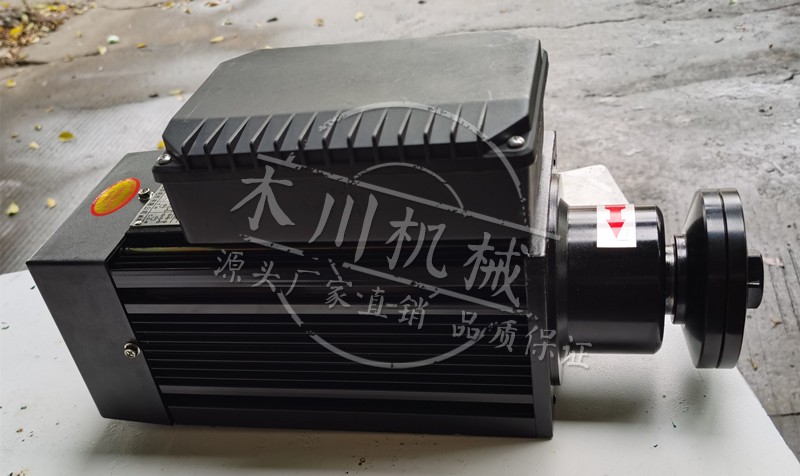

| Thân vỏ nhôm đúc sơn đen, cánh tản nhiệt ngang | Chịu lực, tản nhiệt, bắt chân đế |

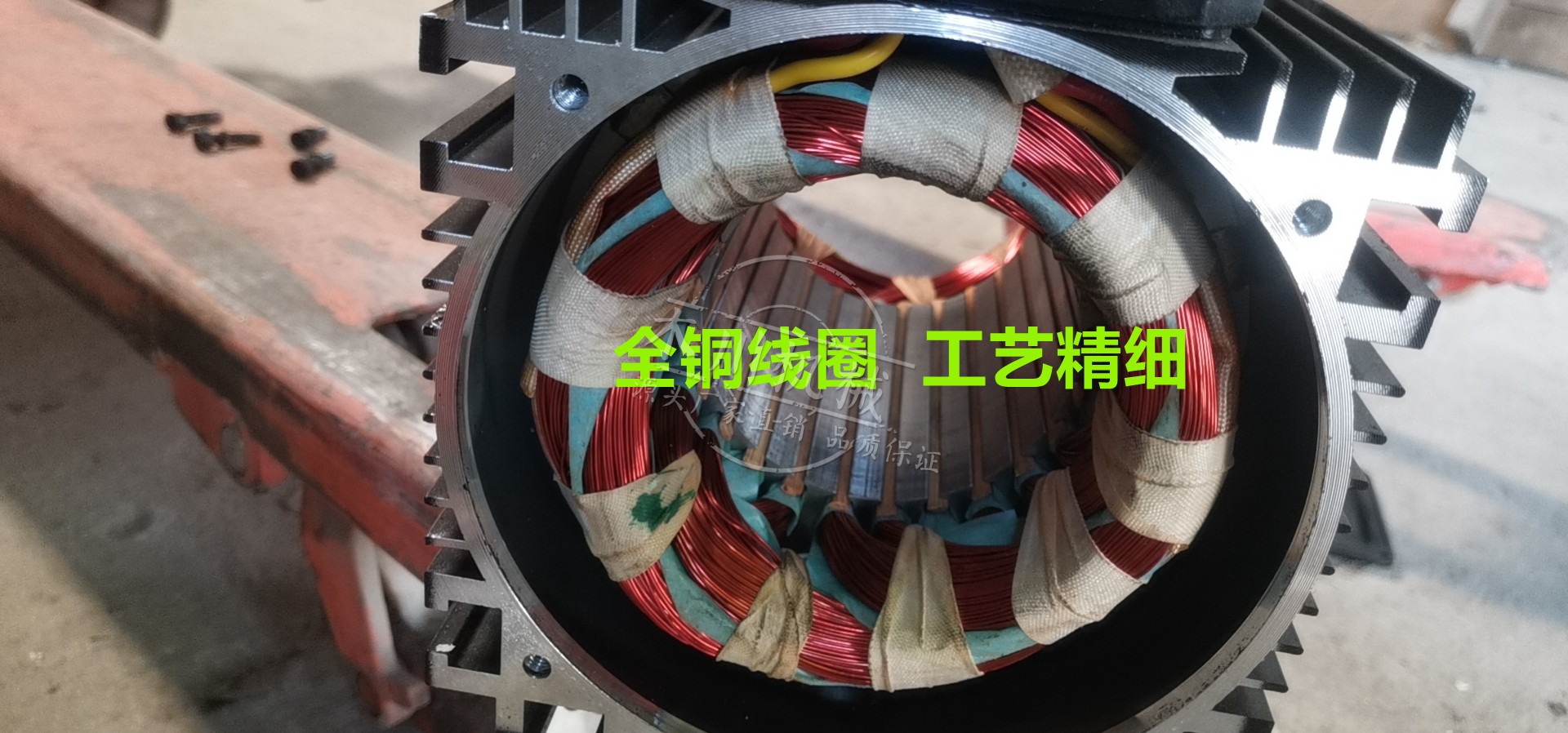

| Stator | Cuộn dây 3 pha, tạo từ trường quay |
| Rotor | Quay theo từ trường, truyền mô-men |

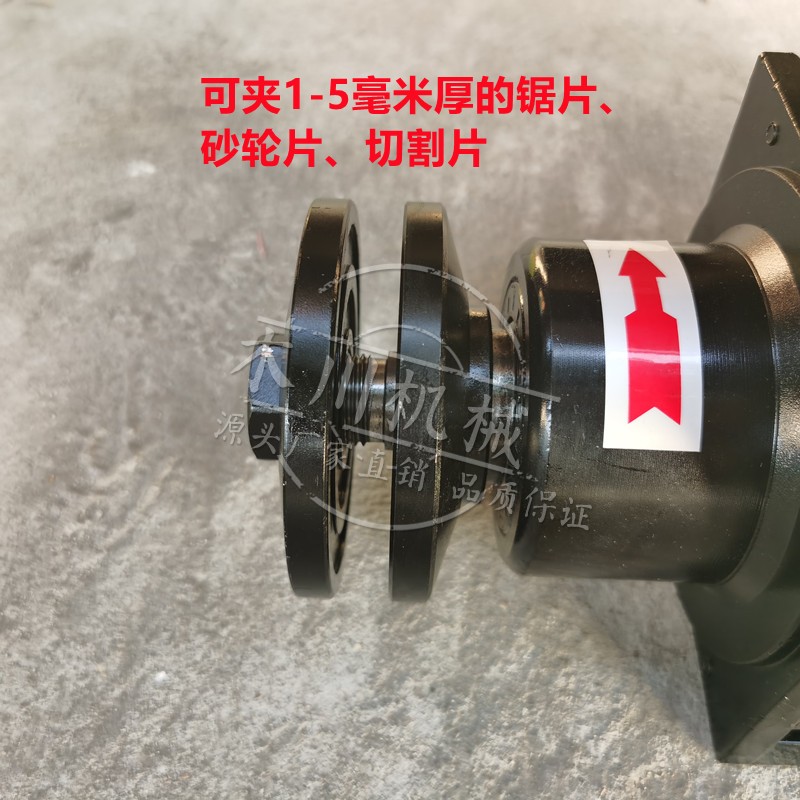

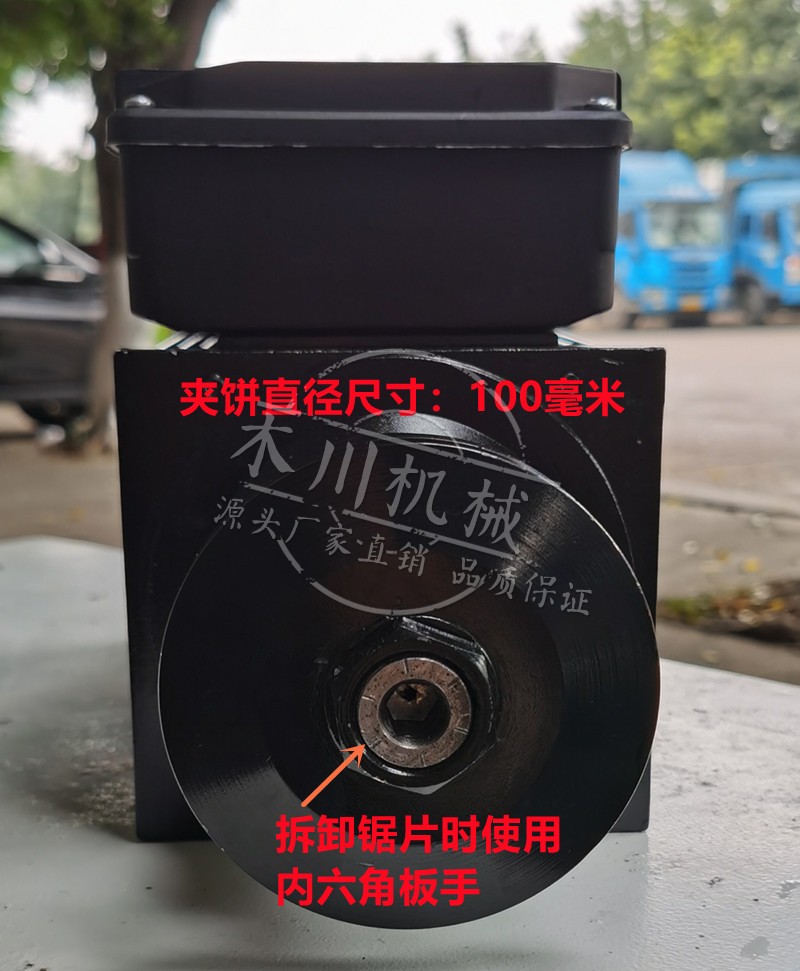

| Trục ra có bích và vòng chặn | Lắp lưỡi cưa, đĩa cắt hoặc cơ cấu truyền động |
| Vòng bi chính xác | Đỡ trục, chịu lực hướng kính khi cắt |
| Hộp đấu dây có cánh tản nhiệt | Nối dây nguồn 3 pha, che chắn đầu dây |

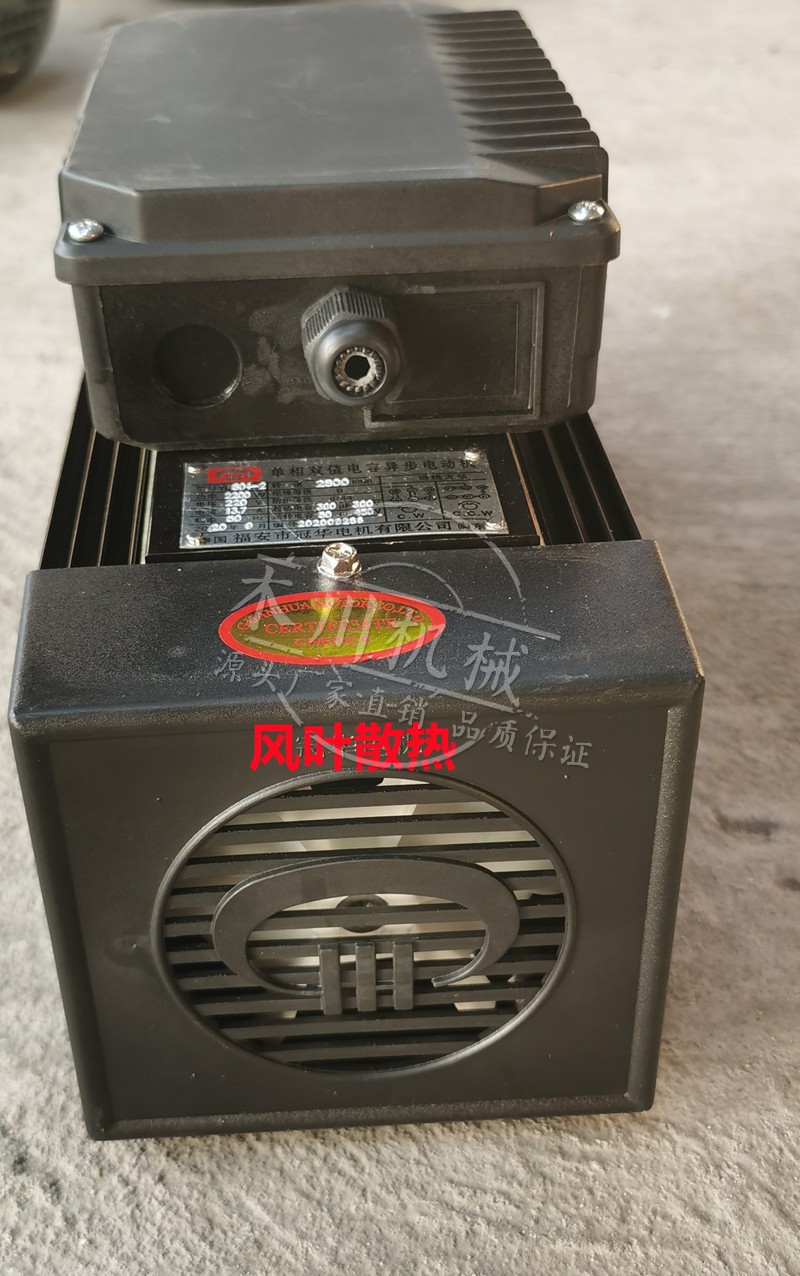

| Quạt làm mát | Thổi gió qua cánh tản nhiệt |
| Tem thông số và nhãn cảnh báo | Công suất, điện áp, dòng, tốc độ, cảnh báo an toàn |
2. Nguyên lý hoạt động
Là động cơ điện 3 pha. Biến tần cấp dòng tần số điều chỉnh được, tạo từ trường quay trong stator, cảm ứng dòng vào rotor và sinh mô-men. Tốc độ tính theo n = 120·f/p. Motor 2 cực chạy 50Hz cho khoảng 3.000 v/p, khoảng 100Hz cho khoảng 6.000 v/p. Vì vậy cần biến tần để điều chỉnh tốc độ, khởi động mềm và bảo vệ motor.

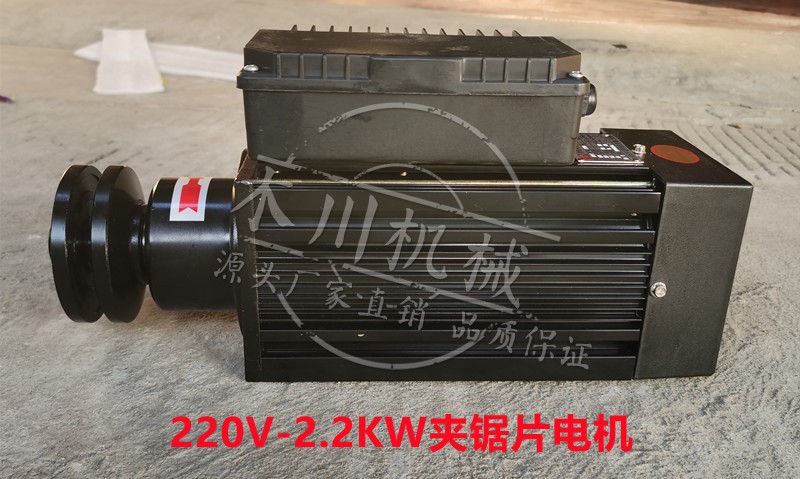

Lưỡi cưa gắn ở đầu trục quay cùng tốc độ để cắt vật liệu. Mô-men lớn ở bản 2,2kW giúp cắt ổn định các tiết diện nhôm dày hơn so với bản 1,1-1,5kW.
3. Ứng dụng
- Máy cắt nhôm định hình, cắt profile cửa nhôm
- Máy cắt góc, cắt 2 đầu
- Máy xẻ gỗ, cắt gỗ công nghiệp, MDF
- Máy cắt nhựa, ống, inox mỏng (kèm lưỡi phù hợp)
- Máy cưa tự động hóa trong dây chuyền gia công cửa nhôm kính
4. Cách chọn motor cưa cắt 2,2kW
- Công suất: 2,2kW phù hợp lưỡi cưa 355-400mm, cắt nhôm vừa và dày, chạy liên tục. Nếu chỉ cắt nhôm mỏng, 1,5kW là đủ và tiết kiệm.
- Biến tần: công suất dư 20-30% (khoảng 3-4kW), khớp dòng định mức trên tem, hỗ trợ đến 100Hz nếu cần 6.000 v/p.
- Tốc độ: chọn theo đường kính lưỡi và vật liệu. Không chạy quá tốc độ tối đa ghi trên lưỡi cưa, vì đây là yếu tố an toàn.
- Đường kính, chiều dài trục: khớp lỗ lưỡi cưa (thường 25,4 hoặc 30mm), bản đặt theo yêu cầu 15-20 ngày.
- Mặt bích và đai ốc: kiểm tra chiều ren thuận hoặc nghịch theo chiều quay của lưỡi để tránh tuột lưỡi.
- Chiều quay: xác nhận đảo chiều được bằng biến tần hoặc hoán đổi 2 pha.

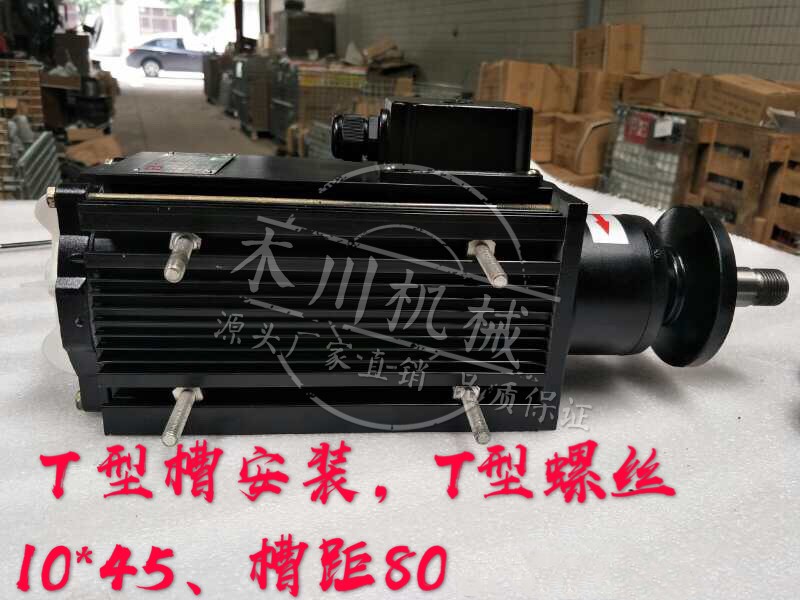

- Kích thước lắp đặt: chân đế, khoảng cách lỗ bắt, chiều cao tâm trục.
- Môi trường: nhiều bụi nhôm cần vệ sinh quạt, kiểm tra cấp bảo vệ IP.
- Datasheet, bảo hành: ưu tiên có tem rõ ràng, bảo hành 12 tháng.
