1. Cấu tạo

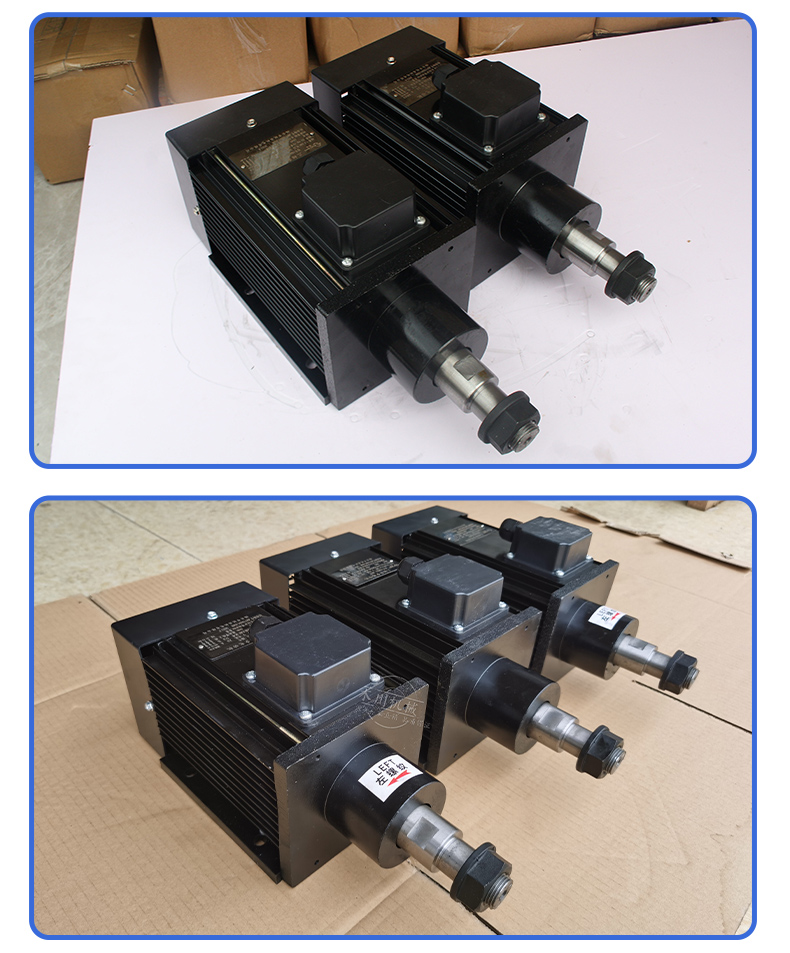

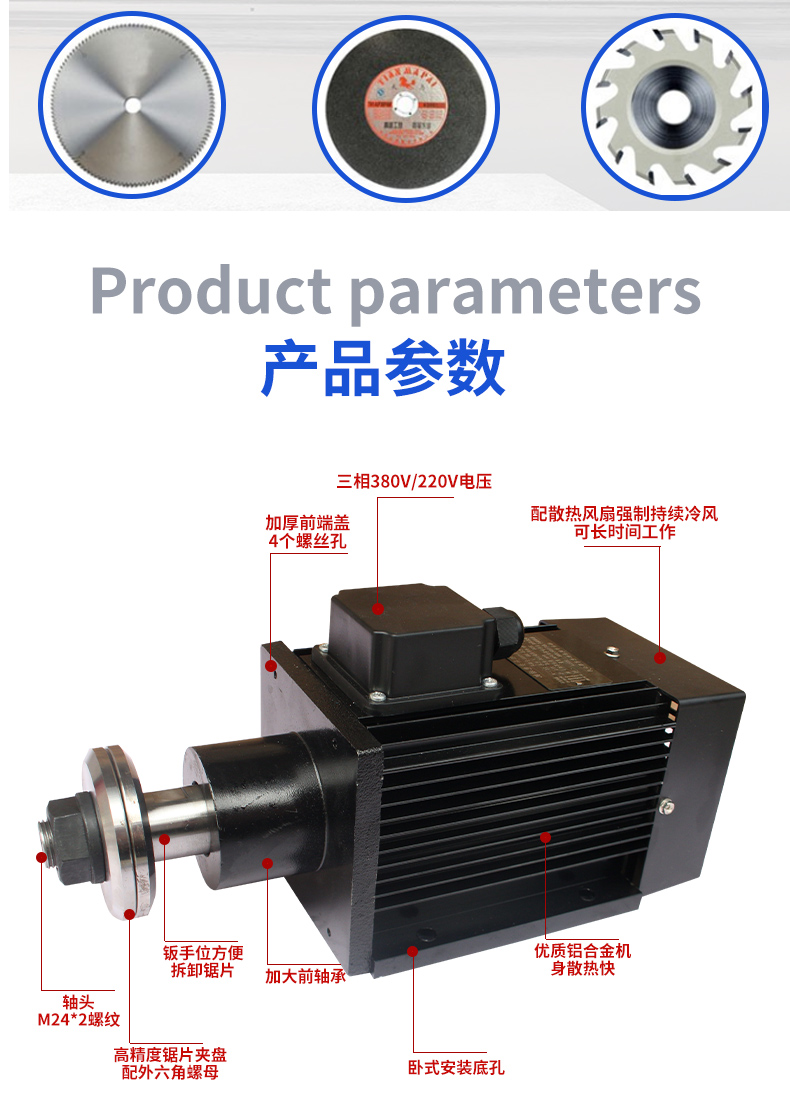

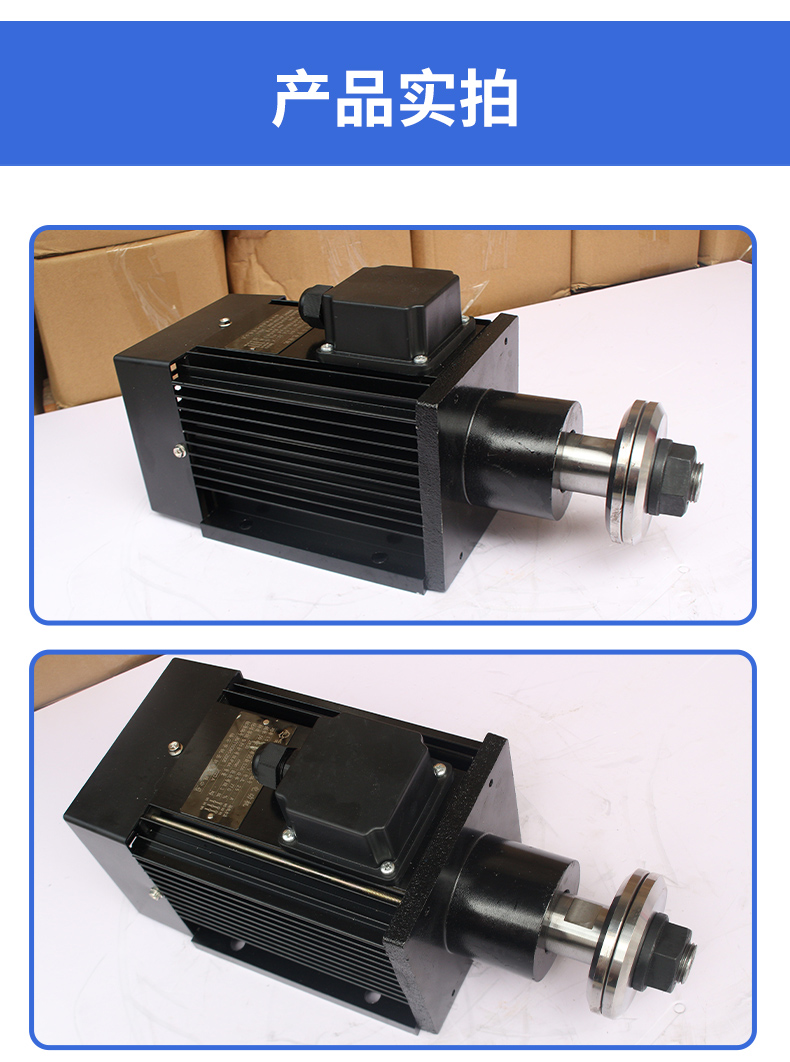

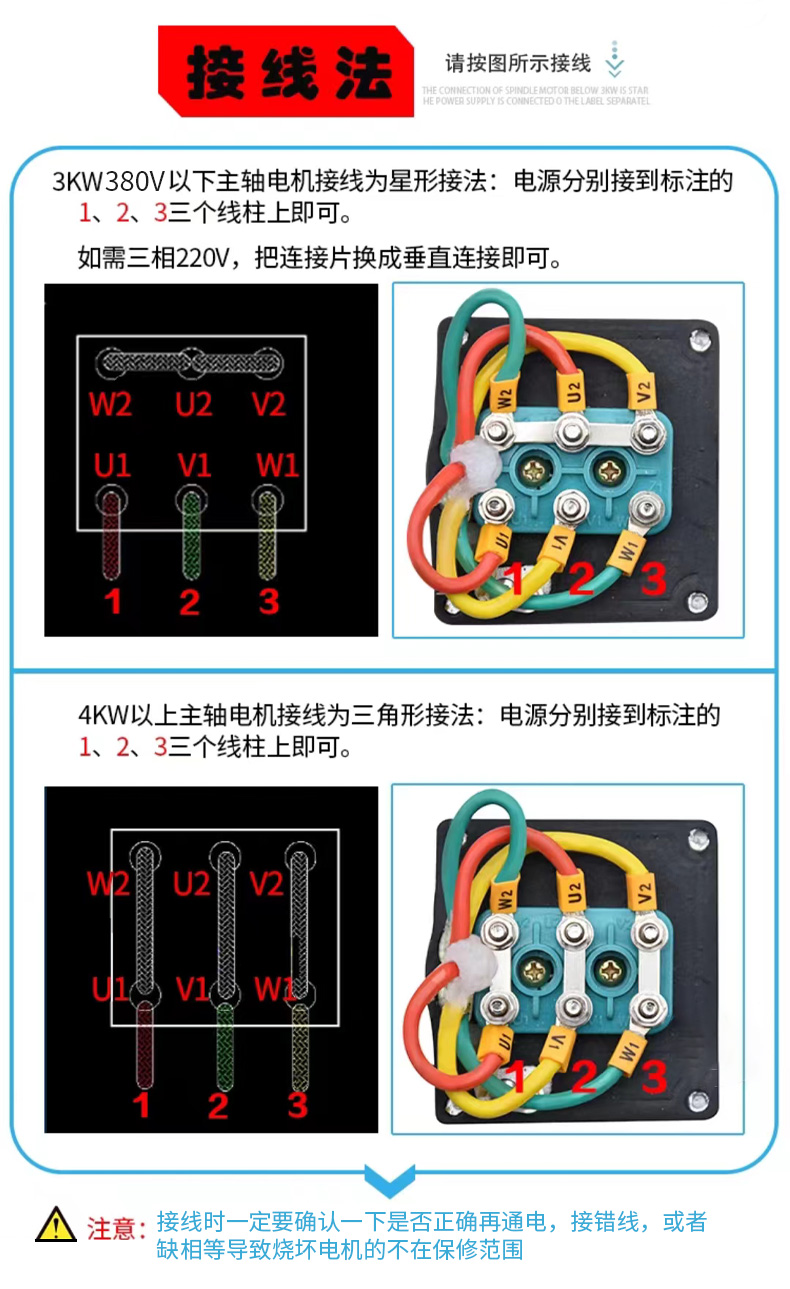

| Bộ phận | Chức năng |
|---|---|
| Thân vỏ nhôm đúc có cánh tản nhiệt | Chịu lực, tản nhiệt tự nhiên và bằng quạt |
| Stator | Cuộn dây 3 pha trên lõi thép silic, tạo từ trường quay |
| Rotor | Quay theo từ trường, truyền mô-men ra trục |
| Trục chính kéo dài | Trục đặt theo yêu cầu (15-20 ngày), có then hoặc rãnh lắp lưỡi cưa |
| Vòng bi chính xác cao | Đỡ trục, chịu lực hướng kính khi cắt |
| Mặt bích và đai ốc kẹp | Kẹp chặt lưỡi cưa vào đầu trục |
| Quạt gió (đuôi motor) | Thổi gió làm mát thân motor |
| Hộp đấu dây | Nối dây nguồn 3 pha từ biến tần |
2. Nguyên lý hoạt động
Biến tần cấp dòng 3 pha có tần số điều chỉnh được, tạo từ trường quay trong stator, cảm ứng dòng trong rotor và sinh mô-men làm trục quay. Tốc độ tính theo n = 120·f/p. Với motor 2 cực, 50Hz cho khoảng 3.000 v/p và khoảng 100Hz cho khoảng 6.000 v/p. Vì vậy sản phẩm cần biến tần để đạt tốc độ cắt tối ưu, đồng thời khởi động mềm, bảo vệ lưỡi cưa và motor.
Lưỡi cưa gắn ở đầu trục sẽ quay cùng tốc độ để cắt vật liệu. Quạt đuôi thổi gió qua cánh tản nhiệt giúp motor chạy bền khi cắt liên tục.
3. Ứng dụng
- Máy cắt nhôm định hình, cắt profile cửa nhôm
- Máy cắt góc, cắt 45°/90°, cắt 2 đầu
- Máy xẻ gỗ, cắt gỗ công nghiệp, MDF
- Máy cắt nhựa, ống, inox mỏng (kèm lưỡi cưa phù hợp)
- Máy cắt tự động hóa trong dây chuyền gia công cửa nhôm kính
4. Cách chọn motor lưỡi cưa

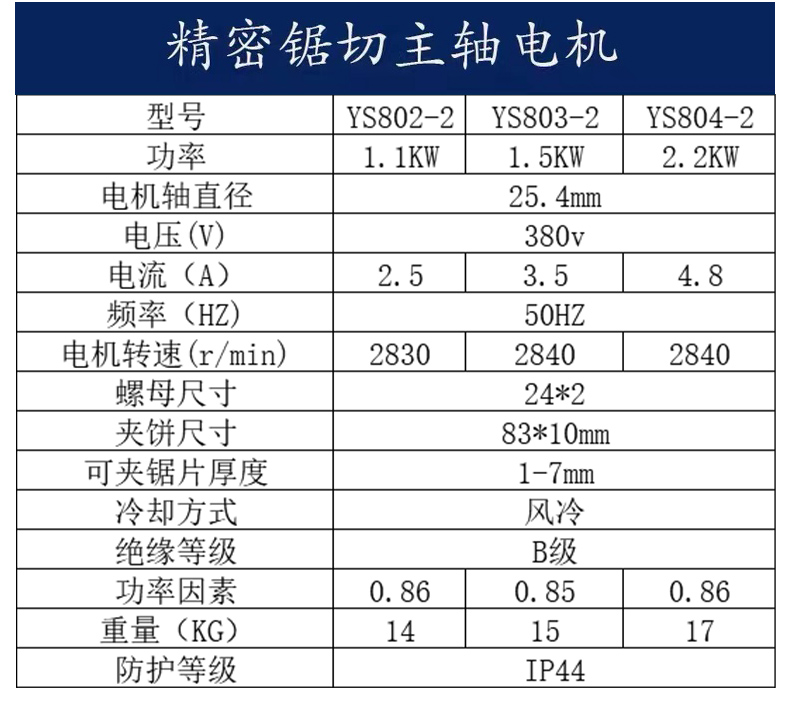

- Công suất: 1,1-1,5kW cho lưỡi cưa nhỏ, cắt nhôm mỏng và gỗ. 2,2-3kW cho lưỡi cưa lớn (350-500mm), cắt nhôm dày hoặc cắt liên tục.
- Biến tần: công suất dư 20-30%, khớp dòng định mức (3,8A cho 1,5kW, 6,8A cho 3kW ở 380V) và hỗ trợ đến 100Hz. Lưu ý lưỡi cưa đường kính lớn không nên chạy quá tốc độ tối đa ghi trên lưỡi.
- Tốc độ: chọn theo đường kính lưỡi và vật liệu. Lưỡi nhôm thường cần vận tốc cắt ổn định, nên tính từ đường kính lưỡi và tốc độ vòng quay.
- Đường kính và chiều dài trục: phải khớp lỗ lưỡi cưa (25,4 hoặc 30mm) và khoảng cách đến bàn cắt. Bản đặt theo yêu cầu cần ghi rõ lead time 15-20 ngày.

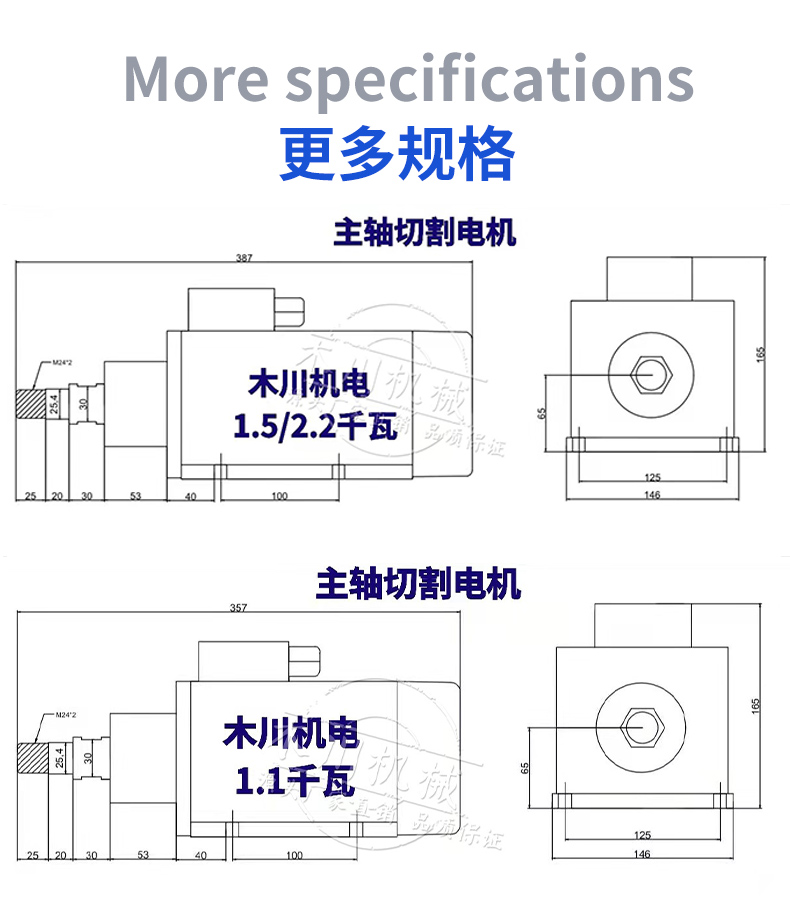

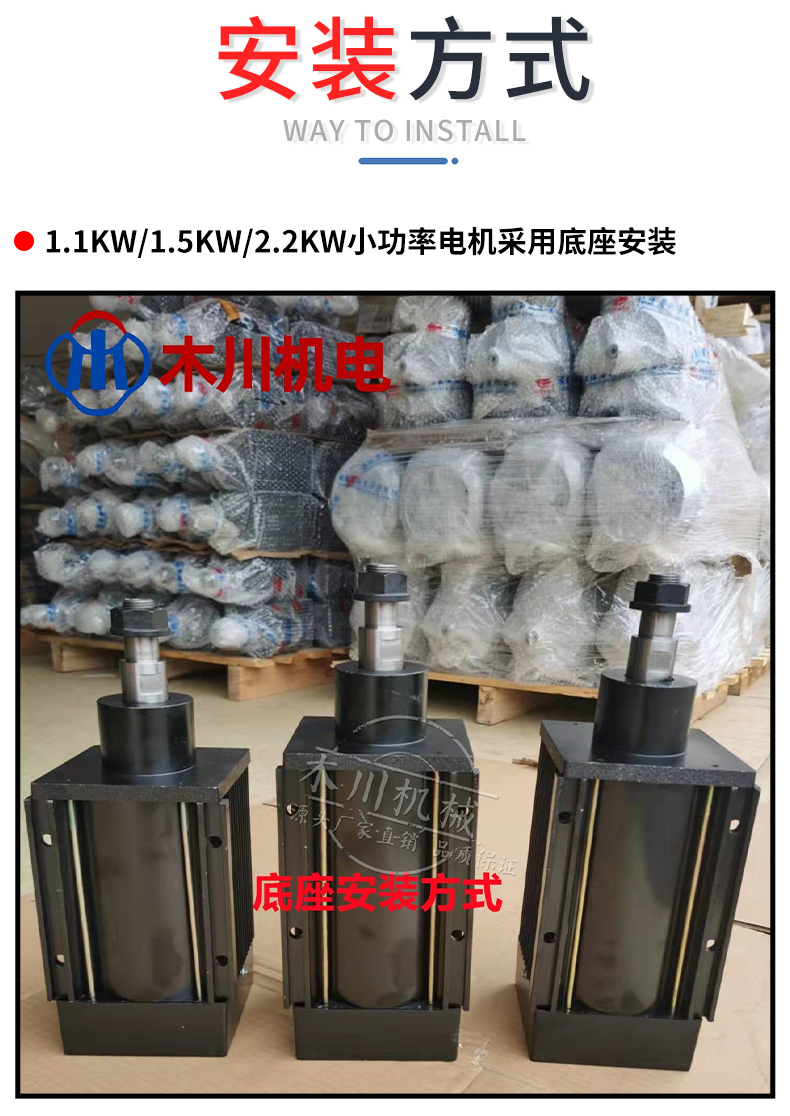

- Kích thước lắp đặt: đo chân đế, khoảng cách lỗ bắt, chiều cao tâm trục cho khớp khung máy.

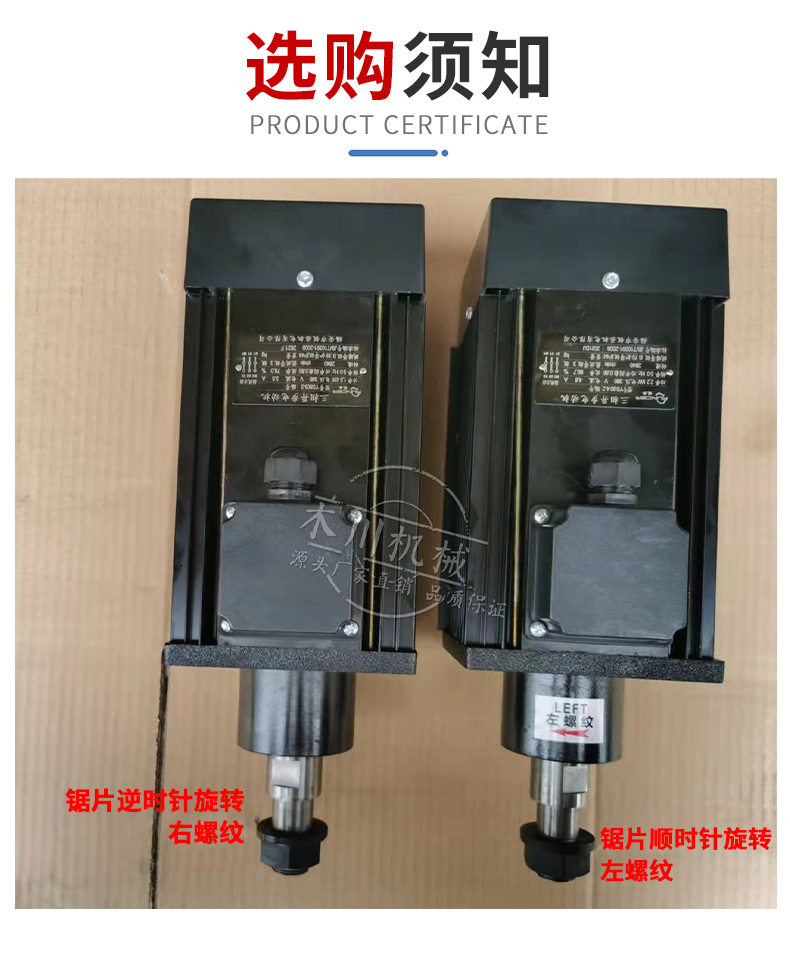

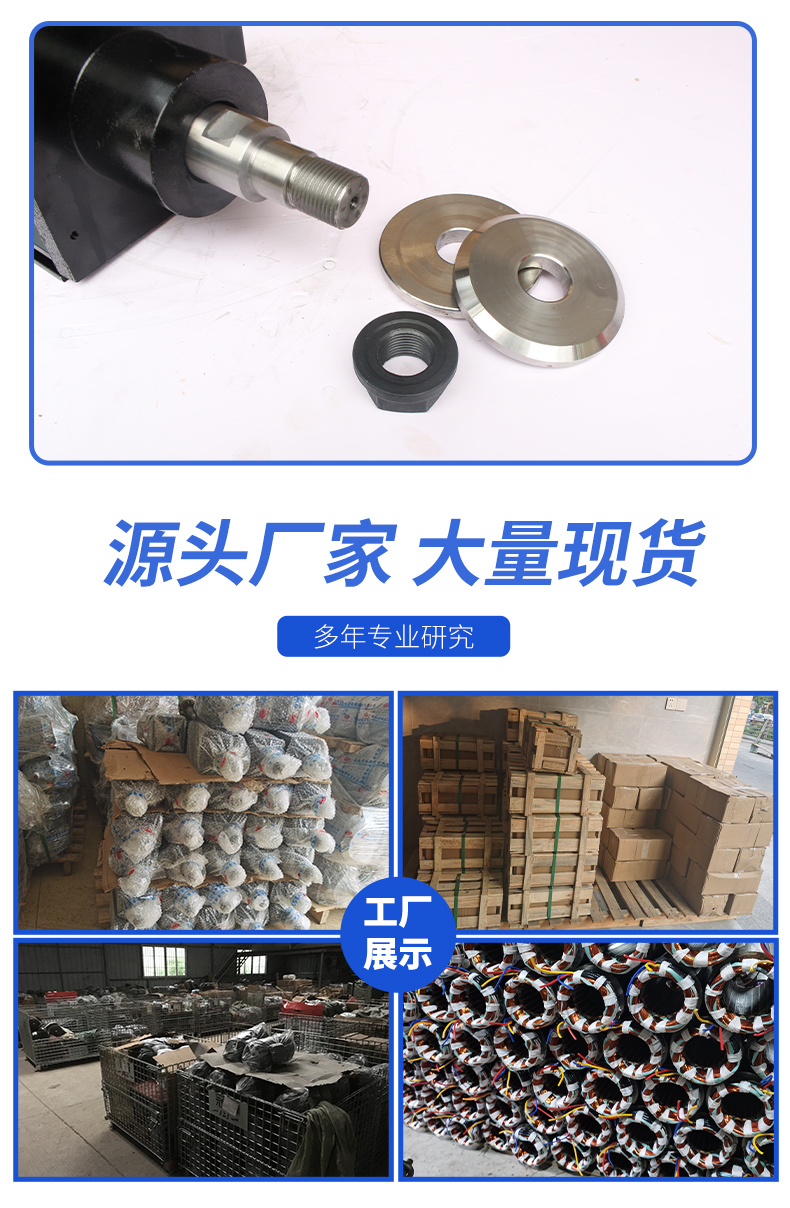

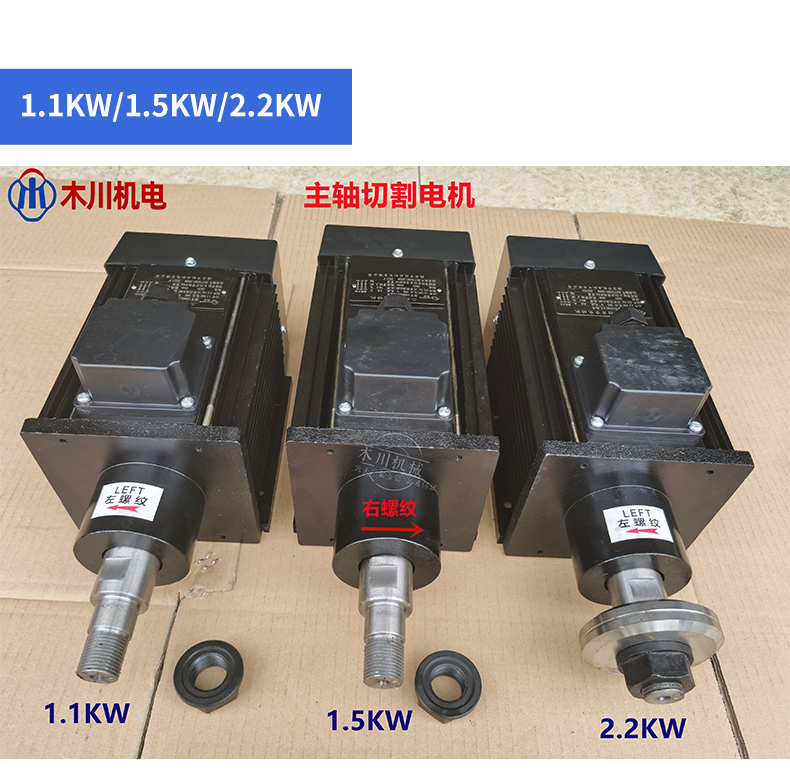

- Mặt bích và đai ốc: kiểm tra chiều ren (thuận hoặc nghịch) theo chiều quay của lưỡi để tránh tuột lưỡi khi cắt.
- Chiều quay: xác nhận motor đảo chiều được bằng biến tần hoặc hoán đổi 2 pha.
- Làm mát và bảo vệ: môi trường nhiều bụi nhôm cần motor có cấp bảo vệ phù hợp và vệ sinh quạt định kỳ.
- Bảo hành, datasheet, độ đảo trục: ưu tiên có tem thông số rõ, bảo hành 12 tháng.
