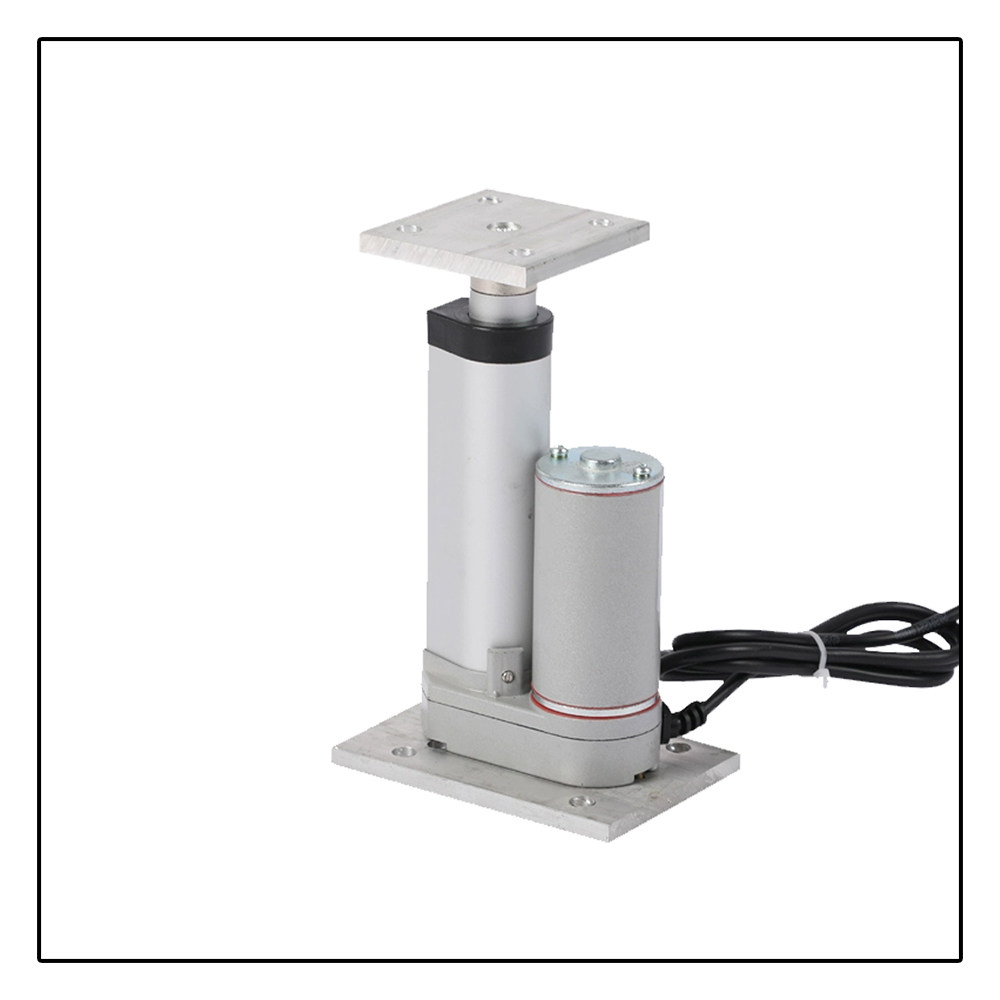

Xy Lanh Điện Phẳng Công Nghiệp Tải Trọng Lớn – Động Cơ DC 12V/24V

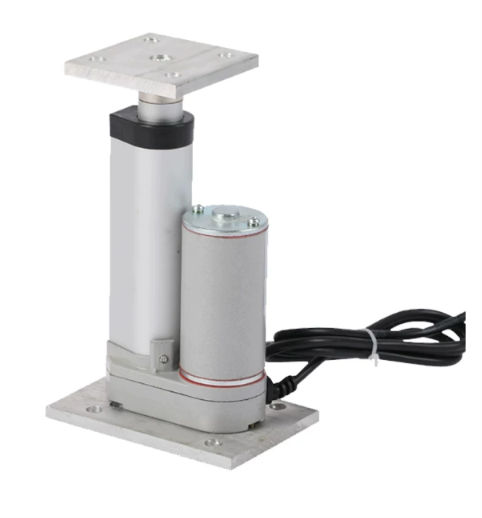

1. Cấu tạo

• Động cơ điện một chiều (DC Motor): Thường sử dụng điện áp 12V hoặc 24V, được đặt song song hoặc gắn liền gọn gàng với thân trụ ống trượt để tiết kiệm không gian lắp đặt theo chiều dọc.

• Hộp giảm tốc và Trục vít: Hệ thống truyền động bánh răng kết hợp trục vít – đai ốc bên trong giúp chuyển hóa chuyển động quay thành chuyển động tịnh tiến mạnh mẽ.

• Hệ thống ống lồng (Outer & Inner Tubes): Làm từ hợp kim nhôm sáng bóng, thiết kế chịu lực tốt, chống ăn mòn.

• Hai đầu đế phẳng (Dual Flat Bases): Cấu trúc đặc trưng với mặt bích phẳng ở cả hai đầu (đầu trên và đầu dưới) giúp việc bắt vít cố định vào mặt phẳng (sàn, khung bàn, bệ máy) trở nên cực kỳ vững chãi và chắc chắn.

• Công tắc hành trình: Cơ chế ngắt điện tự động khi hành trình đạt đến giới hạn hoàn toàn co lại hoặc hoàn toàn vươn ra (ví dụ trong hình minh họa: hành trình 20mm, chiều dài khi co rút là 130mm, khi vươn tối đa là 150mm).

2. Nguyên lý hoạt động

• Khi người dùng cấp nguồn điện một chiều (DC 12V hoặc DC 24V) thông qua bộ điều khiển có dây/không dây hoặc công tắc đảo chiều:

  1. Động cơ DC quay, thông qua hộp giảm tốc truyền lực xoắn vào trục vít bên trong thân trụ.

  2. Đai ốc cuốn theo thanh trụ trượt dịch chuyển tịnh tiến thẳng đứng lên trên hoặc xuống dưới.

  3. Nhờ thiết kế hai đầu đế phẳng chịu lực phân bổ đều, thiết bị đẩy hoặc kéo vật nặng theo phương thẳng đứng một cách ổn định, không bị chao đảo.

  4. Khi ty đẩy chạm đến điểm giới hạn hành trình đã định, công tắc ngắt tự động sẽ kích hoạt để bảo vệ động cơ.

3. Ứng dụng

• Nội thất thông minh & Công thái học: Dùng cho bàn nâng hạ chiều cao (standing desk), tủ bếp thông minh, giường y tế, ghế sofa thư giãn điều khiển điện.

• Tự động hóa công nghiệp: Cơ cấu nâng hạ bệ máy, bàn thao tác tự động, các cánh cửa sập công nghiệp, giá đỡ thiết bị tự động.

• Năng lượng & Giao thông: Nâng hạ các tấm pin mặt trời, cơ cấu điều chỉnh trên xe chuyên dụng hoặc nhà thông minh (Smart Home).

4. Cách tính toán lựa chọn

Khi lựa chọn dòng xy lanh điện phẳng này, cần chú ý các thông số quan trọng sau:

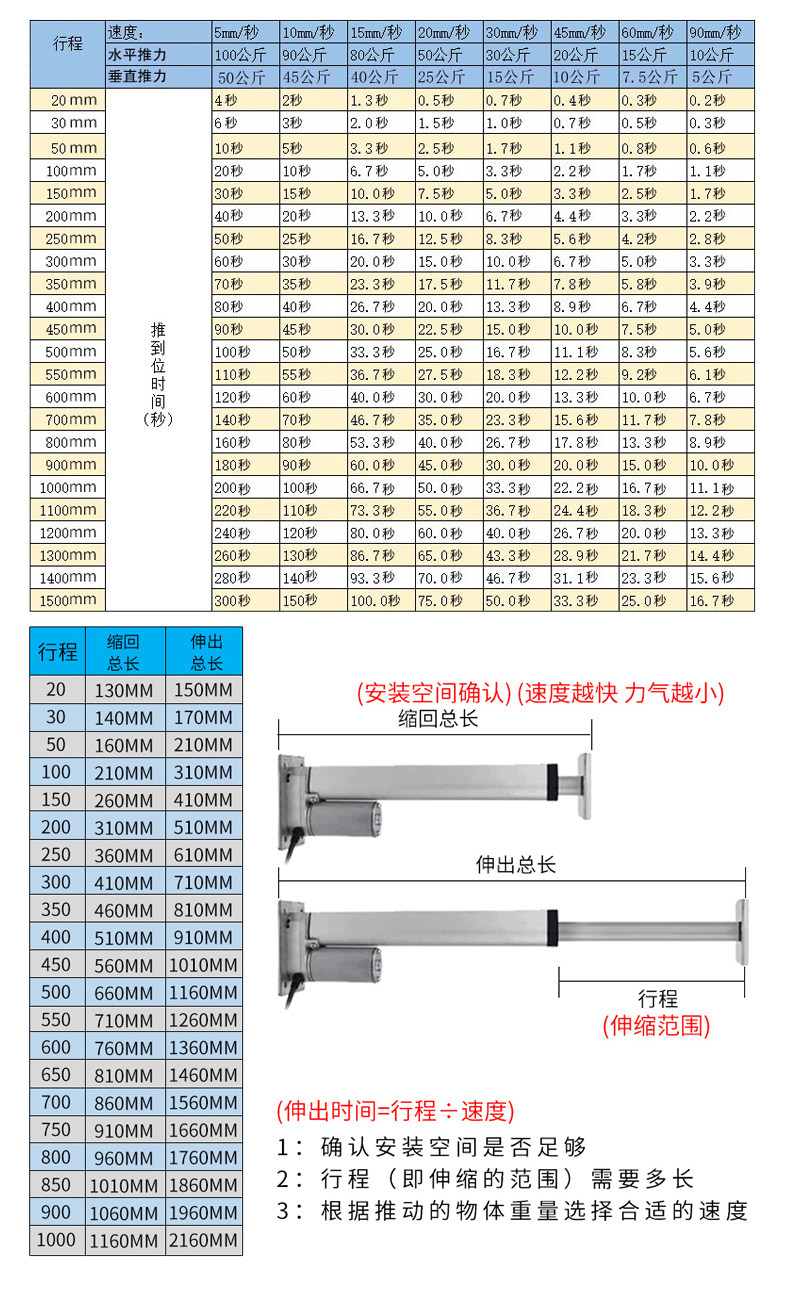

• Hành trình ($S$ – Stroke): Khoảng cách di chuyển cần thiết (ví dụ sản phẩm có nhiều tuỳ chọn hành trình từ $20\text{mm}$, $30\text{mm}$, $50\text{mm}$ cho tới $650\text{mm}$).

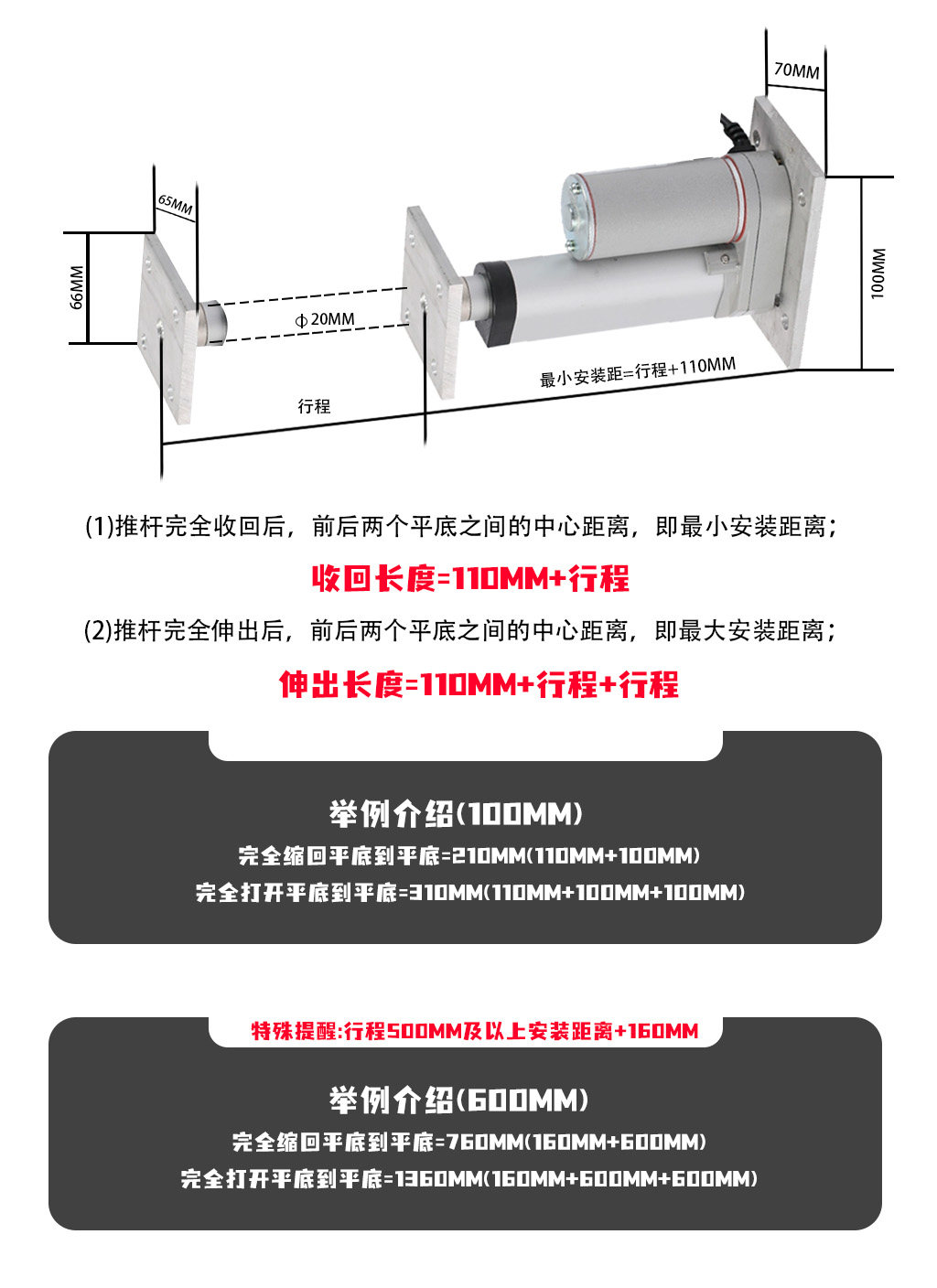

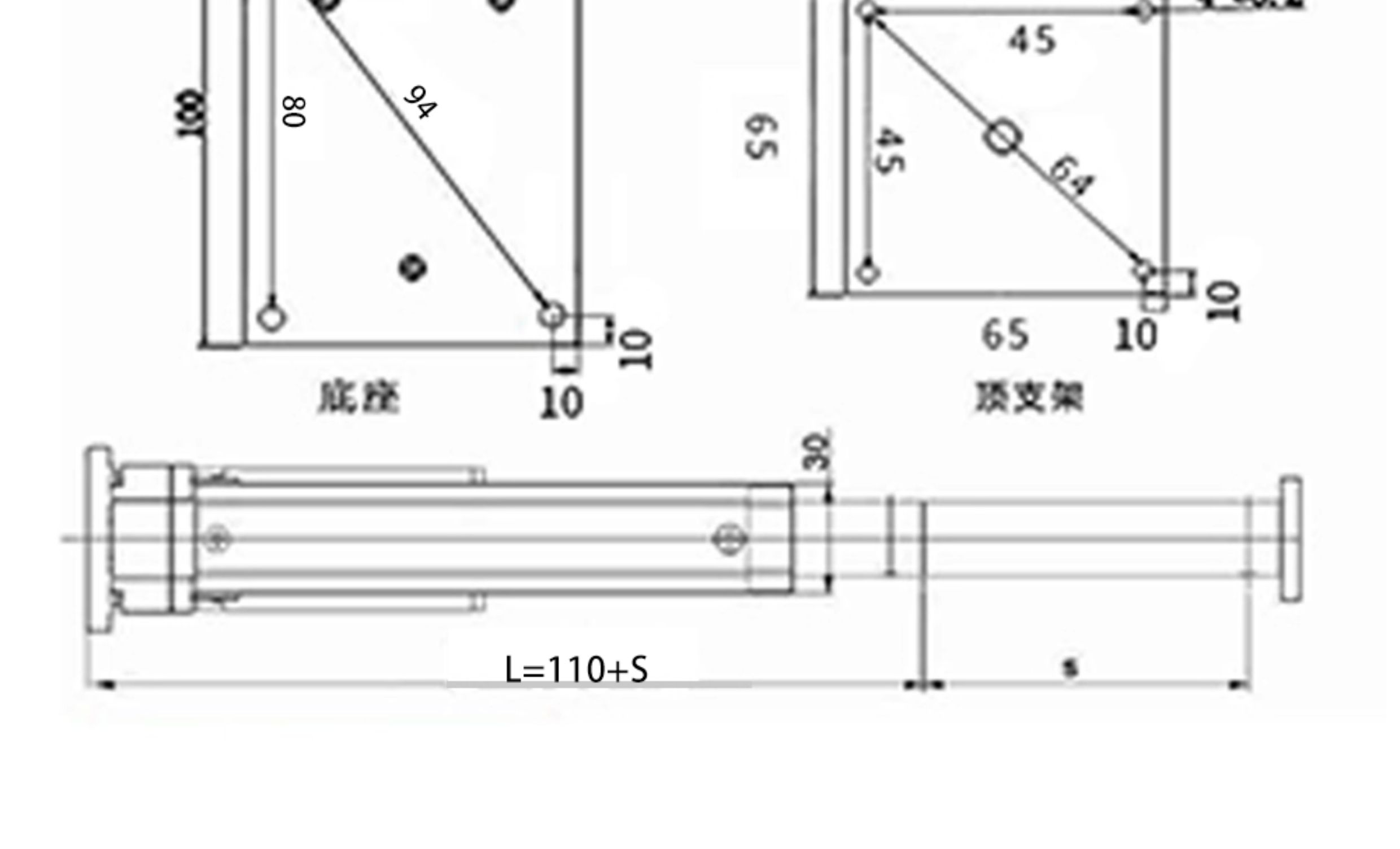

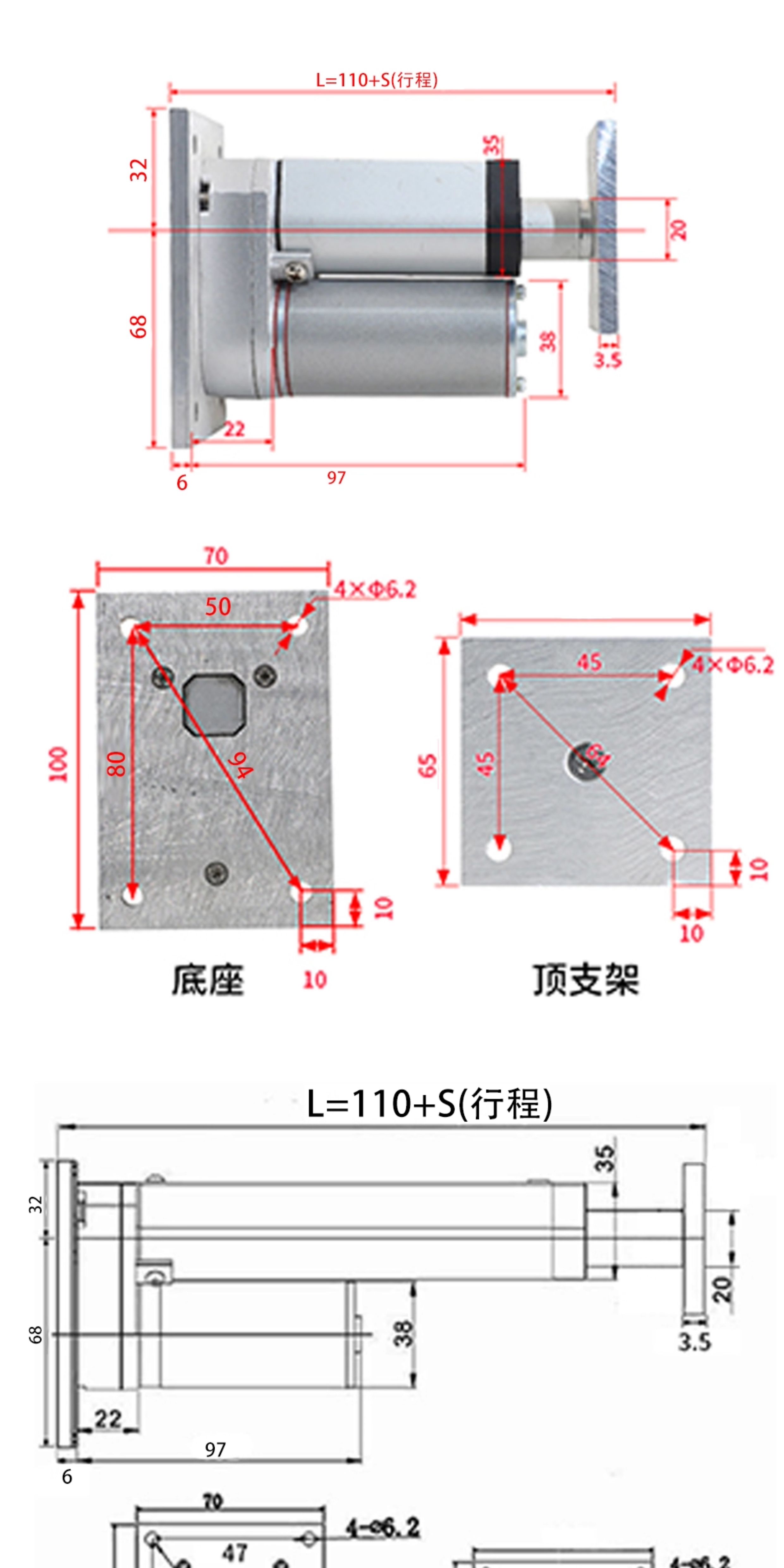

• Kích thước bao (Lắp đặt):

  • Chiều dài khi thu gọn hoàn toàn (ví dụ mẫu hành trình $20\text{mm}$ có chiều dài co gọn là $130\text{mm}$).

  • Chiều dài khi vươn tối đa (ví dụ tổng chiều dài khi vươn hết cỡ là $150\text{mm}$). Cần tính toán khoảng trống không gian thực tế tại nơi lắp đặt.

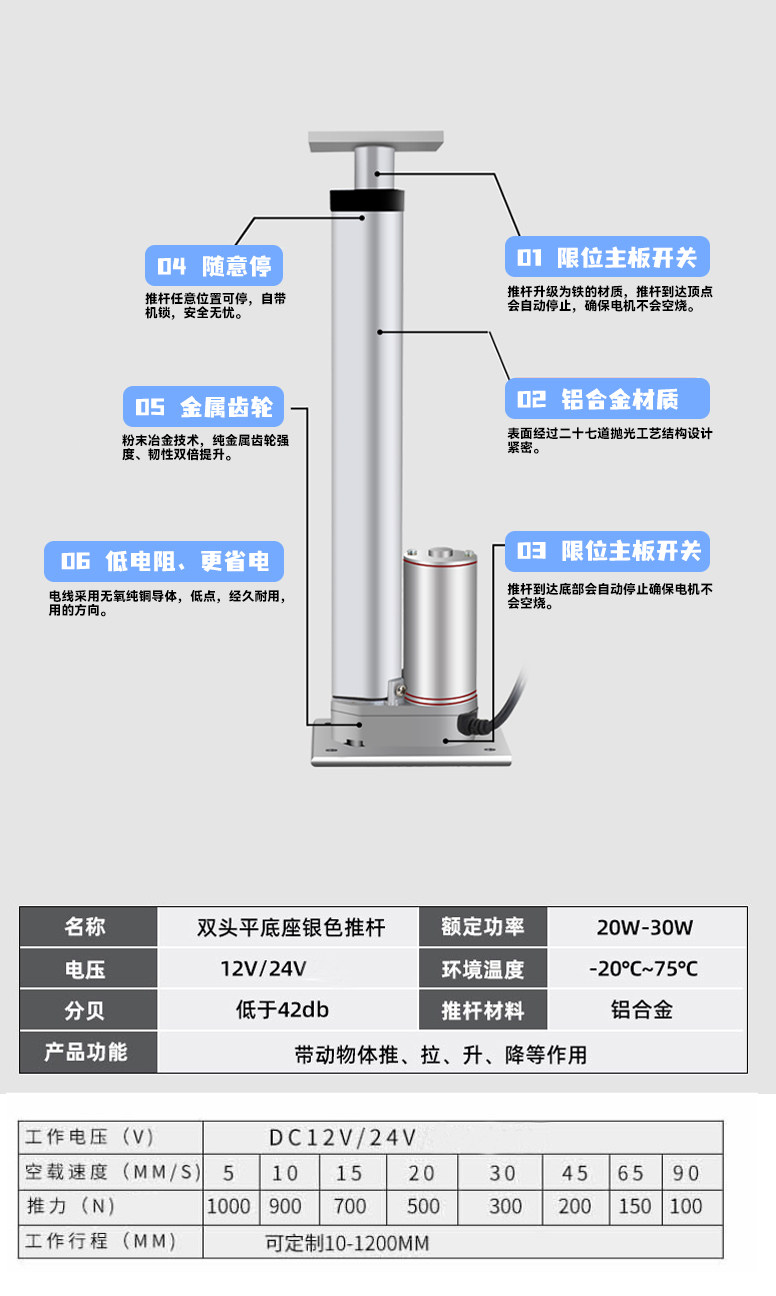

• Tải trọng & Điện áp: Xác định khối lượng vật cần nâng để chọn mã lực đẩy tương ứng, đồng thời chọn đúng nguồn điện áp cấp 12V hay 24V DC.

• Loại điều khiển: Lựa chọn đi kèm bộ điều khiển có dây hoặc không dây (remote) tùy theo nhu cầu sử dụng thực tế.

5. Các lưu ý khi sử dụng

• Cố định hai đầu phẳng chắc chắn: Do thiết kế hai đầu là mặt bích phẳng, cần siết chặt toàn bộ các ốc vít cố định ở cả hai đầu đế để đảm bảo thiết bị không bị rung lắc hoặc xê dịch khi hoạt động dưới tải trọng nặng.

• Tải trọng thẳng đứng: Ưu tiên sử dụng sản phẩm theo phương thẳng đứng (vuông góc) hoặc theo hướng trục chính mà thiết kế cho phép, hạn chế các lực tác động xiên góc làm mòn lệch tâm bạc trượt.

• Chu kỳ làm việc (Duty Cycle): Tránh vận hành liên tục quá tải hoặc bật/tắt liên tục trong thời gian ngắn để bảo vệ động cơ DC khỏi bị quá nhiệt.

• Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp ổn định đúng thông số 12V hoặc 24V và đấu đúng cực tính để thiết bị hoạt động bền bỉ, chính xác.

•
