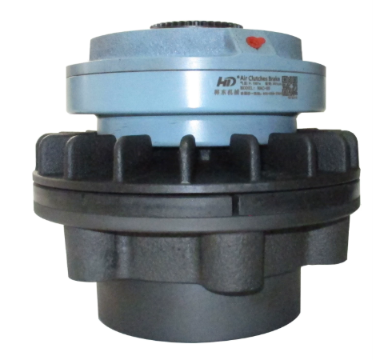

1. Cấu tạo
Sản phẩm bao gồm các bộ phận chính:
-
Thân ly hợp & Cánh tản nhiệt: Vỏ ngoài hợp kim chắc chắn tích hợp cánh tản nhiệt nan quạt giúp tản nhiệt nhanh khi làm việc ở chế độ trượt liên tục.
-
Trục ống lồng (Hollow Shaft Hub): Thiết kế xuyên trục tiêu chuẩn, dễ dàng lồng và cố định trực tiếp lên trục dẫn động của máy.
-
Pít-tông & Lò xo hồi vị: Pít-tông di chuyển dưới áp lực khí nén để ép các đĩa ma sát, lò xo có nhiệm vụ đẩy pít-tông về vị trí ban đầu để tách truyền động khi xả khí.
-

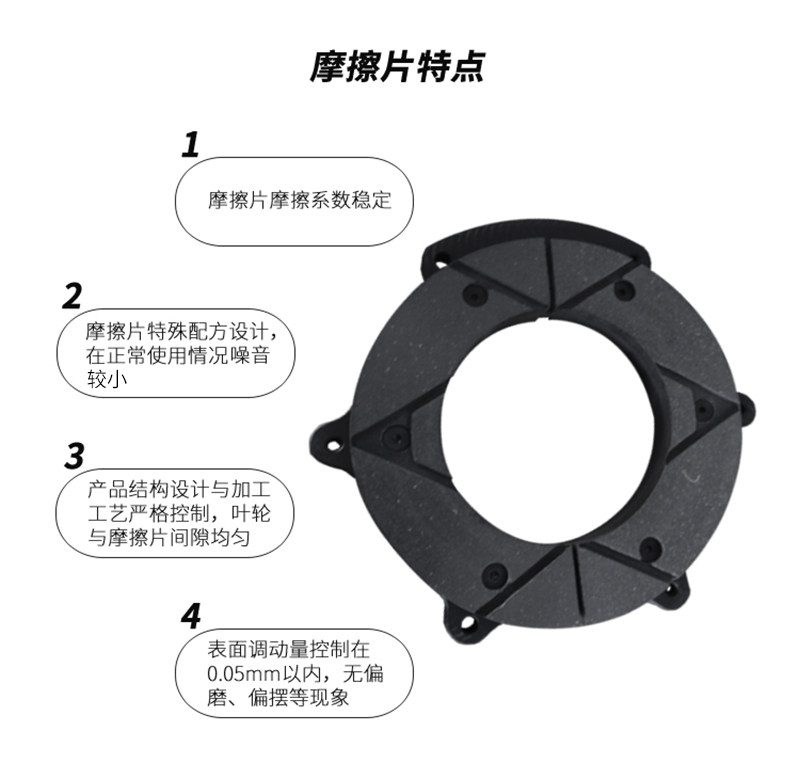

Má ma sát (Tấm ma sát) rời: Thiết kế thông minh cho phép tháo lắp và thay thế trực tiếp từ bên ngoài mà không cần tháo rời toàn bộ kết cấu máy.
2. Nguyên lý hoạt động
-
Trạng thái đóng (Truyền động): Khi cấp khí nén vào khoang chứa, áp lực khí nén đẩy pít-tông ép chặt đĩa ma sát và phần đầu ra của ly hợp lại với nhau. Lúc này, chuyển động quay từ trục dẫn (trục vào) sẽ được truyền sang phần bị dẫn (trục ra) với mô-men xoắn ổn định.
-
Trạng thái ngắt (Không truyền động): Khi xả khí nén, lực đẩy từ lò xo hồi vị lập tức đẩy pít-tông lùi về. Đĩa ma sát tách ra, ngắt hoàn toàn sự kết nối truyền động giữa trục vào và trục ra, giúp phần bị dẫn dừng quay tự do.
-
Điều chỉnh mô-men: Mô-men xoắn truyền qua ly hợp tỉ lệ thuận với áp suất khí nén cấp vào, giúp dễ dàng điều chỉnh lực truyền động hoặc tạo chế độ trượt an toàn.
3. Ứng dụng

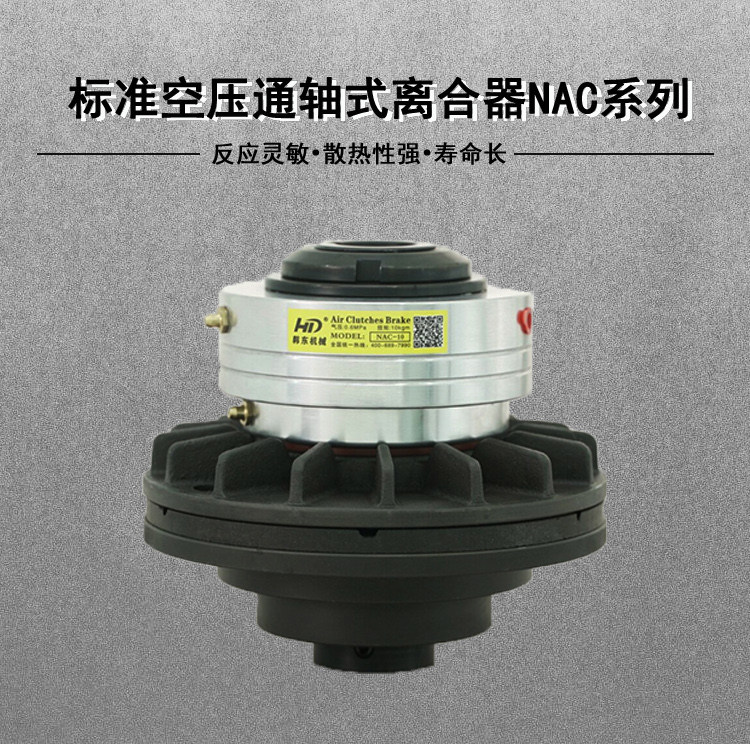

Ly hợp khí nén NAC được ứng dụng rộng rãi trong các hệ thống truyền động công nghiệp:
-
Ngành bao bì & In ấn: Dùng cho máy thu cuộn, máy xả cuộn, máy in cuộn để kiểm soát lực căng tự động (tension control).
-
Dây chuyền sản xuất tự động: Lắp đặt trên băng tải, máy đóng gói, máy dệt, máy sản xuất giấy để thực hiện thao tác đóng/ngắt truyền động thường xuyên hoặc khởi động mềm.
-
Bảo vệ quá tải: Làm thiết bị giới hạn mô-men xoắn, tự động trượt khi hệ thống gặp sự cố kẹt máy để bảo vệ động cơ và hộp số.
4. Cách lựa chọn và lưu ý khi sử dụng
-
Cách lựa chọn:
-
Tính toán mô-men xoắn: Căn cứ vào công suất động cơ, tỉ số truyền và tốc độ vòng quay để chọn kích thước model phù hợp (ví dụ: NAC-2, NAC-5, NAC-10, NAC-20, NAC-40, NAC-60,…).
-
Đường kính trục & Tốc độ: Kiểm tra đường kính trục thực tế và tốc độ vòng quay tối đa ($r/min$) của hệ thống để chọn mã ly hợp có lỗ trục tương thích.
-
-
Lưu ý khi sử dụng:
-
Chất lượng khí nén: Cần sử dụng bộ lọc khí nén (loại bỏ hơi nước và bụi bẩn) để đảm bảo gioăng phớt không bị lão hóa nhanh và duy trì ma sát ổn định.
-
Kiểm tra độ mòn má ma sát: Thường xuyên kiểm tra má ma sát định kỳ và thay mới khi đạt độ mòn giới hạn để tránh làm hỏng đĩa ma sát kim loại.
-
Đảm bảo thông thoáng: Đặt thiết bị ở vị trí thông thoáng để cánh tản nhiệt phát huy tối đa hiệu quả giải nhiệt, tránh quá nhiệt làm giảm tuổi thọ phớt và má ma sát.
-
-
