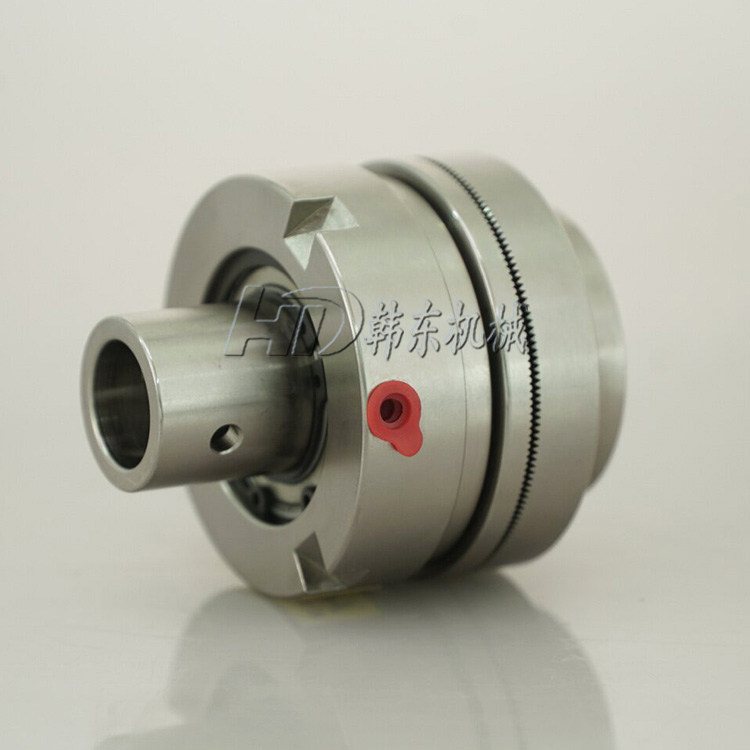

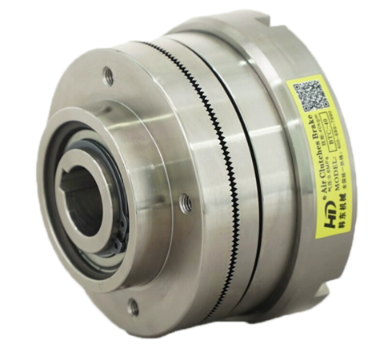

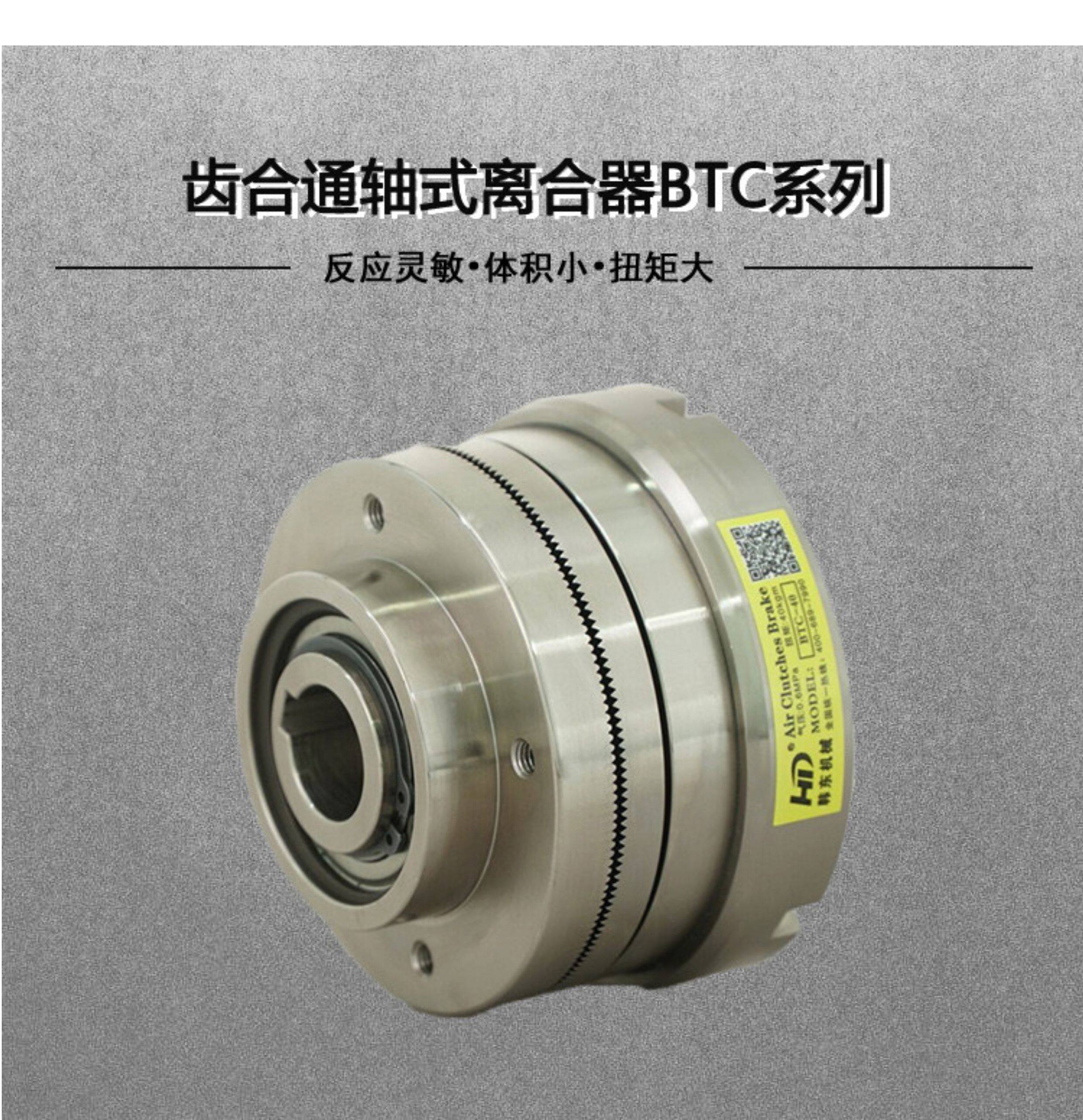

Ly hợp khí nén răng vấu BTC (Ly hợp vấu khí nén BTC, Côn răng khí nén BTC)

1. Cấu tạo

Sản phẩm gồm các bộ phận chính:

• Vỏ và Pít-tông khí nén: Vỏ kim loại gia công chính xác, chứa pít-tông khí nén để đẩy cơ cấu ăn khớp.

• Bề mặt răng ăn khớp (Tooth Face): Hai mặt đĩa gia công các răng vấu kim loại đối ứng có độ cứng cao, chống mòn và chịu mỏi tốt.

• Trục ống lồng & Rãnh then (Hollow Shaft / Keyway): Dễ dàng lắp đặt trực tiếp lên trục truyền động của máy.

• Lò xo hồi vị: Giúp đẩy các mặt răng tách rời hoàn toàn ngay khi xả khí nén.

2. Nguyên lý hoạt động

• Trạng thái đóng (Truyền động): Khi cấp khí nén vào khoang chứa, pít-tông bị nén lại và đẩy mặt răng vấu ăn khớp chặt chẽ vào đĩa răng đối diện. Do truyền động bằng kết cấu răng ăn khớp trực tiếp (không qua ma sát phẳng), ly hợp truyền toàn bộ mô-men xoắn mà không xuất hiện hiện tượng trượt.

• Trạng thái ngắt (Ngắt truyền động): Khi xả khí nén, lò xo hồi vị lập tức đẩy đĩa răng tách ra, giúp hai phần quay tách rời hoàn toàn và nhanh chóng.

• Lưu ý: Việc đóng/ngắt ly hợp dạng răng vấu thường được thực hiện tốt nhất khi máy đang ở trạng thái dừng hoặc quay với tốc độ rất thấp để tránh va đập hư hỏng răng.

3. Ứng dụng

Ly hợp khí nén dạng răng BTC phù hợp cho các ứng dụng đòi hỏi mô-men xoắn lớn trong không gian hạn chế:

• Máy tự động hóa & Chế tạo cơ khí: Máy đóng gói, máy cắt, máy định hình kim loại, máy cán.

• Hệ thống định vị & Đồng bộ: Dùng trong các dây chuyền sản xuất cần ngắt/nối truyền động chính xác theo chu kỳ mà không sợ trượt sai lệch vị trí.

• Hệ thống tải nặng: Máy in cuộn lớn, máy sản xuất cao su, dây chuyền dệt sợi, máy dập.

4. Cách lựa chọn và lưu ý khi sử dụng

• Cách lựa chọn:

  • Xác định mô-men xoắn cần thiết: Chọn kích thước model phù hợp (như BTC-10, BTC-20, BTC-40, BTC-60,...) dựa trên mô-men xoắn của hệ thống. Vì là dạng răng ăn khớp, ly hợp BTC chịu được mô-men xoắn lớn hơn rất nhiều so với ly hợp ma sát cùng kích thước.

  • Kích thước đường kính trục: Kiểm tra thông số lỗ trục và kích thước then để chọn mã chính xác.

• Lưu ý khi sử dụng:

  • Tránh đóng ly hợp ở tốc độ cao: Không thực hiện thao tác đóng ngắt khi chênh lệch tốc độ giữa hai trục quá lớn để tránh làm sứt mẻ hoặc mòn răng.

  • Cung cấp khí nén sạch: Dùng bộ lọc và điều áp khí nén để đảm bảo lực ép pít-tông luôn đủ và không làm kẹt cơ cấu chuyển động.

  • Bảo dưỡng định kỳ: Kiểm tra độ mòn của mặt răng và tra mỡ mỏng định kỳ vào các chi tiết dẫn hướng để vận hành êm ái.

  •
