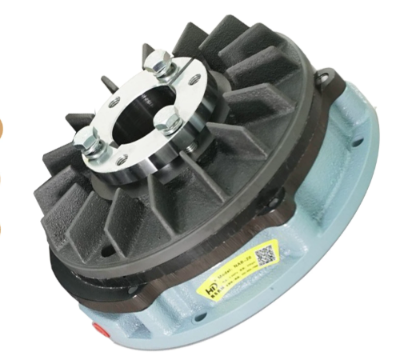

Phanh khí nén trục xuyên NAB (Thắng hơi NAB, Phanh đĩa khí nén)

Giá gốc là: 1.000 ₫.Giá hiện tại là: 50 ₫.

Download

Thiết bị bao gồm các bộ phận chính sau:

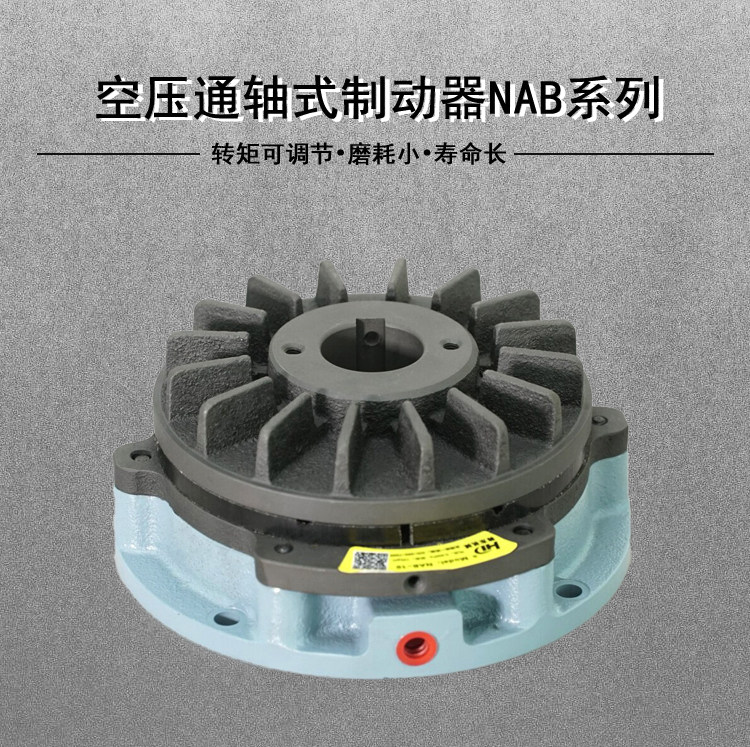

Thân phanh và cánh tản nhiệt: Vỏ ngoài có thiết kế các cánh tản nhiệt dạng nan quạt giúp tối ưu hóa khả năng giải nhiệt khi phanh liên tục.
Trục ống lồng (Hollow Shaft / Hub) & Ống lót côn: Giúp lắp đặt trực tiếp và cố định chắc chắn lên trục máy (có hai phiên bản: dòng NAB-S không ống lót và NAB-T có ống lót côn kèm then).
Pít-tông và lò xo hồi vị: Tạo lực ép khí nén và kéo pít-tông về vị trí ban đầu khi xả khí.

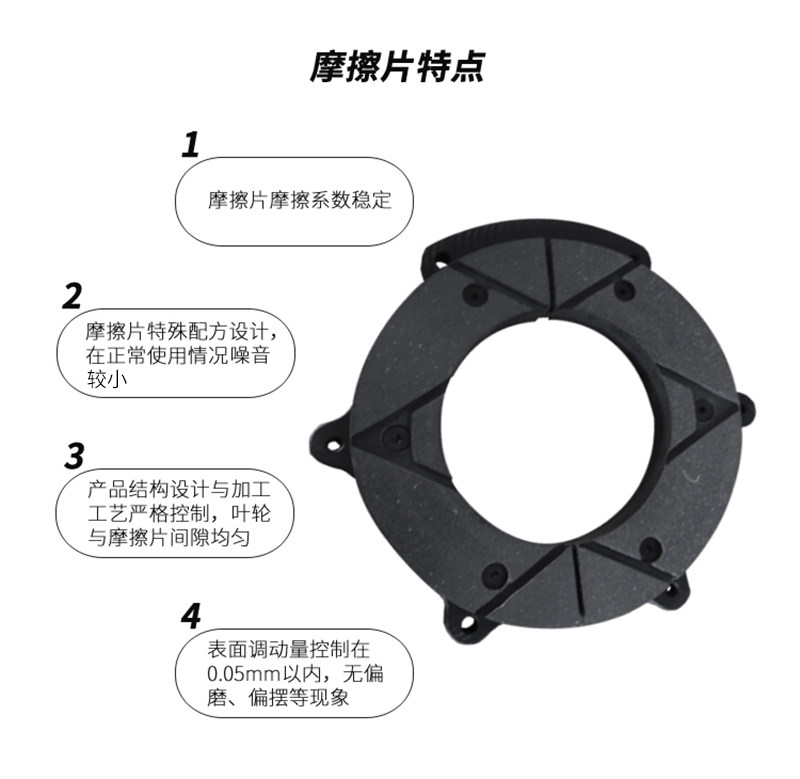

Má phanh (Tấm ma sát) rời: Thiết kế dạng tách rời, cho phép tháo lắp và thay thế trực tiếp từ bên ngoài mà không làm thay đổi hay dịch chuyển kết cấu máy móc xung quanh.

Khi cấp khí nén (Thực hiện phanh): Khi áp suất khí nén được cấp vào khoang khí của phanh, lực khí nén đẩy pít-tông dịch chuyển, ép chặt các má phanh (tấm ma sát) vào đĩa phanh hoặc trục quay. Sự ma sát này tạo ra mô-men hãm để làm chậm hoặc dừng hẳn chuyển động quay của trục máy.
Khi xả khí nén (Nhả phanh): Khi áp suất khí nén được giải phóng (xả ra ngoài), hệ thống lò xo hồi vị sẽ kéo pít-tông và má phanh tách ra khỏi bề mặt ma sát, trả lại trạng thái quay tự do cho trục.
Lưu ý: Mô-men phanh có thể được điều chỉnh linh hoạt bằng cách thay đổi áp suất khí nén cấp vào.

Phanh khí nén NAB được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác và tần suất hoạt động cao:

Ngành bao bì & in ấn: Dùng trong máy xả cuộn, máy in, máy cắt giấy, máy cuộn màng nhựa để kiểm soát lực căng (tension control).
Cơ khí & tự động hóa: Lắp đặt trên các loại máy gia công gỗ, máy công cụ CNC, băng tải, máy chế biến thực phẩm.
Ngành cao su & cáp điện: Dùng trong máy định hình lốp xe, máy bọc dây điện, máy dệt và các thiết bị truyền động công nghiệp khác.

Cách lựa chọn:
- Xác định mô-men xoắn (Torque): Dựa vào công suất, tốc độ vòng quay và yêu cầu lực căng/lực phanh của hệ thống để chọn đúng model (ví dụ: NAB-5, NAB-10, NAB-20, NAB-40,…).
- Lựa chọn kiểu trục: Chọn mã có ống lót (như NAB-10T) hoặc không ống lót (như NAB-10S) tùy thuộc vào kích thước trục và cách thức lắp đặt thực tế tại nhà xưởng.
Lưu ý khi sử dụng:
- Kiểm soát áp suất khí nén: Đảm bảo nguồn cấp khí sạch, không lẫn nước hoặc dầu thừa để tránh làm hỏng gioăng phớt và giảm hệ số ma sát.
- Kiểm tra định kỳ má phanh: Do thiết bị cho phép thay thế má phanh dễ dàng mà không cần tháo rời toàn bộ cụm máy, cần kiểm tra độ mòn của tấm ma sát để thay thế kịp thời, tránh làm trầy xước đĩa phanh.
- Tản nhiệt: Mặc dù phanh NAB có thiết kế cánh tản nhiệt tốt phù hợp với việc trượt/phanh liên tục, cần đảm bảo thông gió tốt xung quanh vị trí lắp đặt để duy trì tuổi thọ tối đa cho vật liệu ma sát.

Thông số kỹ thuật

Thiết bị bao gồm các bộ phận chính sau:

Thân phanh và cánh tản nhiệt: Vỏ ngoài có thiết kế các cánh tản nhiệt dạng nan quạt giúp tối ưu hóa khả năng giải nhiệt khi phanh liên tục.
Trục ống lồng (Hollow Shaft / Hub) & Ống lót côn: Giúp lắp đặt trực tiếp và cố định chắc chắn lên trục máy (có hai phiên bản: dòng NAB-S không ống lót và NAB-T có ống lót côn kèm then).
Pít-tông và lò xo hồi vị: Tạo lực ép khí nén và kéo pít-tông về vị trí ban đầu khi xả khí.
Má phanh (Tấm ma sát) rời: Thiết kế dạng tách rời, cho phép tháo lắp và thay thế trực tiếp từ bên ngoài mà không làm thay đổi hay dịch chuyển kết cấu máy móc xung quanh.

Khi cấp khí nén (Thực hiện phanh): Khi áp suất khí nén được cấp vào khoang khí của phanh, lực khí nén đẩy pít-tông dịch chuyển, ép chặt các má phanh (tấm ma sát) vào đĩa phanh hoặc trục quay. Sự ma sát này tạo ra mô-men hãm để làm chậm hoặc dừng hẳn chuyển động quay của trục máy.
Khi xả khí nén (Nhả phanh): Khi áp suất khí nén được giải phóng (xả ra ngoài), hệ thống lò xo hồi vị sẽ kéo pít-tông và má phanh tách ra khỏi bề mặt ma sát, trả lại trạng thái quay tự do cho trục.
Lưu ý: Mô-men phanh có thể được điều chỉnh linh hoạt bằng cách thay đổi áp suất khí nén cấp vào.

Phanh khí nén NAB được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác và tần suất hoạt động cao:

Ngành bao bì & in ấn: Dùng trong máy xả cuộn, máy in, máy cắt giấy, máy cuộn màng nhựa để kiểm soát lực căng (tension control).
Cơ khí & tự động hóa: Lắp đặt trên các loại máy gia công gỗ, máy công cụ CNC, băng tải, máy chế biến thực phẩm.
Ngành cao su & cáp điện: Dùng trong máy định hình lốp xe, máy bọc dây điện, máy dệt và các thiết bị truyền động công nghiệp khác.

Cách lựa chọn:
- Xác định mô-men xoắn (Torque): Dựa vào công suất, tốc độ vòng quay và yêu cầu lực căng/lực phanh của hệ thống để chọn đúng model (ví dụ: NAB-5, NAB-10, NAB-20, NAB-40,...).
- Lựa chọn kiểu trục: Chọn mã có ống lót (như NAB-10T) hoặc không ống lót (như NAB-10S) tùy thuộc vào kích thước trục và cách thức lắp đặt thực tế tại nhà xưởng.
Lưu ý khi sử dụng:
- Kiểm soát áp suất khí nén: Đảm bảo nguồn cấp khí sạch, không lẫn nước hoặc dầu thừa để tránh làm hỏng gioăng phớt và giảm hệ số ma sát.
- Kiểm tra định kỳ má phanh: Do thiết bị cho phép thay thế má phanh dễ dàng mà không cần tháo rời toàn bộ cụm máy, cần kiểm tra độ mòn của tấm ma sát để thay thế kịp thời, tránh làm trầy xước đĩa phanh.
- Tản nhiệt: Mặc dù phanh NAB có thiết kế cánh tản nhiệt tốt phù hợp với việc trượt/phanh liên tục, cần đảm bảo thông gió tốt xung quanh vị trí lắp đặt để duy trì tuổi thọ tối đa cho vật liệu ma sát.
