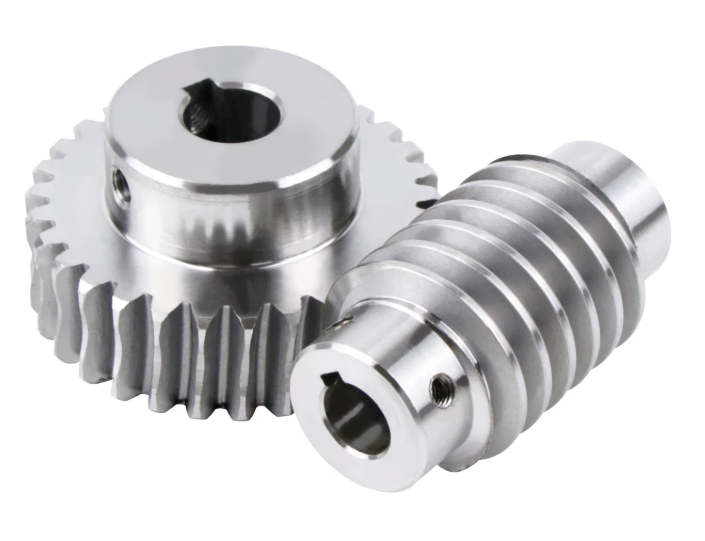

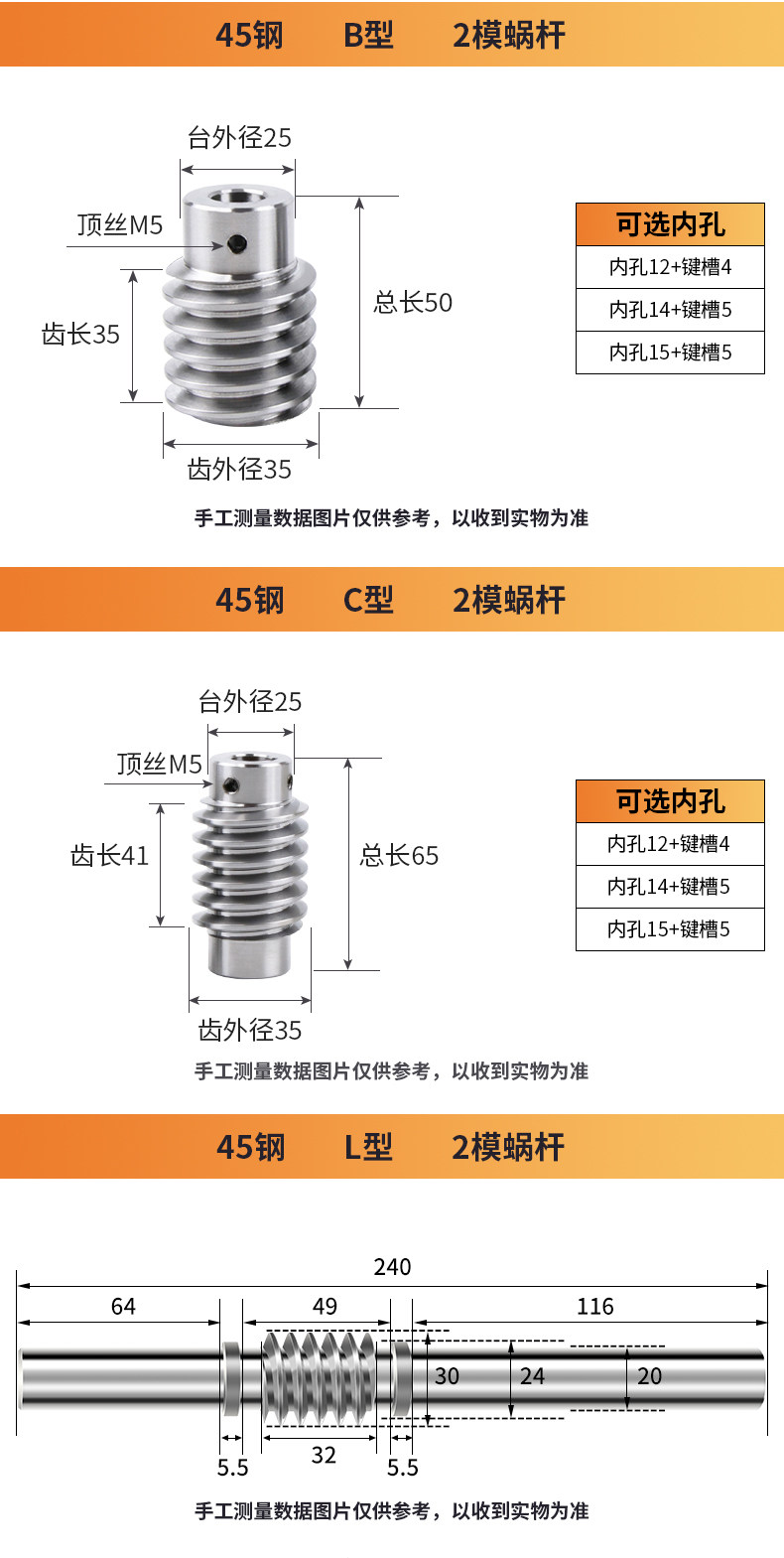

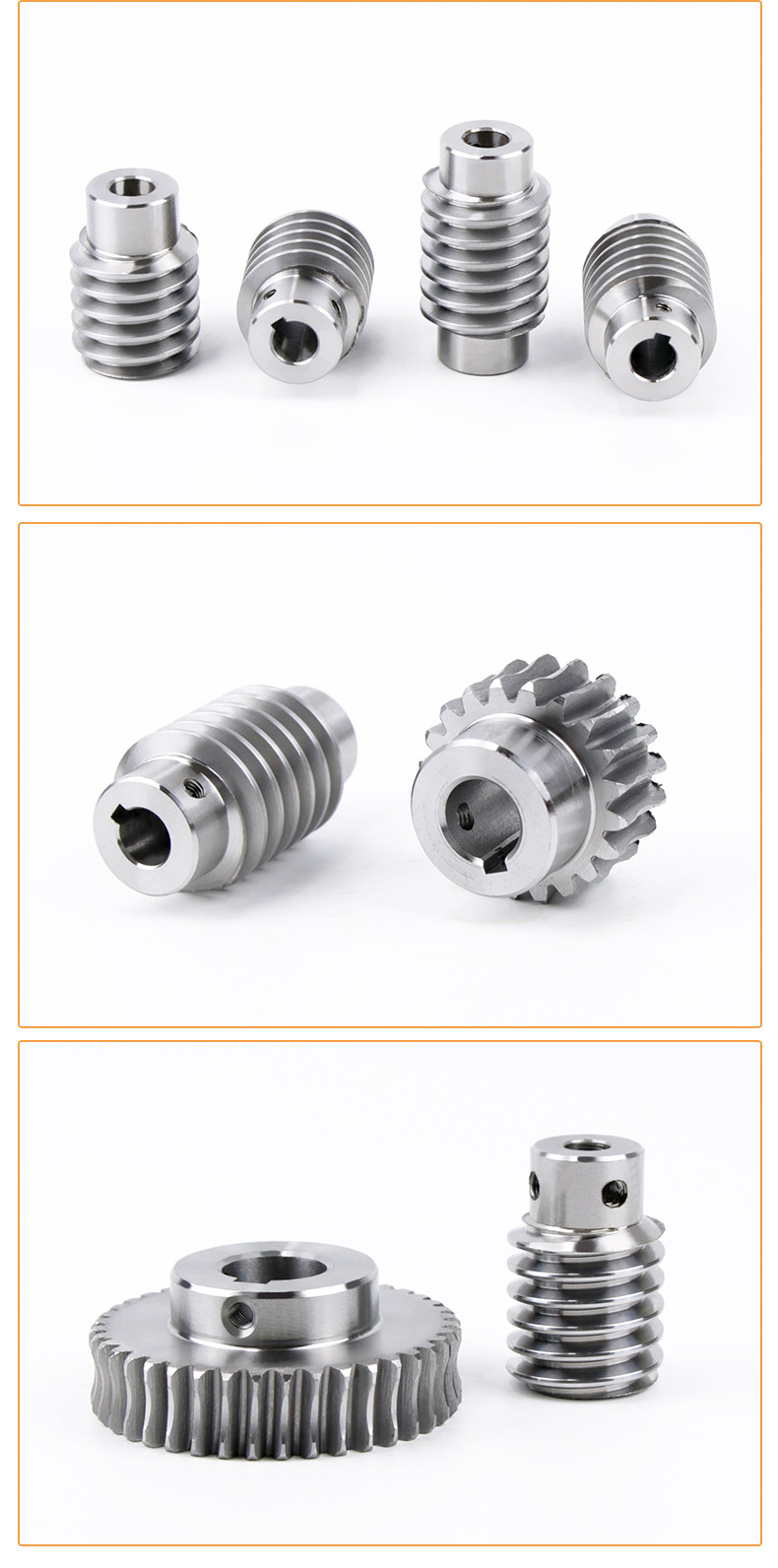

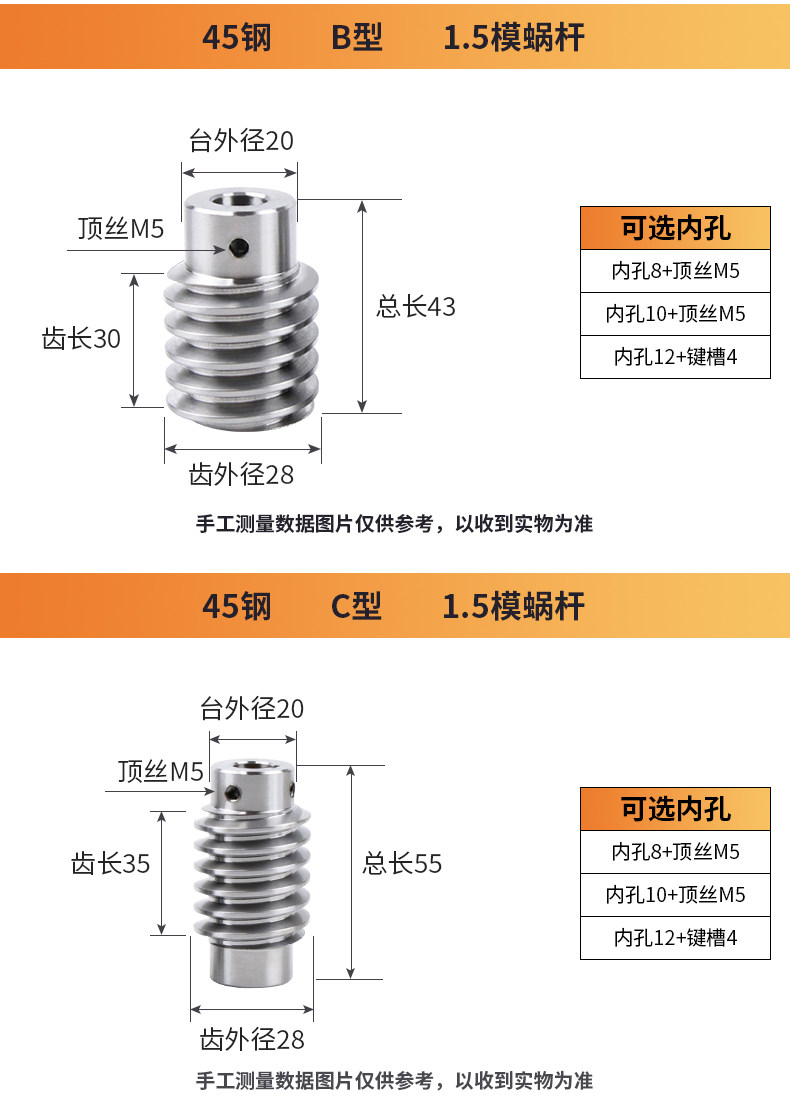

Trục vít (Worm): Là một chi tiết hình trục có phần ren xoắn nổi lên giống ren ốc, đóng vai trò là phần tử chủ động nhận chuyển động quay từ động cơ.
-

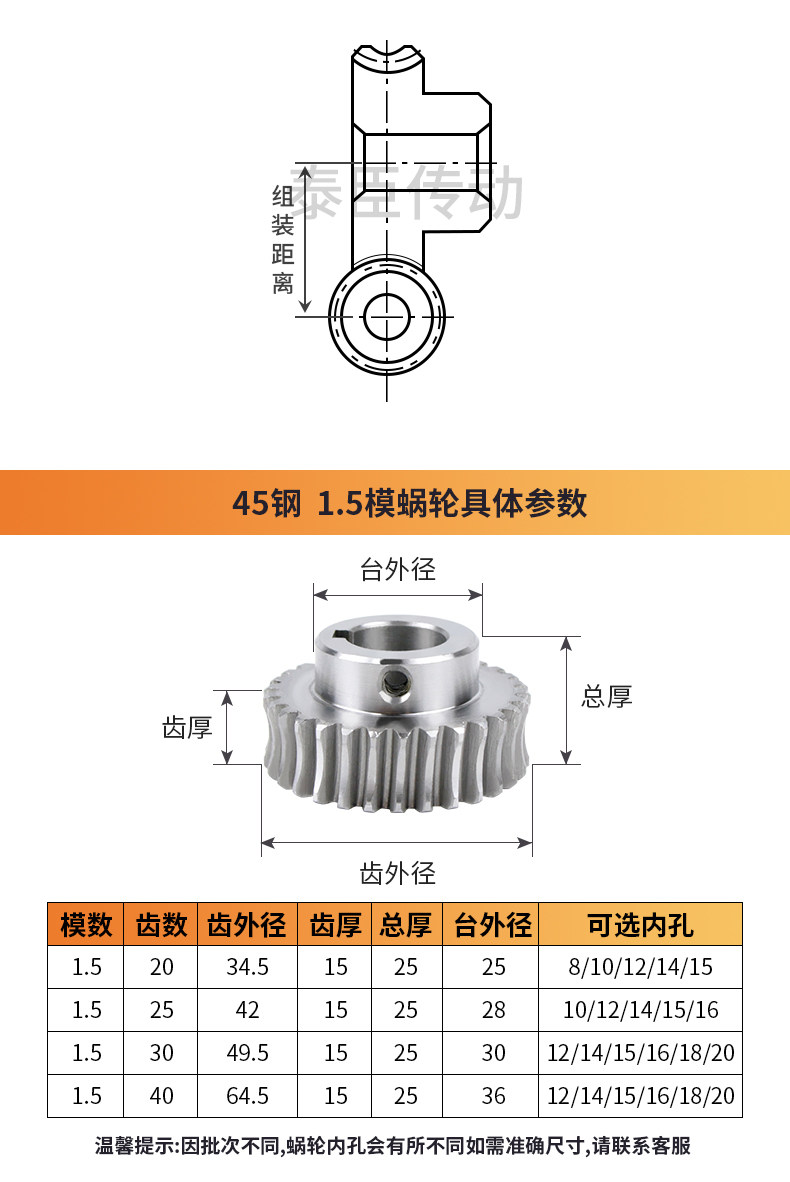

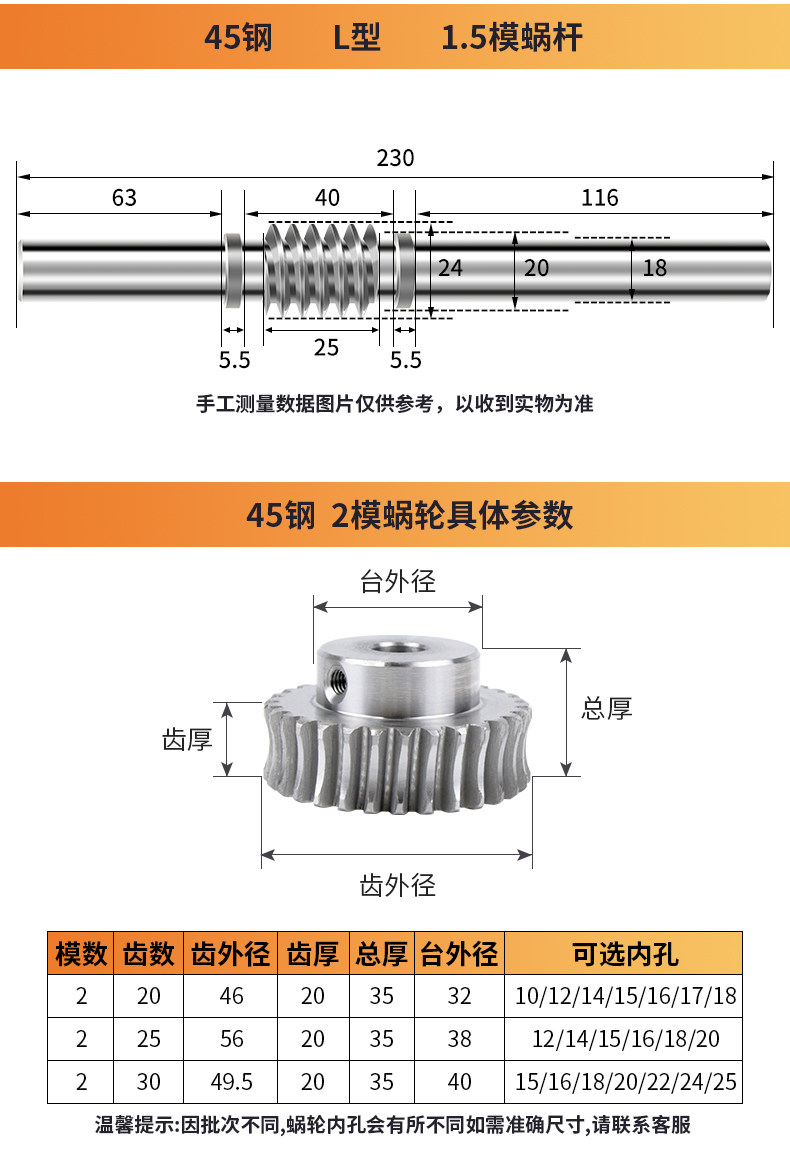

Bánh vít (Worm gear): Là một bánh răng có các răng được cắt cong theo biên dạng ôm lấy trục vít. Sản phẩm trong hình thuộc dạng bướu (凸台 – boss type), có sẵn lỗ trục hoàn thiện kết hợp rãnh then (成品孔带键槽 B-C-L型) giúp dễ dàng lắp đặt cố định vào trục máy thông qua then.
4. Nguyên lý hoạt động
-
Truyền động ăn khớp: Khi trục vít quay quanh trục của nó, các vòng ren xoắn trượt và đẩy các răng của bánh vít, làm cho bánh vít quay theo vuông góc với trục vít.
-
Tỉ số truyền lớn và giảm tốc: Do mỗi vòng quay của trục vít chỉ làm bánh vít dịch chuyển một số răng tương ứng với số mối ren, cơ cấu này cho phép đạt tỉ số truyền rất lớn chỉ trong một không gian nhỏ gọn. Điều này giúp giảm tốc độ vòng quay đáng kể đồng thời gia tăng mạnh mô-men xoắn (lực kéo).
-
Khả năng tự hãm: Với góc nâng của ren nhỏ, bộ truyền động trục vít bánh vít có tính năng tự hãm cơ học (trục vít có thể quay bánh vít, nhưng bánh vít không thể chủ động quay ngược lại trục vít), giúp giữ tải an toàn khi dừng hoạt động.
5. Ứng dụng
-
Hộp giảm tốc công nghiệp: Sử dụng rộng rãi trong các hệ thống hộp giảm tốc góc vuông để thay đổi hướng truyền động và giảm tốc độ.
-
Hệ thống nâng hạ và tời kéo: Dùng trong tời điện, băng tải, cầu trục, cửa cuốn tự động nhờ tính năng tự hãm an toàn, chống trôi tải.
-
Cơ cấu tự động hóa và máy công cụ: Phục vụ trong các máy cắt, máy ép, cơ cấu định vị đòi hỏi độ chính xác và mô-men xoắn lớn.
-
