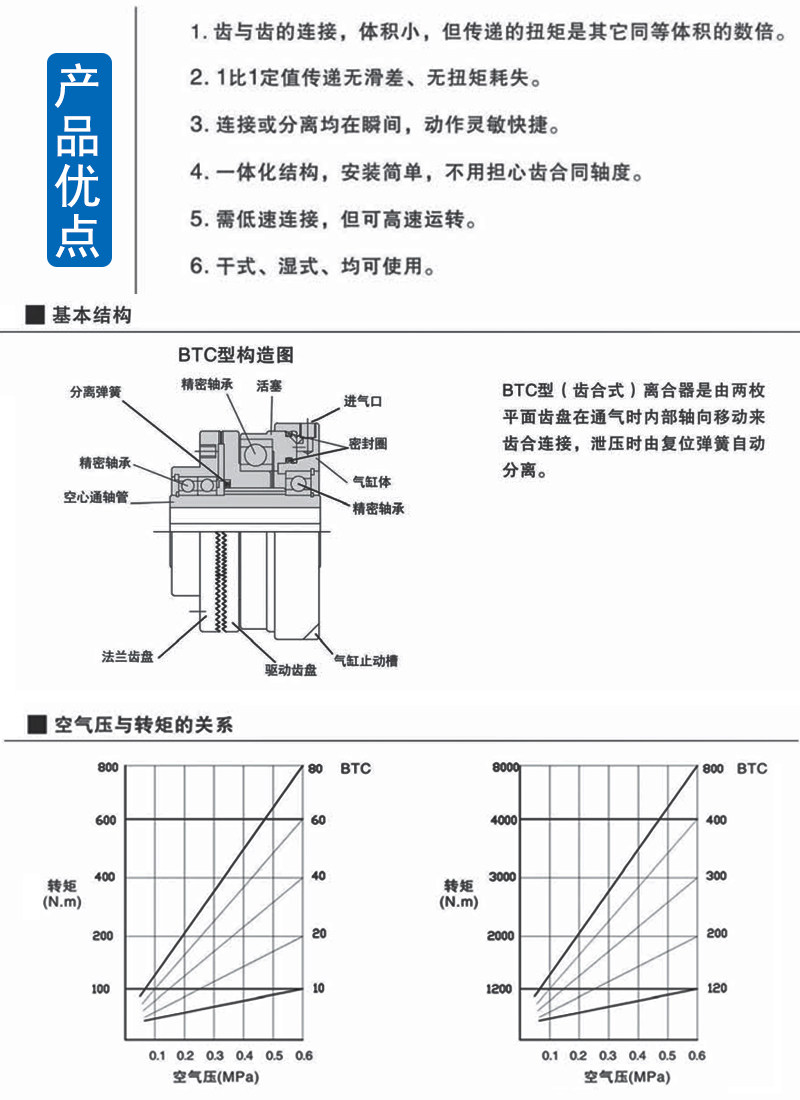

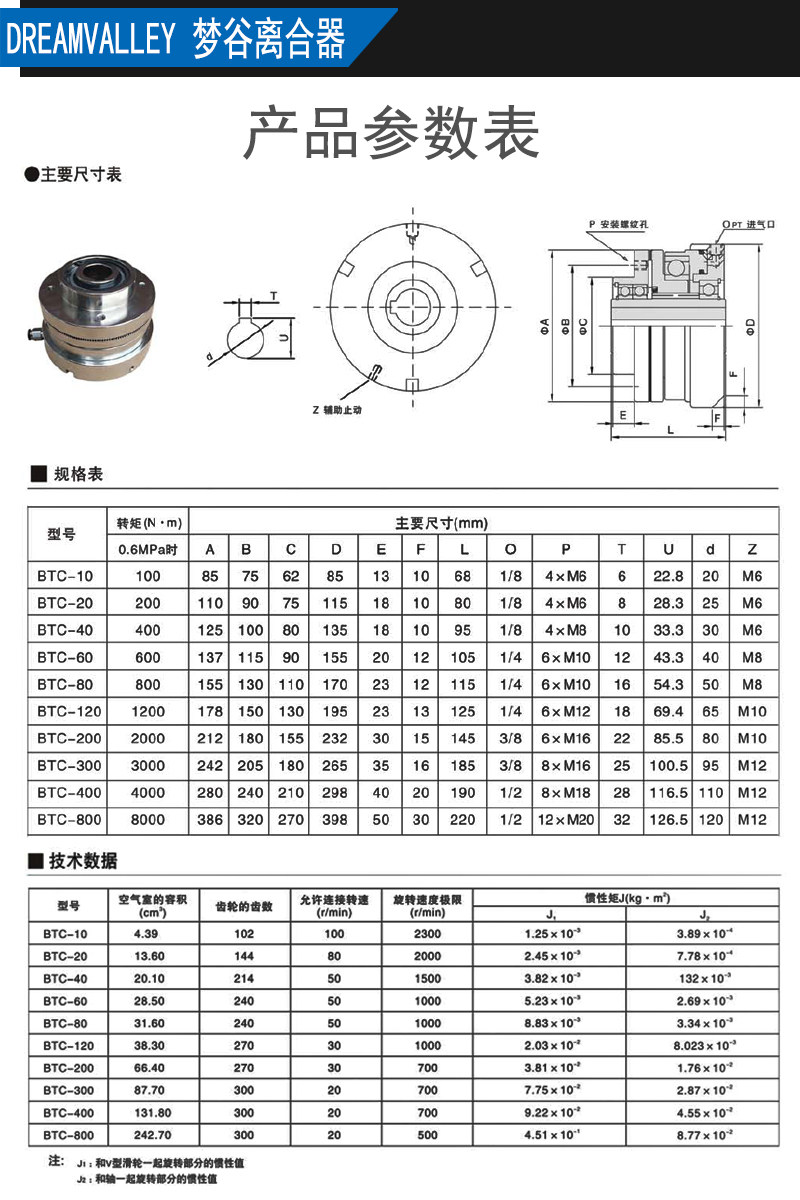

1. Cấu tạo

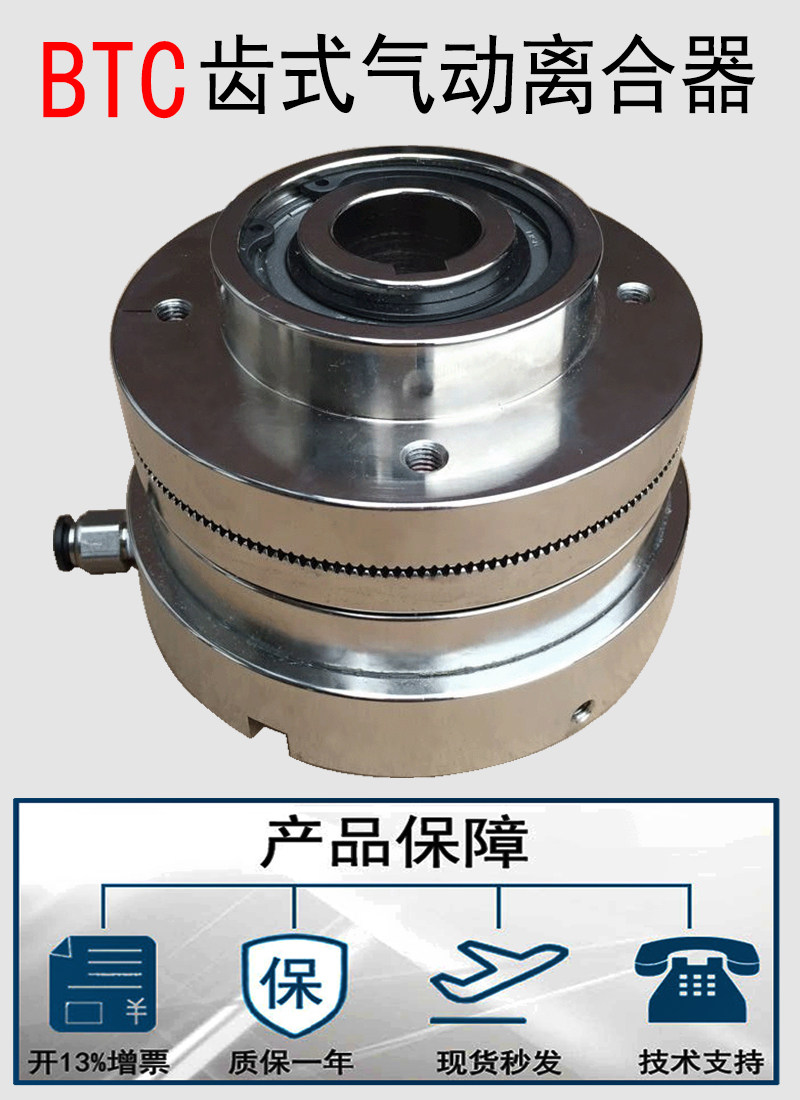

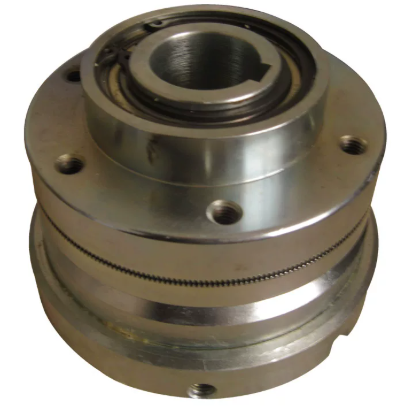

Bộ ly hợp khí nén kiểu răng BTC có thiết kế dạng đĩa răng gài cơ khí, bao gồm các bộ phận chính sau:
-
Đĩa răng chủ động và bị động (Gear teeth disks): Bề mặt tiếp xúc gia công các rãnh răng ăn khớp chính xác với nhau giúp truyền momen xoắn cực lớn mà không bị trượt.
-
Xi lanh khí nén (Pneumatic cylinder): Khoang chứa khí nén chịu áp suất, có nhiệm vụ đẩy piston.
-
Piston và lò xo hồi về: Piston di chuyển dưới tác động của khí nén để đóng ly hợp và lò xo giúp tách rời khi xả khí.
-
Trục và rãnh then (Keyway): Dùng để lắp cố định thiết bị vào trục động cơ hoặc trục máy.
-
Đường cấp khí nén: Đầu nối ống hơi để điều khiển đóng/mở ly hợp.
2. Nguyên lý hoạt động
-
Trạng thái đóng (Engagement): Khi cấp khí nén vào hệ thống, áp suất khí nén thắng lực cản của lò xo, đẩy piston dịch chuyển ép chặt đĩa răng chủ động và đĩa răng bị động vào nhau. Do thiết kế dạng răng gài, hai đĩa ăn khớp hoàn toàn với nhau, truyền động 100% momen xoắn từ trục này sang trục khác mà không có hiện tượng trượt (non-slip).
-
Trạng thái mở (Disengagement): Khi ngắt nguồn khí nén (xả khí), áp suất trong xi lanh giảm xuống, lực đàn hồi của lò xo đẩy piston và các đĩa răng tách rời nhau ra, ngắt kết nối truyền động giữa trục chủ động và bị động ngay lập tức.
3. Ứng dụng
-
Ngành cơ khí chế tạo: Dùng trong các loại máy dập cơ khí, máy ép thủy lực, máy đột lỗ tải trọng nặng.
-
Hệ thống truyền động tự động: Các dây chuyền băng tải cần độ đồng tốc chính xác cao, máy cuốn xả cuộn (uncoiler/recoiler) trong ngành thép và tôn giấy.
-
Máy móc đóng gói và công nghiệp nặng: Nơi đòi hỏi khả năng truyền momen xoắn lớn trong không gian lắp đặt nhỏ gọn, thời gian đóng ngắt nhanh và chính xác.
