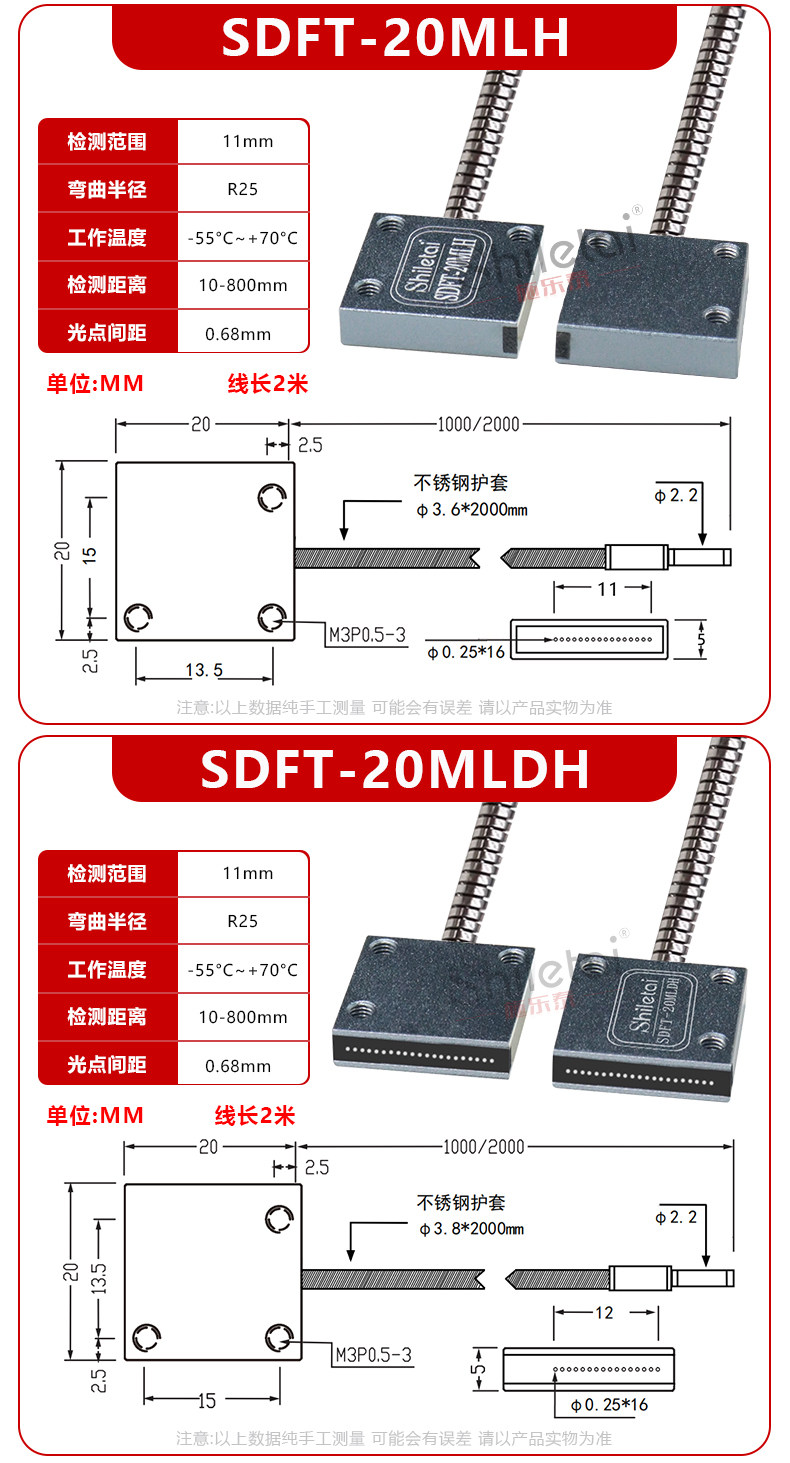

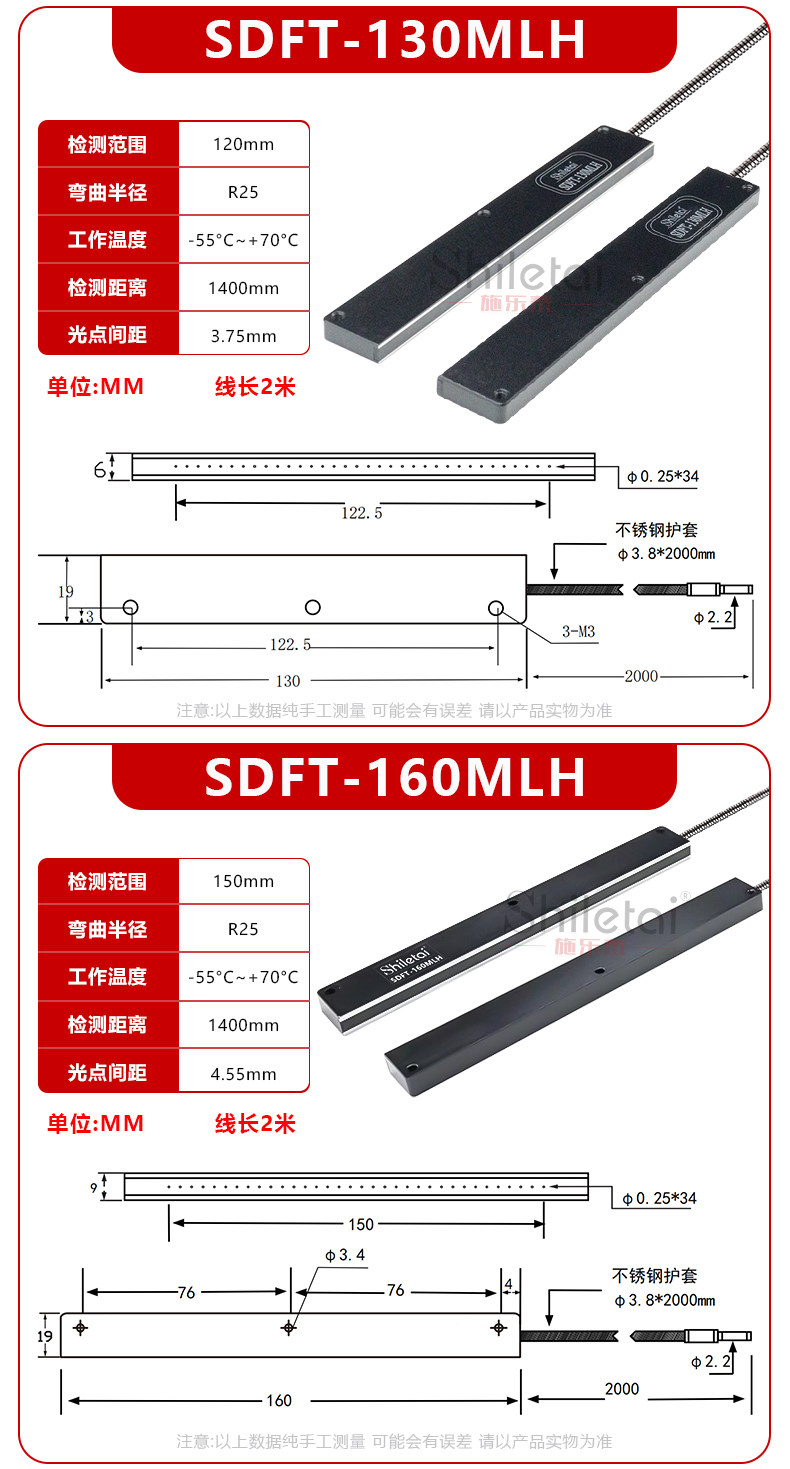

1. Cấu tạo

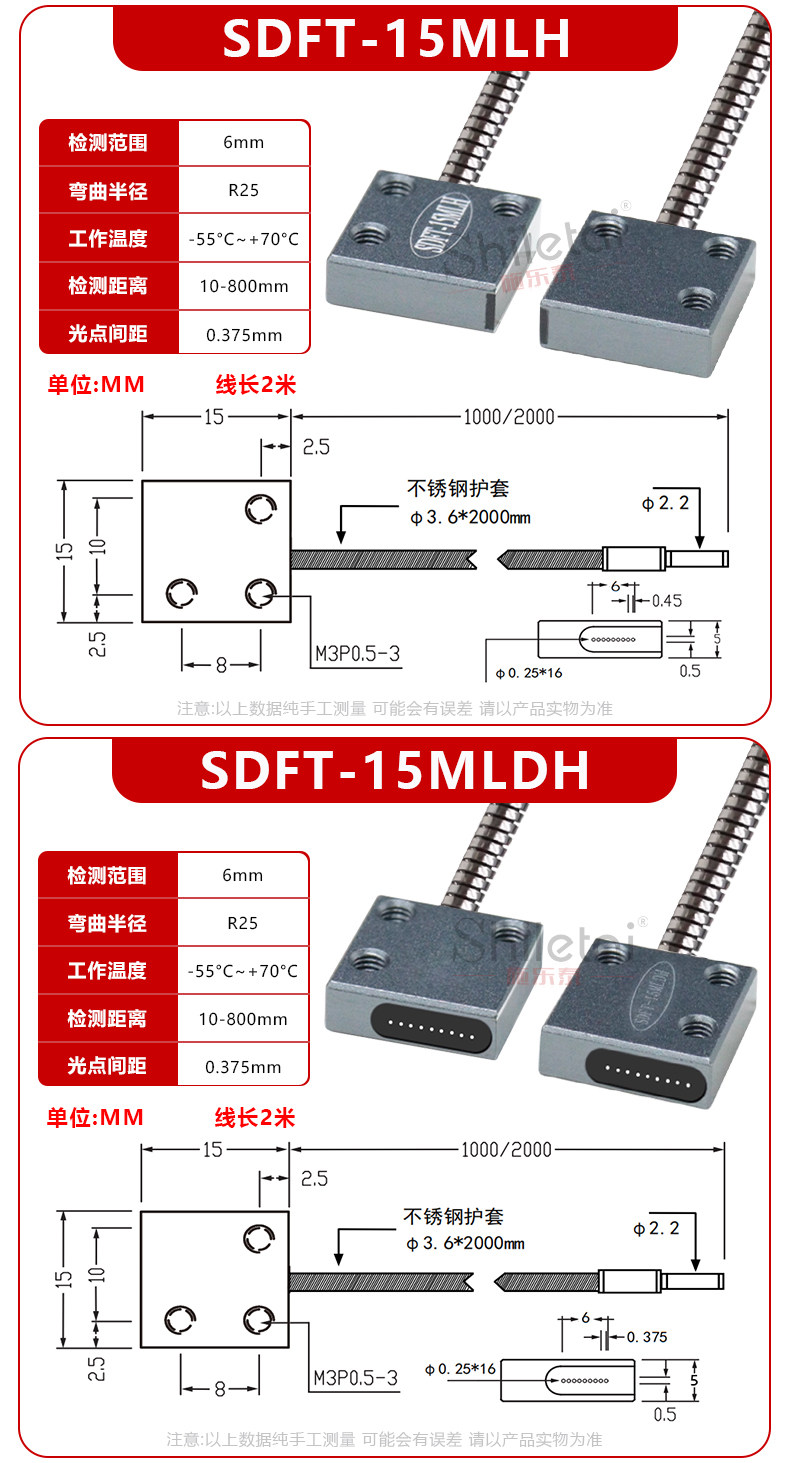

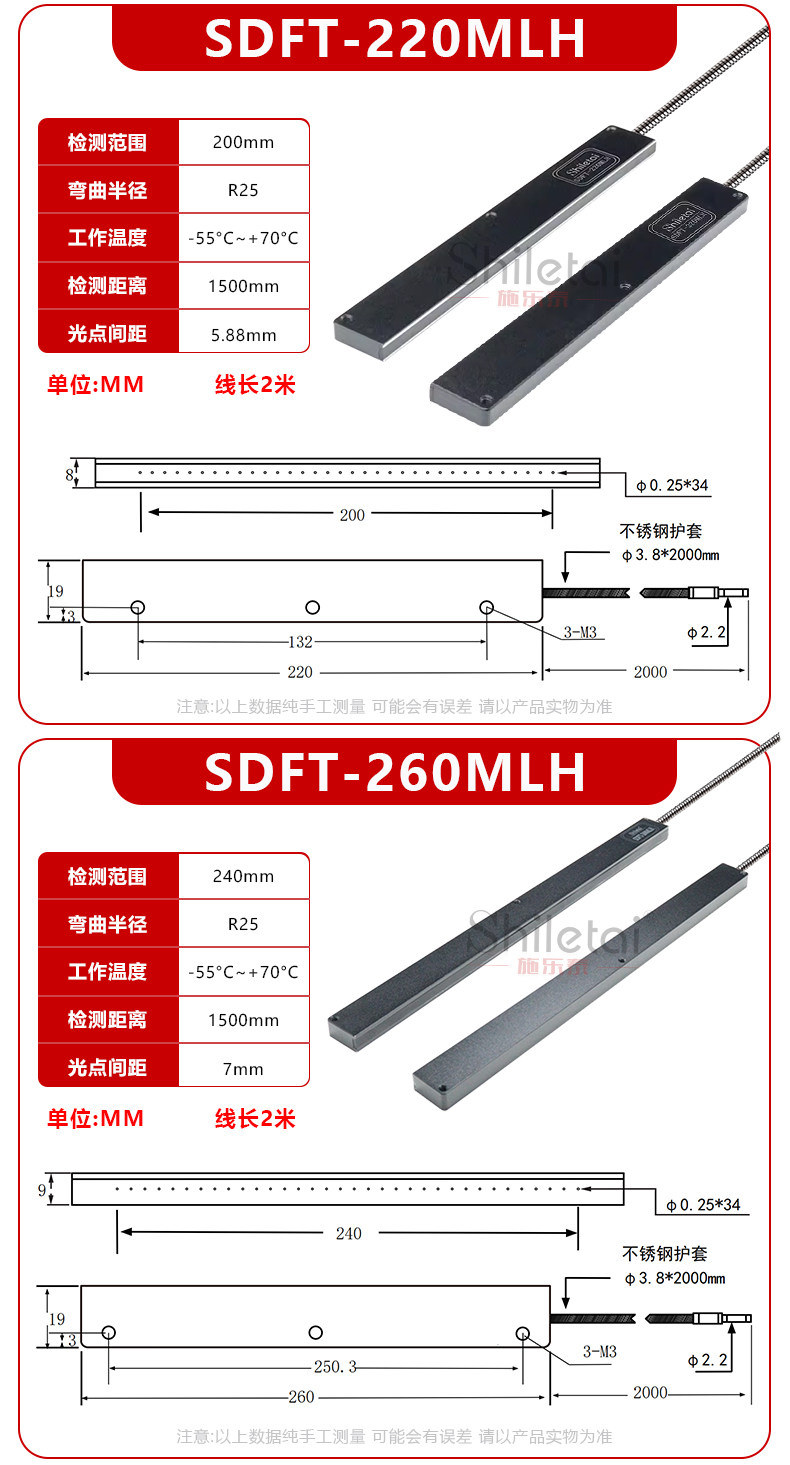

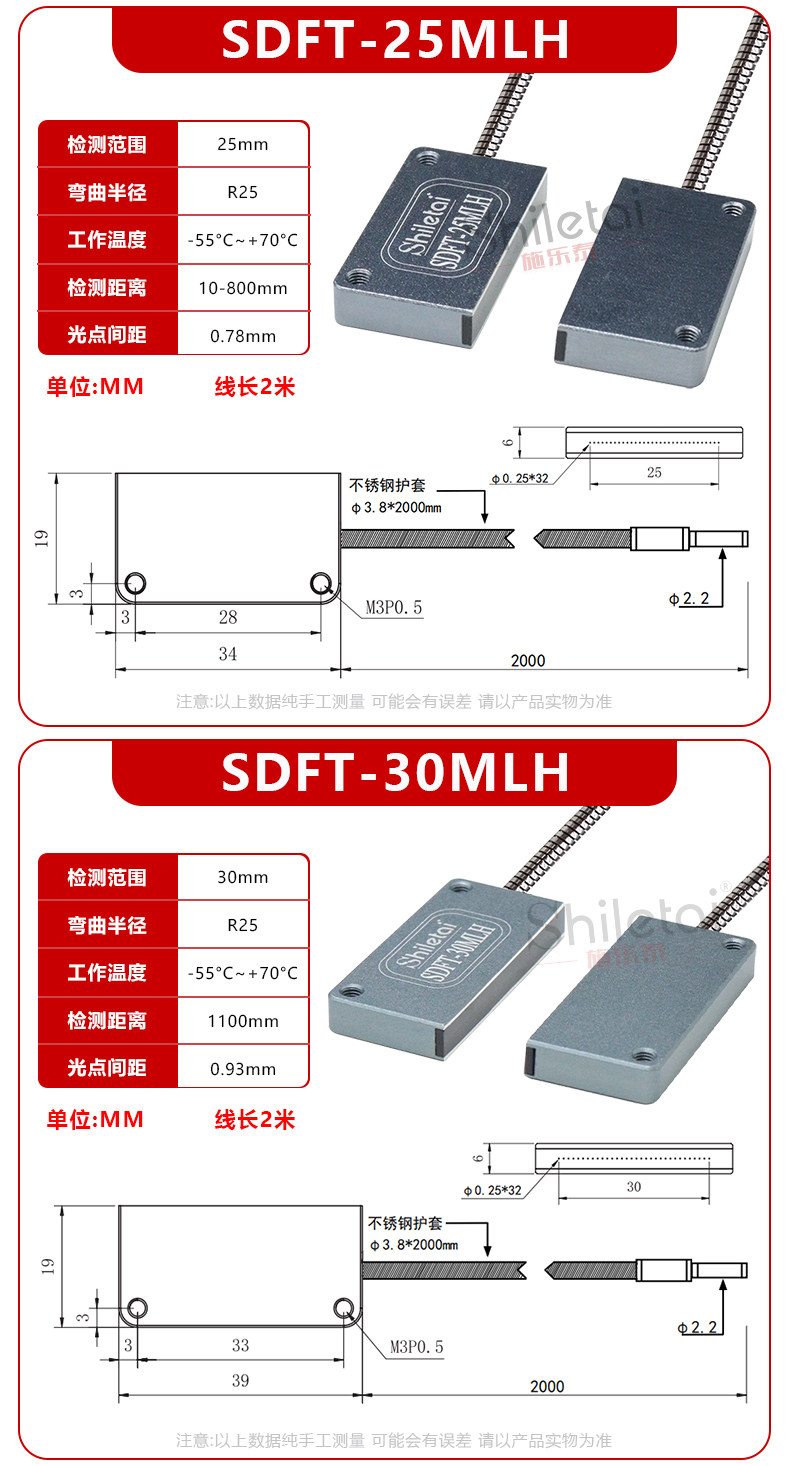

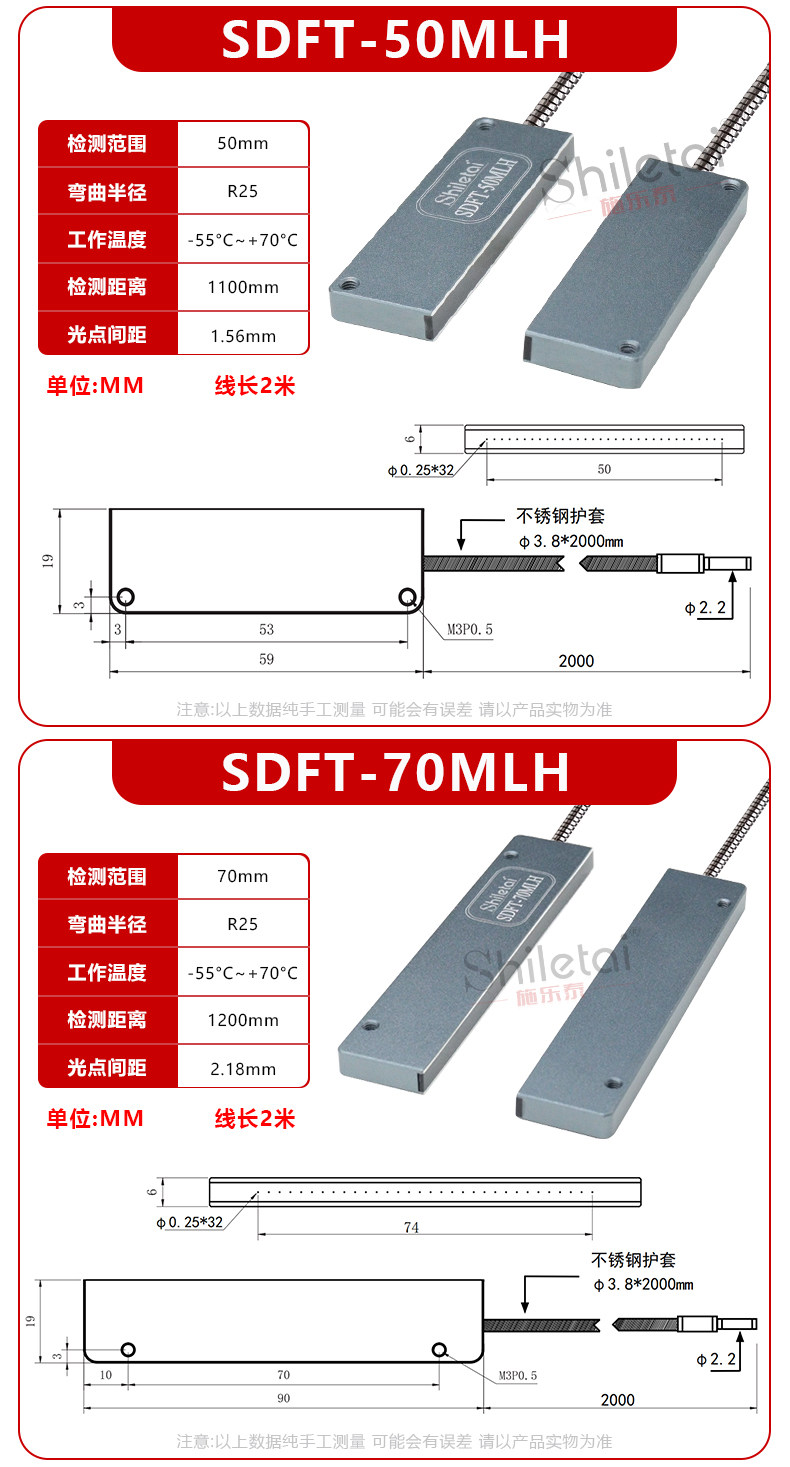

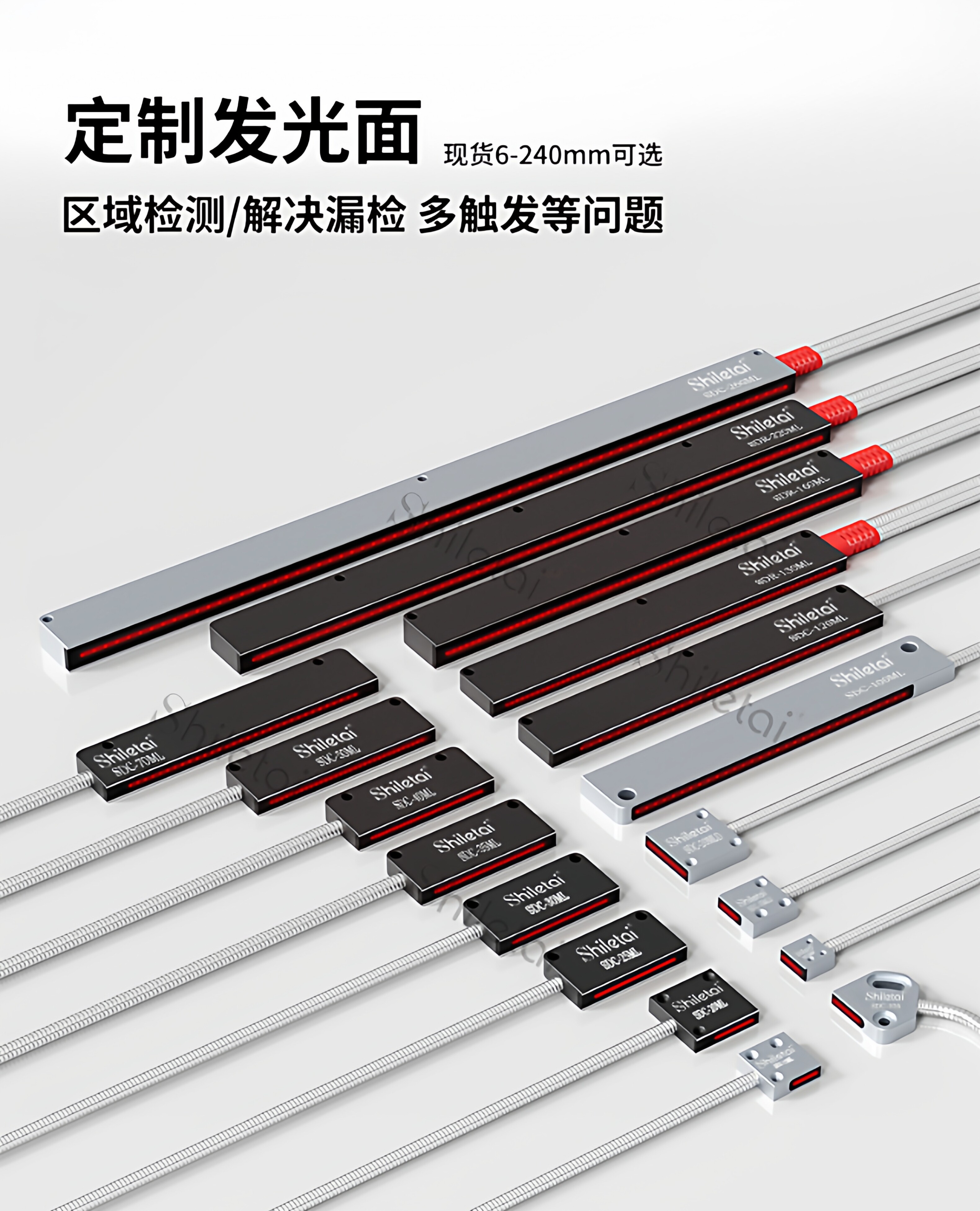

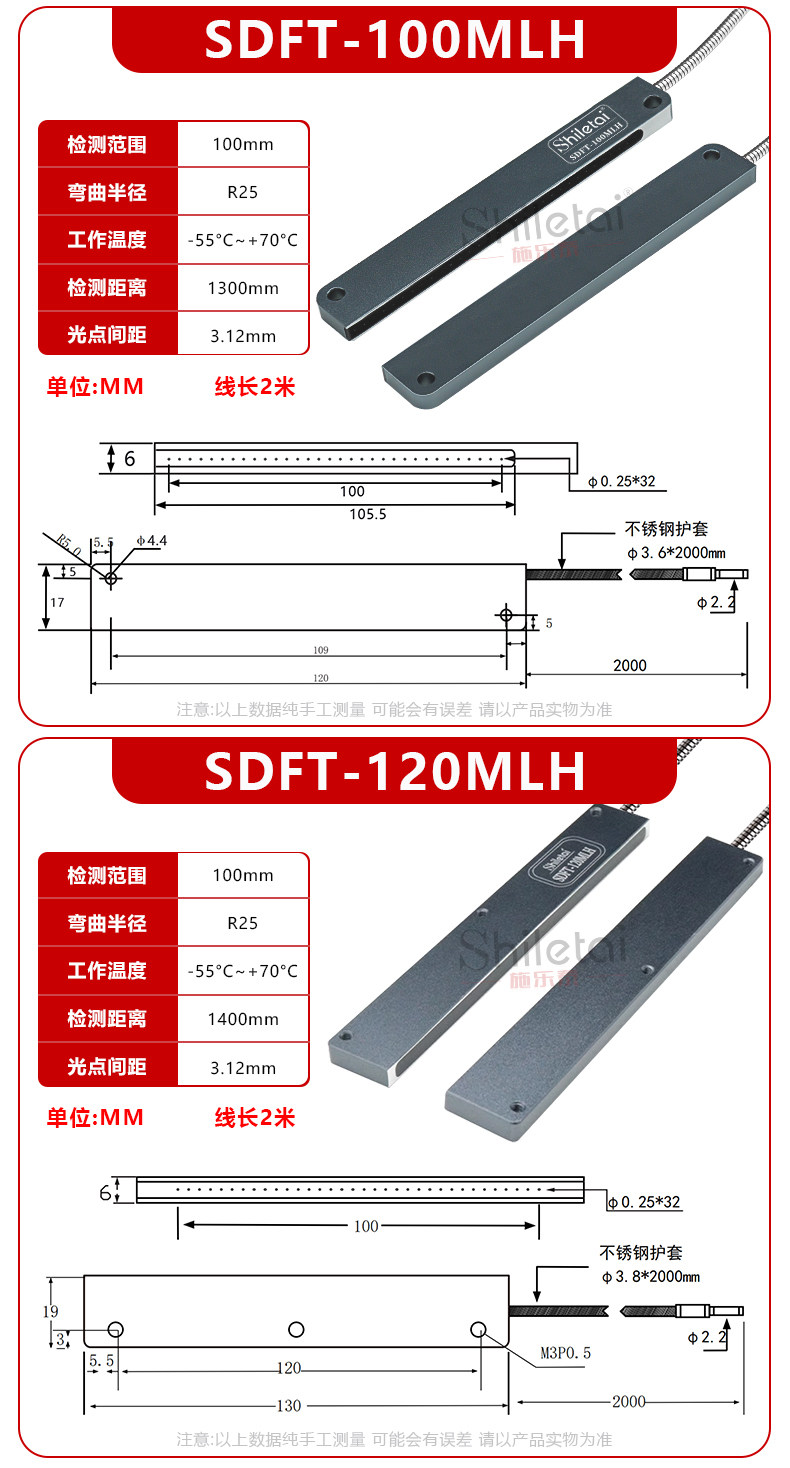

Cảm biến quang học ma trận vùng SDFT-120MLH thường có các thành phần chính sau:
-
Thanh phát quang (Emitter bar): Chứa hệ thống các mắt phát tia hồng ngoại hoặc ánh sáng đỏ xếp thành ma trận dọc/ngang để tạo ra vùng quét ánh sáng.
-
Thanh thu quang (Receiver bar): Gồm hàng loạt các đi-ốt quang (photodiode) hoặc cảm nhận ánh sáng tương ứng để nhận tín hiệu chiếu từ thanh phát sang.
-
Mạch điều khiển và xử lý tín hiệu (Controller/PCB): Xử lý tín hiệu thu được, quét ma trận liên tục để xác định vị trí chính xác của vật cản.
-

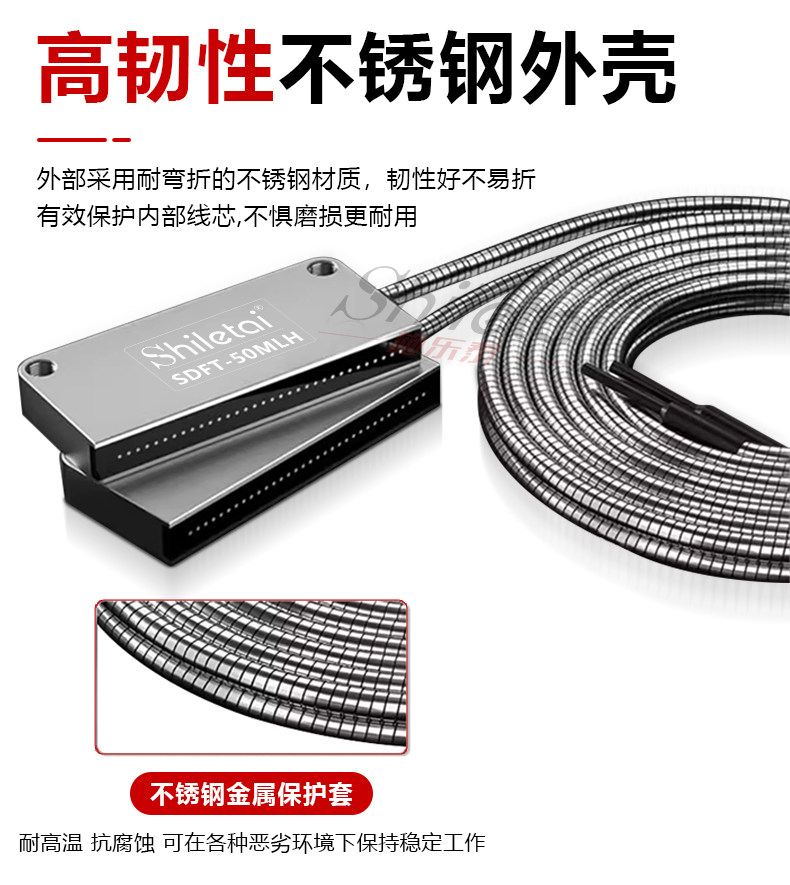

Vỏ bảo vệ: Thường làm bằng nhôm hoặc hợp kim chắc chắn, đạt tiêu chuẩn chống nước/bụi công nghiệp (IP) để hoạt động bền bỉ trong môi trường khắc nghiệt.
-

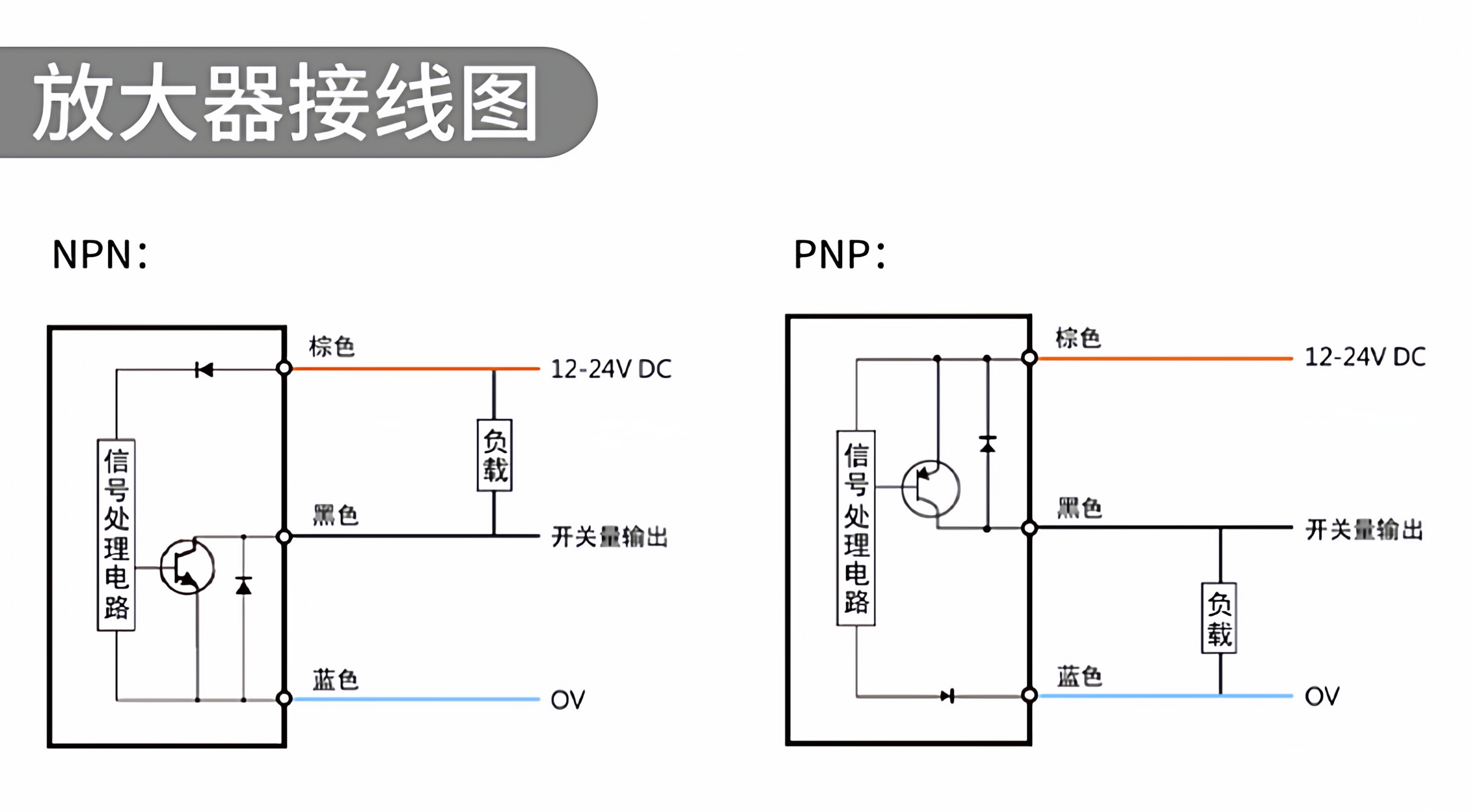

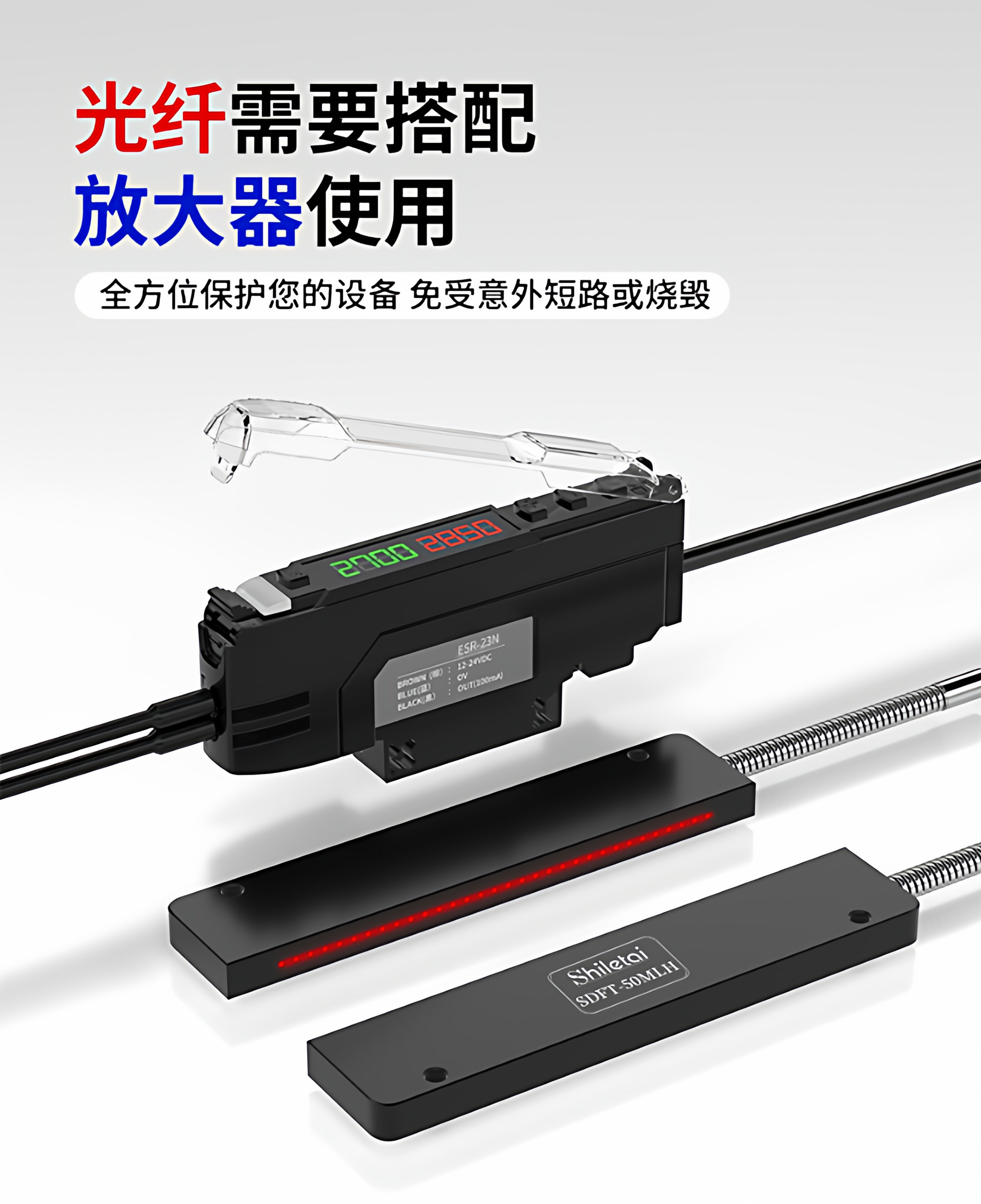

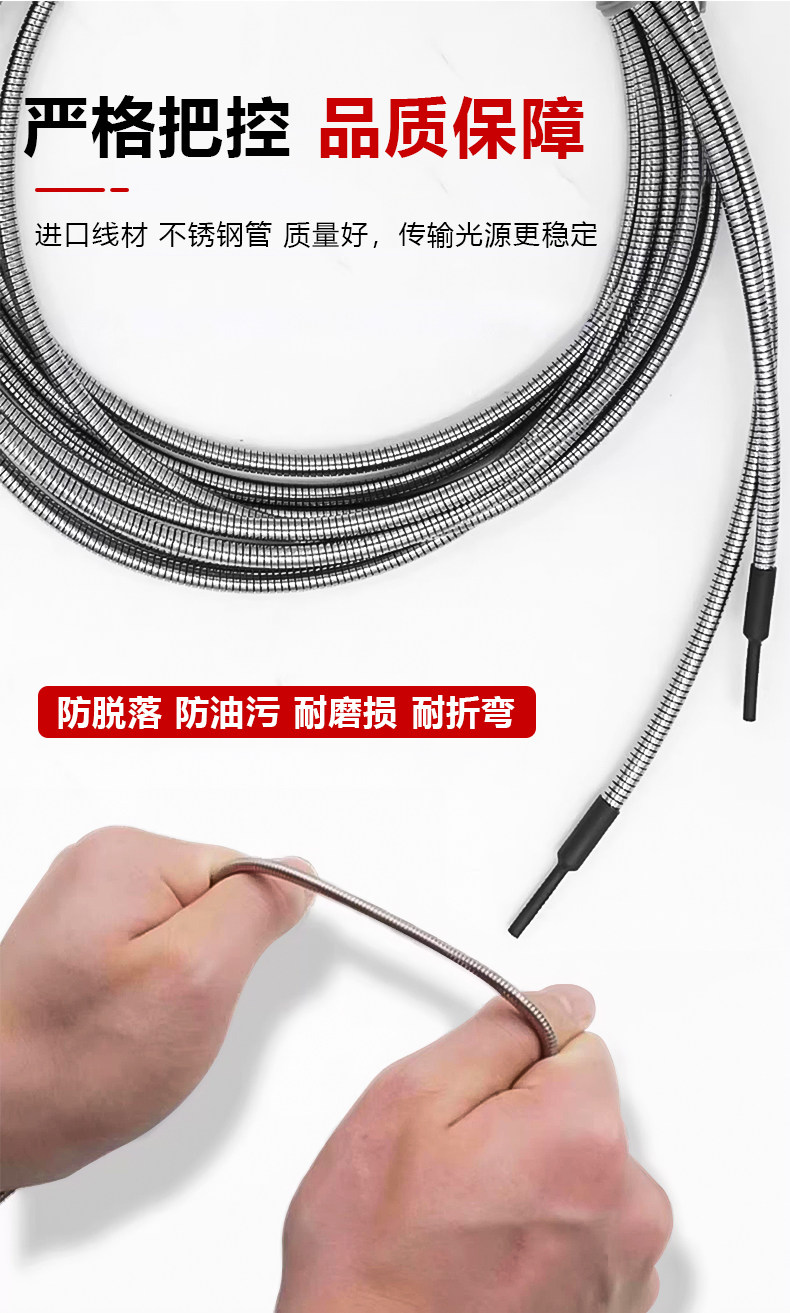

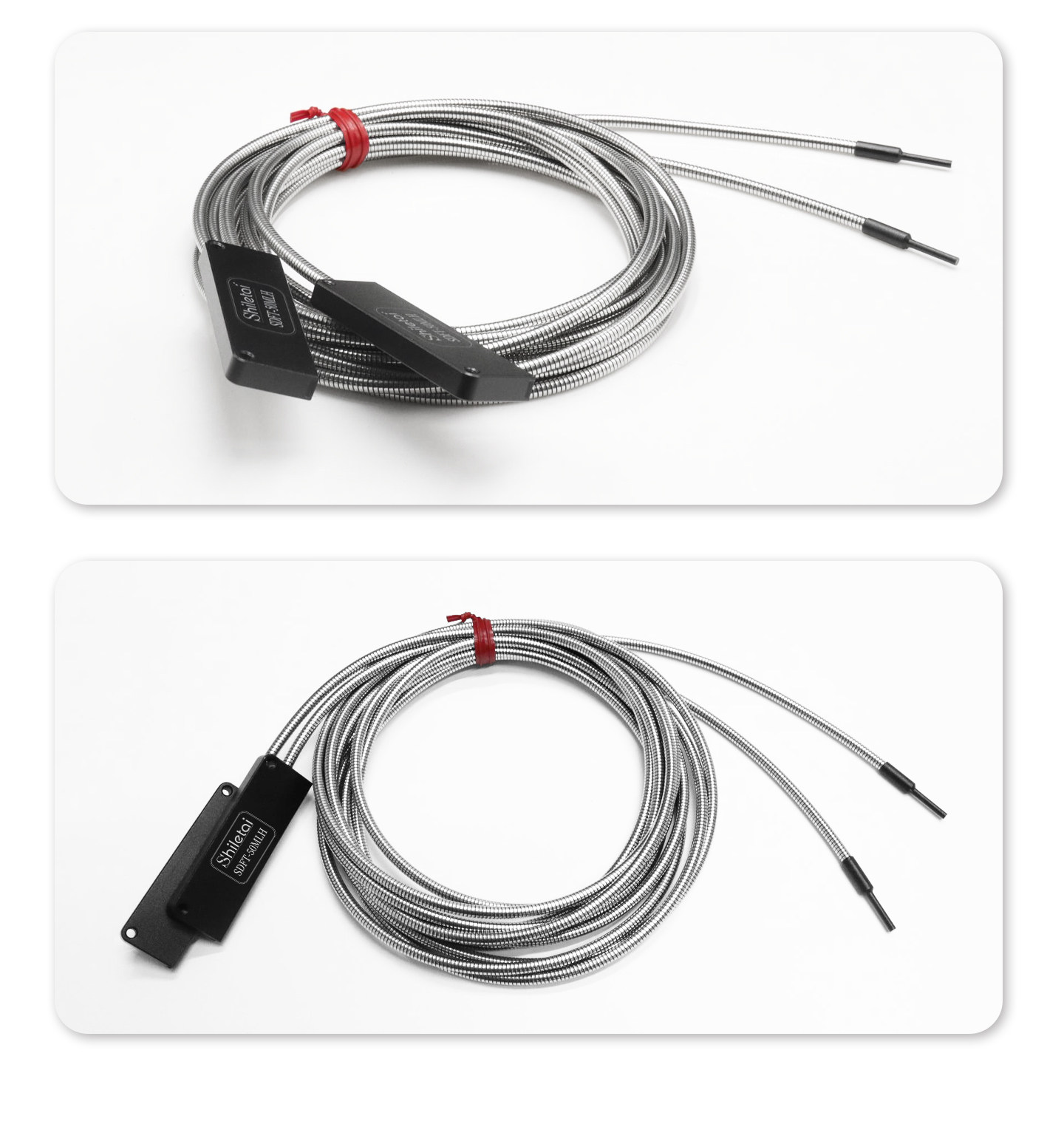

Cáp kết nối & Đèn LED hiển thị: Dùng để cấp nguồn, truyền tín hiệu ngõ ra (NPN/PNP, PLC) và báo trạng thái hoạt động.
2. Nguyên lý hoạt động
-

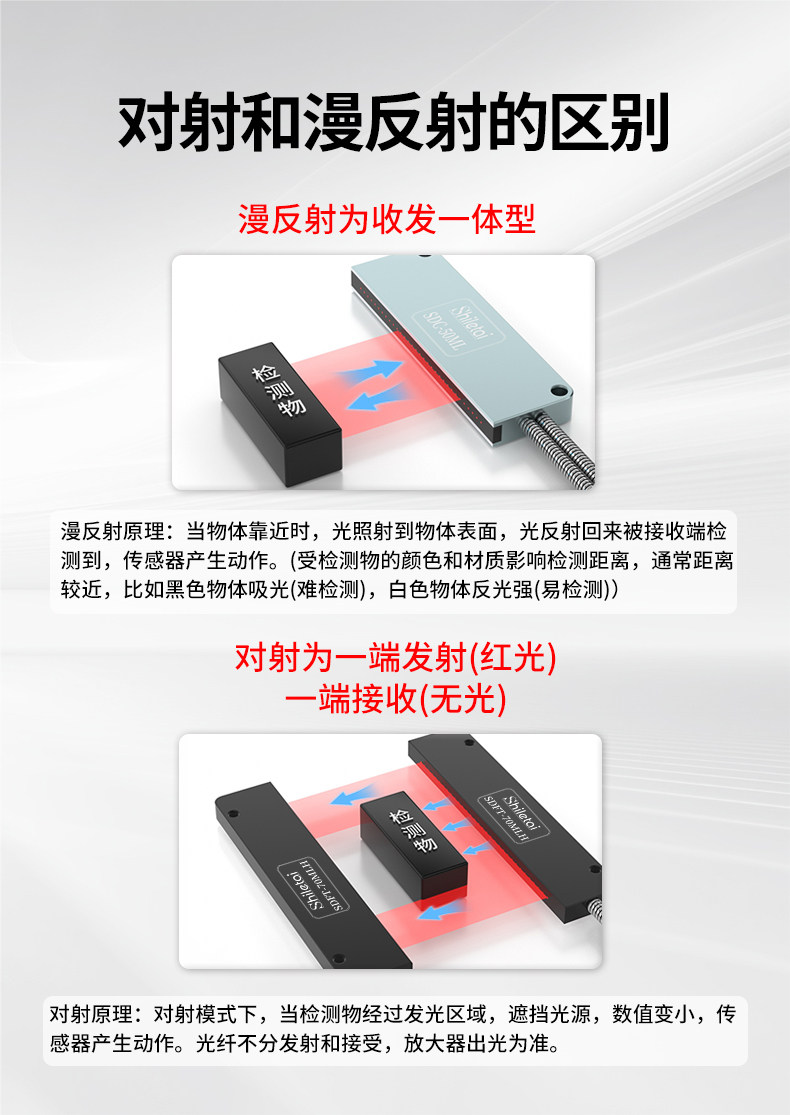

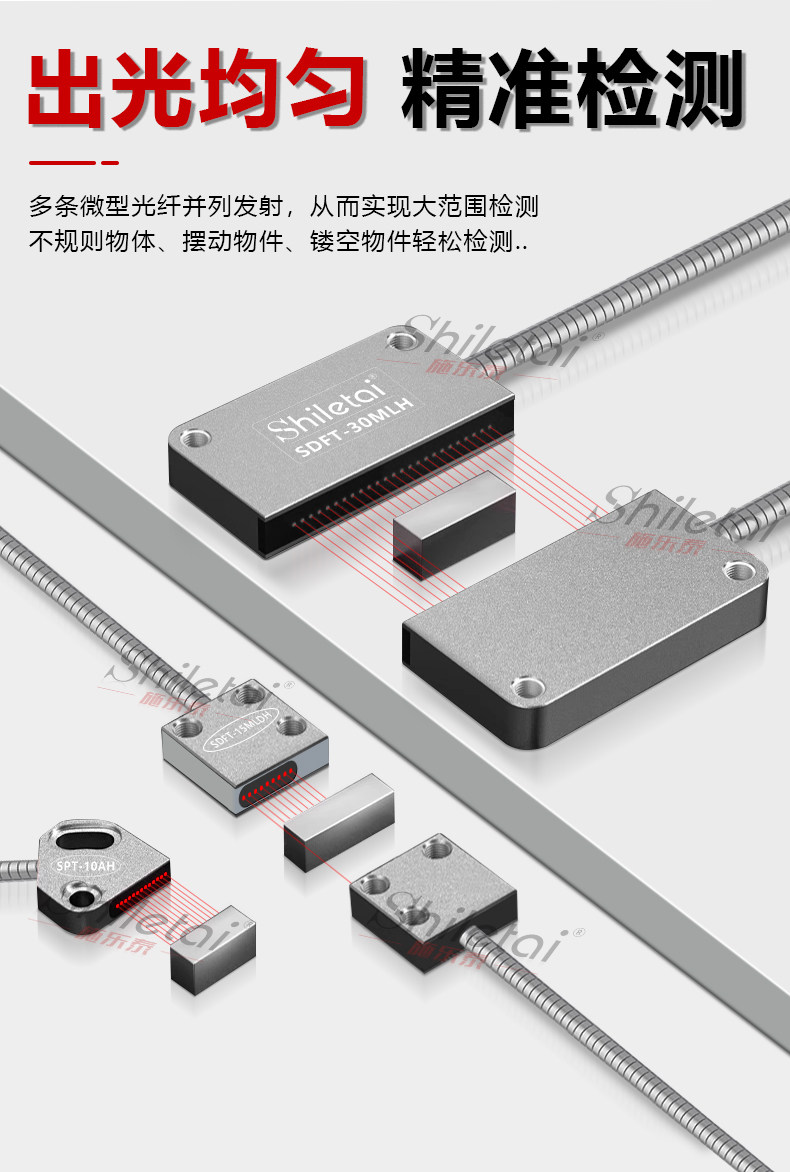

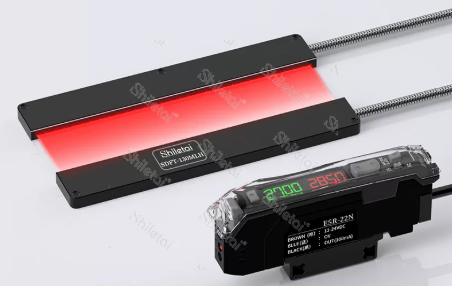

Cảm biến hoạt động dựa trên nguyên lý chắn sáng dạng ma trận (Area/Grid scanning).
-
Thanh phát sẽ liên tục phát ra các chùm tia sáng tạo thành một bức màn hoặc lưới ánh sáng khép kín hướng về phía thanh thu.
-
Khi có một vật thể, tay người, hoặc sản phẩm đi vào vùng quét và làm gián đoạn (chắn) một hoặc nhiều tia sáng trong ma trận, mạch xử lý sẽ ngay lập tức phát hiện sự thay đổi cường độ ánh sáng thu được.
-
Tín hiệu này được chuyển đổi thành tín hiệu điện ngõ ra (ON/OFF hoặc tín hiệu tương đương) để gửi về hệ thống điều khiển PLC, kích hoạt dừng máy, đếm sản phẩm hoặc cảnh báo an toàn.
3. Ứng dụng
-

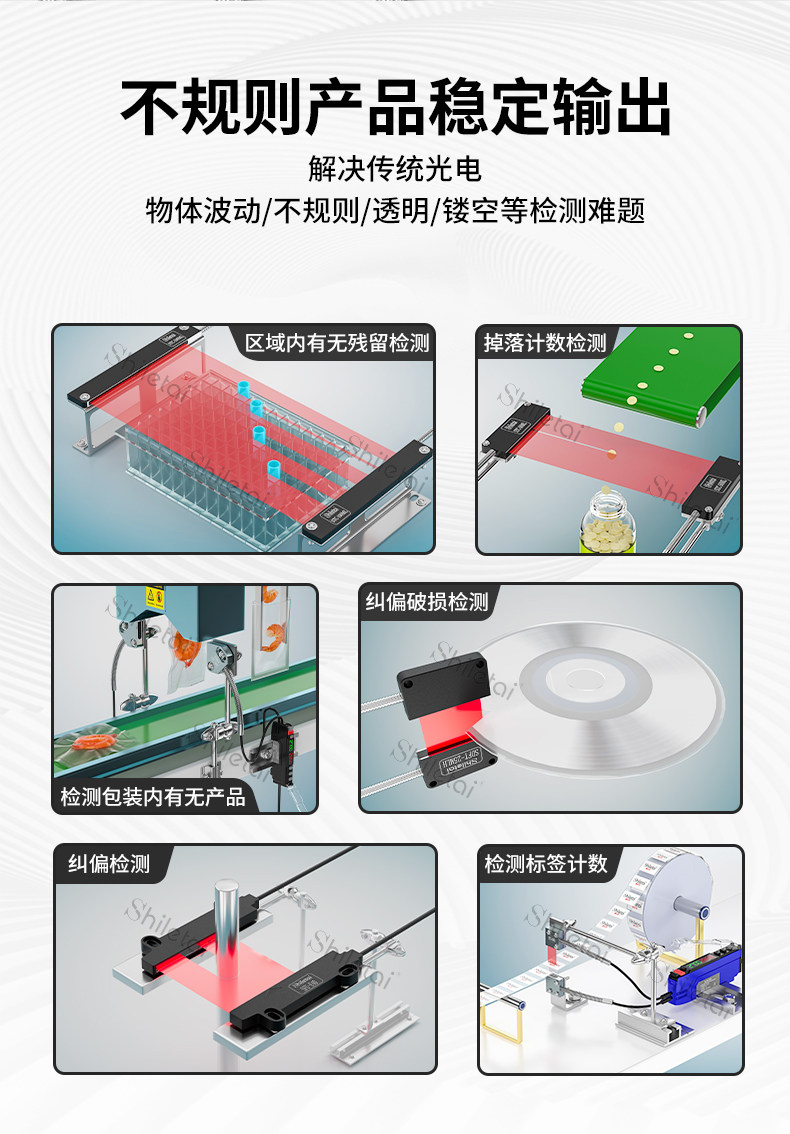

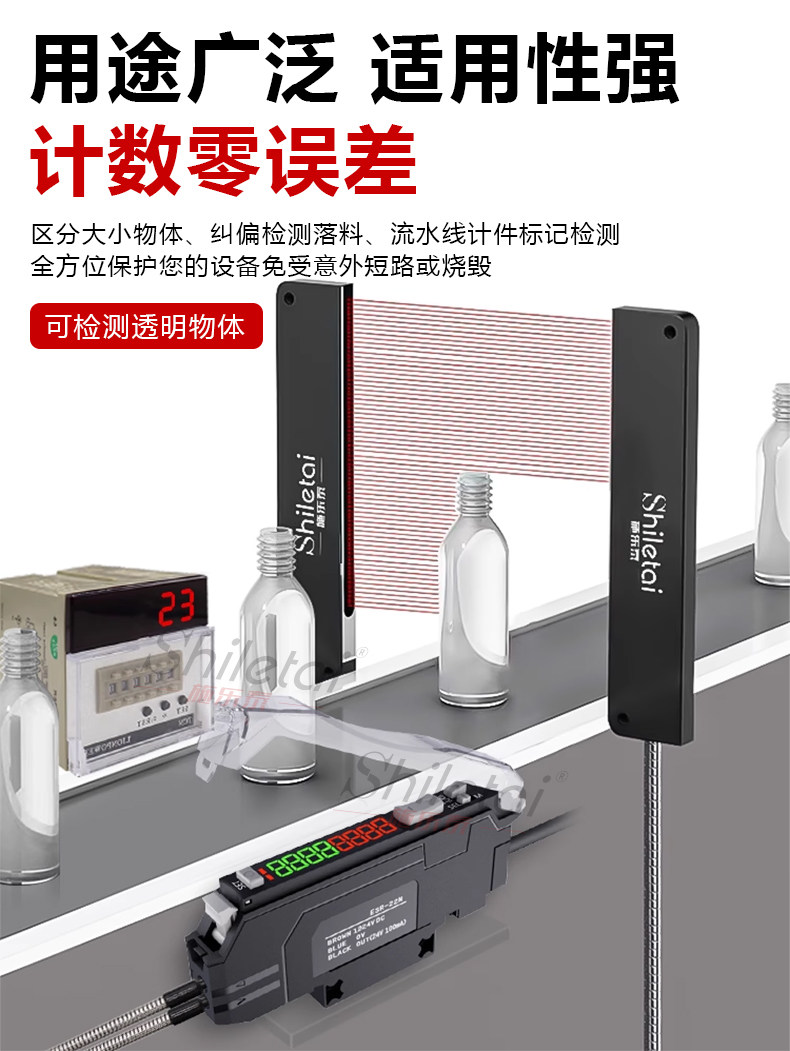

An toàn lao động: Lắp đặt tại cửa ra vào của các máy ép thủy lực, máy dập, robot công nghiệp để ngăn chặn tai nạn khi con người vô tình đưa tay vào vùng nguy hiểm.
-

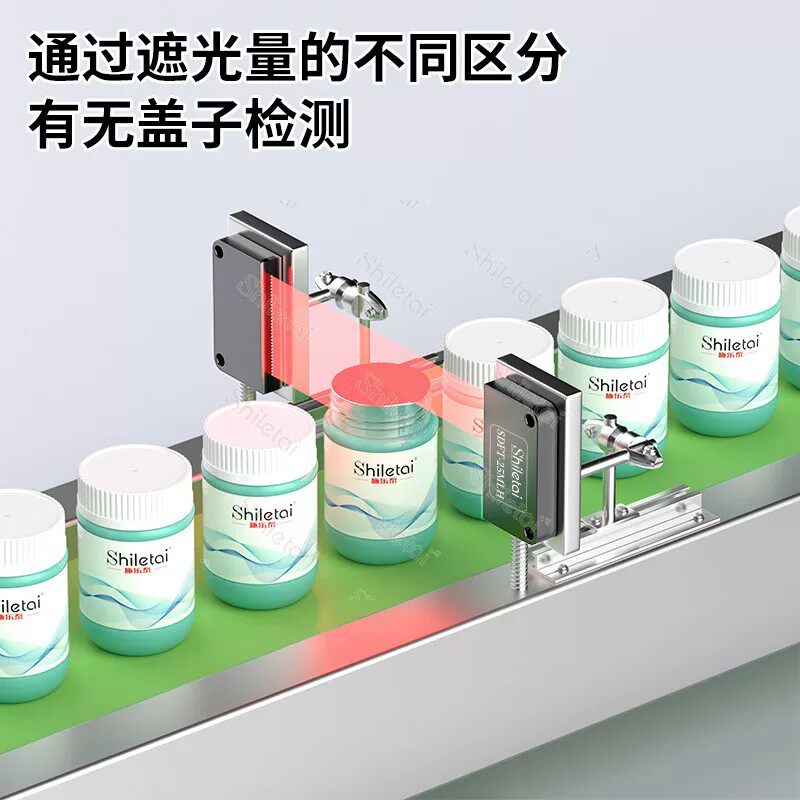

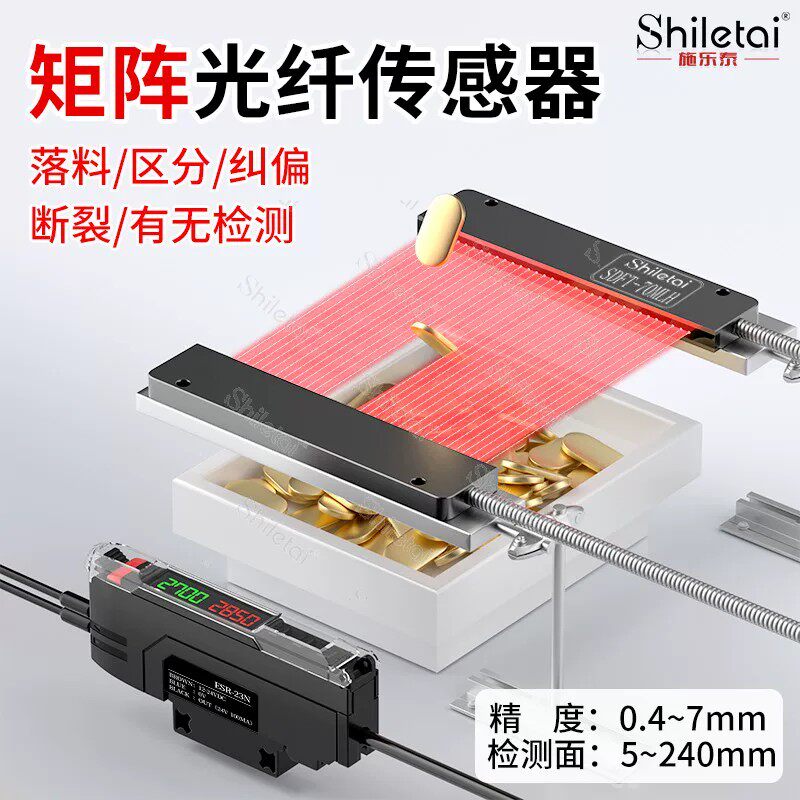

Phát hiện và đếm sản phẩm: Dùng trong các dây chuyền đóng gói, băng tải để phát hiện sản phẩm có kích thước lớn, hình dạng phức tạp hoặc đếm số lượng sản phẩm đi qua vùng quét.
-
Kiểm tra lỗi (Quality Control): Kiểm tra xem sản phẩm trên dây chuyền có bị thiếu chi tiết, lệch vị trí hoặc sai kích thước hay không dựa trên số lượng tia bị che khuất.
