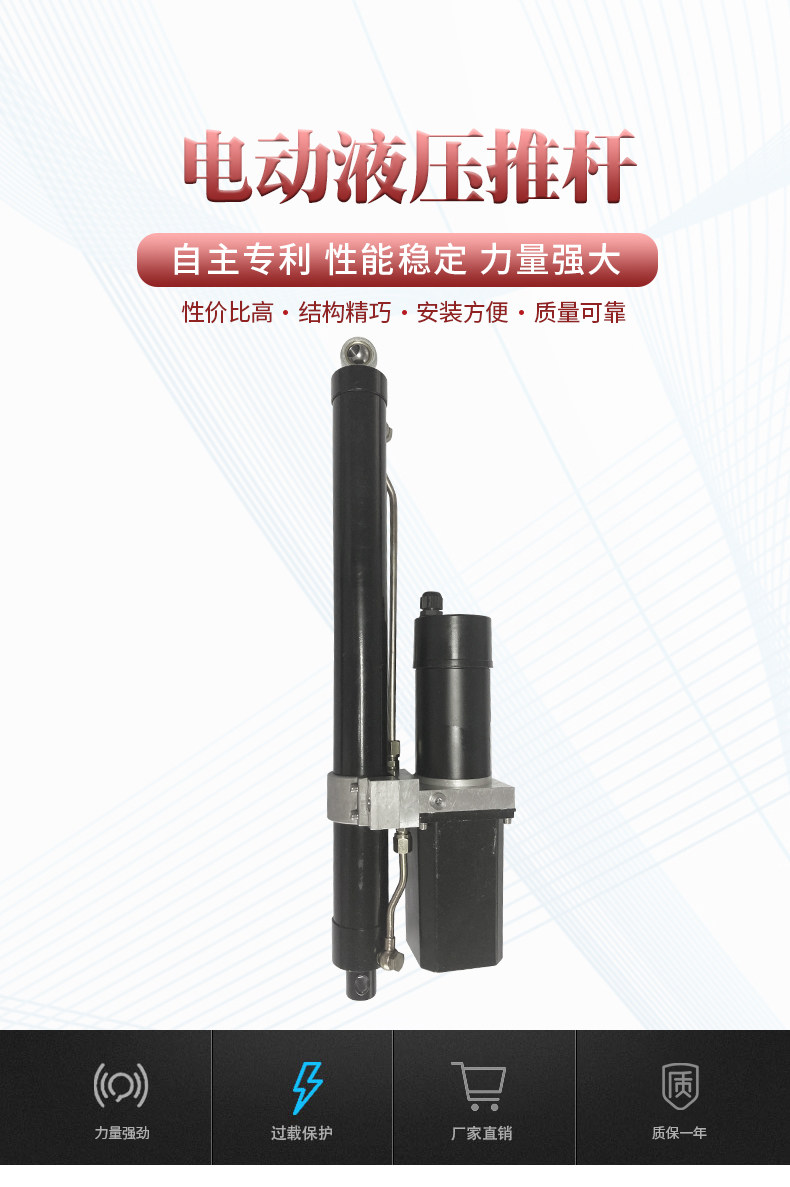

Xy Lanh Thủy Lực Điện Tùy Chỉnh NH40S KYB – Tải Trọng Lớn

1. Cấu tạo

• Động cơ điện và cụm bơm thủy lực tích hợp: Thiết kế liền khối nhỏ gọn gồm motor công suất cao và bơm dầu áp lực khép kín, tối ưu không gian lắp đặt.

• Thân xy lanh và ty piston thủy lực: Ống xi lanh và ty đẩy chịu áp suất lớn, gia công tinh xảo giúp chuyển hóa năng lượng dòng chất lỏng thành lực đẩy tuyến tính mạnh mẽ.

• Bình chứa dầu thủy lực tuần hoàn: Buồng chứa dầu nằm dọc theo thân thiết bị, đảm bảo lượng dầu cấp liên tục và ổn định cho hệ thống.

• Đầu gá bắt chốt chịu lực (Clevis Mount): Các điểm xỏ chốt ở hai đầu thiết kế vững chắc, chịu tải trọng lớn và cho phép xoay lật linh hoạt theo góc chuyển động của cơ cấu máy.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện cho hệ thống (theo điện áp tùy chỉnh của người dùng):

  1. Động cơ kích hoạt cụm bơm thủy lực, tạo áp suất đẩy dòng dầu lưu chuyển vào khoang xy lanh.

  2. Áp suất dầu tác động vào mặt piston, dịch chuyển thanh ty đẩy tịnh tiến vươn ra hoặc thu về với lực đẩy mạnh mẽ, chính xác.

  3. Nhờ cơ chế truyền động thủy lực, thiết bị vận hành êm ái, độ tin cậy cao, không bị giật cục ngay cả khi mang tải trọng lớn.

  4. Hệ thống van khóa giúp giữ cố định vị trí của ty đẩy khi ngắt dòng điện.

3. Ứng dụng

• Nông nghiệp & Xe chuyên dụng: Chuyên dùng cho xe nông nghiệp, máy cấy, các cơ cấu nâng hạ tự động trên máy móc đồng ruộng.

• Hệ thống nâng hạ hạng nặng: Bàn nâng thủy lực công nghiệp, sàn bốc dỡ hàng hóa trọng lượng lớn.

• Cơ khí tự động hóa: Các dây chuyền ép, kẹp, nâng hạ cấu kiện cồng kềnh trong nhà xưởng.

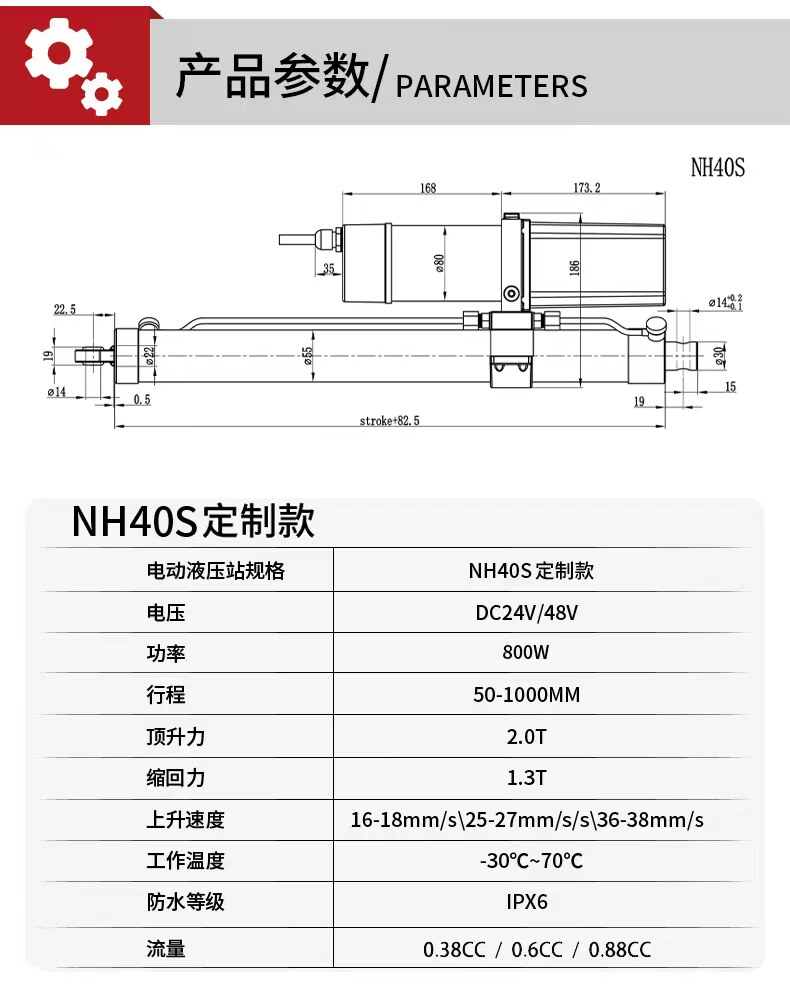

4. Cách tính toán lựa chọn

• Xác định hành trình ($S$ – Stroke): Dòng sản phẩm hỗ trợ tùy chọn đa dạng các mức hành trình tiêu chuẩn từ $100\text{mm}, 200\text{mm}, 300\text{mm}, 400\text{mm}, 500\text{mm}, 600\text{mm}, 700\text{mm}, 800\text{mm}, 900\text{mm}, 1000\text{mm}$ hoặc đặt hàng tùy chỉnh đoạn từ $50-1000\text{mm}$ theo yêu cầu thực tế.

• Lưu ý khi đặt hàng: Khi đặt hàng, cần ghi chú rõ các thông số kỹ thuật đi kèm theo yêu cầu của hệ thống như Điện áp nguồn và Lưu lượng dầu (排量).

• Tải trọng nâng thực tế ($F$): Thuộc phân khúc tải trọng lớn (大负载), cần tính toán kỹ trọng lượng vật cần nâng để đảm bảo công suất đáp ứng hiệu quả.

5. Các lưu ý khi sử dụng

• Ghi chú thông số khi đặt hàng: Do là dòng sản phẩm tùy chỉnh (定制款), cần xác định chính xác điện áp và lưu lượng dầu trước khi đặt.

• Đảm bảo nguồn cấp đủ công suất: Sử dụng nguồn điện hoặc ắc quy và tiết diện dây dẫn đủ lớn để cung cấp dòng điện ổn định cho động cơ, tránh hiện tượng sụt áp.

• Kiểm tra mức dầu thủy lực định kỳ: Đảm bảo lượng dầu trong bình chứa luôn ở mức tiêu chuẩn, tuyệt đối không để bơm chạy khô nhằm tránh làm hỏng gioăng phớt và bơm.

• Đảm bảo tải trọng thẳng trục: Lực tác động phải tuân theo hướng dọc trục của ty piston thủy lực; tránh tuyệt đối các lực uốn ngang hoặc lệch tâm gây mòn phớt và cong trục.

•
