1. Cấu tạo

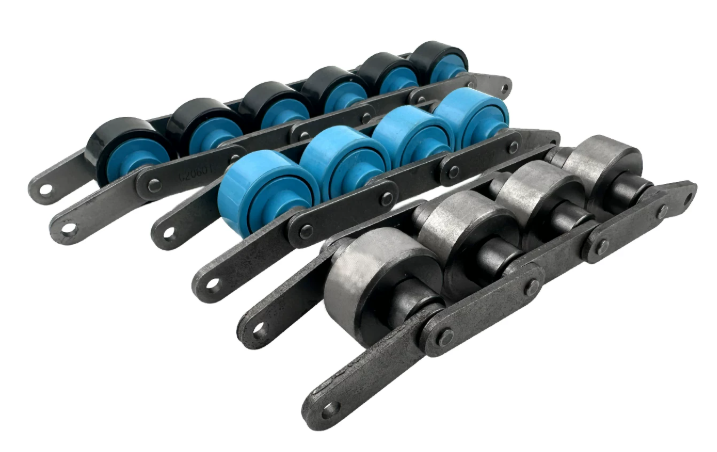

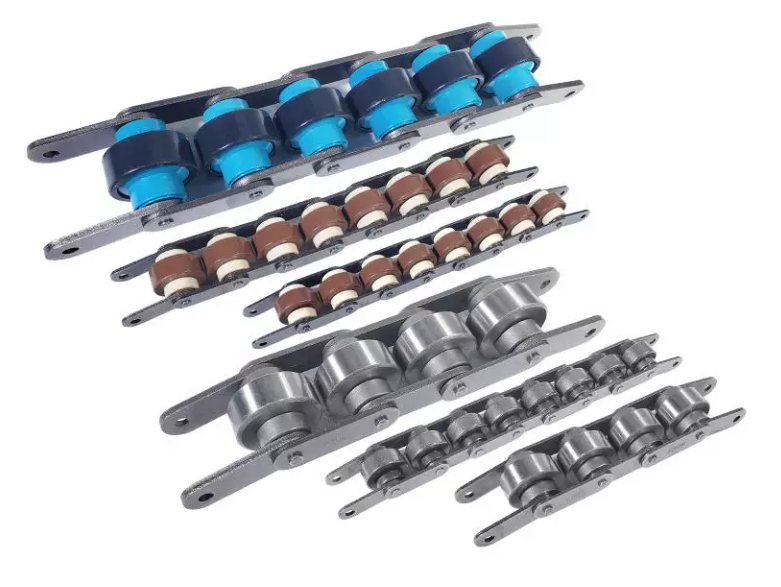

Xích tốc độ (tên tiếng Anh: Free Flow Chain / Double Plus Chain) có cấu tạo đặc biệt gồm các thành phần chính:
-
Mắt xích & Má xích (Side Plates): Được làm bằng thép hợp kim chịu lực, liên kết các mắt xích lại với nhau chắc chắn.
-
Con lăn lớn & Con lăn nhỏ (Large & Small Rollers):
-
Con lăn nhỏ (Inner Roller): Chạy trực tiếp trên thanh ray dẫn hướng của khung nhôm định hình.
-
Con lăn lớn (Top Roller): Bằng nhựa engineered plastic (màu xanh hoặc nâu) hoặc thép, nhô cao hơn để nâng đỡ pallet hoặc hàng hóa.
-
-
Trục xích (Pins) & Chốt kết nối: Cố định các con lăn và mắt xích, cho phép các con lăn quay tự do quanh trục.
2. Nguyên lý hoạt động
-
Cơ cấu chênh lệch đường kính con lăn: Khi xích di chuyển trên thanh ray với vận tốc $v$, con lăn nhỏ quay trượt trên mặt ray. Do con lăn lớn tiếp xúc với con lăn nhỏ và có đường kính lớn hơn, tốc độ bề mặt của con lăn lớn (nơi tiếp xúc với pallet) sẽ cao hơn tốc độ di chuyển của bản thân sợi xích.
-
Hiệu ứng tăng tốc (2.5x): Nhờ tỷ lệ đường kính giữa con lăn lớn và con lăn nhỏ, hàng hóa/pallet đặt trên con lăn lớn sẽ di chuyển nhanh hơn tốc độ của xích khoảng 2.5 lần.
-
Tính năng tích tải (Free-flow / Accumulation): Khi pallet bị chặn lại tại một trạm làm việc, con lăn lớn có thể xoay tự do bên dưới pallet mà không làm trầy xước hàng hóa và cũng không cần phải dừng động cơ xích.
3. Ứng dụng
-
Dây chuyền lắp ráp tự động: Sử dụng phổ biến trong các nhà máy sản xuất linh kiện điện tử, thiết bị gia dụng, ô tô, xe máy.
-
Băng tải nhôm định hình: Kết hợp hoàn hảo với hệ khung nhôm định hình và phụ kiện tiêu chuẩn trong công nghiệp.
-
Hệ thống băng tải phân loại & đóng gói: Giúp tối ưu hóa không gian, giảm tốc độ quay của động cơ (tiết kiệm điện và giảm tiếng ồn) nhưng vẫn đạt tốc độ di chuyển hàng hóa cao.
