Máy vặn ốc vít tự động định vị

1. Cấu tạo

Sản phẩm được cấu thành từ các bộ phận chính:

• Khung vỏ kim loại tấm tăng cường (Enhanced Sheet Metal Structure): Khung dạng đứng chắt chắn, chịu lực cao, chống rung lắc khi vận hành ở tốc độ cao.

• Bàn làm việc mở rộng (Large Platform): Không gian thao tác rộng rãi, cho phép gia công các sản phẩm kích thước lớn hoặc bố trí nhiều trạm làm việc song song.

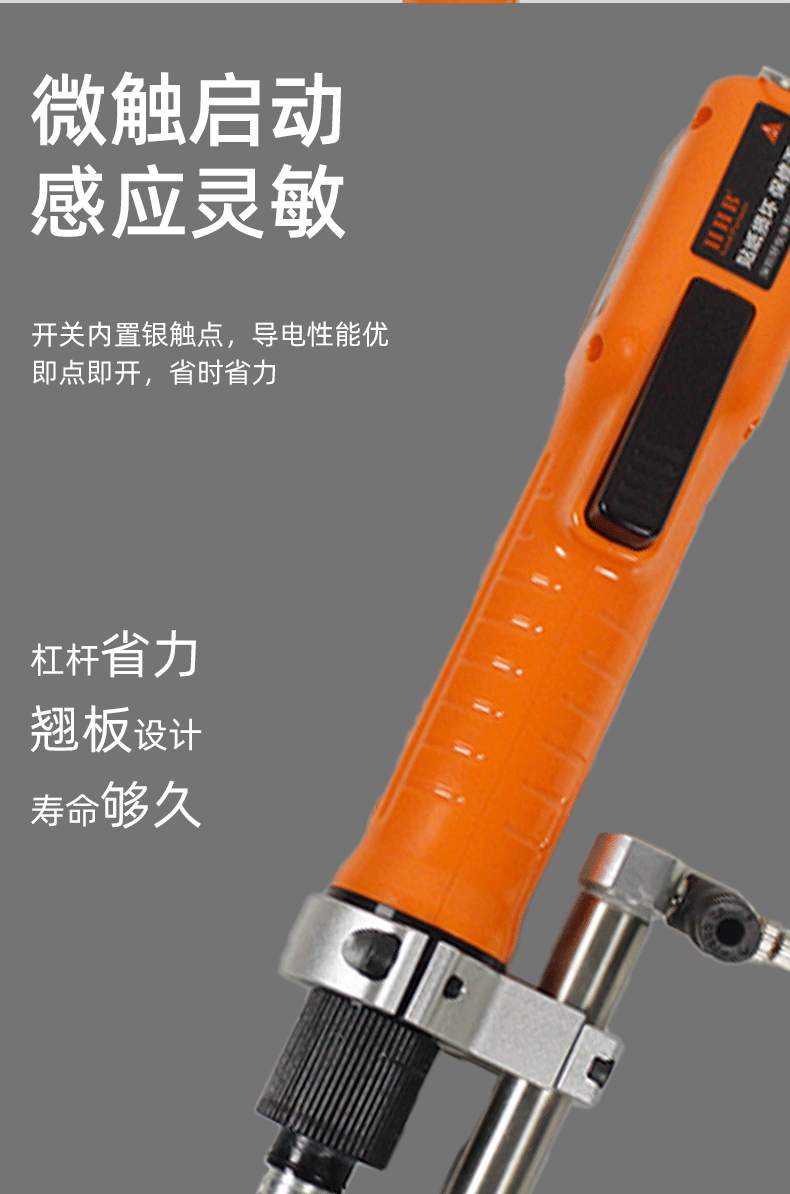

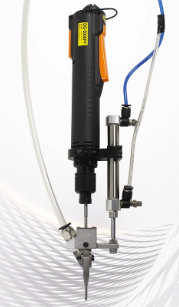

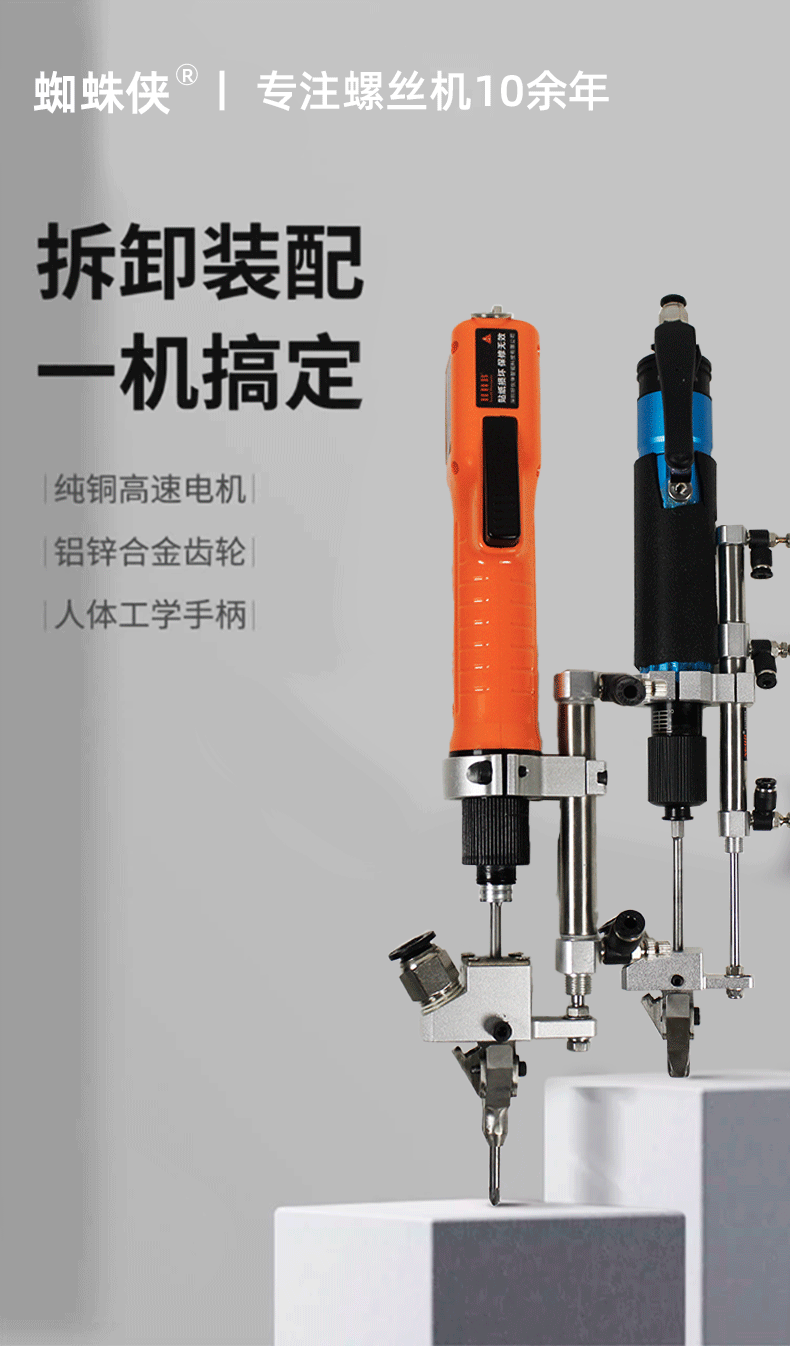

• Hệ thống tua-vít điện/khí nén & Tay máy Servo: Trục chuyển động đa chiều (X-Y-Z) giúp di chuyển đầu bắt vít đến vị trí chính xác.

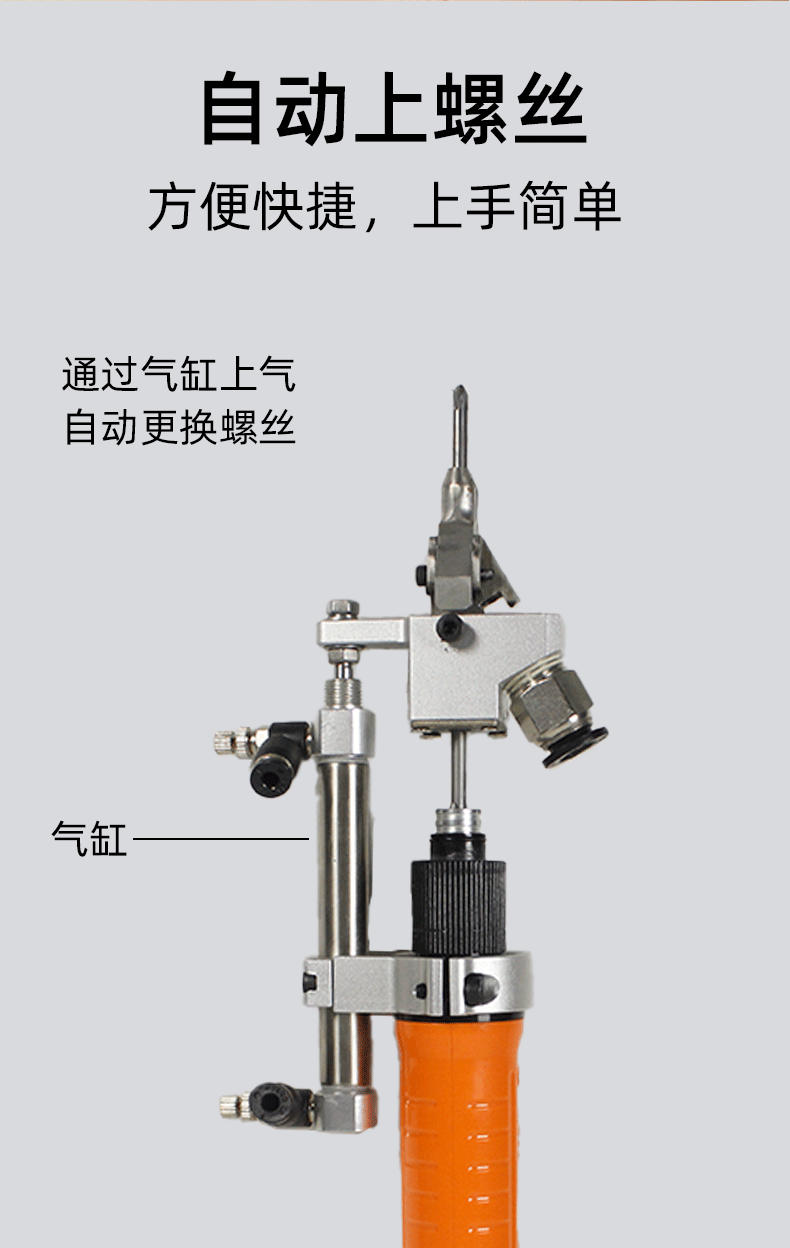

• Bộ cấp phôi/vít tự động (Screw Feeder): Tự động lựa chọn, sắp xếp và đưa ốc vít đến đầu siết thông qua đường ống dẫn khí nén.

• Màn hình điều khiển PLC/Touchscreen: Giao diện điều khiển cảm ứng trực quan, cho phép lập trình tọa độ, thiết lập mô-men xoắn và lưu trữ thông số.

• Cảm biến kiểm tra thông minh: Tích hợp cảm biến đo chiều cao/độ lệch để nhận diện các lỗi siết ốc.

2. Nguyên lý hoạt động

• Cấp vít tự động: Bộ cấp phôi tự động phân loại ốc vít và đẩy từng chiếc đến đầu tua-vít qua đường ống khí nén.

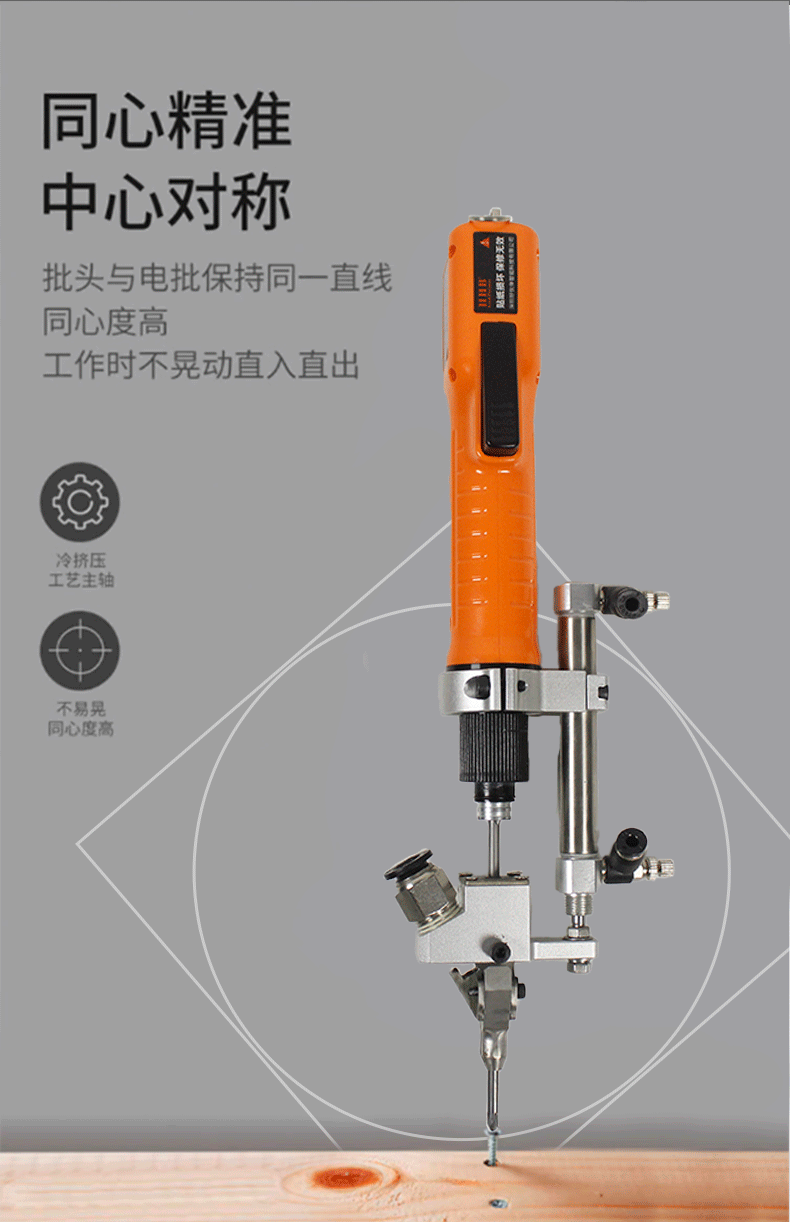

• Định vị & Siết vít chính xác: Hệ thống trục di chuyển đưa đầu siết đến đúng tọa độ lập trình sẵn trên sản phẩm. Đầu tua-vít thực hiện thao tác siết với mô-men xoắn được kiểm soát chuẩn xác.

• Phát hiện lỗi thông minh (Smart Detection): Trong quá trình siết, hệ thống tự động kiểm tra độ nổi/độ sâu của ốc vít (Smart Float Detection). Nếu xảy ra sự cố như trượt ren, thiếu vít, lệch ren hoặc siết chưa tới chiều cao tiêu chuẩn, máy sẽ phát cảnh báo lỗi ngay lập tức.

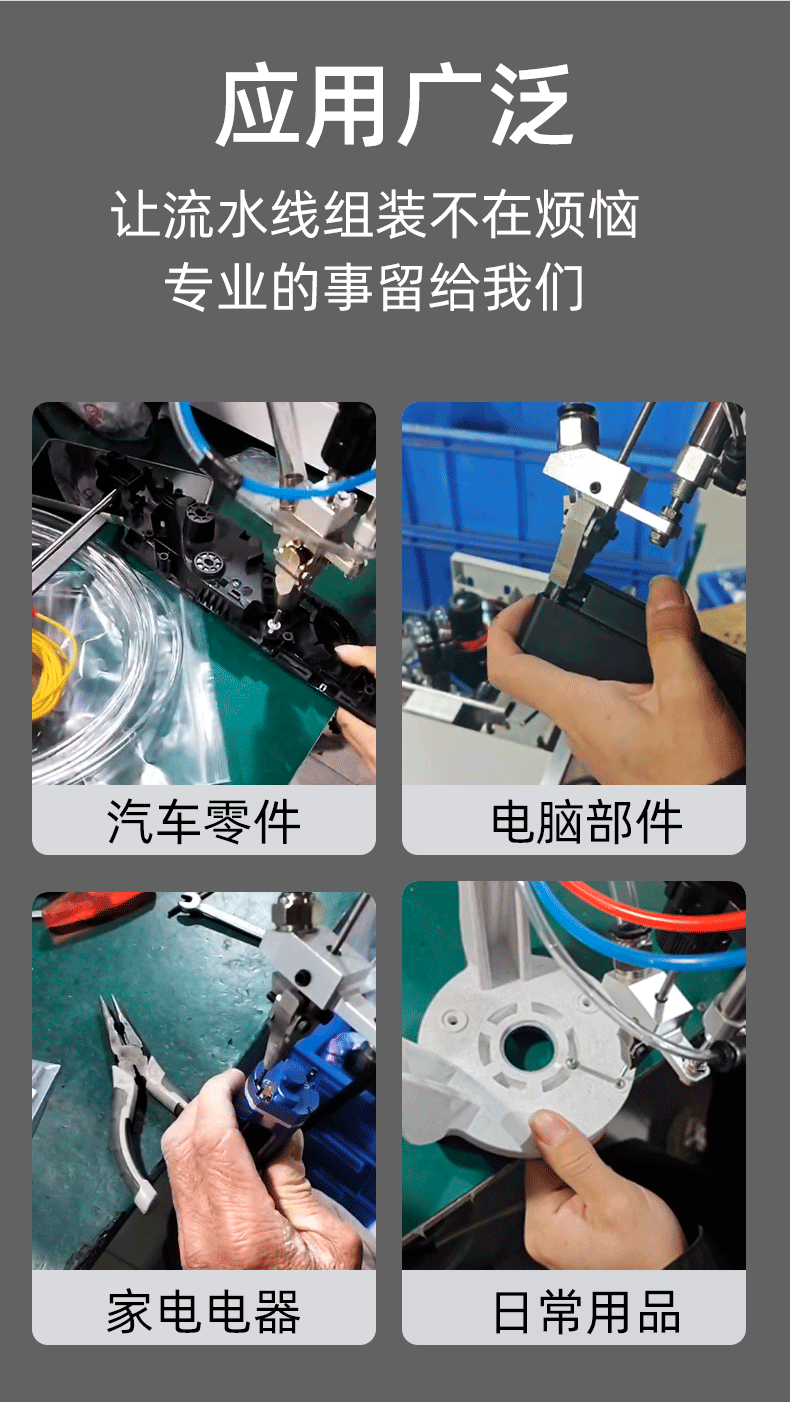

3. Ứng dụng

Thiết bị phù hợp cho các dây chuyền sản xuất quy mô công nghiệp đòi hỏi độ chính xác và sản lượng lớn:

• Sản xuất thiết bị điện tử & Gia dụng: Lắp ráp TV, máy tính, linh kiện điều hòa, tủ lạnh, bếp từ, thiết bị chiếu sáng LED.

• Ngành ô tô & Xe điện: Bắt vít cụm điều khiển, bo mạch điện tử ô tô, bộ sạc, phụ tùng nhựa/kim loại.

• Cơ khí & Thiết bị thông minh: Lắp ráp vỏ máy móc, thiết bị viễn thông, màng loa, thiết bị đo lường.

4. Cách lựa chọn và lưu ý khi sử dụng

• Cách lựa chọn:

  • Kích thước sản phẩm & Bàn làm việc: Lựa chọn kích thước hành trình trục (X-Y-Z) và mặt bàn làm việc dựa trên kích thước lớn nhất của sản phẩm cần bắt vít.

  • Loại ốc vít & Mô-men xoắn: Xác định quy cách ốc vít (mã M1.0 – M6.0, có đệm hay không) để chọn đúng bộ cấp phôi và đầu tua-vít phù hợp.

  • Yêu cầu tùy chỉnh phi tiêu chuẩn (Non-standard Customization): Đặt hàng thiết kế gá đặt (jig), bổ sung trục siết hoặc tích hợp robot tùy theo quy trình sản xuất thực tế.

• Lưu ý khi sử dụng:

  • Chất lượng ốc vít đầu vào: Đảm bảo ốc vít không bị lẫn tạp chất, bavia hay cong vênh để tránh làm kẹt đường ống cấp vít.

  • Cung cấp nguồn khí & Điện ổn định: Đảm bảo áp suất khí nén và nguồn điện đạt chuẩn kỹ thuật để hệ thống tua-vít và bộ cấp phôi hoạt động ổn định.

  • Cài đặt & Hiệu chuẩn định kỳ: Thường xuyên kiểm tra, hiệu chuẩn mô-men xoắn của tua-vít và vệ sinh cảm biến nhận diện để duy trì độ chính xác cao.
