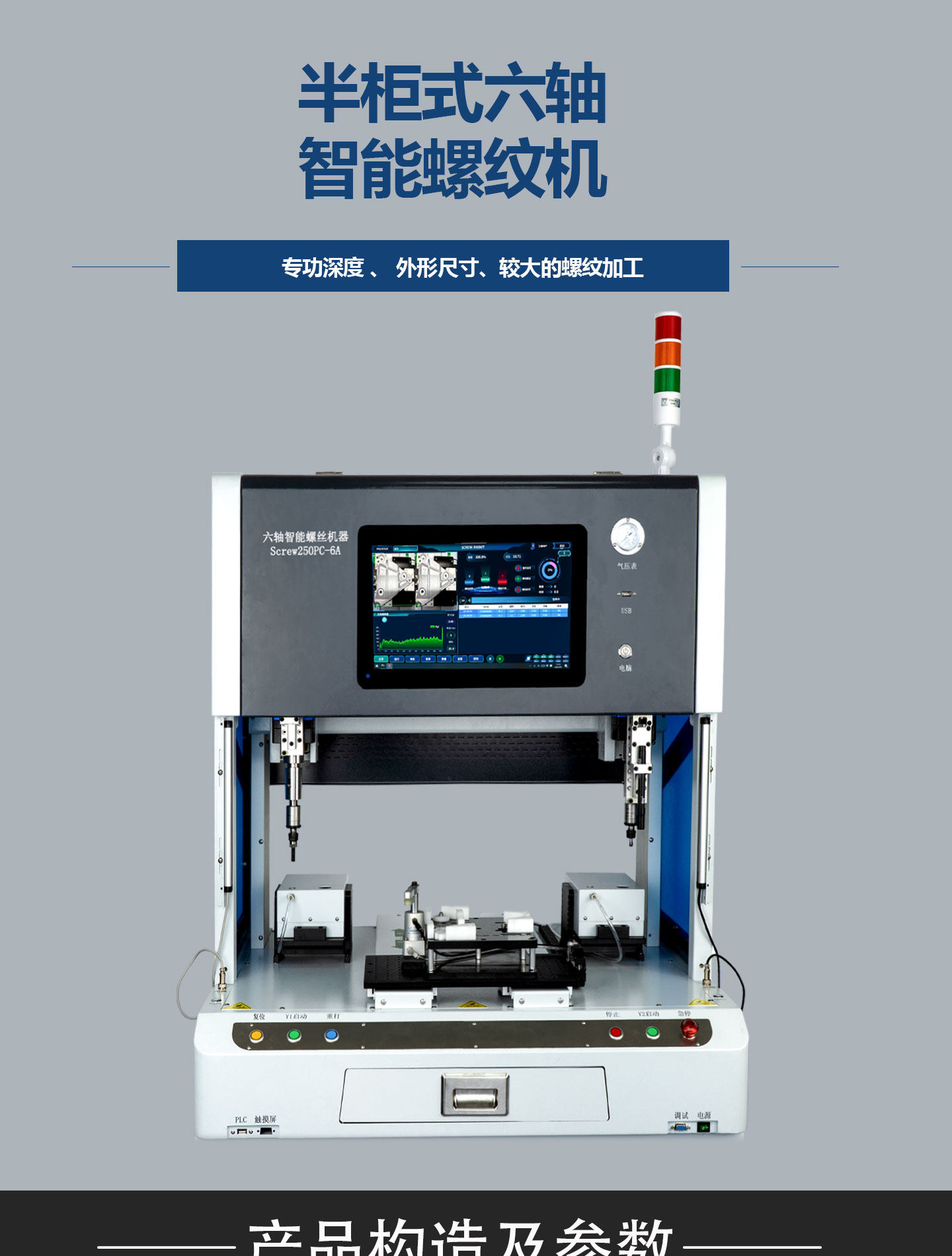

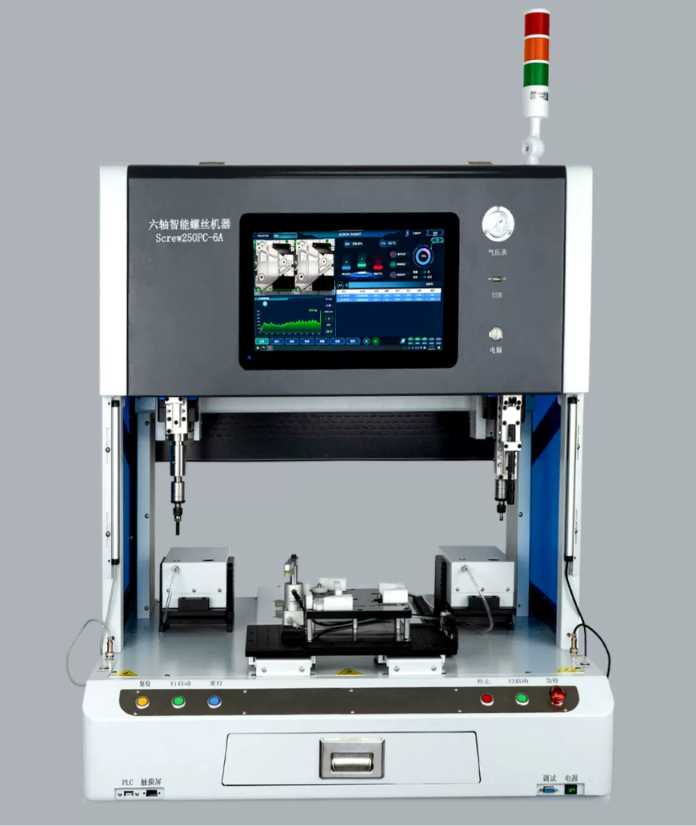

1. Cấu tạo

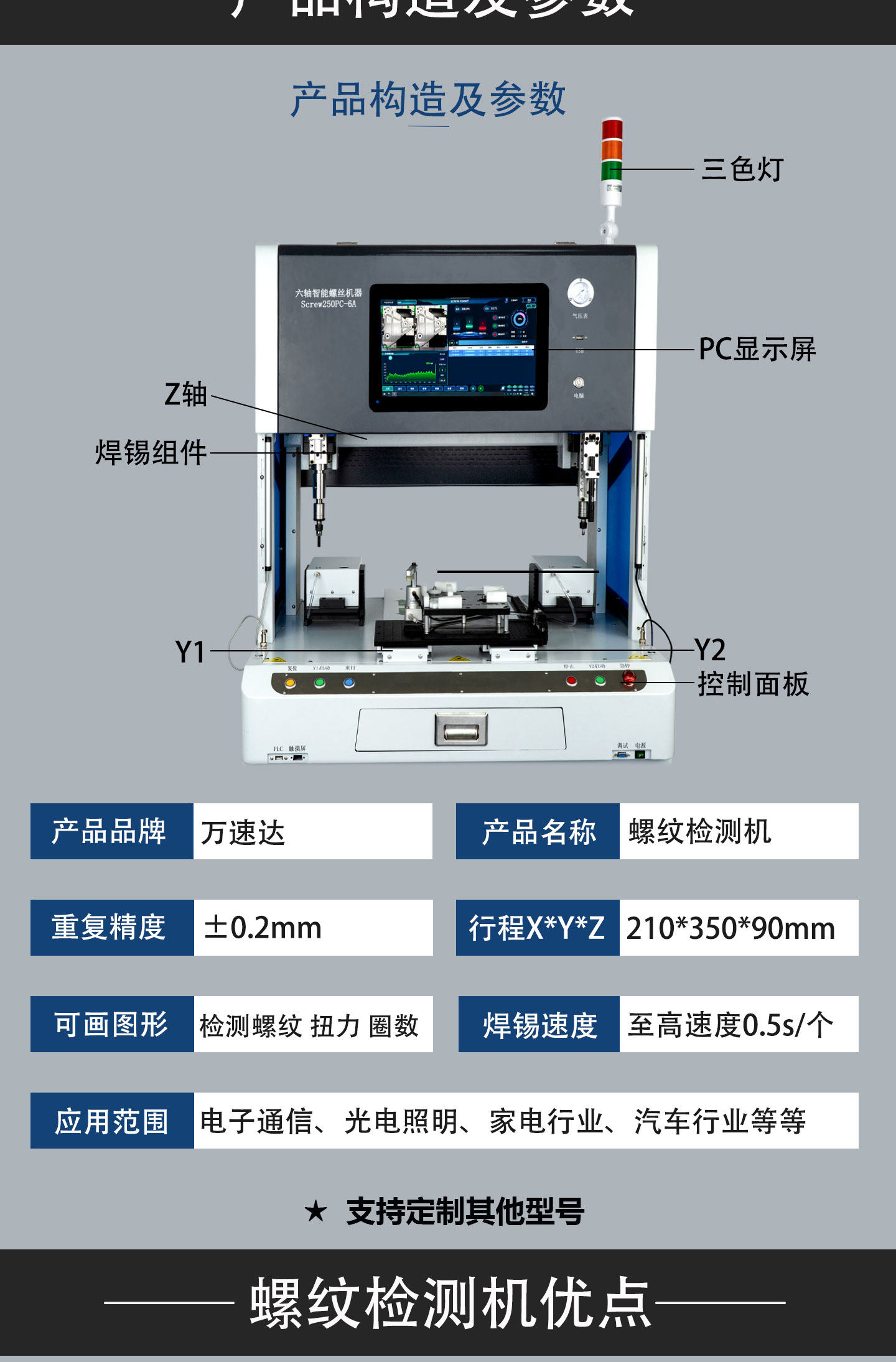

Sản phẩm bao gồm các bộ phận chính:
-

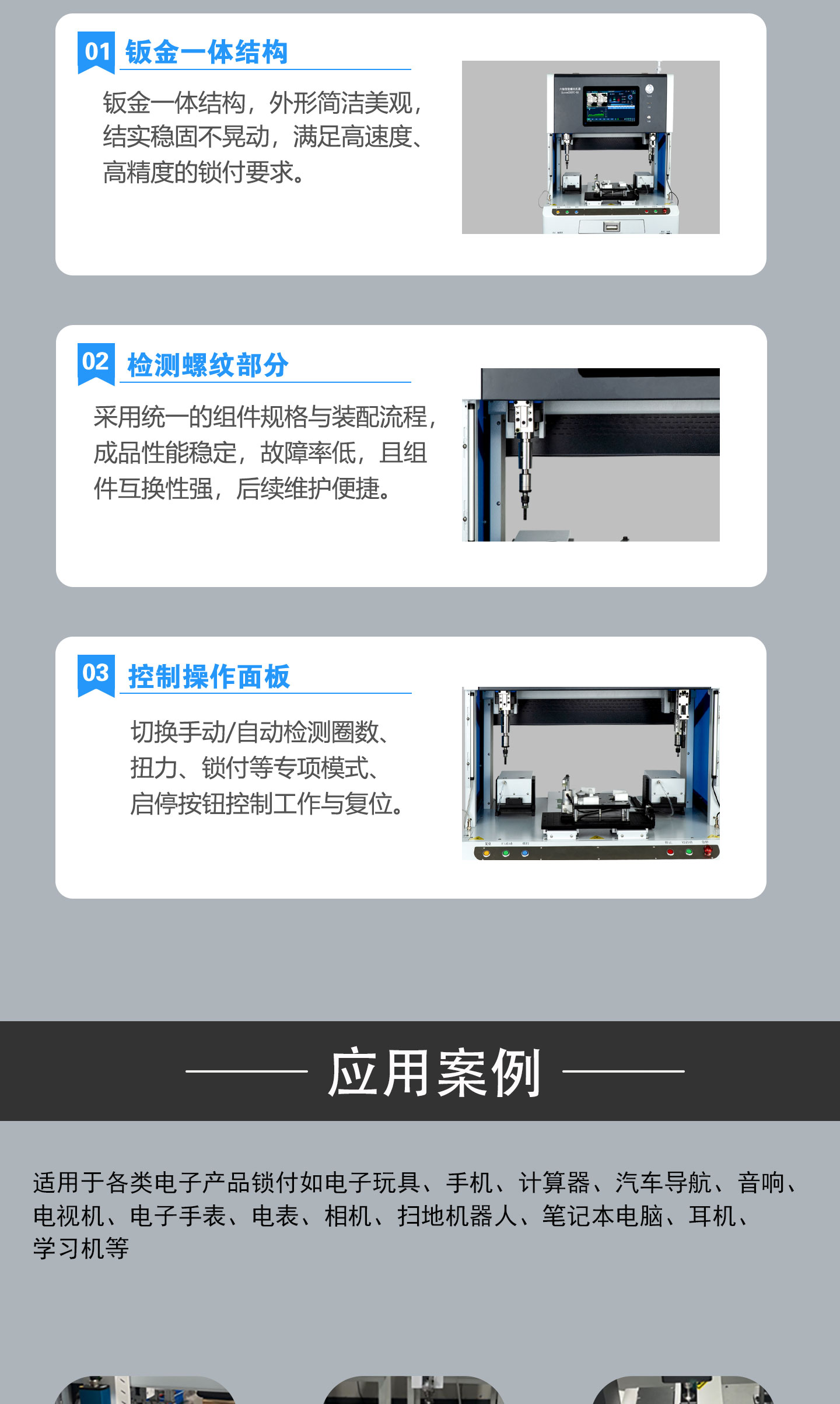

Khung cơ khí để bàn 4 trục (Desktop 4-axis Frame): Thiết kế nhỏ gọn, chắc chắn với hệ thống 4 trục chuyển động linh hoạt giúp định vị và điều khiển đầu đo đến vị trí sản phẩm chính xác.
-
Đầu đo kiểm tra ren chuyên dụng (Special Thread Gauge Head): Tích hợp cơ cấu lắp đầu kiểm tra ren thông/chặn (Go/No-Go thread gauge) hoặc đầu dò đo lường.
-
Hệ thống đo số vòng và lực siết (Turns & Torque Detection Module): Cảm biến đo lường kiểm soát chính xác số vòng quay và mô-men xoắn trong quá trình vặn ren.
-
Màn hình điều khiển và hiển thị trực quan (Touch Screen Panel): Giao diện màn hình cảm ứng sắc nét giúp cài đặt chương trình kiểm tra, hiển thị kết quả đo lường và trạng thái OK/NG thời gian thực.
-
Bàn gá phôi làm việc (Workpiece Fixture Platform): Nơi đặt sản phẩm cần kiểm tra, có thể tùy chỉnh gá đặt theo biên dạng linh kiện thực tế.
2. Nguyên lý hoạt động
-
Định vị tự động: Dựa vào chương trình được lập trình sẵn trên hệ thống 4 trục, máy tự động di chuyển đầu đo đến đúng vị trí lỗ ren của sản phẩm.
-
Kiểm tra ren thông/chặn & Lực siết: Đầu kiểm tra thực hiện quá trình vặn thử vào ren để kiểm tra độ chính xác của bước ren, dung sai thông ren (Go/No-Go). Đồng thời, hệ thống đo đạc số vòng quay và kiểm soát lực siết (torque) để đảm bảo ren không bị quá lỏng hoặc quá chặt.
-
Phân loại kết quả: Dữ liệu đo lường được xử lý qua bộ điều khiển trung tâm để đánh giá sản phẩm đạt chuẩn (OK) hoặc lỗi (NG) và hiển thị trực tiếp lên màn hình.
3. Ứng dụng
Thiết bị được ứng dụng rộng rãi trong các phòng kiểm định chất lượng (QC/QA) và dây chuyền sản xuất cơ khí chính xác:
-

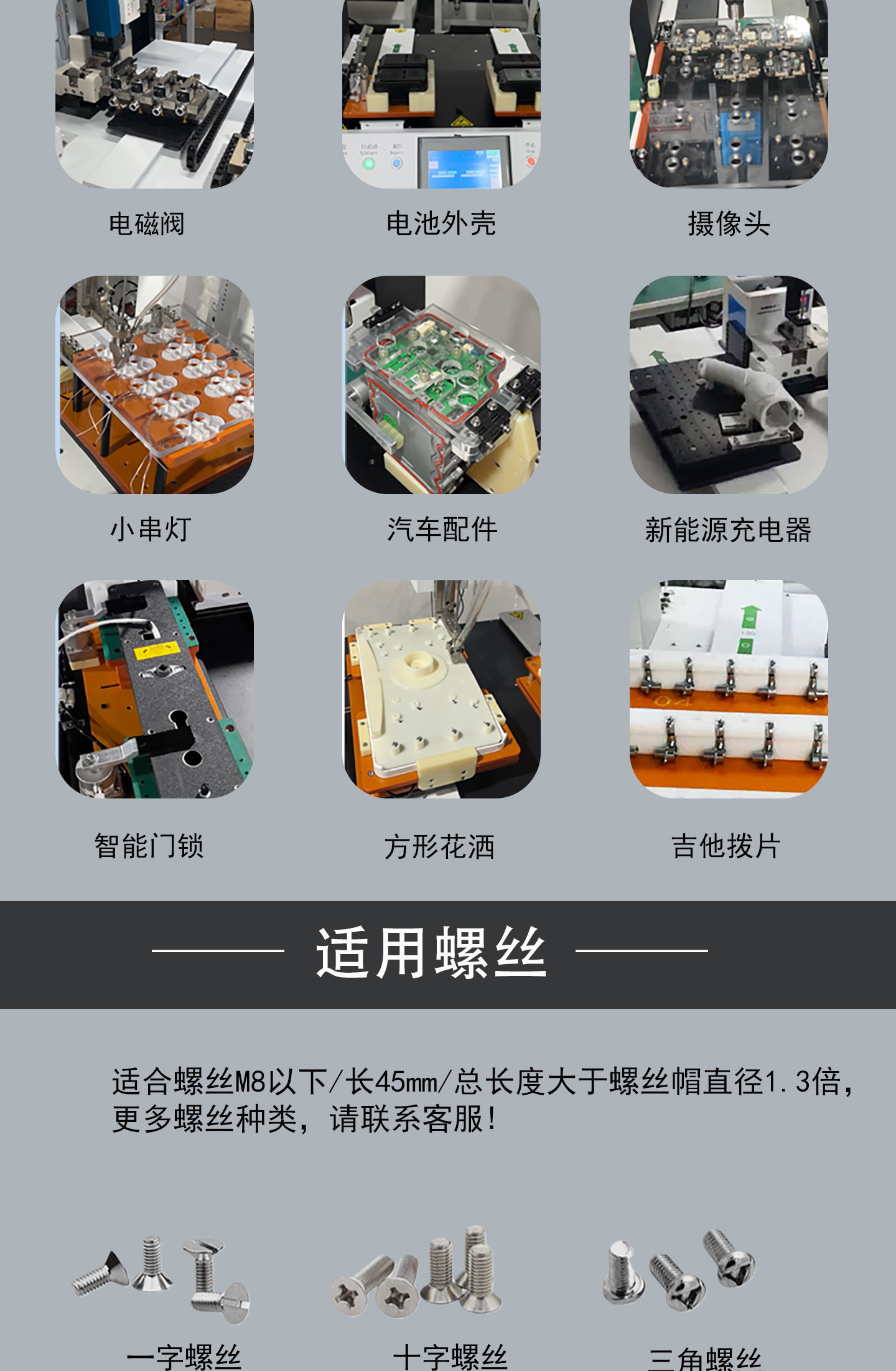

Ngành cơ khí chế tạo & Gia công CNC: Kiểm tra chất lượng ren của các chi tiết ốc vít, bulông, đai ốc, chi tiết máy gia công chính xác.
-
Công nghiệp ô tô & Điện tử: Kiểm tra lỗ ren trên các khối động cơ, vỏ hộp số, khung nhôm linh kiện điện tử và thiết bị gia dụng.
-
Đảm bảo chất lượng sản phẩm (QC): Sử dụng để kiểm tra nhanh tỷ lệ đạt chuẩn của ren trước khi chuyển qua công đoạn lắp ráp tiếp theo.
4. Cách lựa chọn và lưu ý khi sử dụng
-
Cách lựa chọn:
-
Xác định thông số ren sản phẩm: Chọn cấu hình máy phù hợp với kích thước, bước ren, tiêu chuẩn ren (M, UNC, UNF,…) và hành trình 4 trục cần thiết.
-
Yêu cầu tùy chỉnh phi tiêu chuẩn (Non-standard Customization): Đặt hàng thiết kế gá kẹp và đầu đo chuyên dụng tương thích hoàn toàn với biên dạng sản phẩm thực tế tại nhà máy.
-
-
Lưu ý khi sử dụng:
-
Hiệu chuẩn đầu đo định kỳ: Thường xuyên kiểm tra và hiệu chuẩn các đầu dò/dưỡng kiểm ren (Go/No-Go gauge) để đảm bảo độ chính xác của kết quả đo.
-
Vệ sinh phoi và bụi bẩn: Làm sạch khu vực bàn gá và lỗ ren sản phẩm trước khi đưa lên máy kiểm tra để tránh ba-via làm mòn hoặc hỏng đầu đo.
-
Cài đặt thông số chuẩn: Đảm bảo cài đặt đúng giới hạn số vòng và mô-men xoắn cho từng loại sản phẩm để tránh làm hỏng ren trong quá trình test tự động.
-
-
