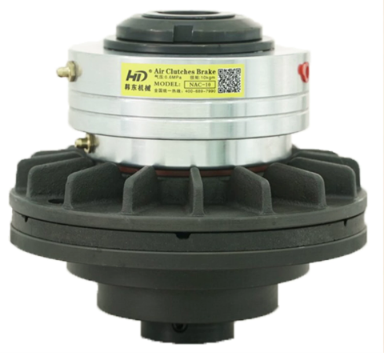

Ly hợp khí nén trục xuyên NAC-40

1. Cấu tạo

Sản phẩm bao gồm các thành phần chính:

• Thân ly hợp & Cánh tản nhiệt: Thiết kế hợp kim cao cấp với cụm cánh tản nhiệt dạng nan quạt lớn bên ngoài, giúp giải nhiệt nhanh chóng khi thiết bị trượt liên tục.

• Trục ống lồng (Hollow Shaft): Thiết kế lỗ trục xuyên tiêu chuẩn (đường kính lỗ phù hợp model NAC-40), cho phép lồng trực tiếp và cố định chắc chắn lên trục truyền động.

• Đầu cấp khí nén & Pít-tông: Cổng nạp khí nén dạng ren kết nối với ống hơi, dẫn khí vào khoang đẩy pít-tông di chuyển ép cụm ma sát.

• Lò xo hồi vị: Giúp đẩy pít-tông lùi về vị trí ban đầu ngay khi ngắt nguồn khí nén.

• Má ma sát (Tấm ma sát) thay thế linh hoạt: Cấu tạo dạng đĩa rời, có thể dễ dàng tháo rời và thay mới ngay trên máy mà không cần tháo toàn bộ cụm truyền động.

2. Nguyên lý hoạt động

• Trạng thái kết nối (Truyền động): Khi cấp khí nén vào qua cổng nạp, áp suất khí nén tạo lực đẩy pít-tông ép chặt đĩa ma sát. Sự kết nối ma sát này truyền mô-men xoắn từ phần dẫn sang phần bị dẫn một cách êm ái và ổn định.

• Trạng thái ngắt (Dừng truyền động): Khi xả khí nén ra ngoài, lò xo hồi vị đẩy pít-tông lùi lại, giải phóng lực ép lên tấm ma sát. Hai bộ phận tách rời hoàn toàn, ngắt truyền động tức thì.

• Khả năng trượt liên tục (Slip Operation): Nhờ hệ số ma sát ổn định và khả năng tản nhiệt vượt trội, thiết bị có thể hoạt động ở chế độ trượt liên tục để duy trì lực căng mong muốn bằng cách điều chỉnh mức áp suất khí nén cấp vào.

3. Ứng dụng

Ly hợp khí nén NAC-40 được ứng dụng phổ biến trong các ngành công nghiệp đòi hỏi hiệu suất cao:

• Ngành bao bì, in ấn & giấy: Sử dụng trong máy xả cuộn, máy thu cuộn, máy in màng nhựa, máy cắt giấy để kiểm soát lực căng tự động (tension control).

• Thiết bị dây chuyền tự động: Lắp trên băng tải, máy đóng gói, máy dệt, máy bọc dây cáp điện nhằm thực hiện thao tác nối/ngắt truyền động thường xuyên.

• Chức năng bộ hãm / Giới hạn mô-men: Dùng làm thiết bị bộ hãm/cản (damper) hoặc bảo vệ quá tải cho động cơ và hệ thống cơ khí.

4. Cách lựa chọn và lưu ý khi sử dụng

• Cách lựa chọn:

  • Xác định mô-men xoắn & Tốc độ: Chọn đúng model NAC-40 dựa trên yêu cầu mô-men xoắn làm việc (mô-men danh định của NAC-40) và tốc độ vòng quay tối đa ($r/min$) của trục.

  • Kích thước đường kính trục: Kiểm tra thông số đường kính lỗ trục và then của dòng NAC-40 để đảm bảo lắp ghép vừa vặn với trục máy.

• Lưu ý khi sử dụng:

  • Sử dụng khí nén sạch & Khô: Luôn duy trì nguồn khí nén đi qua bộ lọc (loại bỏ nước, bụi bẩn) để bảo vệ phớt pít-tông và duy trì lực ma sát ổn định.

  • Kiểm tra độ mòn má ma sát: Theo dõi độ dày má ma sát định kỳ; nhờ thiết kế thông minh, người dùng có thể chủ động thay thế má phanh kịp thời mà không mất nhiều thời gian dừng máy.

  • Đảm bảo không gian tản nhiệt: Tránh che chắn khu vực cánh tản nhiệt để đảm bảo luồng không khí lưu thông tốt, hạn chế tích nhiệt làm giảm tuổi thọ của các chi tiết cao su và vật liệu ma sát.

  •
