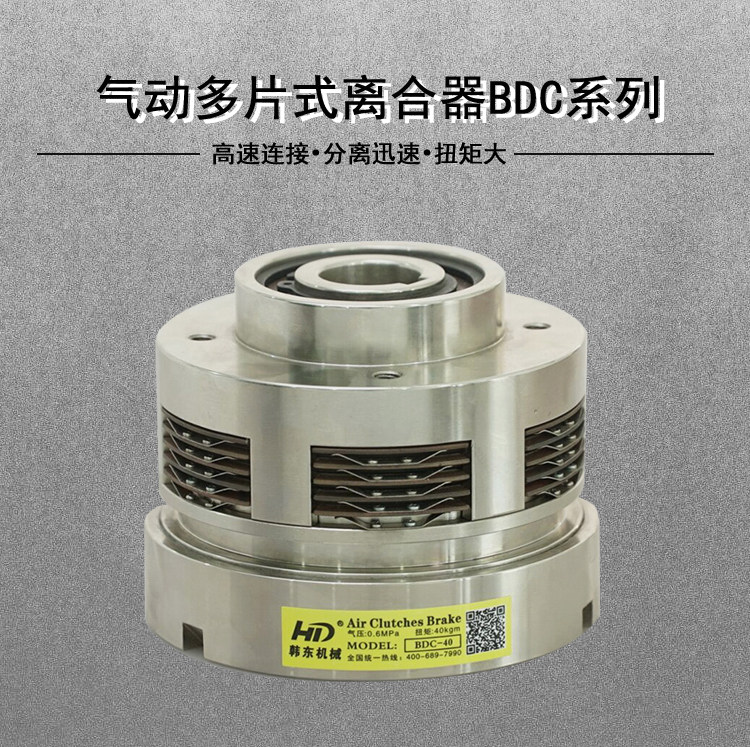

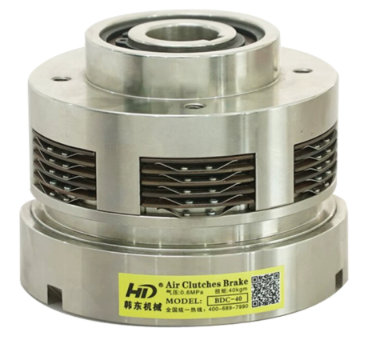

Ly hợp khí nén nhiều đĩa BDC

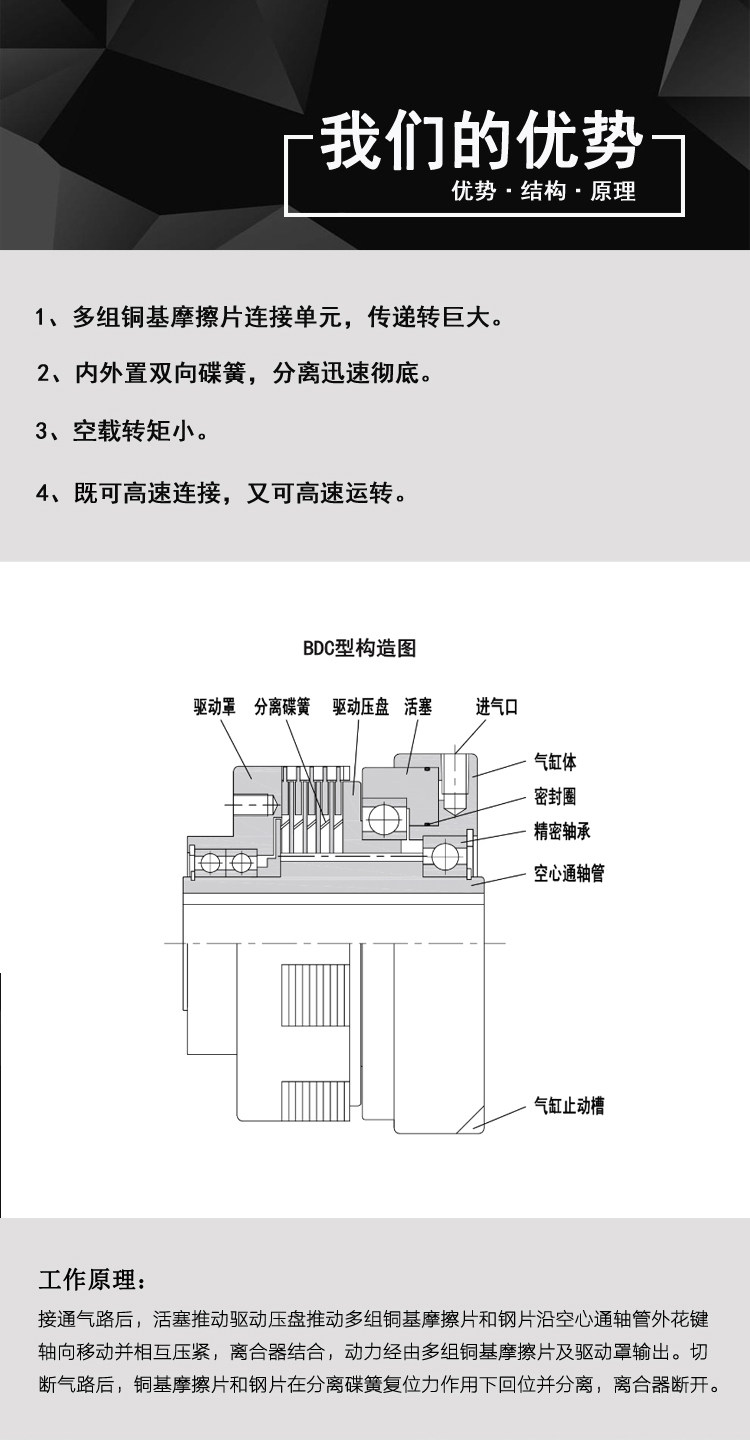

1. Cấu tạo

Sản phẩm gồm các bộ phận chính:

• Bộ đĩa ma sát xếp chồng (Multi-plate Assembly): Gồm nhiều tấm đĩa ma sát lá thép/vật liệu ma sát chuyên dụng xếp xen kẽ nhau, giúp tăng tối đa diện tích tiếp xúc ma sát trong một không gian nhỏ hẹp.

• Pít-tông khí nén & Vỏ kim loại: Vỏ ngoài hợp kim chắc chắn, tích hợp khoang khí nén và pít-tông để ép chặt cụm đĩa ma sát.

• Lò xo hồi vị: Giúp đẩy các đĩa ma sát tách rời nhau hoàn toàn ngay khi xả áp suất khí nén.

• Trục ống lồng & Vòng bi: Thiết kế trục xuyên tiêu chuẩn hỗ trợ lắp đặt trực tiếp trên trục truyền động và vận hành ổn định ở tốc độ cao.

2. Nguyên lý hoạt động

• Trạng thái đóng (Truyền động): Khi cấp khí nén vào khoang chứa, áp lực khí nén đẩy pít-tông ép chặt toàn bộ cụm đĩa ma sát xếp chồng lại với nhau. Ma sát giữa các đĩa truyền chuyển động quay từ phần dẫn sang phần bị dẫn với mô-men xoắn rất lớn.

• Trạng thái ngắt (Không truyền động): Khi xả khí nén, lò xo hồi vị lập tức đẩy pít-tông và giải phóng lực ép. Các đĩa ma sát tách rời nhau nhanh chóng, ngắt hoàn toàn kết nối truyền động giữa hai trục.

• Khởi động êm ái: Nhờ cơ cấu ma sát nhiều đĩa, ly hợp cho phép trượt nhẹ trong khoảng thời gian cực ngắn lúc bắt đầu kết nối, giúp quá trình khởi động diễn ra êm ái, giảm chấn và giảm va đập tải cơ khí.

3. Ứng dụng

Ly hợp khí nén dòng BDC thích hợp cho các máy móc công nghiệp yêu cầu mô-men xoắn lớn, tốc độ cao và kích thước lắp đặt hạn chế:

• Máy gia công & Tự động hóa nặng: Máy đóng gói, máy dập, máy cán kim loại, máy cắt công nghiệp.

• Thiết bị truyền động tốc độ cao: Các hệ thống cần đóng/ngắt truyền động liên tục và chính xác khi trục đang quay ở tốc độ cao.

• Máy ngành bao bì, dệt & giấy: Dùng trong hệ thống xả/thu cuộn hoặc các cụm truyền lực chính cần khả năng bảo vệ quá tải và kết nối êm.

4. Cách lựa chọn và lưu ý khi sử dụng

• Cách lựa chọn:

  • Xác định mô-men xoắn & Tốc độ: Lựa chọn model (như BDC-10, BDC-20, BDC-40 / MDC-40,...) dựa trên mô-men xoắn yêu cầu và tốc độ quay của hệ thống. Dòng đĩa ma sát nhiều đĩa cung cấp mô-men lớn hơn đáng kể so với dòng 1 đĩa ma sát có cùng đường kính.

  • Kích thước lỗ trục & Then: Kiểm tra đường kính trục và kích thước rãnh then để đảm bảo lắp ghép tương thích.

• Lưu ý khi sử dụng:

  • Kiểm soát chất lượng khí nén: Sử dụng bộ lọc khí nén (lọc nước và bụi) để giữ phớt pít-tông bền bỉ và đảm bảo lực ép đĩa ma sát ổn định.

  • Tránh quá nhiệt do trượt kéo dài: Mặc dù hỗ trợ khởi động êm, không nên để ly hợp trượt liên tục quá lâu vì diện tích tản nhiệt của cụm đĩa xếp chồng nhỏ hơn dòng đĩa đơn, dễ gây tích nhiệt làm giảm tuổi thọ lá ma sát.

  • Bảo dưỡng định kỳ: Kiểm tra độ mòn của cụm đĩa ma sát và hành trình pít-tông để thay thế lá ma sát kịp thời khi đến hạn.

  •
