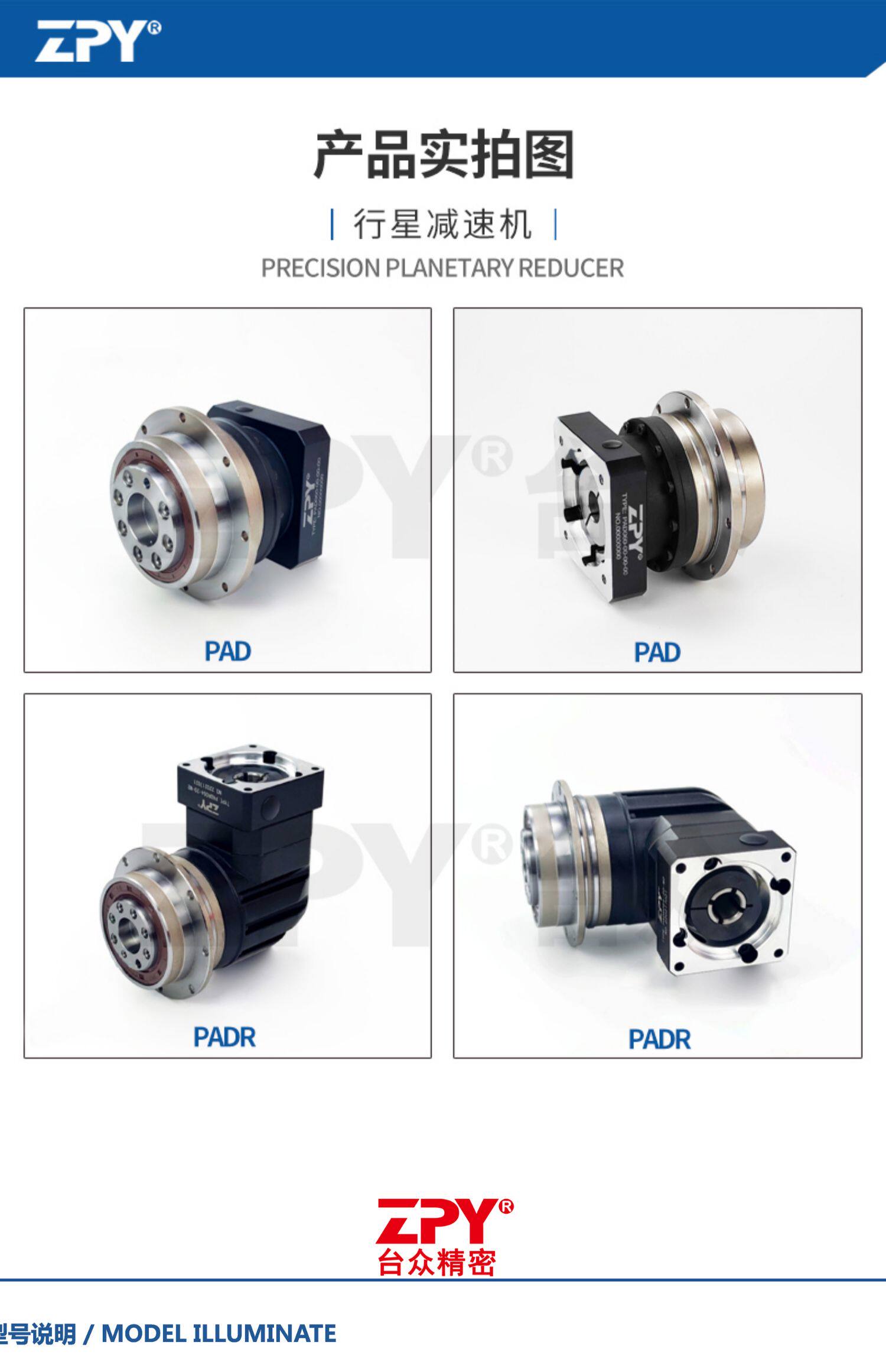

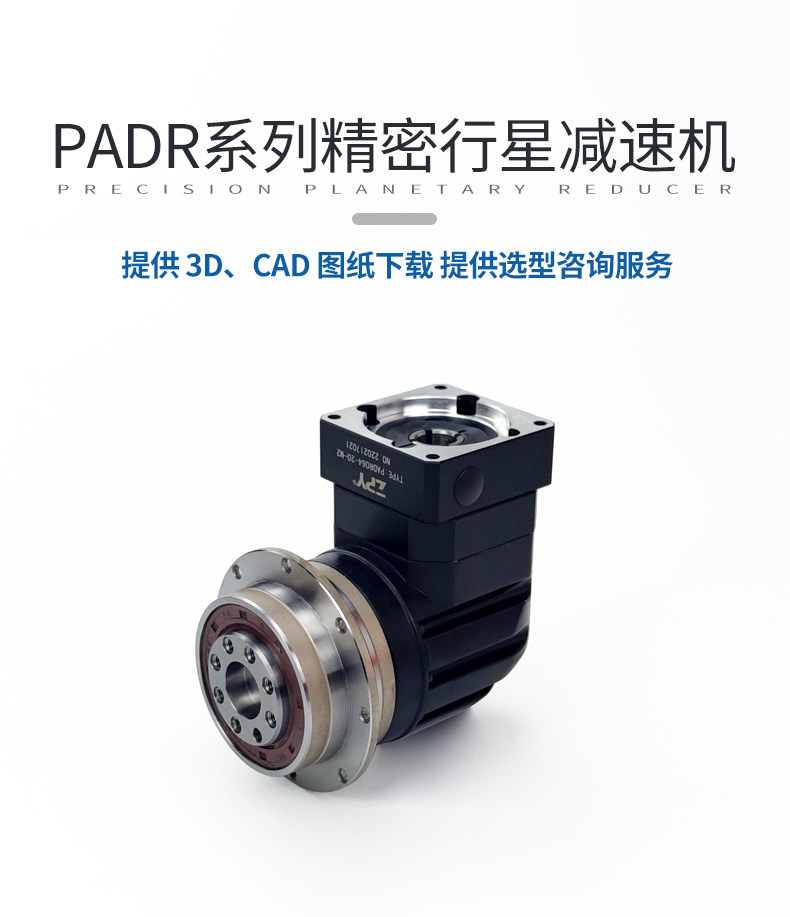

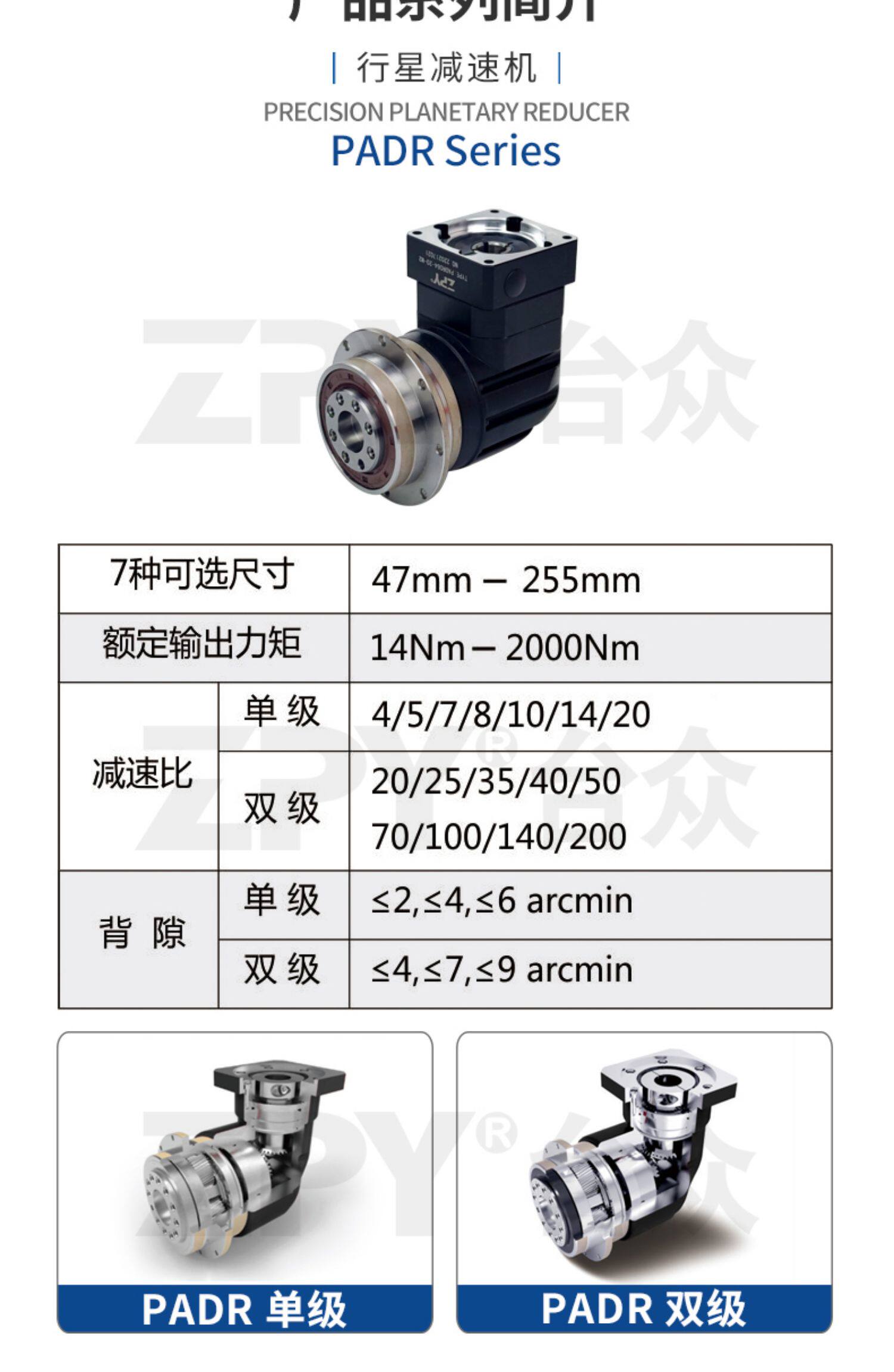

1. Cấu tạo kỹ thuật
-
Đầu ra mâm xoay (Flange Output): Thiết kế dạng mâm xoay/mặt đĩa tròn có sẵn các lỗ bắt bu-lông định vị, cho phép gá lắp trực tiếp bàn xoay, cơ cấu phân độ hoặc tải trọng mà không cần thông qua trục nối.
-
Thân vỏ vuông góc $90^\circ$: Thiết kế vỏ dạng đổi hướng góc vuông giúp tiết kiệm không gian lắp đặt theo chiều dài, chế tạo từ hợp kim cao cấp chịu lực uốn và mô-men xoắn cao.
-

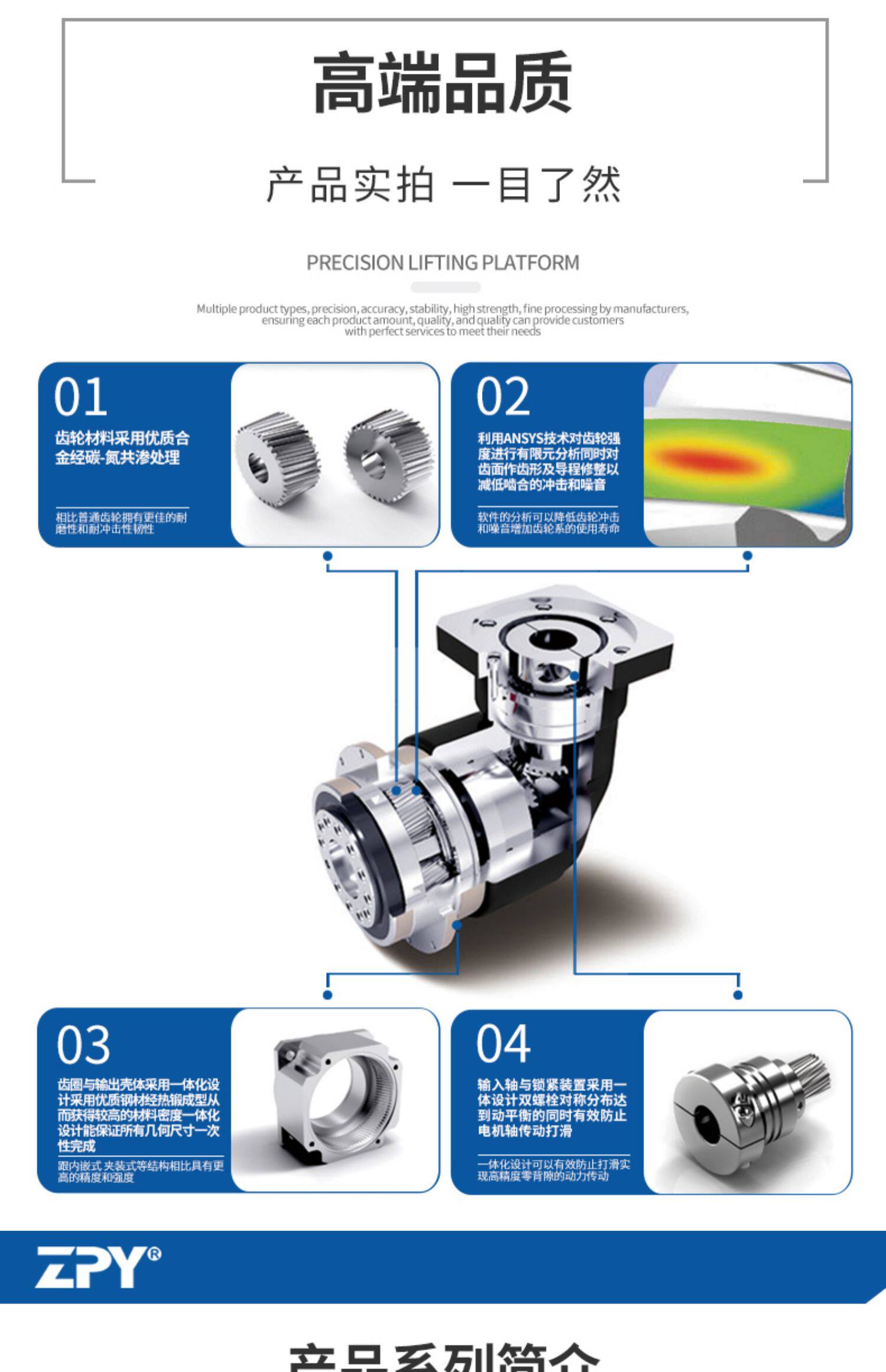

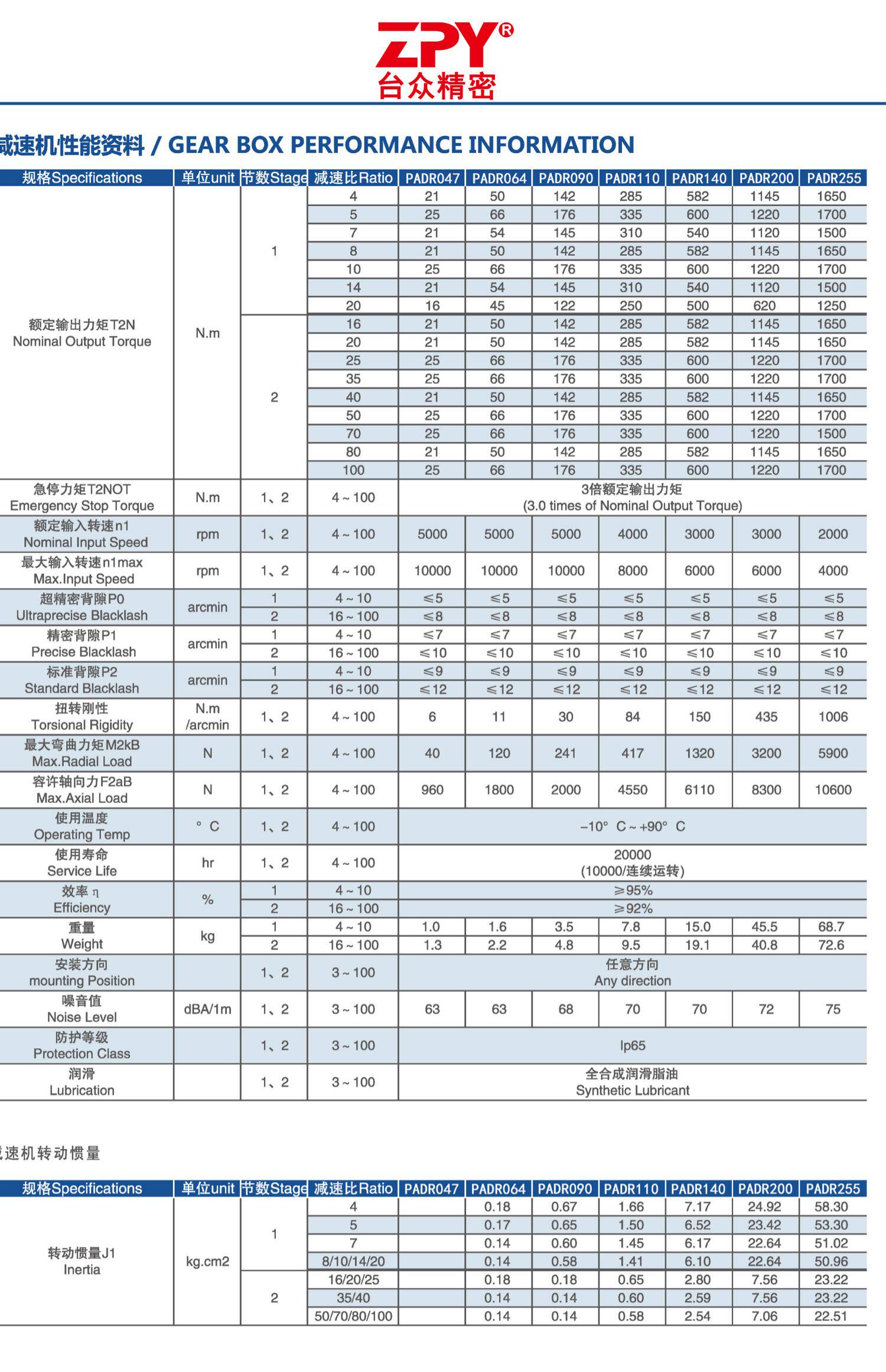

Hệ bánh răng hành tinh & Bánh răng côn xoắn: Kết hợp bộ bánh răng côn đổi hướng $90^\circ$ và hệ thống bánh răng hành tinh chính xác bên trong, giúp tối ưu tỷ số truyền và duy trì độ rơ (backlash) cực thấp.
-

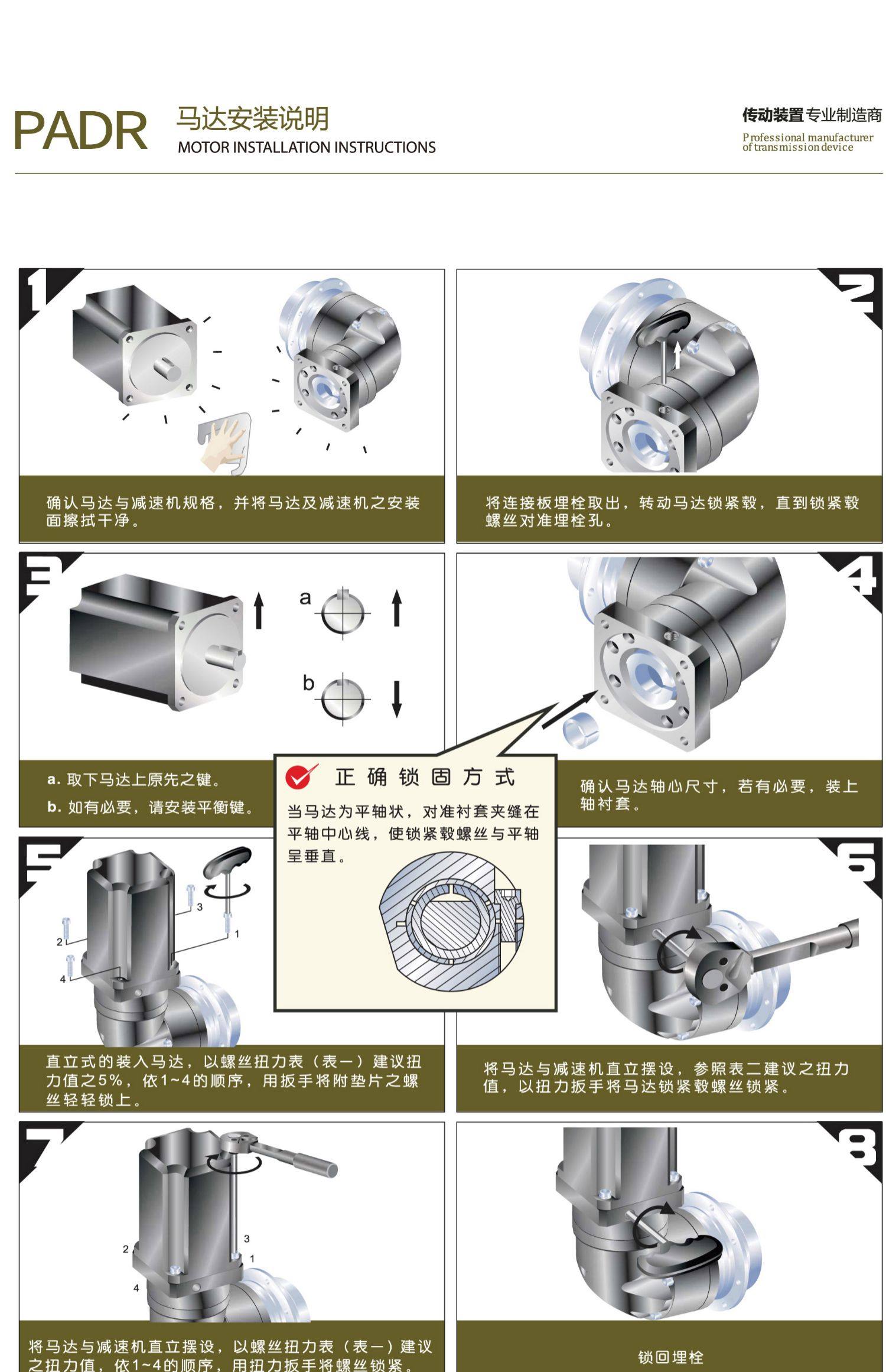

Mặt bích kết nối đầu vào: Thiết kế tiêu chuẩn hóa, dễ dàng kết nối đồng bộ với các loại động cơ Servo và động cơ bước (Step).
2. Nguyên lý hoạt động
-
Thiết bị chuyển đổi mô-men xoắn và tốc độ quay từ động cơ Servo/Step theo phương vuông góc $90^\circ$.
-
Khi động cơ truyền lực quay vào trục đầu vào, cặp bánh răng côn xoắn sẽ đổi hướng truyền động sang góc vuông, sau đó truyền qua hệ bánh răng hành tinh để giảm tốc độ quay và khuếch đại mô-men xoắn ra đầu ra dạng mâm xoay.
-
Thiết kế mâm đĩa xoay giúp phân bổ lực đều, chịu tải trọng uốn vượt trội và duy trì độ chính xác định vị cao.
3. Ứng dụng thực tế
Sản phẩm chuyên dùng trong các hệ thống tự động hóa đòi hỏi thiết kế nhỏ gọn, đổi hướng truyền động và độ chính xác cao:
-
Mâm xoay phân độ, bàn xoay định vị tự động trong các dây chuyền sản xuất có không gian gá lắp hạn chế.
-
Khớp xoay cánh tay robot công nghiệp, hệ thống nâng hạ hoặc xoay phân độ đa trục.
-
Máy cắt CNC, máy laser, máy đóng gói và các thiết bị tự động hóa tích hợp động cơ Servo/Step.
-

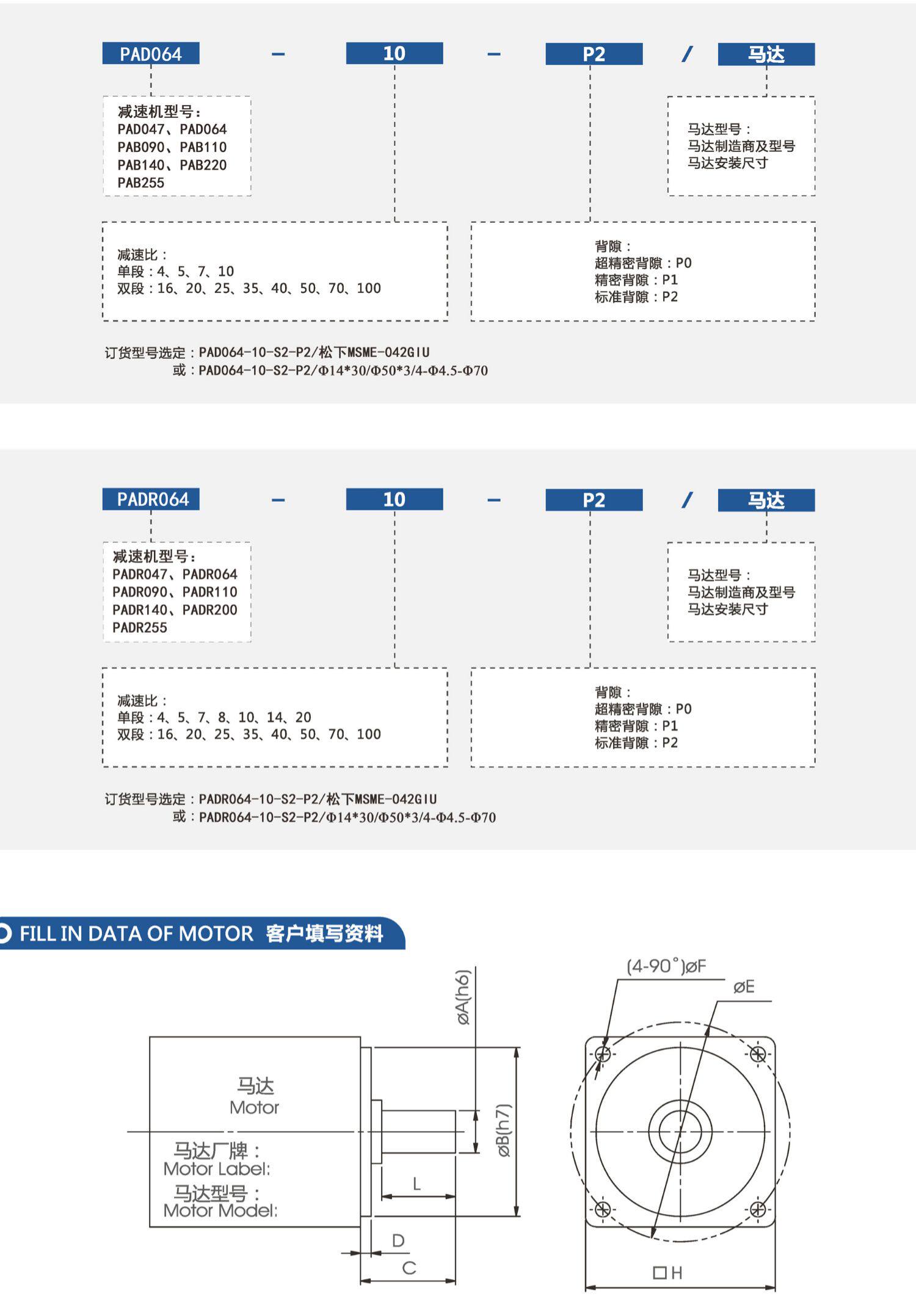

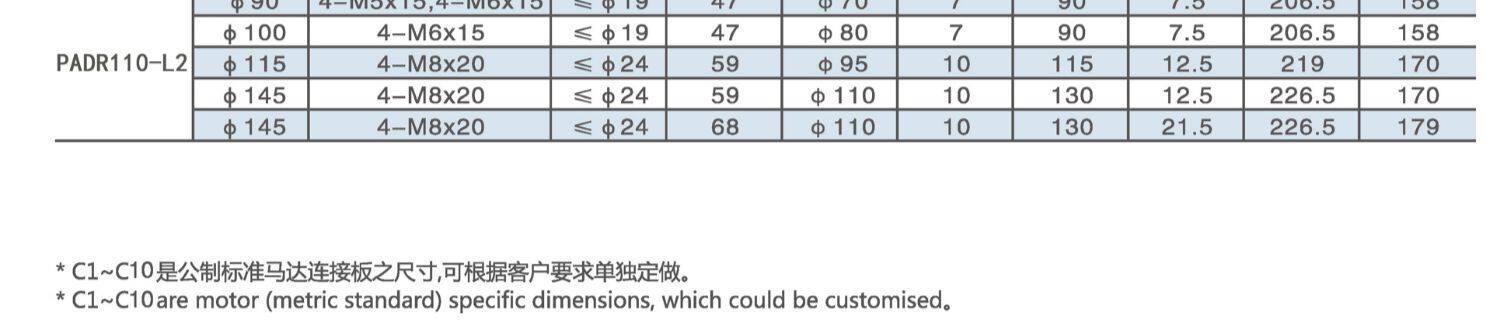

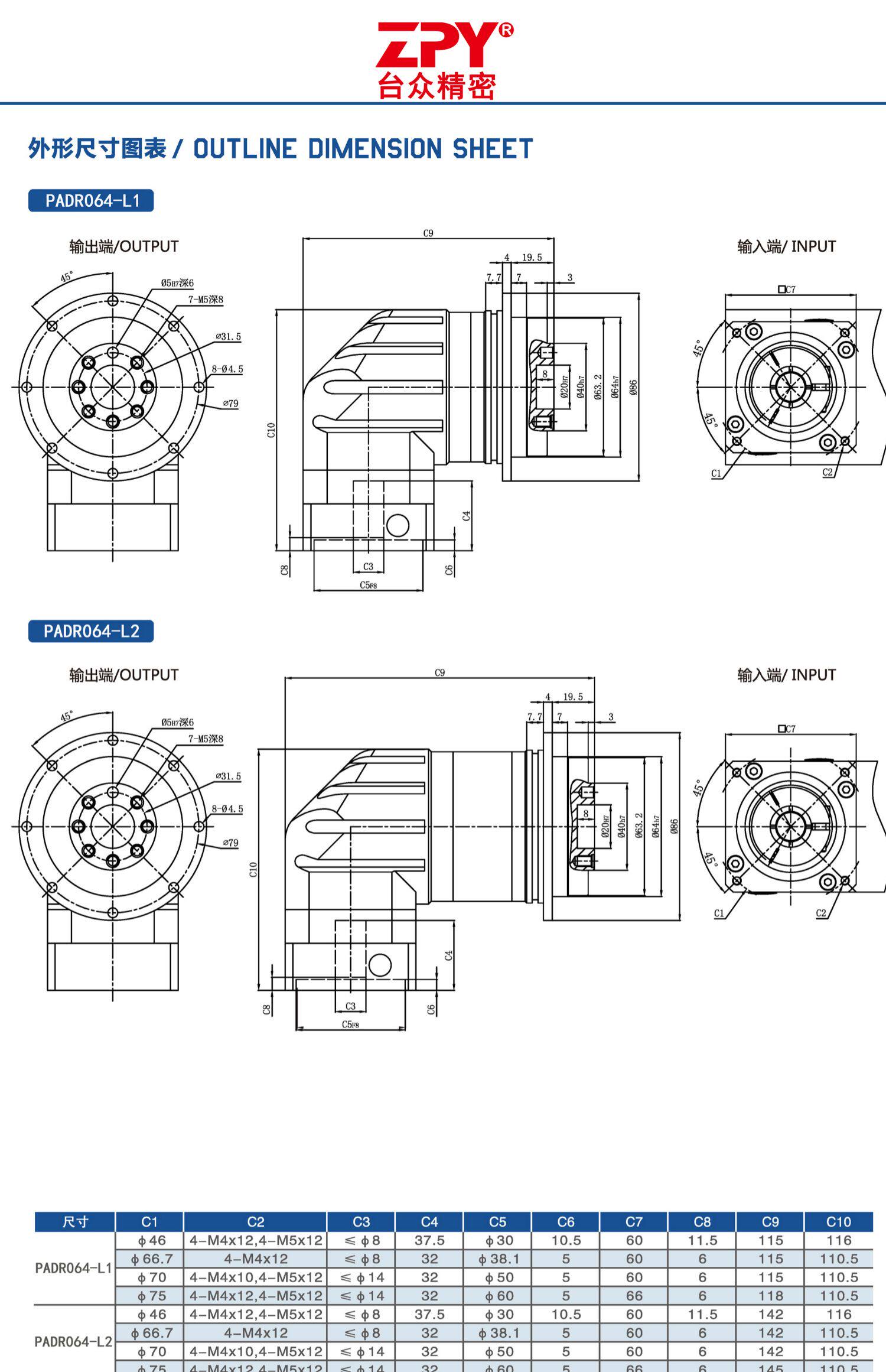

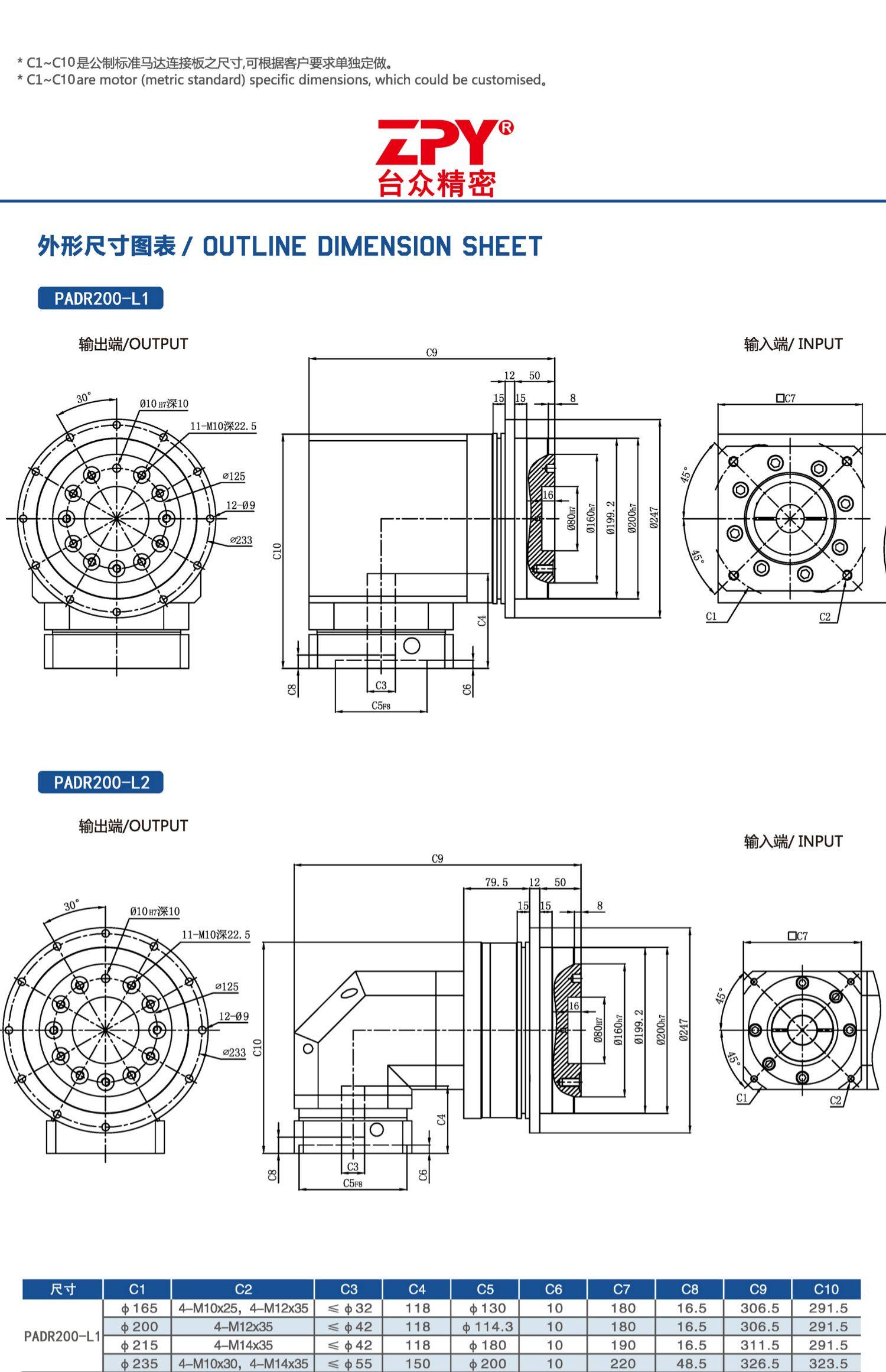

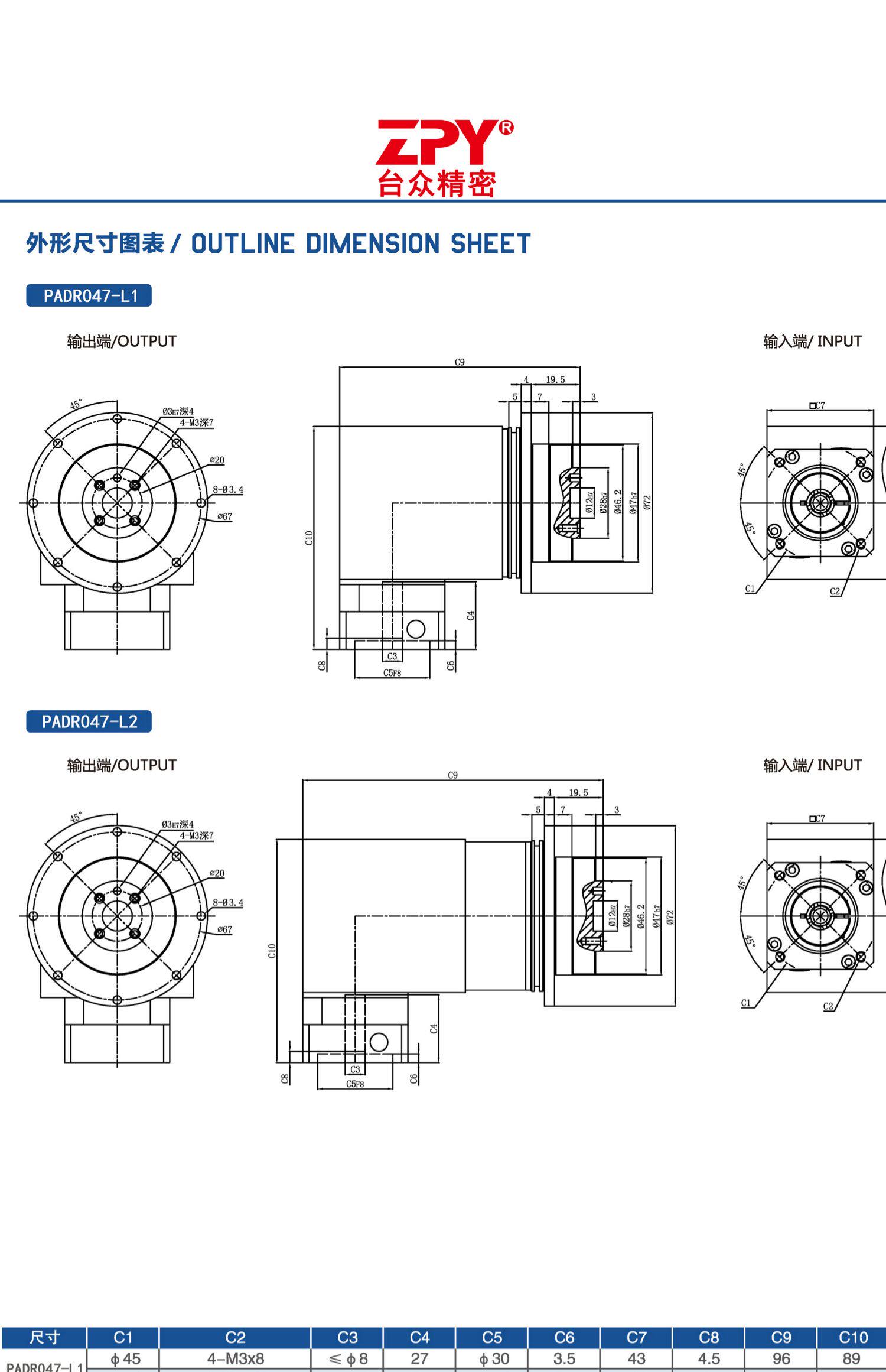

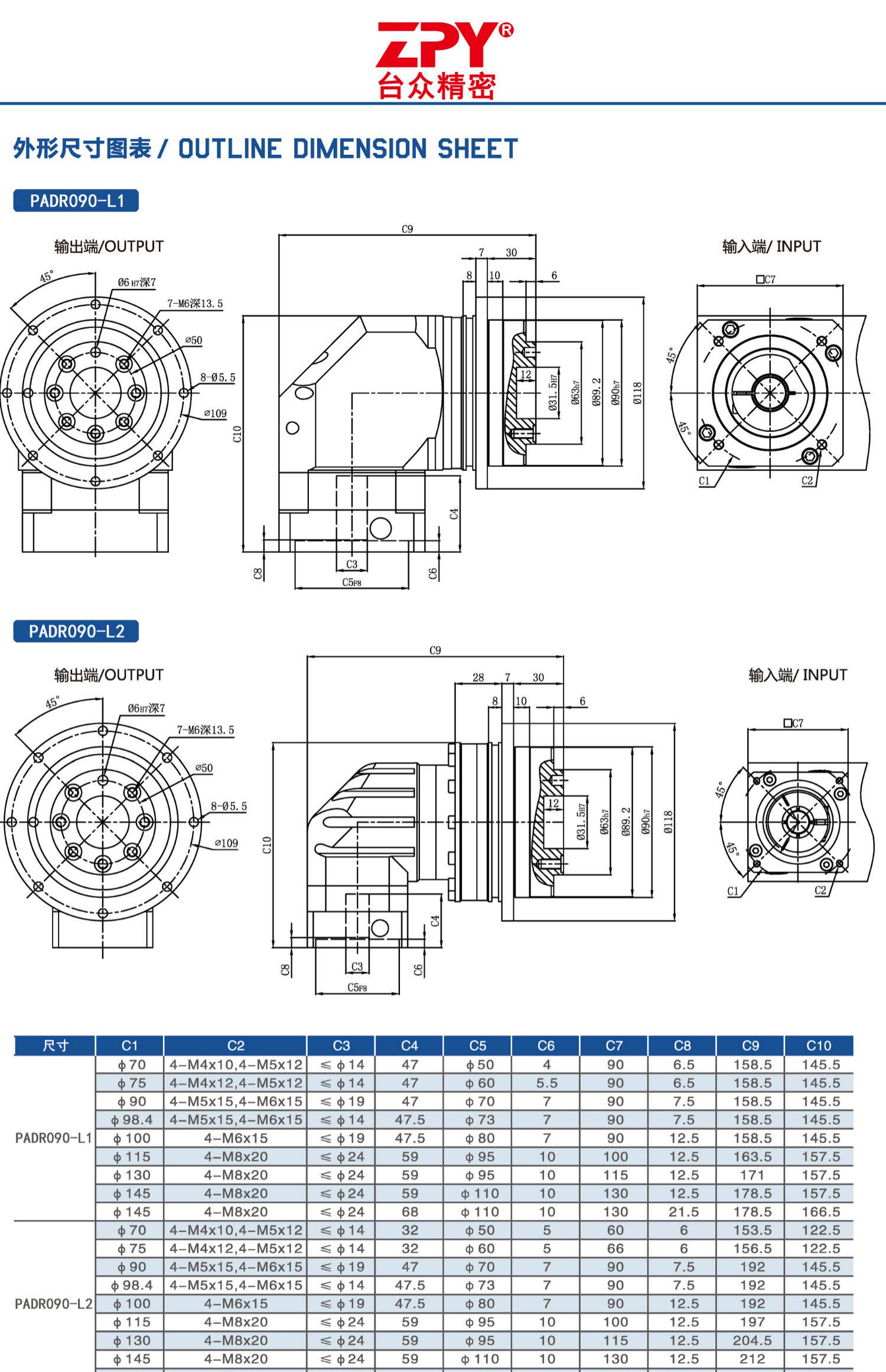

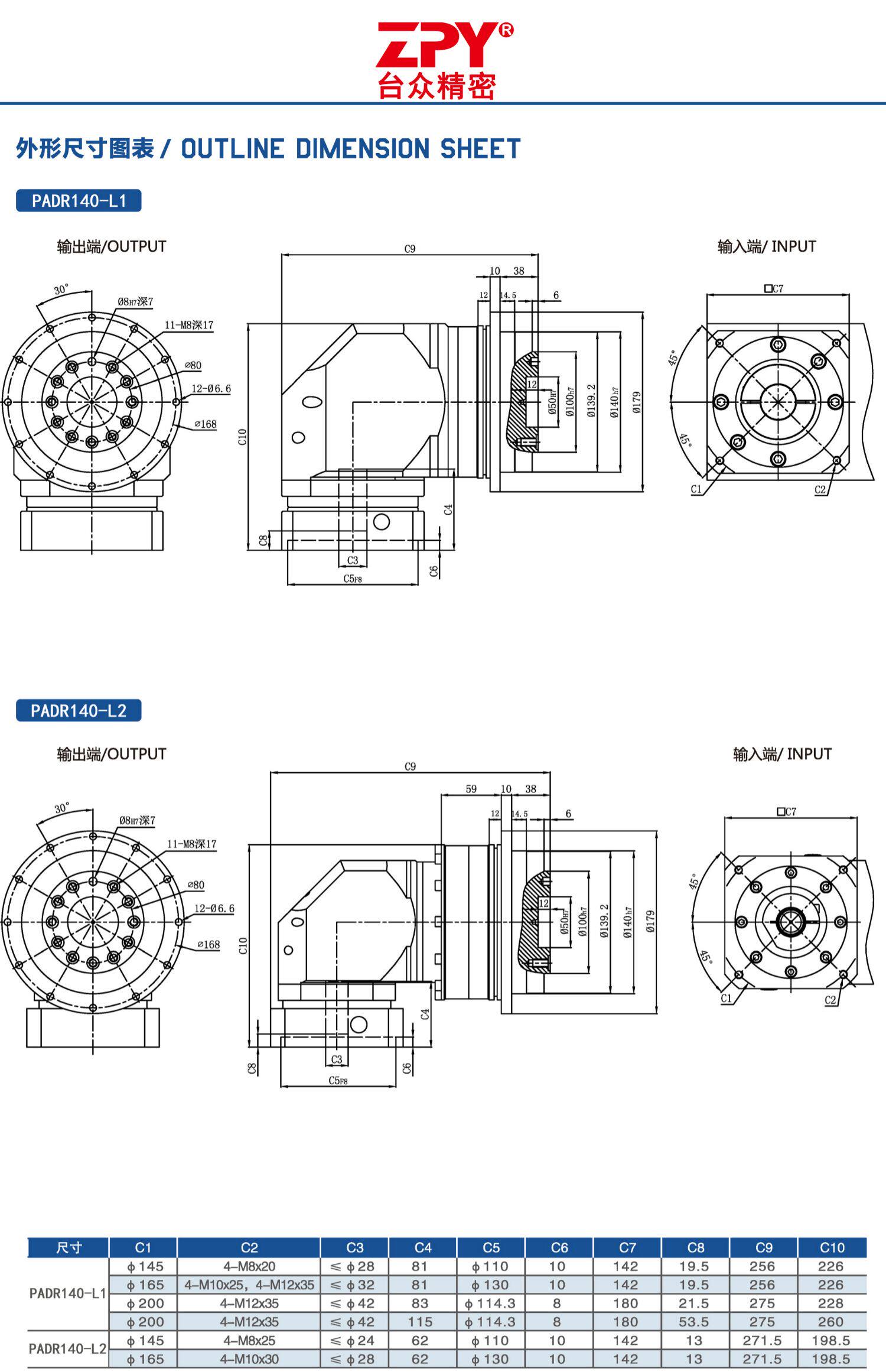

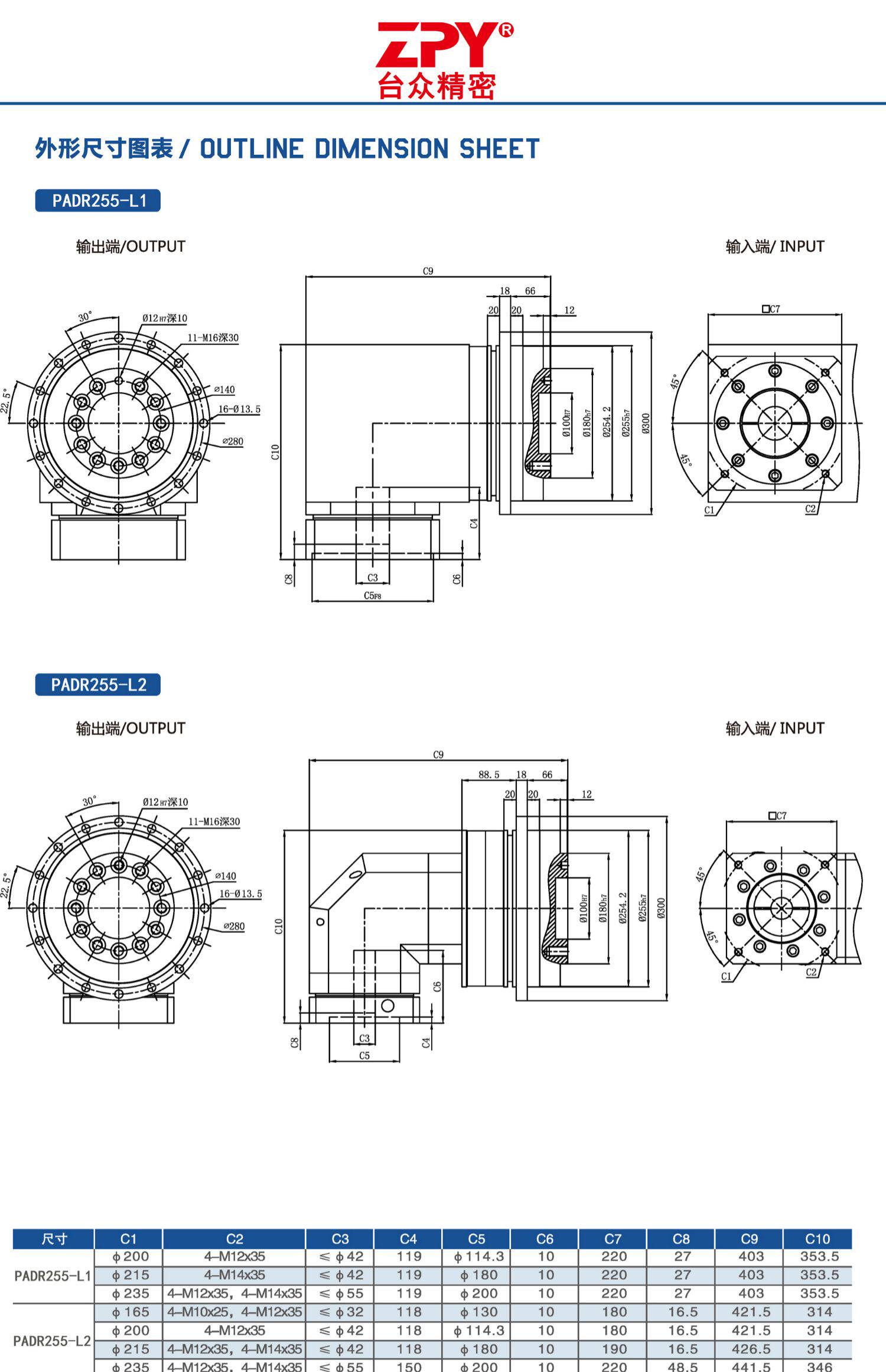

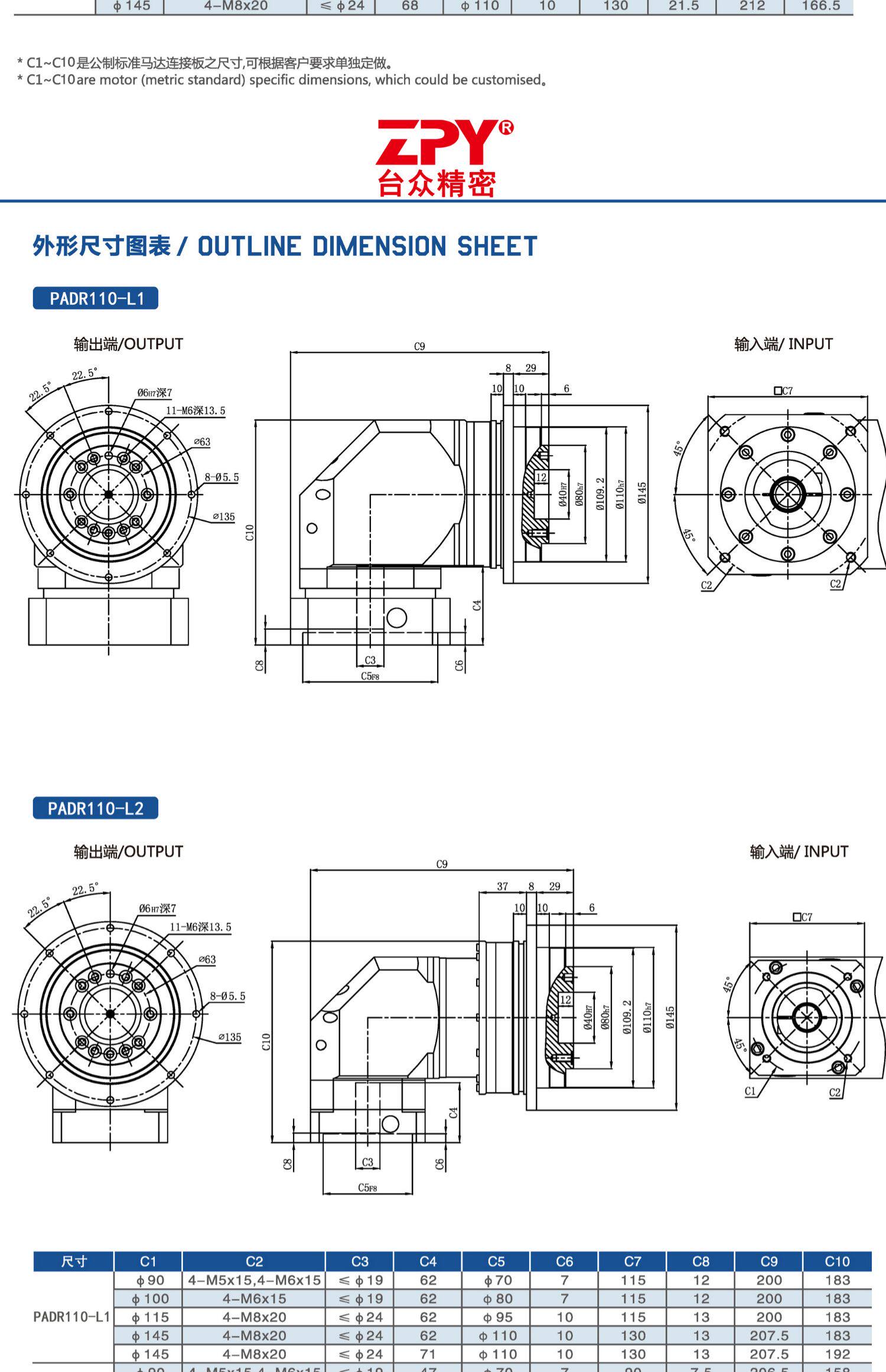

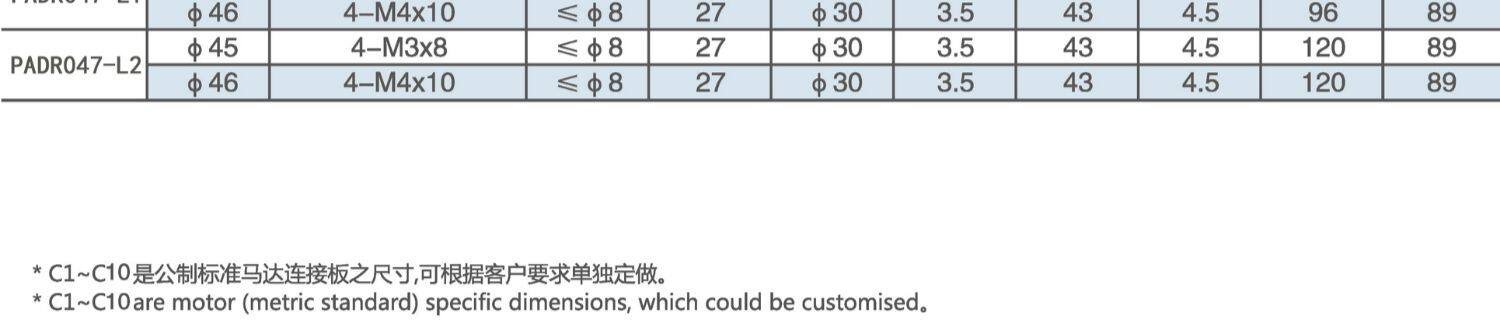

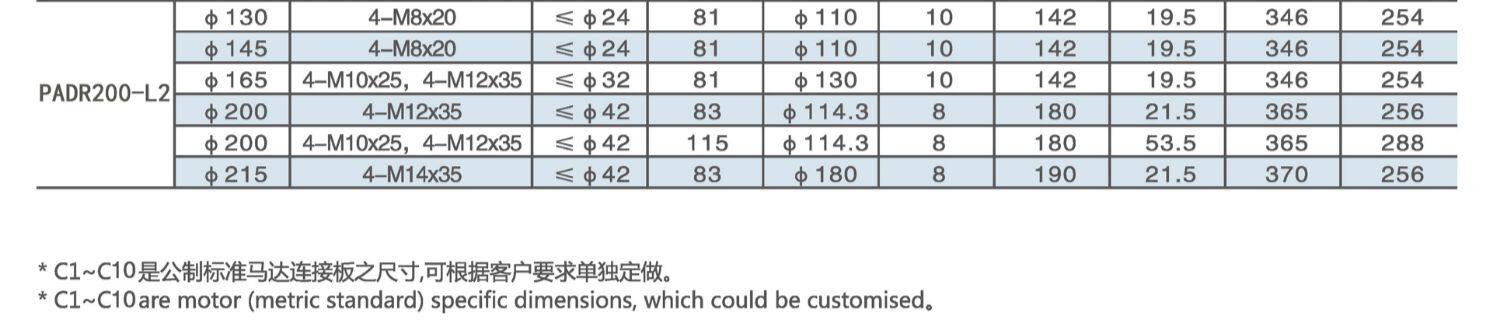

Hỗ trợ thiết kế kỹ thuật với đầy đủ file bản vẽ 3D, CAD giúp tích hợp dễ dàng vào máy móc mới.
