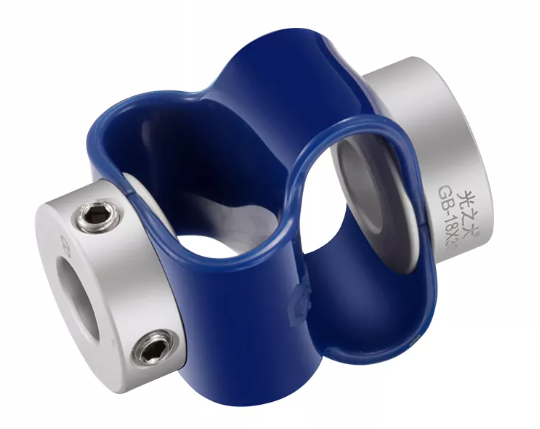

Khớp nối trục các đăng

Giá gốc là: 1.000 ₫.Giá hiện tại là: 50 ₫.

Đường kính trục d1 = 6, 8, 10mm, d2 = 6, 8, 10mm
Thích hợp cho truyền động quay không có khe hở
Cách ly rung động cao
Bù trừ độ lệch trục
Độ cứng lò xo xoắn thấp
Lực đặt lại nhỏ
Không có bộ phận chuyển động
Cấu trúc rất chắc chắn

Đã bao gồm thuế VAT
Miễn phí vận chuyển

Download

Thông số kỹ thuật

Thông tin kỹ thuật tổng quát

Đường kính trục (shaft diameter):
- d1 = 6, 8, 10 mm
- d2 = 6, 8, 10 mm
  → Cho phép kết nối các trục đồng đường kính hoặc khác nhau (ví dụ 6 mm với 10 mm), phù hợp với nhiều loại động cơ và cảm biến (encoder, motor step, servo...).

✅ Đặc điểm nổi bật

Truyền động không có độ rơ (backlash-free)
→ Rất quan trọng trong các hệ thống điều khiển vị trí chính xác như CNC, servo.
Khả năng cách ly rung động cao (vibration-isolating)
→ Giúp giảm ảnh hưởng của dao động cơ học đến thiết bị đo lường (encoder) hoặc điều khiển.
Bù sai lệch tốt (misalignment compensation)
- Lệch tâm (radial offset)
- Lệch trục (axial offset)
- Sai số góc (angular offset)
  → Giúp hệ thống hoạt động ổn định dù có lệch trục nhẹ do sai số lắp ráp.
Độ cứng xoắn thấp (low torsion spring stiffness)
→ Hấp thụ dao động xoắn nhỏ, thích hợp với các hệ thống yêu cầu độ nhạy cao nhưng không truyền tải mô-men lớn.
Lực hồi thấp (small reset forces)
→ Không ảnh hưởng đáng kể đến cảm biến hoặc động cơ sau khi lệch.
Không có chi tiết chuyển động (no movable parts)
→ Tăng độ bền, giảm hao mòn, không cần bảo trì định kỳ.
Cấu trúc chắc chắn (very rugged construction)
→ Dùng được trong môi trường công nghiệp khắc nghiệt.

⚙️ Ứng dụng điển hình

Kết nối encoder với trục động cơ
Hệ thống servo hoặc step motor điều khiển chính xác
Máy CNC, máy in 3D, robot công nghiệp
Thiết bị đo vị trí hoặc tốc độ quay

📌 Kết luận

Thiết bị này là một khớp nối mềm chính xác, lý tưởng để:

Giảm rung, bù sai lệch trong truyền động.
Truyền chuyển động quay chính xác mà không bị giật, rơ.

Nếu bạn cần chọn mã cụ thể (ví dụ: hãng R+W, NBK, Huco, KTR...), hãy cung cấp thêm thông tin:

Mô-men yêu cầu
Tốc độ quay

Ứng dụng
