1. Cấu tạo kỹ thuật
-
Thân vỏ: Được đúc từ hợp kim nhôm hoặc thép chắc chắn, thiết kế dạng khối vuông giúp tản nhiệt tốt và bảo vệ tối đa các bánh răng bên trong.
-
Hệ thống bánh răng côn xoắn (Bevel Gear): Gia công mài chính xác từ thép hợp kim đặc biệt, được tôi cứng bề mặt để chịu tải lớn và duy trì độ rơ (backlash) cực thấp.
-

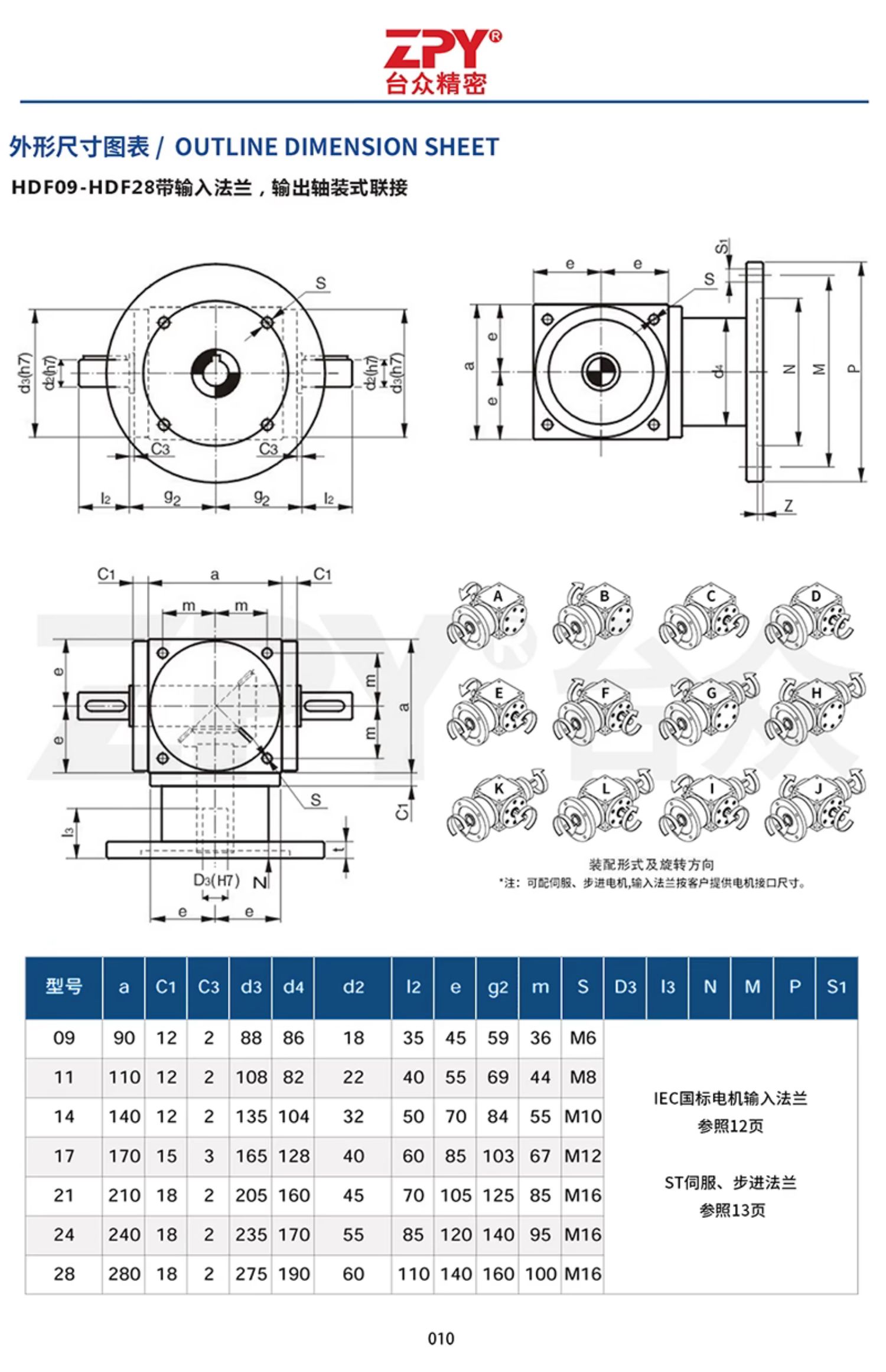

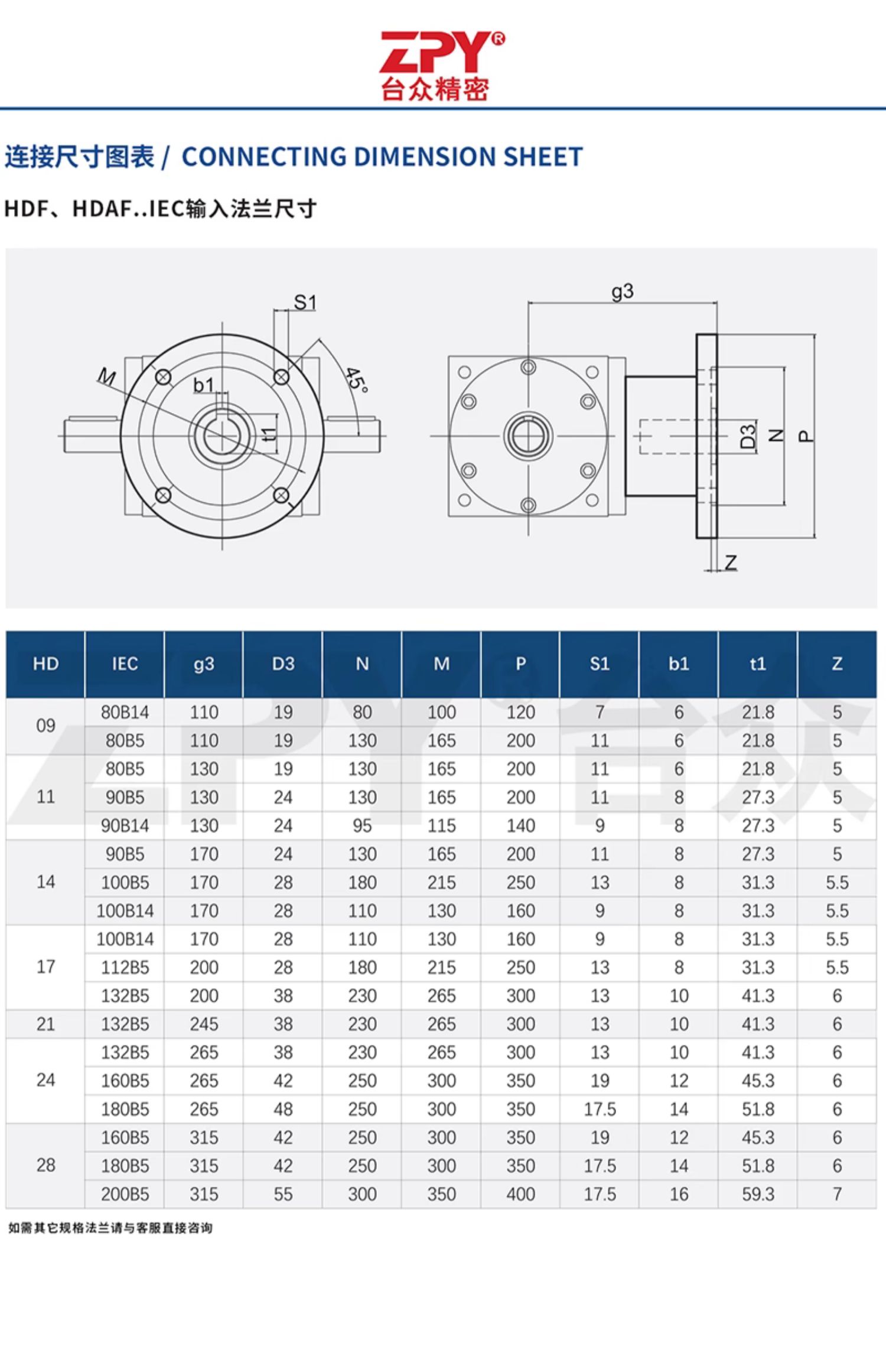

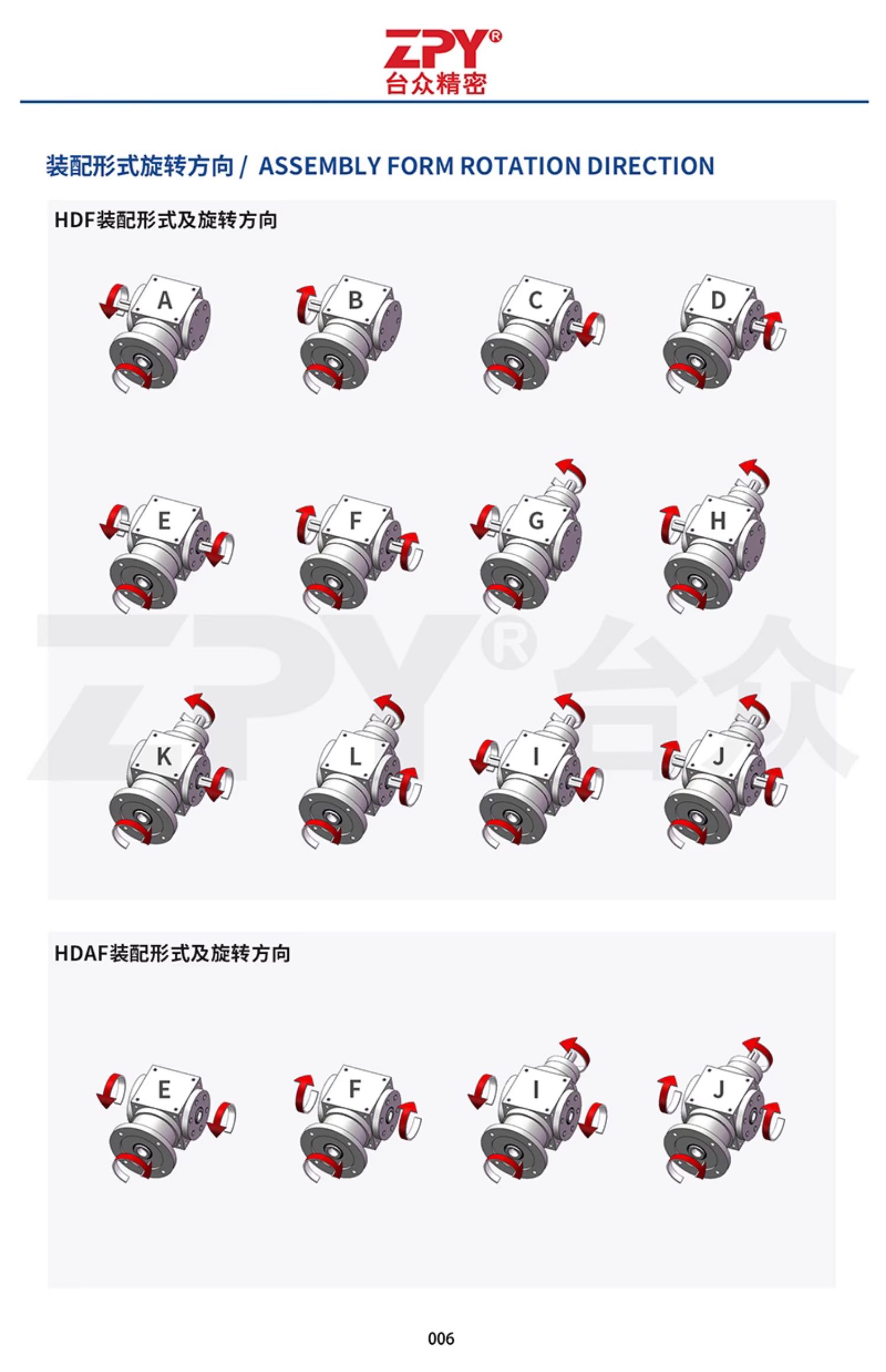

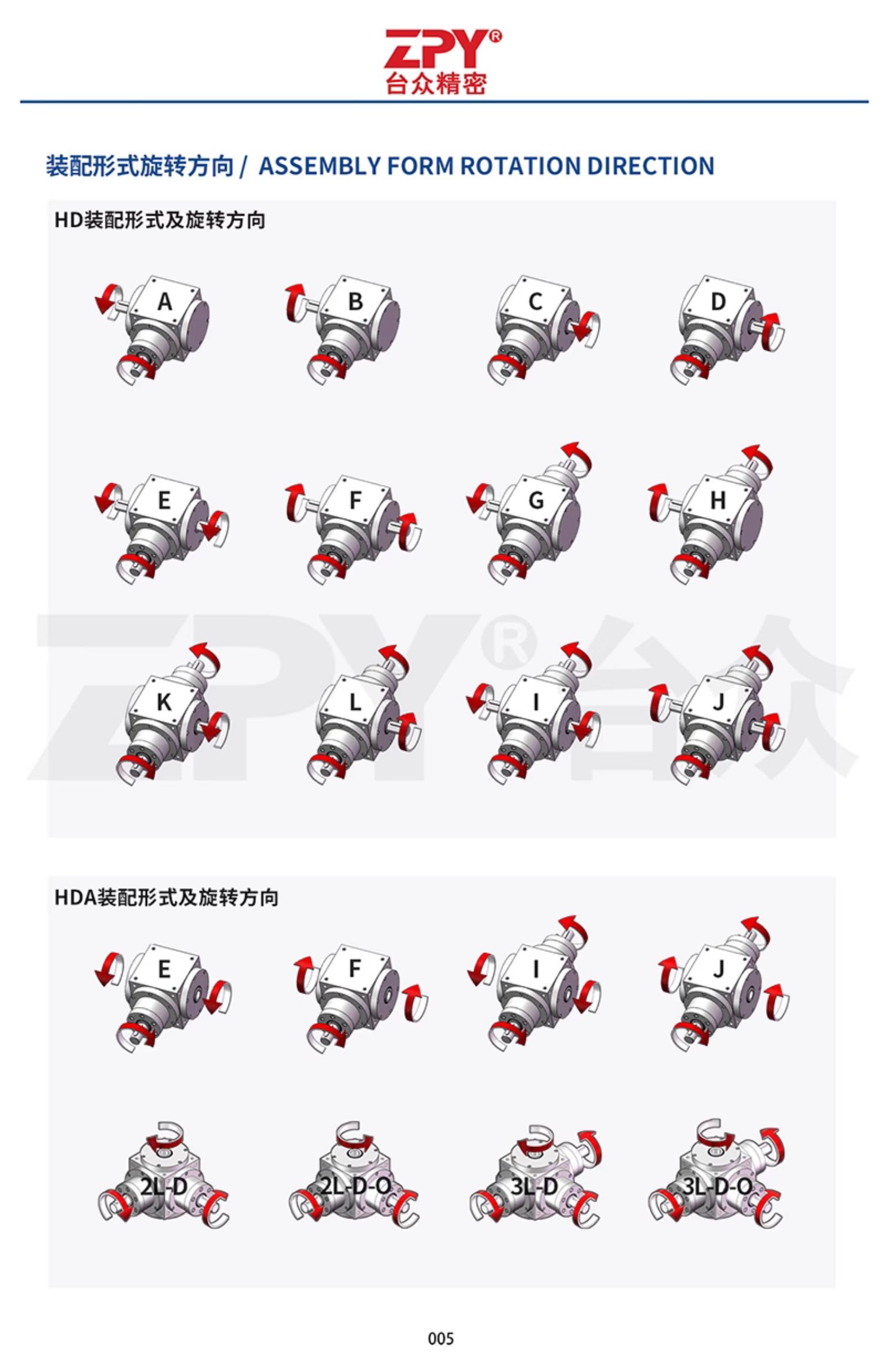

Cơ cấu trục vào / trục ra: Thiết kế đổi hướng vuông góc $90^\circ$, hỗ trợ dạng trục âm (hollow shaft) hoặc trục dương (solid shaft) với khớp nối linh hoạt cho động cơ.
-
Vòng bi & Phớt bảo vệ: Tích hợp vòng bi chịu tải trọng cao và phớt làm kín chống rò rỉ dầu mỡ, giúp hộp số hoạt động bền bỉ liên tục.
2. Nguyên lý hoạt động
-
Hộp số lái dòng HD hoạt động dựa trên nguyên lý truyền động ăn khớp của bộ bánh răng côn xoắn đổi hướng $90^\circ$.
-
Khi lực quay từ động cơ truyền vào trục đầu vào, cặp bánh răng côn bên trong sẽ ăn khớp và đổi hướng chuyển động quay vuông góc ra các trục đầu ra.
-

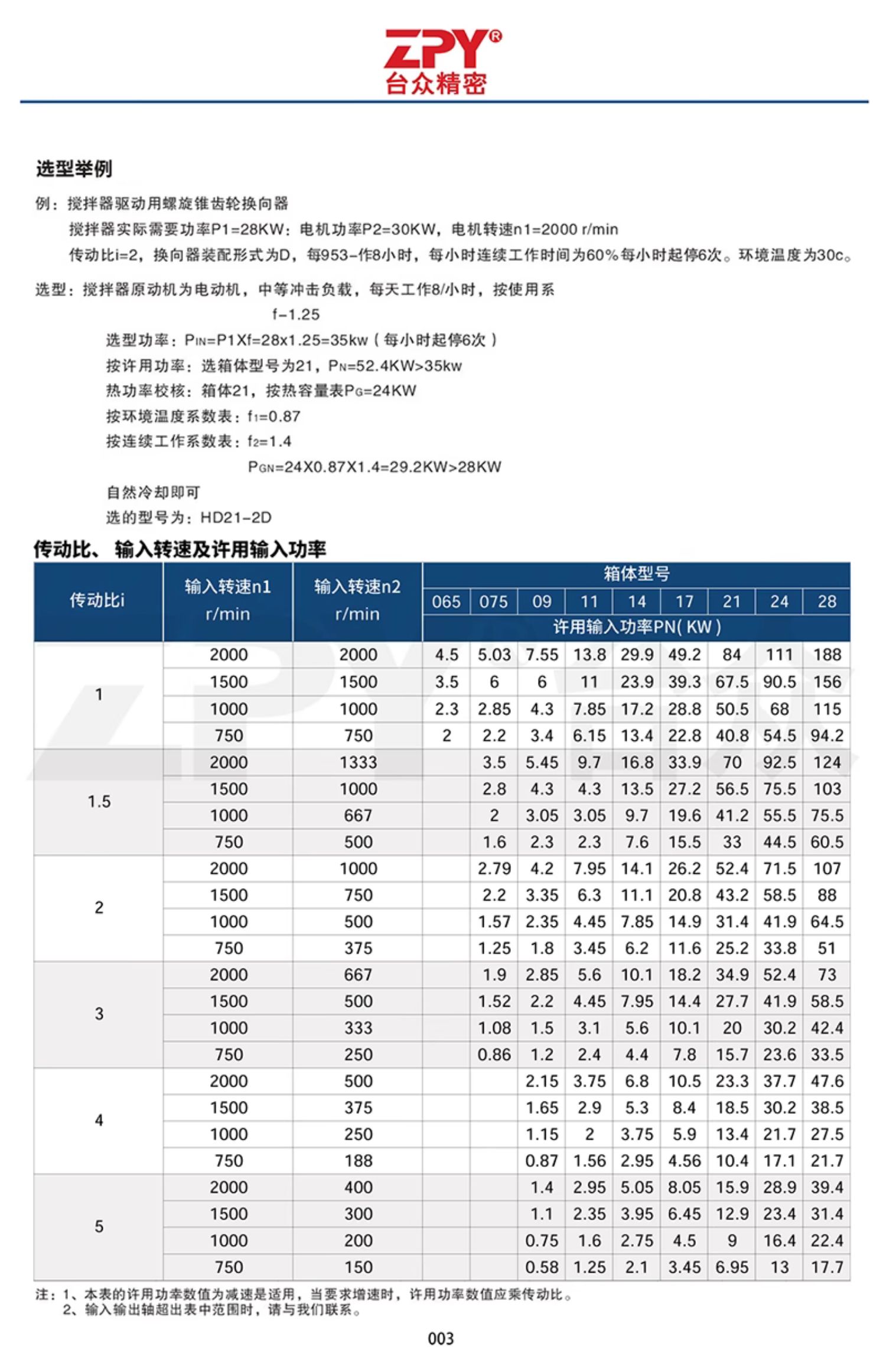

Cơ cấu bánh răng chính xác giúp đảm bảo tỷ số truyền ổn định, giảm thiểu tổn hao công suất và duy trì độ chính xác vị trí góc quay cao.
3. Ứng dụng thực tế

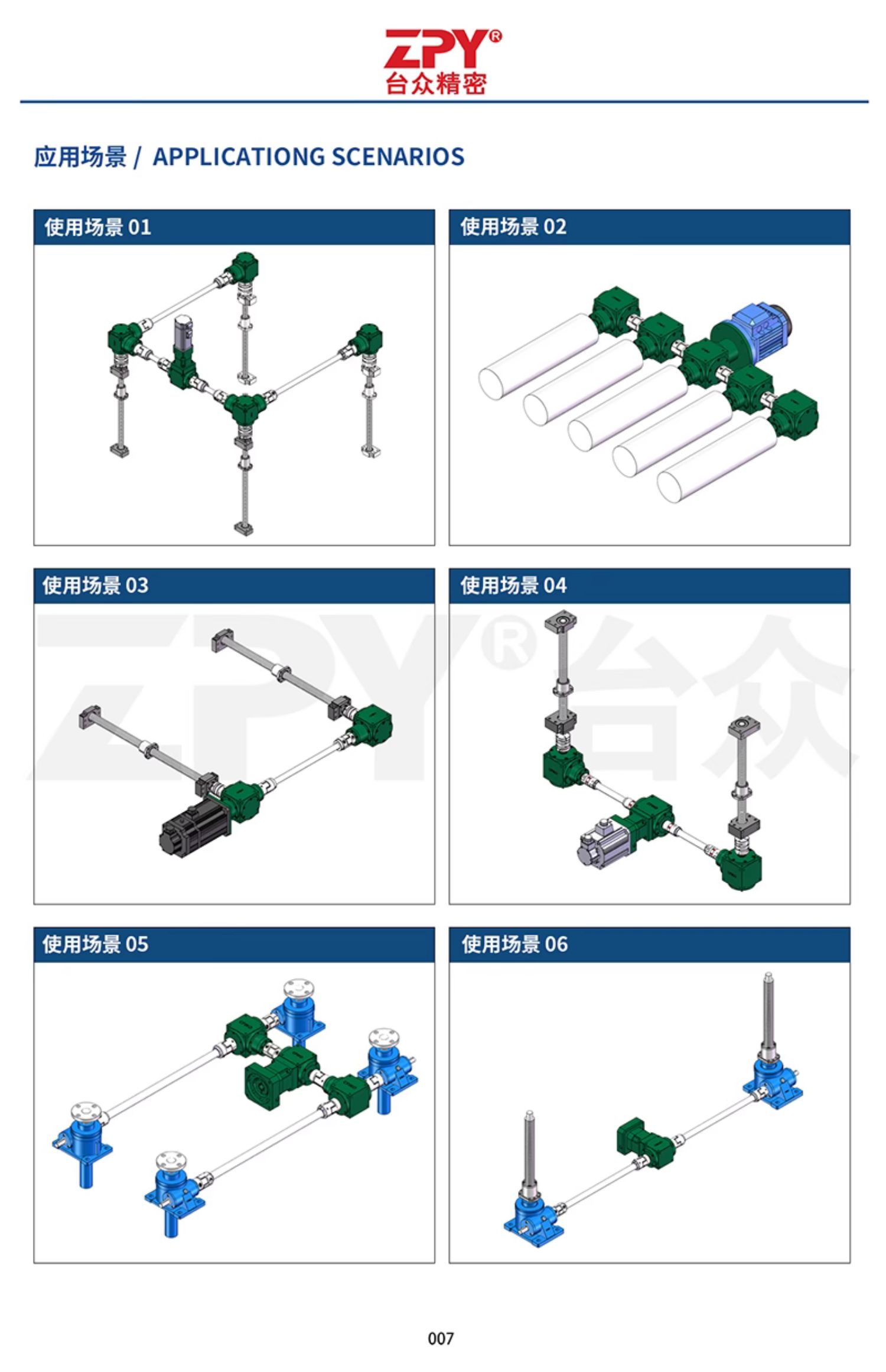

Sản phẩm chuyên dùng trong các hệ thống cơ khí đòi hỏi chuyển đổi hướng truyền động góc $90^\circ$:
-
Kết nối cùng động cơ Servo, động cơ bước trong các cánh tay robot, trục xoay máy CNC.
-
Hệ thống băng tải, dây chuyền đóng gói và phân loại tự động có không gian lắp đặt hạn chế.
-
Máy in công nghiệp, máy chế biến gỗ, cơ cấu phân độ và các thiết bị tự động hóa đòi hỏi độ chính xác cao.
