Động Cơ Bước Xuyên Suốt Trục T8 42/57 Series

1. Cấu tạo

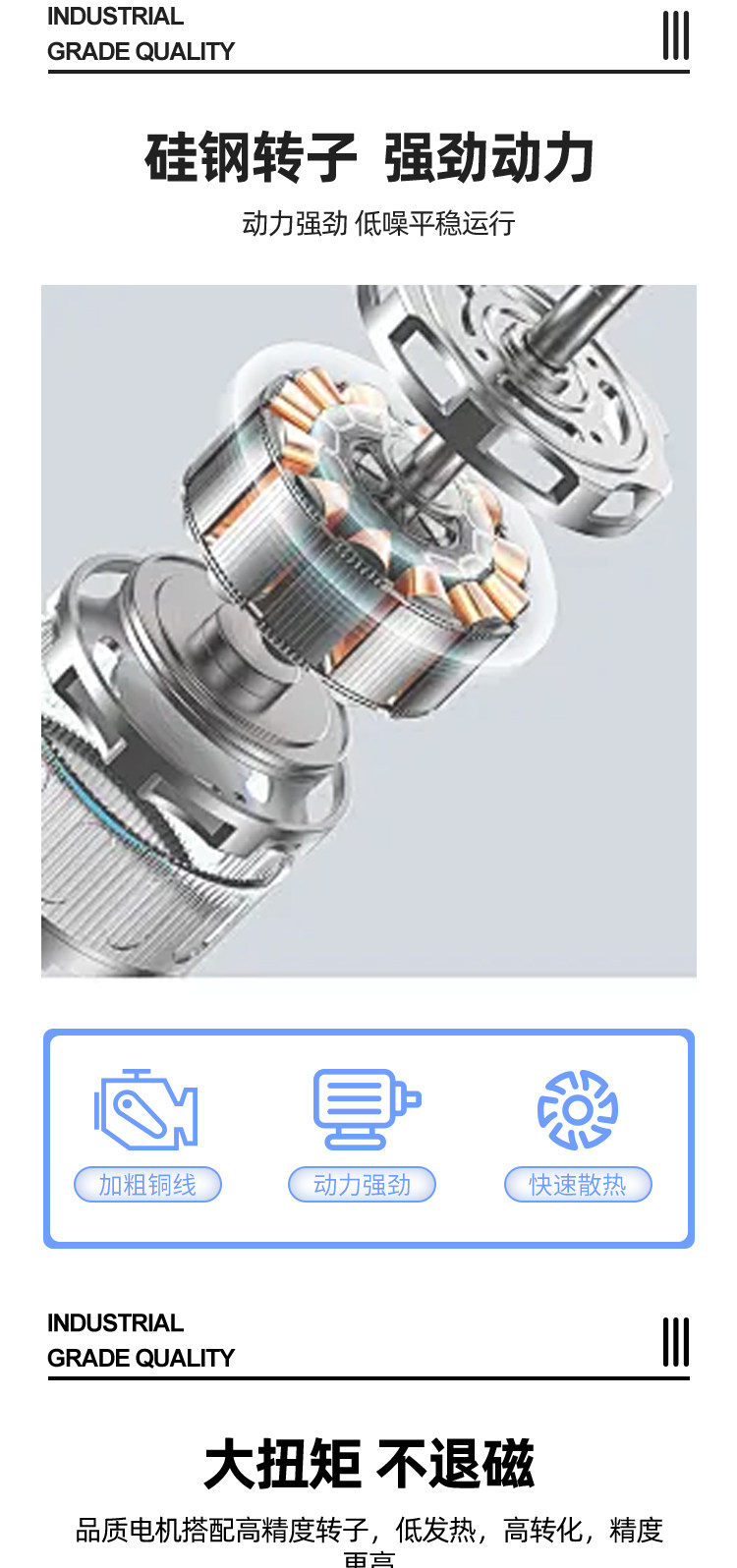

• Vỏ kim loại bảo vệ (金属外壳): Thân máy làm bằng kim loại chắc chắn, giúp tản nhiệt tốt, bảo vệ tối ưu các cuộn dây bên trong và mang lại độ bền cơ học cao trong môi trường công nghiệp.

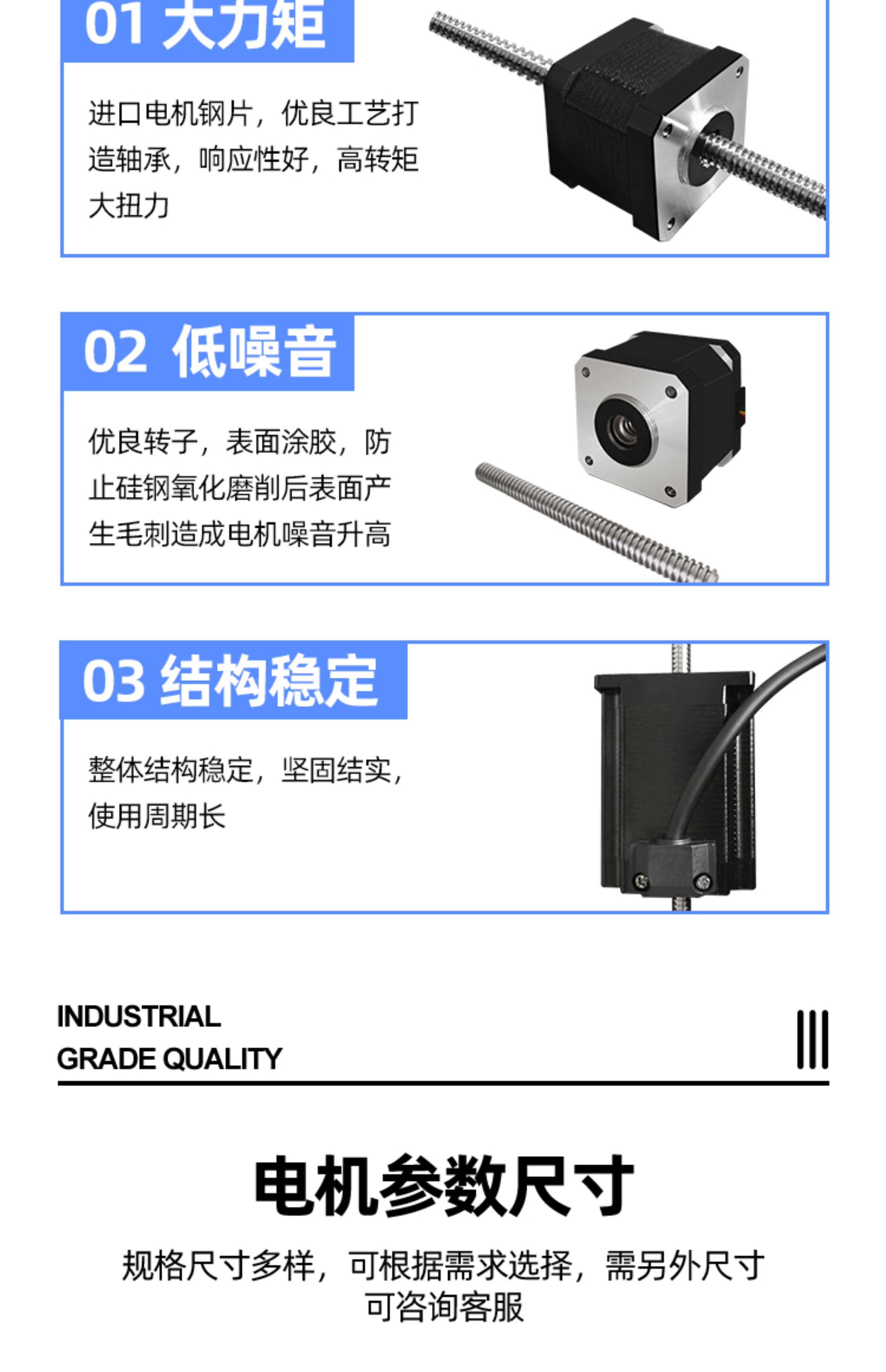

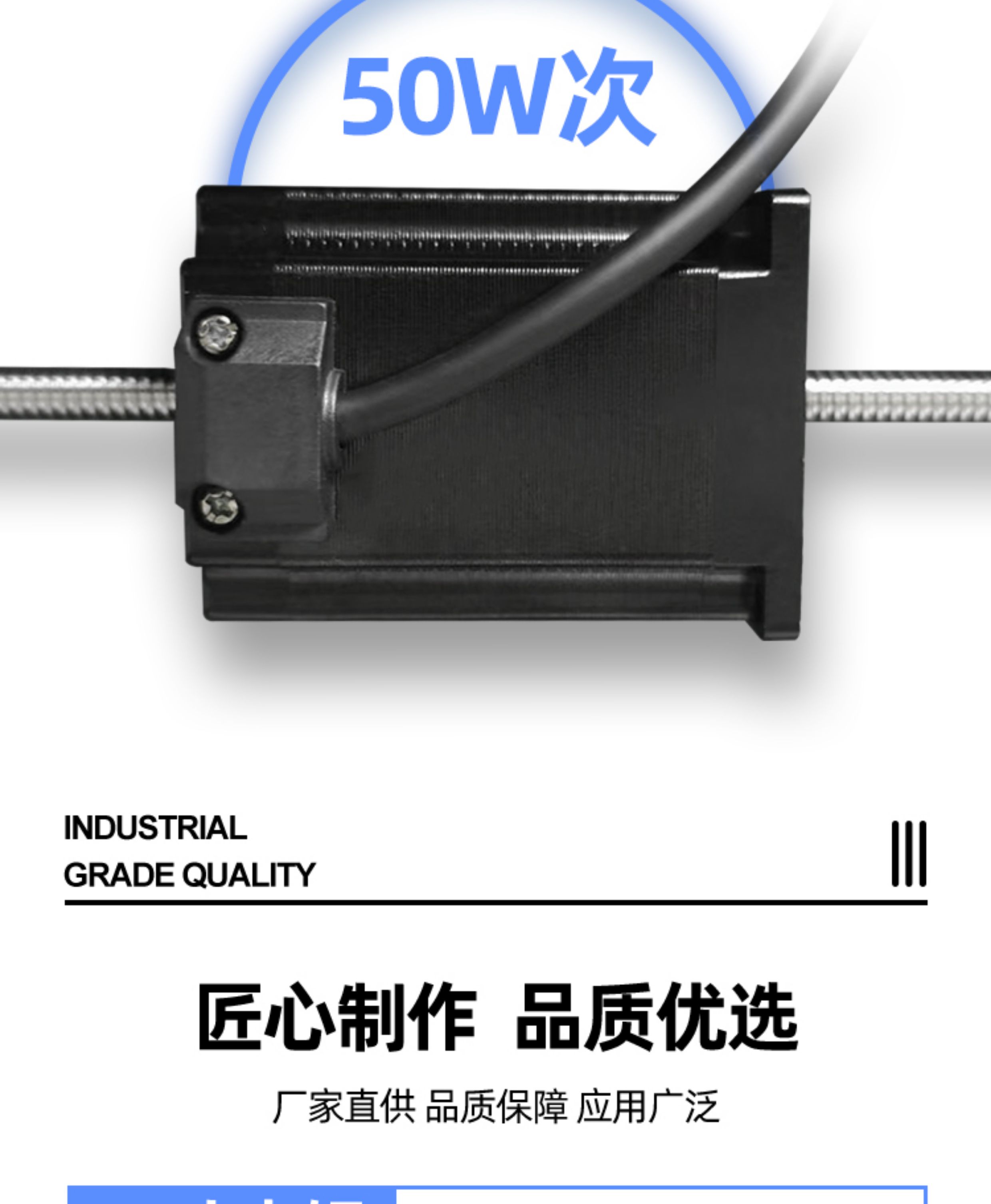

• Động cơ bước khung vuông size 42 hoặc 57 (Stepper Motor): Thiết kế trục xuyên suốt (贯穿式 / 贯通直线电机), hỗ trợ nhiều tùy chọn chiều cao/chiều dài thân máy khác nhau (như size 42 với các mức chiều cao thân 34mm, 40mm, 48mm, 60mm; size 57 với chiều cao thân 56mm, 76mm).

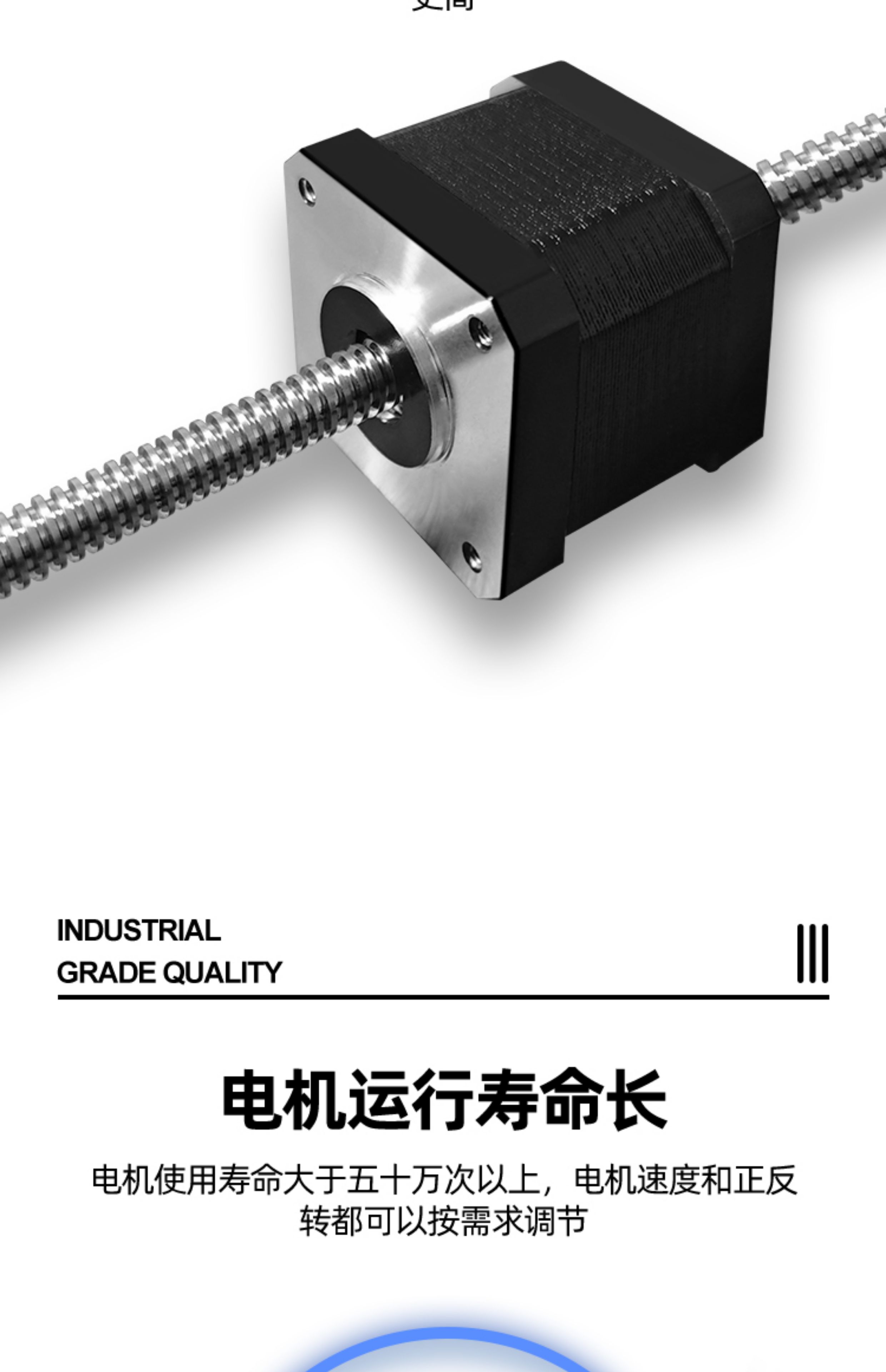

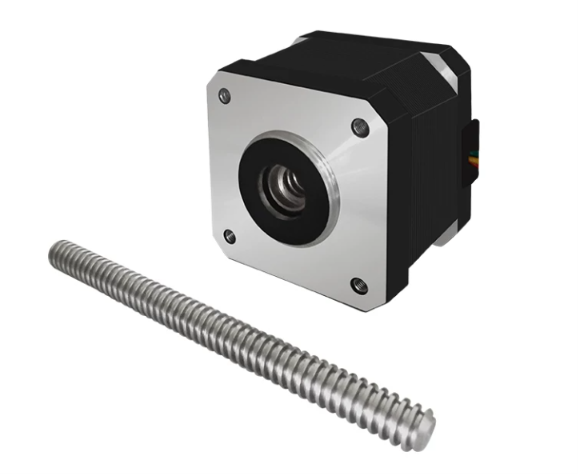

• Trục vít me xuyên suốt dạng T8 (T8 Lead Screw): Trục vít chạy xuyên qua tâm động cơ, cho phép chuyển động tịnh tiến qua lại (往复推杆) một cách mượt mà.

• Dây dẫn điện: Đi kèm dây đấu nối tiêu chuẩn (mặc định chiều dài dây khoảng 400mm).

2. Nguyên lý hoạt động

• Khi hệ thống điều khiển cấp xung điện và dòng điện phù hợp vào các pha của động cơ bước:

  1. Rotor quay các góc chuẩn xác theo từng xung tín hiệu nhận được.

  2. Do thiết kế trục xuyên suốt (hollow/through-shaft), chuyển động quay của rotor được truyền trực tiếp qua đai ốc bám vào trục vít me T8, đẩy trục vít tịnh tiến vươn ra hoặc thu về theo phương dọc trục.

  3. Nhờ cơ cấu truyền động trực tiếp này, thiết bị đạt hiệu suất cao, định vị vị trí chính xác, vận hành ổn định và đáp ứng tốt các chu kỳ chuyển động tịnh tiến liên tục.

3. Ứng dụng

• Hệ thống tự động hóa & Robot nhỏ: Dùng làm xy lanh điện tuyến tính trục rỗng, bàn trượt tịnh tiến, cơ cấu nâng hạ hoặc đẩy nhả sản phẩm trong dây chuyền.

• Máy in 3D & Máy khắc CNC mini: Làm trục truyền động (như trục Z hoặc các cơ cấu dao động) yêu cầu hành trình linh hoạt và độ chính xác lặp lại tốt.

• Thiết bị y tế & Dụng cụ quang học: Các thiết bị phân tích mẫu tự động, bơm tiêm điện hoặc cơ cấu dịch chuyển cự ly nhỏ.

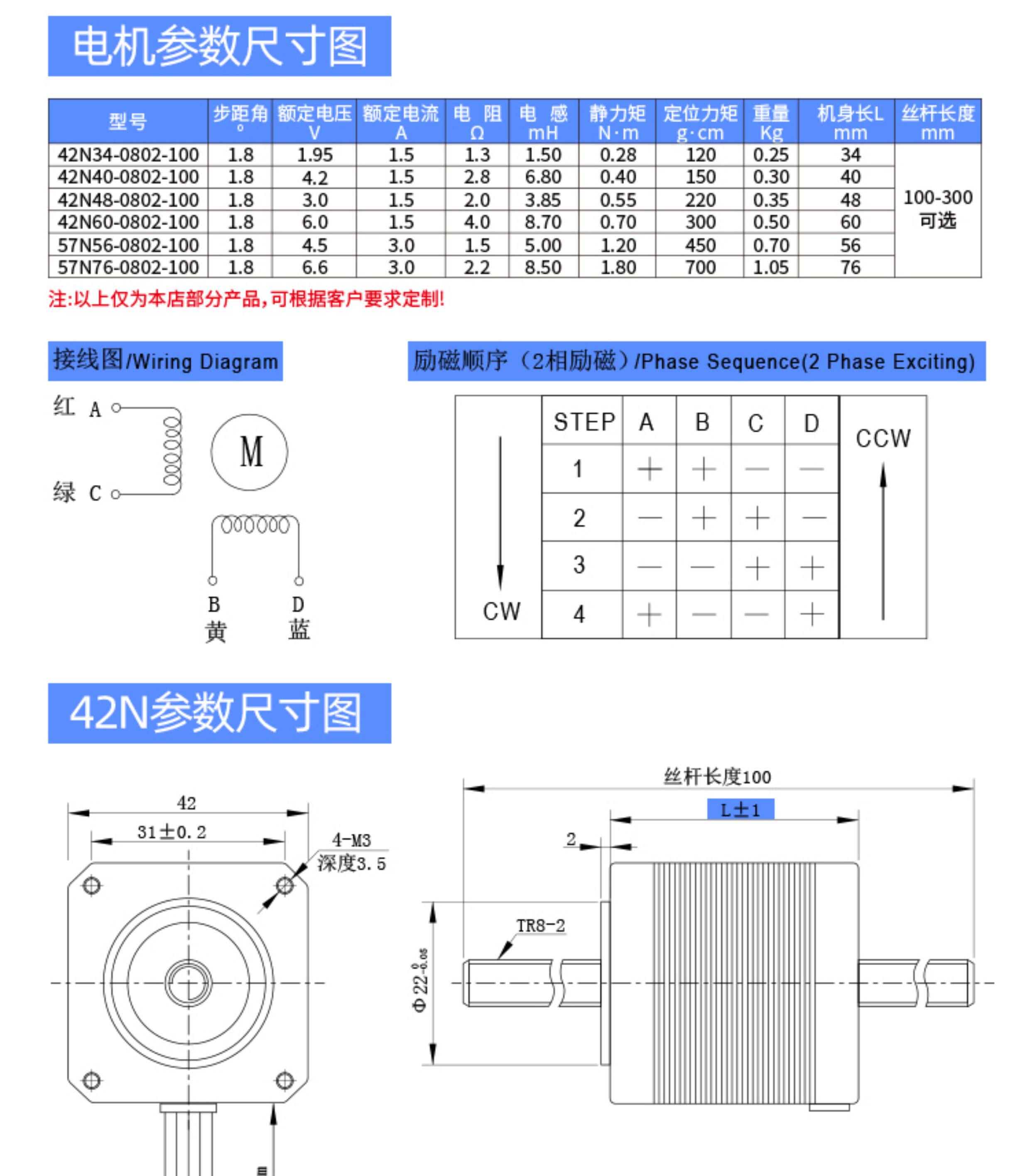

4. Cách tính toán lựa chọn

• Lựa chọn kích thước thân động cơ (Motor Body Size):

  • Dòng 42: Các mức chiều cao thân tùy chọn gồm 34mm, 40mm, 48mm, 60mm.

  • Dòng 57: Các mức chiều cao thân tùy chọn gồm 56mm, 76mm.

• Lựa chọn bước ren vít me (丝杆导程 - Lead): Tùy chọn theo tốc độ và lực đẩy mong muốn gồm các mức: Bước ren 2mm, Bước ren 4mm, hoặc Bước ren 8mm.

• Lựa chọn chiều dài vít me (丝杆长度): Căn cứ vào hành trình không gian thực tế để chọn các mức chiều dài tiêu chuẩn: 100mm, 150mm, 200mm, 250mm, hoặc 300mm. Ngoài ra sản phẩm còn hỗ trợ tùy chỉnh theo yêu cầu (支持定制).

5. Các lưu ý khi sử dụng

• Giới hạn lực tải dọc trục: Đảm bảo tải trọng tác dụng nằm đúng phương dọc trục của vít me T8; tránh tuyệt đối các lực uốn ngang hoặc tải lệch tâm gây cong trục hoặc kẹt cơ cấu.

• Cài đặt dòng điện driver phù hợp: Sử dụng bộ điều khiển (driver) tương ứng với thông số điện của động cơ size 42 hoặc 57, tránh cấp dòng quá cao làm quá nhiệt cuộn dây bên trong vỏ kim loại.

• Bảo dưỡng định kỳ: Thường xuyên làm sạch và tra mỡ bôi trơn chuyên dụng trên bề mặt ren trục vít T8 để giảm ma sát, chống mài mòn và đảm bảo tuổi thọ vận hành lâu dài.

•
