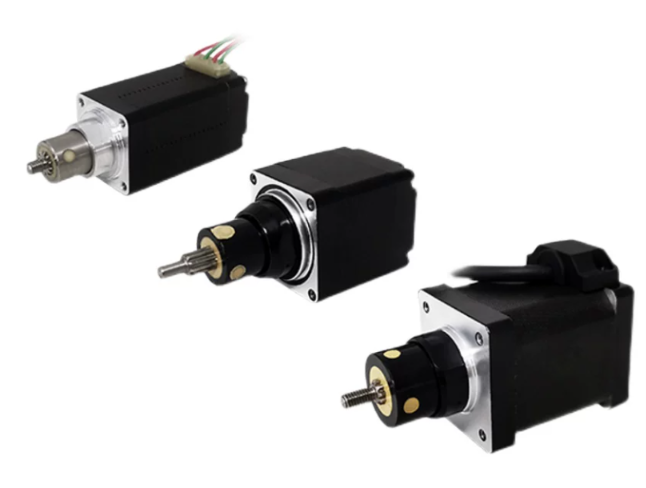

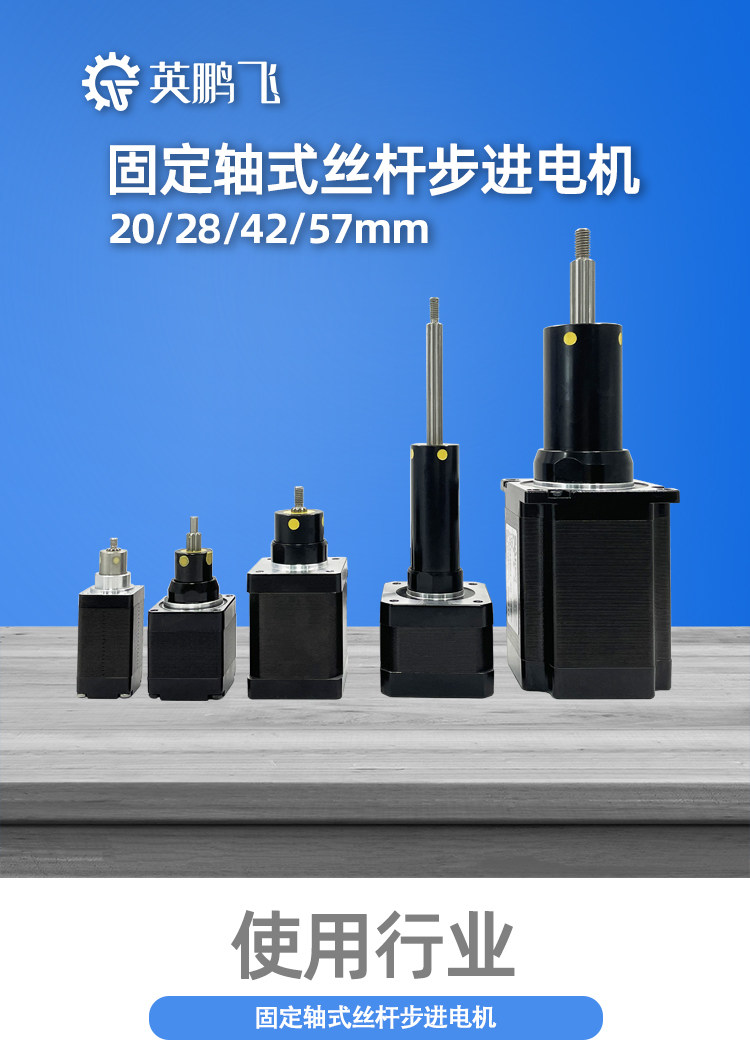

Động Cơ Bước Vít Me Trục Cố Định 20/28/42/57 Series

1. Cấu tạo

• Động cơ bước đa dạng kích thước (Stepper Motor - 20/28/42/57 Series): Khung thân motor đa dạng tùy chọn kích cỡ, cung cấp mô-men xoắn mạnh mẽ và khả năng kiểm soát bước chuyển động cực kỳ chuẩn xác.

• Cơ cấu trục vít me trục cố định (Fixed-shaft Lead Screw): Thiết kế dạng ống trượt tịnh tiến tuyến tính, hoạt động như một xy lanh điện thu nhỏ chuyên dụng để thay thế xy lanh khí nén (替代气缸).

• Ty đẩy và ống bọc bảo vệ: Ty đẩy vươn ra/thu về mượt mà bên trong ống bọc chắc chắn, giúp bảo vệ trục vít khỏi bụi bẩn và các tác nhân từ môi trường công nghiệp.

• Mạch điều khiển/Driver tương thích: Có thể kết hợp với các dòng driver chuyên dụng (như MD-2322, MD-2504) tùy theo kích thước động cơ.

2. Nguyên lý hoạt động

• Khi bộ điều khiển cấp chuỗi xung điện và nguồn cho động cơ bước:

  1. Rotor quay các góc chính xác tuyệt đối theo từng xung nhận được, mang lại khả năng kiểm soát vị trí tinh vi (精准控制).

  2. Chuyển động quay của động cơ được chuyển hóa trực tiếp thành chuyển động tịnh tiến tuyến tính qua trục vít me, đẩy ty trục trượt vươn ra hoặc thu vào.

  3. Nhờ cơ cấu truyền động cơ khí trực tiếp, thiết bị tạo ra lực đẩy lớn (大推力) và độ chính xác cao (高精度) vượt trội so với xy lanh khí nén thông thường, không bị sụt áp hay phụ thuộc vào nguồn khí nén.

3. Ứng dụng

• Thay thế xy lanh khí nén trong tự động hóa: Dùng trong các trạm gắp thả linh kiện, băng tải phân loại, cơ cấu đẩy nhả sản phẩm yêu cầu điều khiển hành trình linh hoạt mà hệ thống khí nén khó đáp ứng.

• Thiết bị y tế & Phòng thí nghiệm (Medical Customization): Các dòng chuyên dụng (như bản y tế tùy chỉnh với hành trình 25.4mm hoặc 31.8mm) dùng trong thiết bị phân tích, bơm tiêm điện.

• Máy móc chính xác nhỏ gọn: Máy in 3D, máy khắc mini, bàn trượt CNC thu nhỏ và các cơ cấu cơ khí tuyến tính tịnh tiến.

4. Cách tính toán lựa chọn

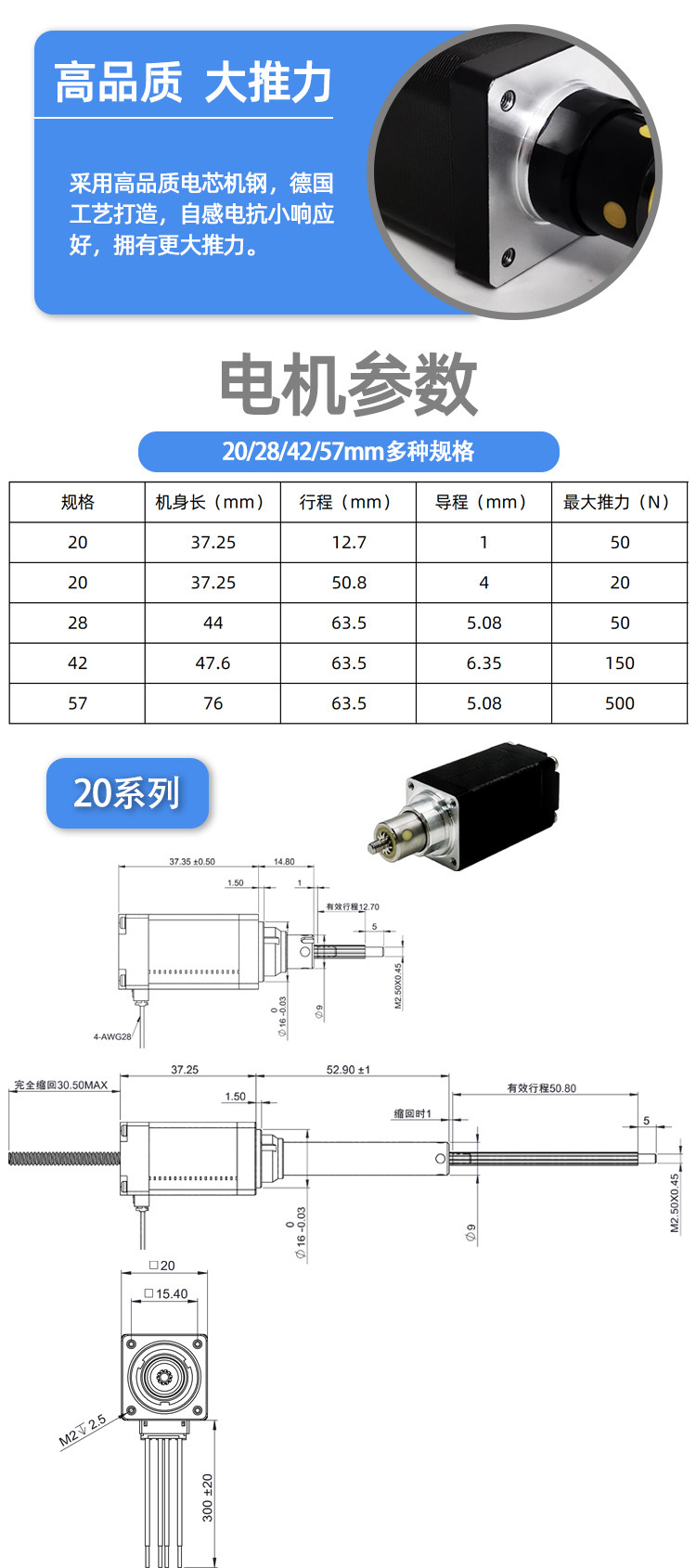

• Lựa chọn kích thước khung động cơ (Frame Size): Căn cứ vào không gian và tải trọng yêu cầu để chọn các dòng series phổ biến: 20, 28, 42 hoặc 57.

• Lựa chọn hành trình (Stroke) và bước ren (Lead):

  • Có nhiều phiên bản hành trình tiêu chuẩn từ ngắn đến dài (ví dụ: hành trình 12.7mm, 25.4mm, 31.8mm, 50mm, 63mm...) kết hợp các thông số bước ren khác nhau tùy theo mã sản phẩm.

• Lựa chọn Driver đi kèm: Đảm bảo chọn đúng dòng driver tương thích (ví dụ MD-2322 cho motor 42 và dưới 42; MD-2504 cho motor 57) để tối ưu hiệu suất hoạt động.

5. Các lưu ý khi sử dụng

• Giới hạn tải trọng dọc trục: Đảm bảo lực tác động tuân thủ theo phương dọc trục của ty đẩy; tuyệt đối tránh các lực uốn ngang hoặc tải lệch tâm gây cong trục hoặc mòn hỏng cơ cấu vít me.

• Cài đặt dòng điện cho Driver: Thiết lập dòng điện chạy qua bộ điều khiển đúng với định mức của từng loại motor để tránh hiện tượng quá nhiệt hoặc mất bước.

• Bảo dưỡng định kỳ: Thường xuyên kiểm tra, vệ sinh và bôi trơn phần trục trượt tuyến tính để duy trì độ mượt mà, giảm ma sát và kéo dài tuổi thọ vận hành thiết bị.

•
