1. Cấu tạo
Sản phẩm được cấu thành từ các bộ phận chính:
-

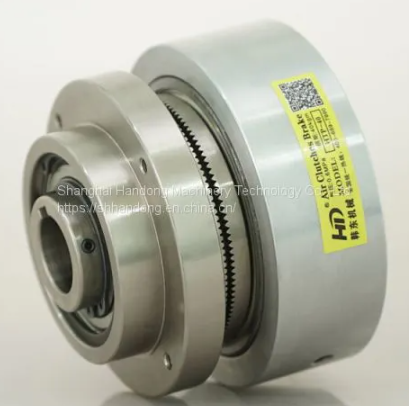

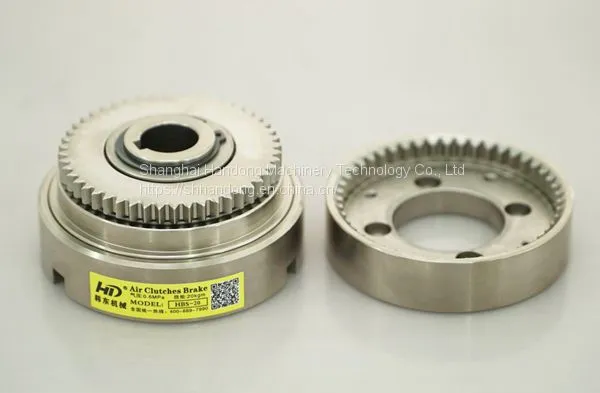

Vỏ và Pít-tông khí nén: Vỏ ngoài bằng hợp kim cứng cáp, tích hợp khoang nạp khí nén và pít-tông đẩy cơ cấu đóng/ngắt.
-
Đĩa răng ăn khớp kim loại (Metal Tooth Disc): Các đĩa ma sát có bề mặt răng vấu bằng kim loại cao cấp được gia công chính xác, chống mòn và chống mỏi cao khi va đập truyền lực.
-
Trục ống lồng & Rãnh then (Hollow Shaft Hub): Thiết kế xuyên trục tiêu chuẩn kèm rãnh then giúp dễ dàng lồng và cố định chắc chắn vào trục dẫn động.
-
Cụm lò xo hồi vị: Đảm bảo kéo các mặt răng tách rời hoàn toàn và tức thì ngay khi xả khí nén.
2. Nguyên lý hoạt động
-
Trạng thái đóng (Truyền động): Khi cấp khí nén vào khoang chứa, áp suất khí đẩy pít-tông nén các lò xo và ép hai đĩa răng vấu ăn khớp hoàn toàn với nhau. Do lực truyền qua các răng vấu kim loại, truyền động diễn ra trực tiếp mà không xảy ra hiện tượng trượt, cho mô-men xoắn rất lớn.
-
Trạng thái ngắt (Không truyền động): Khi ngắt/xả khí nén, lực đàn hồi của lò xo hồi vị nhanh chóng đẩy đĩa răng lùi về vị trí ban đầu. Hai mặt răng tách rời hoàn toàn, giải phóng hoàn toàn sự kết nối giữa trục vào và trục ra.
-
Lưu ý: Nên thực hiện thao tác đóng ngắt khi hệ thống dừng hoặc ở tốc độ rất thấp để tránh làm tổn hại bề mặt răng.
3. Ứng dụng

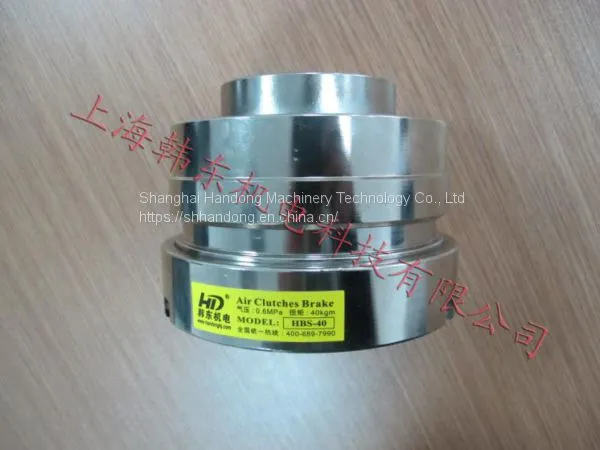

Ly hợp khí nén HTP-40 được ứng dụng phổ biến trong các dây chuyền sản xuất cần mô-men xoắn cao và độ chính xác tuyệt đối:
-
Máy đóng gói & In ấn: Sử dụng trong các cơ cấu đóng/ngắt truyền động chính, máy cắt nhãn, máy gấp bao bì.
-
Cơ khí & Tự động hóa nặng: Lắp đặt trên máy cán, máy dập, máy định hình kim loại, dây chuyền sản xuất băng tải nặng.
-
Hệ thống truyền động đồng bộ: Dùng trong các cụm máy cần ngắt truyền động chính xác theo chu kỳ mà không cho phép độ trượt lệch góc quay.

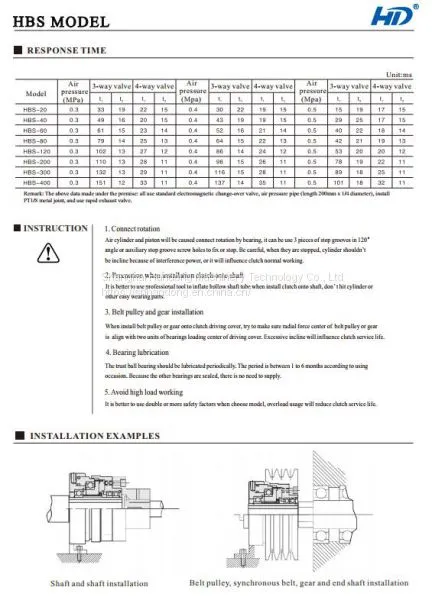

4. Cách lựa chọn và lưu ý khi sử dụng
-
Cách lựa chọn:
-

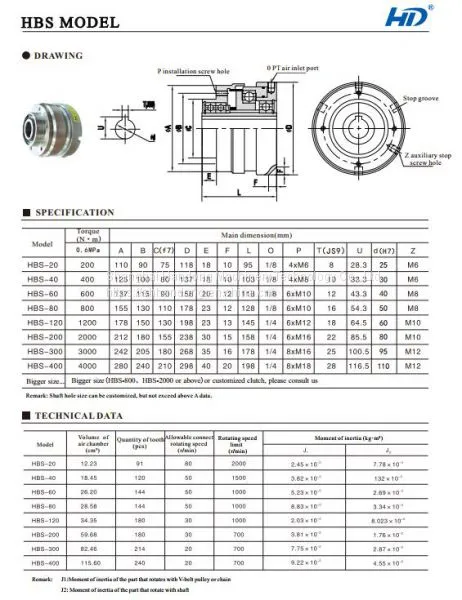

Tính toán mô-men xoắn: Căn cứ vào mô-men xoắn yêu cầu của máy để chọn đúng mã HTP-40 (dòng này cho mô-men xoắn lớn hơn rất nhiều so với loại ly hợp ma sát phẳng cùng kích thước).
-
Kích thước đường kính trục: Kiểm tra chính xác đường kính trục và kích thước then tương thích với model HTP-40.
-
-
Lưu ý khi sử dụng:
-
Không đóng/ngắt ở tốc độ quá cao: Tránh thực hiện kết nối khi chênh lệch tốc độ giữa 2 trục quá lớn để bảo vệ các răng vấu kim loại khỏi bị sứt mẻ.
-
Kiểm soát chất lượng khí nén: Đảm bảo nguồn khí nén khô và qua bộ lọc bụi/nước để pít-tông vận hành trơn tru, không bị kẹt.
-
Bảo dưỡng định kỳ: Tra mỡ mỏng chuyên dụng vào các chi tiết chuyển động và kiểm tra định kỳ tình trạng răng ăn khớp.
-











-
