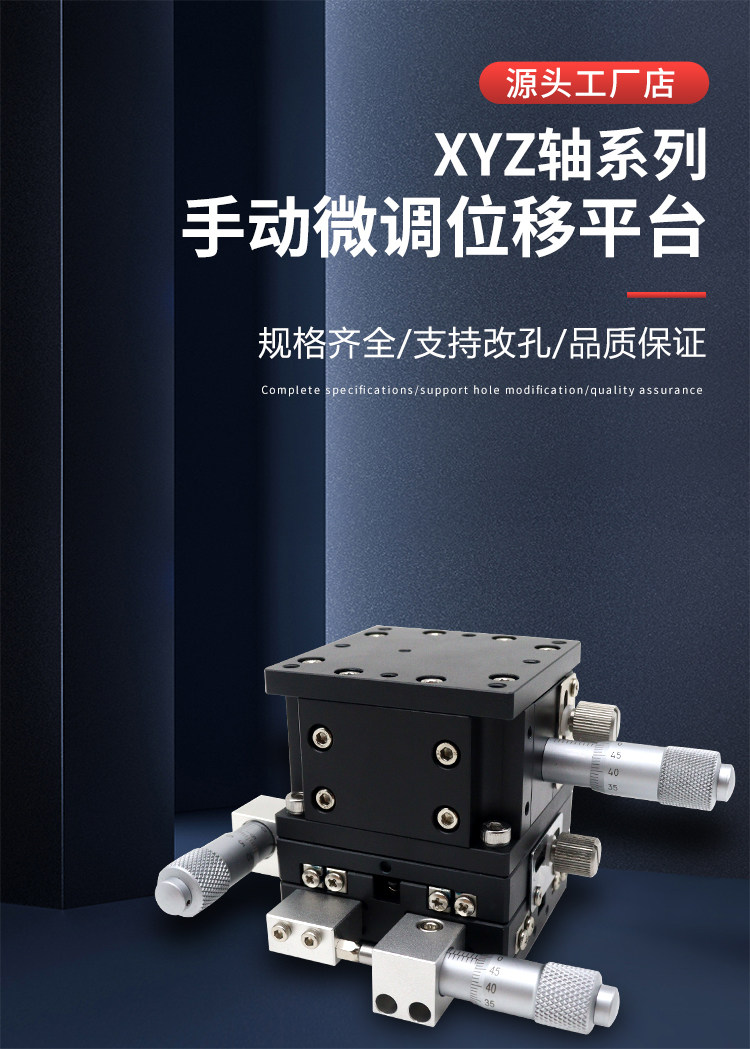

Bàn Dịch Chuyển Quang Học 3 Trục XYZ Chính Xác LD40/60/80/90

Giá gốc là: 1.000 ₫.Giá hiện tại là: 50 ₫.

Bàn Dịch Chuyển Quang Học 3 Trục XYZ Chính Xác LD40/60/80/90 – Bàn Trượt Vi Chỉnh Thủ Công Nâng Hạ Nằm Ngang.
Đã bao gồm thuế VAT
Miễn phí vận chuyển

Download

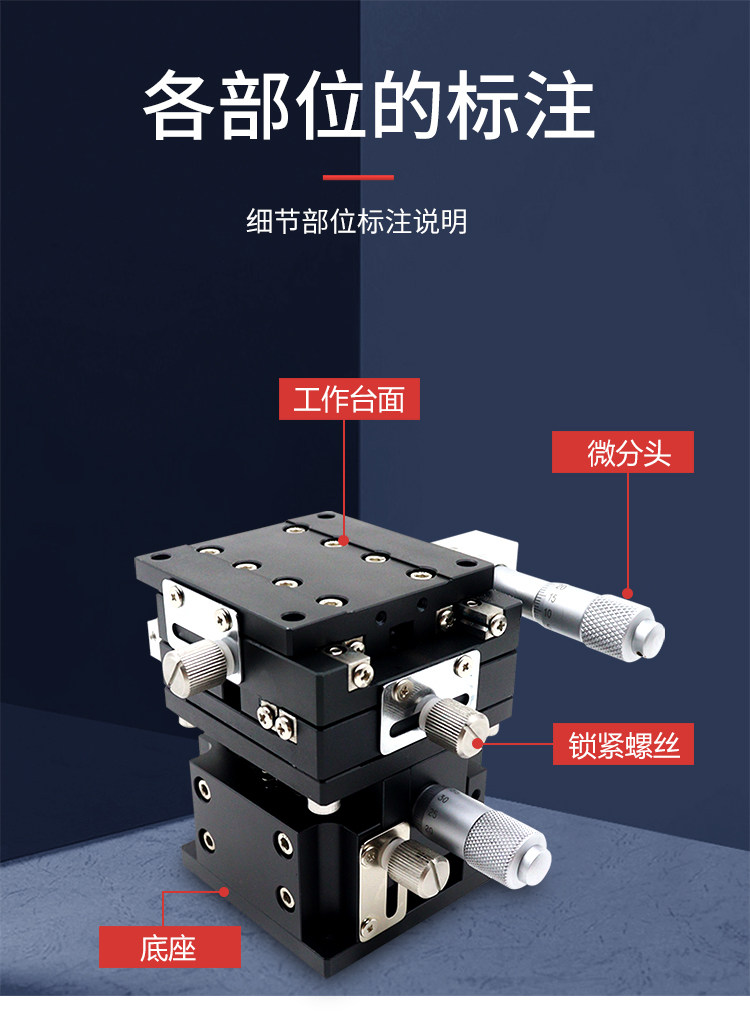

Hệ thống đầu vi chỉnh Panme (Micrometer Heads): Gồm 3 thước đo panme vi chỉnh bằng tay độc lập cho cả 3 trục (X, Y và Z) giúp điều chỉnh khoảng cách cực kỳ chính xác.
Bệ trượt 3 tầng (XYZ Cross-Slide Assembly): Cấu trúc 3 tầng xếp chồng lên nhau vuông góc, cho phép điều khiển linh hoạt chuyển động ngang, dọc và nâng hạ chiều cao.

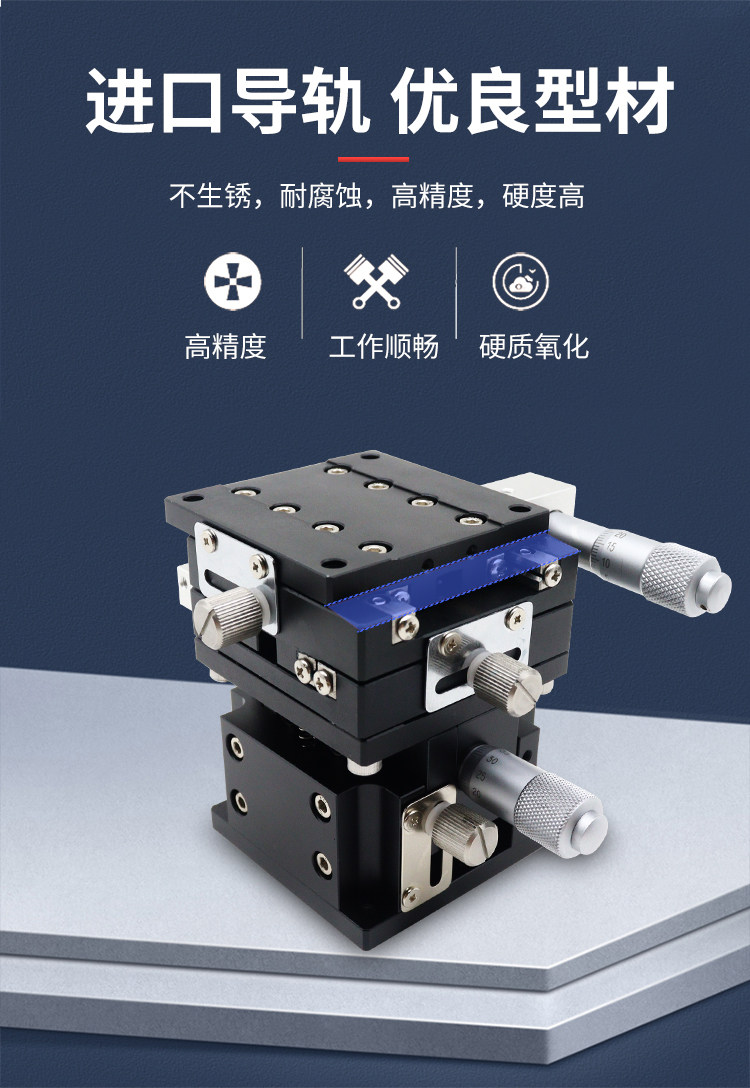

Cơ cấu dẫn hướng chính xác: Sử dụng thanh trượt dẹp/thanh trượt con lăn kim (cross roller guide) giúp hạn chế độ rơ, vận hành mượt mà và chịu tải tốt.
Mặt bàn và thân nhôm Anodized: Chế tạo từ hợpkim nhôm cao cấp gia công CNC, bề mặt phủ lớp mạ đen anodized chống mài mòn, có sẵn các lỗ ren tiêu chuẩn để gá lắp thiết bị.

Người dùng xoay trực tiếp núm panme trên từng trục tương ứng.

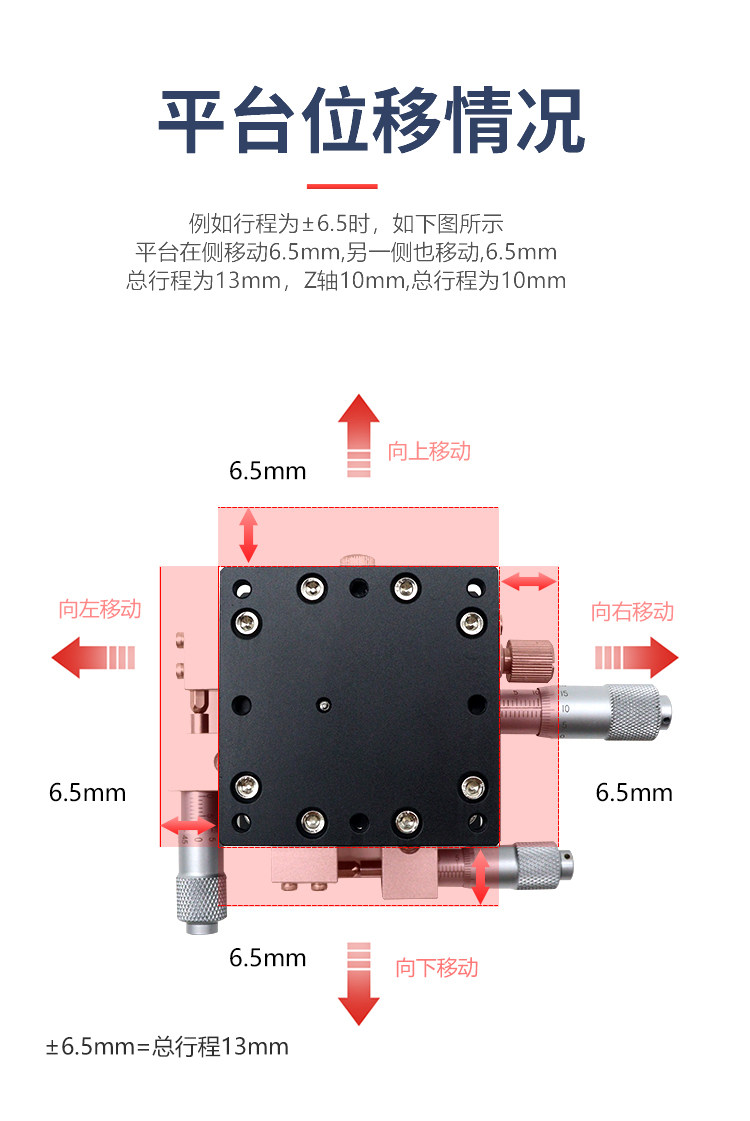

Khi xoay panme, đầu ren tinh vi tác động lực đẩy bệ trượt tịnh tiến theo trục tương ứng (X, Y hoặc Z) với cơ cấu lò xo phản hồi chống rơ.
Thước chia vạch trên panme hiển thị bước dịch chuyển chính xác đến từng micron ( $0.01\text{ mm}$ ), cho phép hiệu chỉnh vị trí 3D của vật thể một cách cực kỳ tỉ mỉ.

Căn chỉnh quang học & Laser: Dùng để tinh chỉnh vị trí sợi quang, thấu kính, bộ phân tán chùm tia hoặc mirror mount trong không gian 3D.
Phòng thí nghiệm & Kiểm tra vi mô: Căn chỉnh tiêu cự kính hiển vi, gá đỡ và điều chỉnh vị trí mẫu vật sinh học/bán dẫn.
Công nghiệp tự động hóa & Lắp ráp vi linh kiện: Định vị vị trí kim hàn vi mô, đầu dò kiểm tra mạch điện tử.

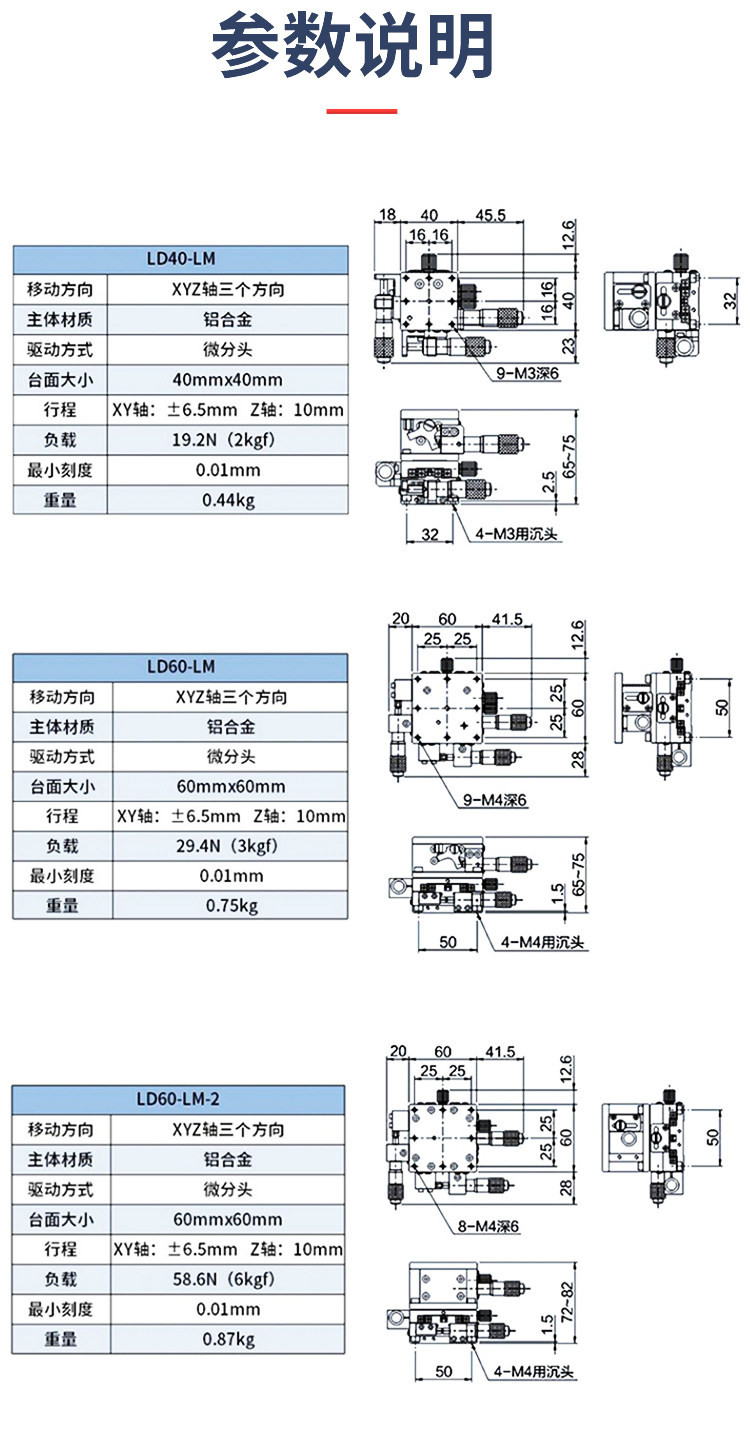

Kích thước mặt bàn & Tải trọng (Load Capacity): Lựa chọn model theo khối lượng thiết bị cần gá lên:
- Dòng LD40: Mặt bàn $40\times40\text{ mm}$ , tải trọng khoảng $2\text{ kgf}$ .
- Dòng LD60: Mặt bàn $60\times60\text{ mm}$ , tải trọng từ $3\text{ kgf}$ đến $6\text{ kgf}$ .

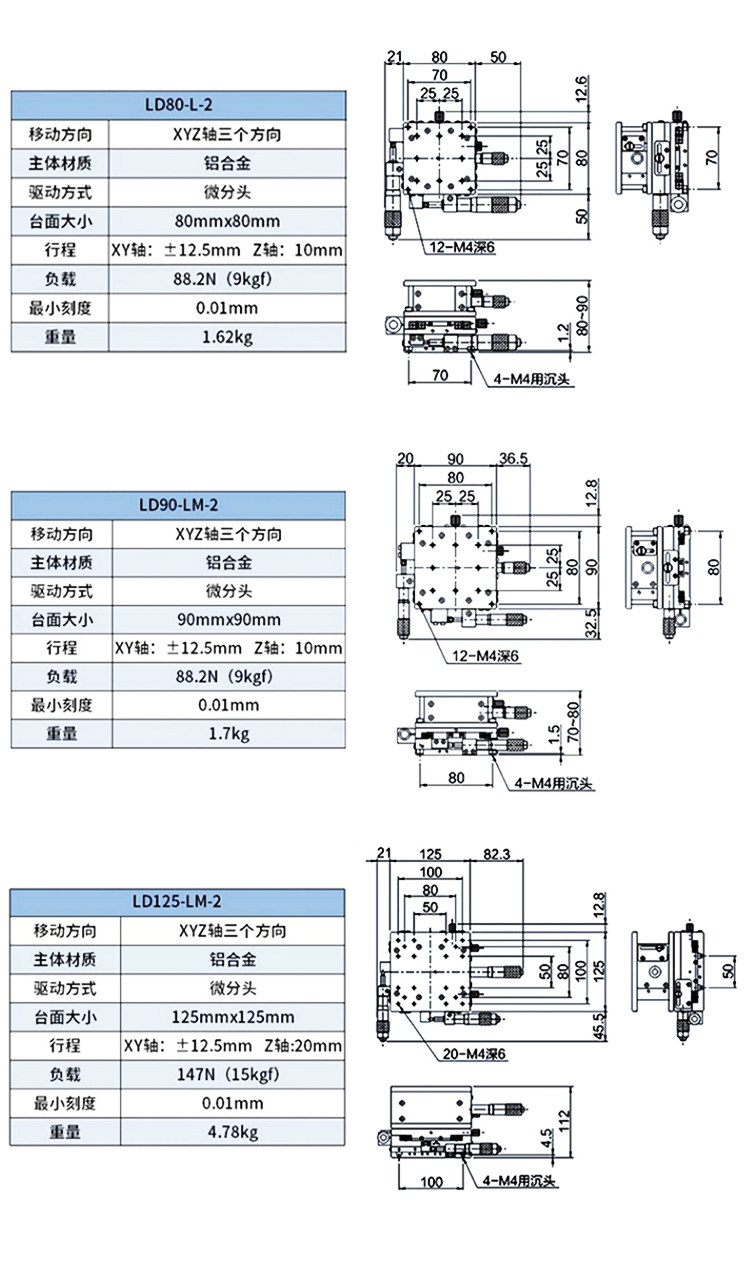

- Dòng LD80 / LD90: Mặt bàn lớn hơn, tải trọng từ $5\text{ kgf}$ đến $9\text{ kgf}$ .
- Dòng LD125: Tải trọng cao lên đến $15\text{ kgf}$ .

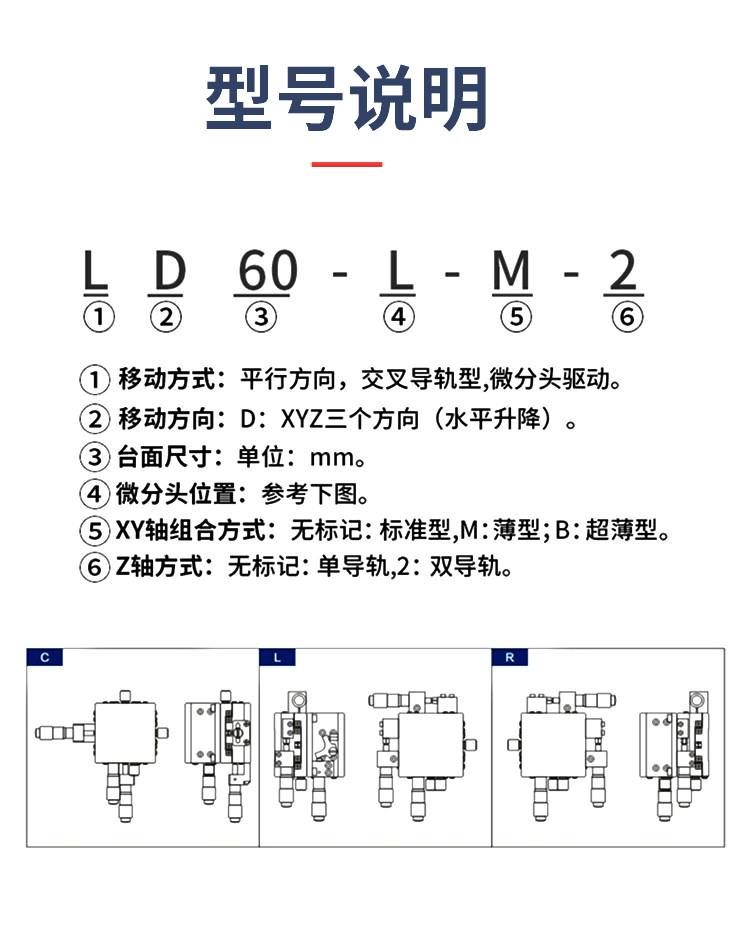

Vị trí đầu Panme (LM / CM / RM): Lựa chọn kiểu bố trí núm xoay panme ở bên trái (LM), chính giữa (CM) hay bên phải (RM) để phù hợp với không gian thao tác tay và gá lắp của hệ thống.

Thông số kỹ thuật

Hệ thống đầu vi chỉnh Panme (Micrometer Heads): Gồm 3 thước đo panme vi chỉnh bằng tay độc lập cho cả 3 trục (X, Y và Z) giúp điều chỉnh khoảng cách cực kỳ chính xác.
Bệ trượt 3 tầng (XYZ Cross-Slide Assembly): Cấu trúc 3 tầng xếp chồng lên nhau vuông góc, cho phép điều khiển linh hoạt chuyển động ngang, dọc và nâng hạ chiều cao.
Cơ cấu dẫn hướng chính xác: Sử dụng thanh trượt dẹp/thanh trượt con lăn kim (cross roller guide) giúp hạn chế độ rơ, vận hành mượt mà và chịu tải tốt.
Mặt bàn và thân nhôm Anodized: Chế tạo từ hợpkim nhôm cao cấp gia công CNC, bề mặt phủ lớp mạ đen anodized chống mài mòn, có sẵn các lỗ ren tiêu chuẩn để gá lắp thiết bị.

Người dùng xoay trực tiếp núm panme trên từng trục tương ứng.
Khi xoay panme, đầu ren tinh vi tác động lực đẩy bệ trượt tịnh tiến theo trục tương ứng (X, Y hoặc Z) với cơ cấu lò xo phản hồi chống rơ.
Thước chia vạch trên panme hiển thị bước dịch chuyển chính xác đến từng micron ( $$0.01text{ mm}$$ ), cho phép hiệu chỉnh vị trí 3D của vật thể một cách cực kỳ tỉ mỉ.

Căn chỉnh quang học & Laser: Dùng để tinh chỉnh vị trí sợi quang, thấu kính, bộ phân tán chùm tia hoặc mirror mount trong không gian 3D.
Phòng thí nghiệm & Kiểm tra vi mô: Căn chỉnh tiêu cự kính hiển vi, gá đỡ và điều chỉnh vị trí mẫu vật sinh học/bán dẫn.
Công nghiệp tự động hóa & Lắp ráp vi linh kiện: Định vị vị trí kim hàn vi mô, đầu dò kiểm tra mạch điện tử.

Kích thước mặt bàn & Tải trọng (Load Capacity): Lựa chọn model theo khối lượng thiết bị cần gá lên:
- Dòng LD40: Mặt bàn $$40times40text{ mm}$$ , tải trọng khoảng $$2text{ kgf}$$ .
- Dòng LD60: Mặt bàn $$60times60text{ mm}$$ , tải trọng từ $$3text{ kgf}$$ đến $$6text{ kgf}$$ .
- Dòng LD80 / LD90: Mặt bàn lớn hơn, tải trọng từ $$5text{ kgf}$$ đến $$9text{ kgf}$$ .
- Dòng LD125: Tải trọng cao lên đến $$15text{ kgf}$$ .
Vị trí đầu Panme (LM / CM / RM): Lựa chọn kiểu bố trí núm xoay panme ở bên trái (LM), chính giữa (CM) hay bên phải (RM) để phù hợp với không gian thao tác tay và gá lắp của hệ thống.
