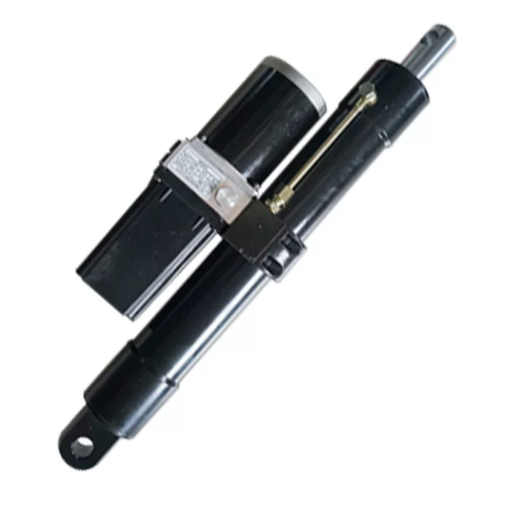

Xy Lanh Thủy Lực Điện Vi Mô TG50-285 – Động Cơ 800W

1. Cấu tạo

• Động cơ điện công suất cao (Motor 800W): Động cơ hiệu suất lớn cung cấp năng lượng mạnh mẽ để vận hành cụm bơm thủy lực trong kích thước gọn gàng.

• Cụm bơm thủy lực tích hợp liền khối: Bơm dầu áp lực cao được thiết kế đồng bộ cùng thân xy lanh, tối ưu hóa quá trình tạo áp và tuần hoàn dòng dầu.

• Thân xy lanh và ty piston thủy lực: Ống xi lanh và ty đẩy chịu áp suất lớn, gia công tinh xảo giúp chuyển hóa năng lượng dòng chất lỏng thành lực đẩy tuyến tính mạnh mẽ.

• Bình chứa dầu thủy lực tuần hoàn: Buồng chứa dầu nằm dọc theo thân thiết bị, đảm bảo lượng dầu cấp liên tục và ổn định cho hệ thống.

• Đầu gá bắt chốt chịu lực (Clevis Mount): Các điểm xỏ chốt ở hai đầu thiết kế vững chắc, chịu tải trọng lớn và cho phép xoay lật linh hoạt theo góc chuyển động của cơ cấu máy.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện cho hệ thống (tùy chọn theo phiên bản điện áp):

  1. Động cơ 800W khởi động, truyền mô-men xoắn làm quay bơm dầu thủy lực để tạo ra áp suất cao.

  2. Dầu có áp lực lớn được đẩy vào khoang xy lanh, tác động trực tiếp lên mặt piston, dịch chuyển thanh ty đẩy tịnh tiến vươn ra hoặc thu về với lực đẩy mạnh mẽ, chính xác.

  3. Nhờ cơ chế truyền động chất lỏng thủy lực, thiết bị vận hành êm ái, độ ồn thấp, không bị giật cục ngay cả khi mang tải trọng lớn.

  4. Hệ thống van khóa tích hợp giúp giữ cố định vị trí của ty đẩy một cách an toàn khi ngắt dòng điện.

3. Ứng dụng

• Thiết bị nâng hạ & Xe nâng (Forklift & Lifting Platforms): Chuyên dùng làm phụ kiện cho xe nâng, các bàn nâng hạ tự động (叉车升降平台配件) và thiết bị nâng hạ công nghiệp.

• Cơ khí tự động hóa: Các dây chuyền ép, kẹp hoặc nâng hạ cấu kiện cồng kềnh trong không gian giới hạn.

• Xe chuyên dụng & Cơ giới: Hệ thống nâng ben, cơ cấu chuyên dụng trên các phương tiện vận tải hoặc thiết bị di động.

4. Cách tính toán lựa chọn

• Xác định quy cách sản phẩm ($TG50-285$): Thuộc dòng xy lanh thủy lực điện vi mô (微型) nhưng sở hữu công suất lớn, phù hợp cho các không gian lắp đặt cần hành trình và lực đẩy tối ưu.

• Lựa chọn cấu hình điện áp và công suất ($U$ & $P$):

  • Công suất động cơ định mức: 800W.

  • Các tùy chọn phiên bản điện áp linh hoạt: DC 24V 800W, DC 48V 800W, hoặc phiên bản AC 220V 800W (cần trang bị kèm bộ chỉnh lưu/rectifier). Ngoài ra có tùy chọn tư vấn thông số trực tiếp khi mua từ 1-5 máy.

• Tải trọng nâng thực tế ($F$): Thuộc phân khúc tải trọng lớn (大负载), cần tính toán kỹ trọng lượng vật cần nâng để đảm bảo công suất 800W đáp ứng hiệu quả.

5. Các lưu ý khi sử dụng

• Đảm bảo nguồn cấp đủ dòng và áp (800W): Do động cơ có công suất lớn tới 800W, bắt buộc phải sử dụng nguồn ắc quy hoặc bộ nguồn có tiết diện dây dẫn đủ lớn để cung cấp dòng điện ổn định, tránh sụt áp gây yếu động cơ.

• Kiểm tra mức dầu thủy lực định kỳ: Đảm bảo lượng dầu trong bình chứa luôn ở mức chuẩn, tuyệt đối không để bơm chạy khô nhằm tránh làm hỏng gioăng phớt và bơm.

• Đảm bảo tải trọng hoàn toàn thẳng trục: Lực tác động phải tuân thủ tuyệt đối theo hướng dọc trục của ty piston; hạn chế tối đa các lực uốn ngang hoặc lệch tâm vì có thể gây mòn phớt hoặc cong trục.

• Chu kỳ làm việc (Duty Cycle): Cần thiết lập thời gian nghỉ phù hợp giữa các chu kỳ nâng hạ liên tục với tải trọng cực đại để hệ thống động cơ và dầu thủy lực tản nhiệt hiệu quả.

•
