Xy Lanh Thủy Lực Điện Siêu Tải Trọng 5 Tấn NH63-200 – Động Cơ 800W

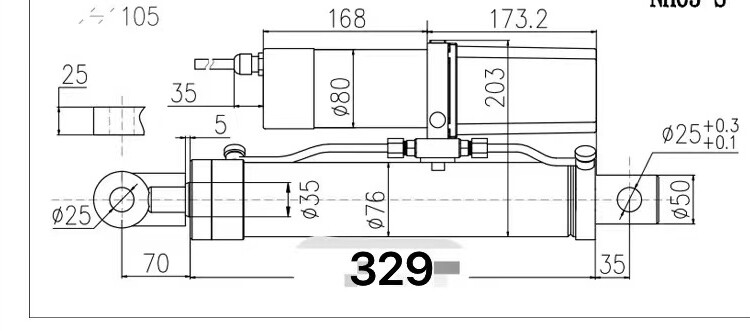

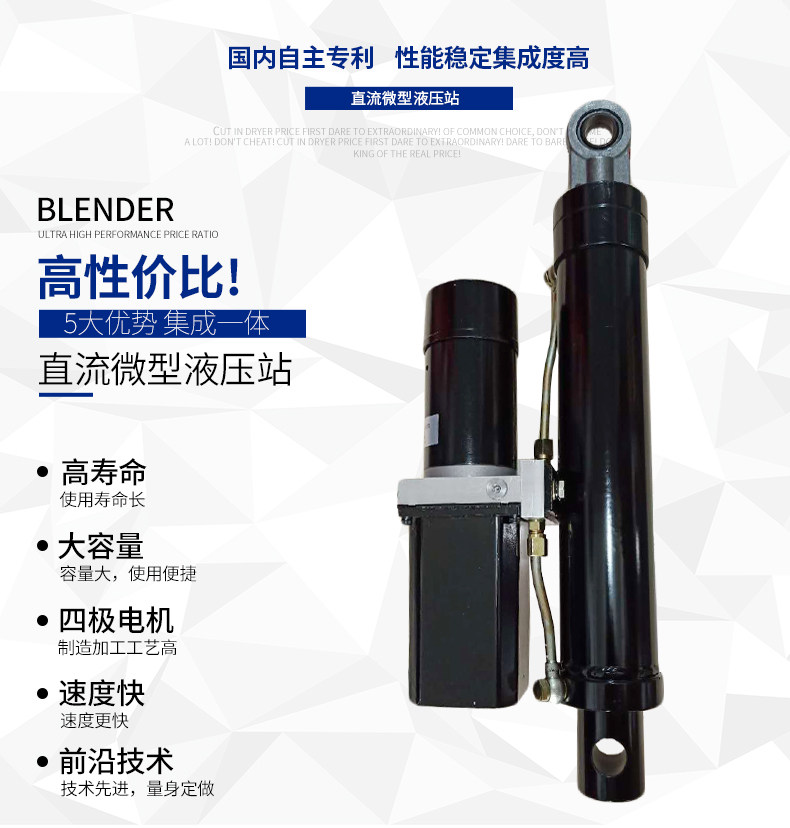

1. Cấu tạo

• Động cơ điện một chiều công suất cao (Motor 800W): Động cơ hiệu suất lớn chuyên dụng cho các ứng dụng siêu tải trọng, cung cấp năng lượng mạnh mẽ cho cụm bơm thủy lực.

• Cụm bơm thủy lực tích hợp liền khối: Bơm dầu áp lực cao thiết kế đồng bộ gọn gàng cùng thân xy lanh, tối ưu hóa quá trình tạo áp và tuần hoàn dòng dầu.

• Thân xy lanh và ty piston thủy lực: Ống xi lanh và ty đẩy chịu áp suất cực lớn (thiết kế chống chịu tải trọng lên tới 5 tấn), gia công tinh xảo giúp chuyển hóa năng lượng dòng chất lỏng thành chuyển động tuyến tính mượt mà.

• Bình chứa dầu thủy lực tuần hoàn: Buồng chứa dầu nằm dọc theo thân thiết bị, đảm bảo lượng dầu cấp liên tục và ổn định cho hệ thống.

• Đầu gá bắt chốt chịu lực lớn (Clevis Mount): Các điểm xỏ chốt ở hai đầu thiết kế cực kỳ dày dặn và vững chắc, chịu được tải trọng khổng lồ và cho phép xoay lật linh hoạt theo góc chuyển động của cơ cấu máy.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều tương thích cho hệ thống:

  1. Động cơ 800W khởi động, truyền mô-men xoắn làm quay bơm dầu thủy lực để tạo ra áp suất cao.

  2. Dầu có áp suất lớn được đẩy vào khoang xy lanh, tác động trực tiếp lên mặt piston, dịch chuyển thanh ty đẩy tịnh tiến vươn ra hoặc thu về với lực đẩy cực kỳ mạnh mẽ (đạt cấp độ siêu tải trọng lên tới 5 tấn).

  3. Nhờ cơ chế truyền động chất lỏng thủy lực, thiết bị vận hành êm ái, độ ồn thấp, không bị giật cục và định vị vị trí cực kỳ chính xác.

  4. Hệ thống van khóa tích hợp giúp giữ cố định vị trí của ty đẩy một cách an toàn khi ngस्ट्र dòng điện.

3. Ứng dụng

• Hệ thống nâng hạ công nghiệp siêu nặng (Heavy-duty Lifting): Các bàn nâng thủy lực tải trọng lớn, sàn bốc dỡ hàng hóa quy mô công nghiệp, thiết bị nâng hạ cấu kiện khổng lồ.

• Cơ khí tự động hóa hạng nặng: Các dây chuyền ép, kẹp, định hình vật liệu có lực cản lớn.

• Xe chuyên dụng & Cơ giới quy mô lớn: Hệ thống ben, cơ cấu nâng hạ chuyên dụng trên các phương tiện vận tải nặng, xe công trình.

• Ứng dụng hạ tầng & Xây dựng: Cơ cấu chống đỡ, nâng hạ cấu kiện kiến trúc, cửa van công nghiệp kích thước lớn.

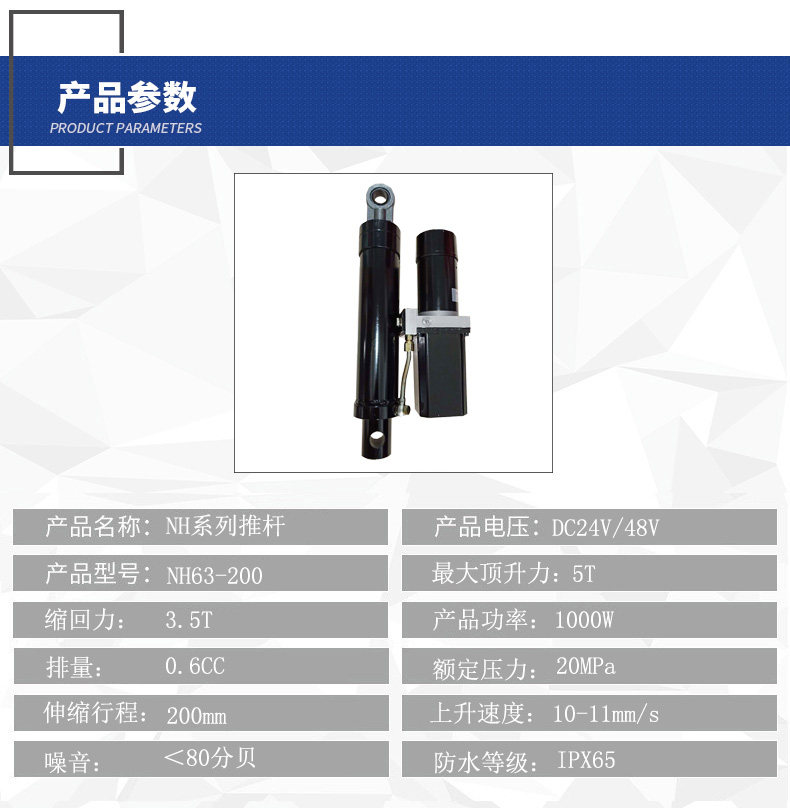

4. Cách tính toán lựa chọn

• Xác định tải trọng nâng thực tế ($F$): Dòng sản phẩm thuộc phân khúc siêu tải trọng (5 tấn / 大负载), cần tính toán cẩn thận hệ số an toàn và trọng lượng thực tế của vật cần nâng để đảm bảo thiết bị vận hành bền bỉ.

• Lựa chọn cấu hình điện áp và công suất ($U$ & $P$):

  • Công suất động cơ định mức: 800W.

  • Các phiên bản lựa chọn theo màu sắc/thông số: Phiên bản xám nhạt (浅灰色) hỗ trợ tư vấn công suất/điện áp tùy chọn; phiên bản xám (灰色) dùng nguồn DC 24V công suất 800W; phiên bản bạc (银色) dùng nguồn DC 48V công suất 800W.

• Lựa chọn lưu lượng dầu (排量): Hỗ trợ 3 tùy chọn mức lưu lượng dầu khác nhau ($0.38 / 0.6 / 0.8$) để điều chỉnh tốc độ dịch chuyển của ty đẩy theo yêu cầu thực tế của ứng dụng.

5. Các lưu ý khi sử dụng

• Nguồn điện cấp đủ dòng và áp (800W): Do động cơ có công suất lớn, bắt buộc phải sử dụng nguồn ắc quy hoặc bộ nguồn có tiết diện dây dẫn đủ lớn để cung cấp dòng điện ổn định, tuyệt đối tránh sụt áp gây yếu động cơ hoặc kích hoạt bảo vệ.

• Kiểm tra mức dầu thủy lực định kỳ: Đảm bảo lượng dầu trong bình chứa luôn ở mức chuẩn, không để bơm chạy khô nhằm bảo vệ tuổi thọ của bơm, động cơ và hệ thống gioăng phớt.

• Đảm bảo tải trọng hoàn toàn thẳng trục: Lực tác động phải tuân thủ tuyệt đối theo hướng dọc trục của ty piston; hạn chế tối đa các lực uốn ngang hoặc lệch tâm vì có thể gây mòn phớt hoặc cong trục dưới tải trọng 5 tấn.

• Chu kỳ làm việc (Duty Cycle): Cần thiết lập thời gian nghỉ phù hợp giữa các chu kỳ nâng hạ liên tục với tải trọng cực đại để hệ thống động cơ và dầu thủy lực tản nhiệt hiệu quả.

•
