Xy Lanh Thủy Lực Điện Công Suất Lớn NH50-300 – Động Cơ 800W Tải Trọng Nặng

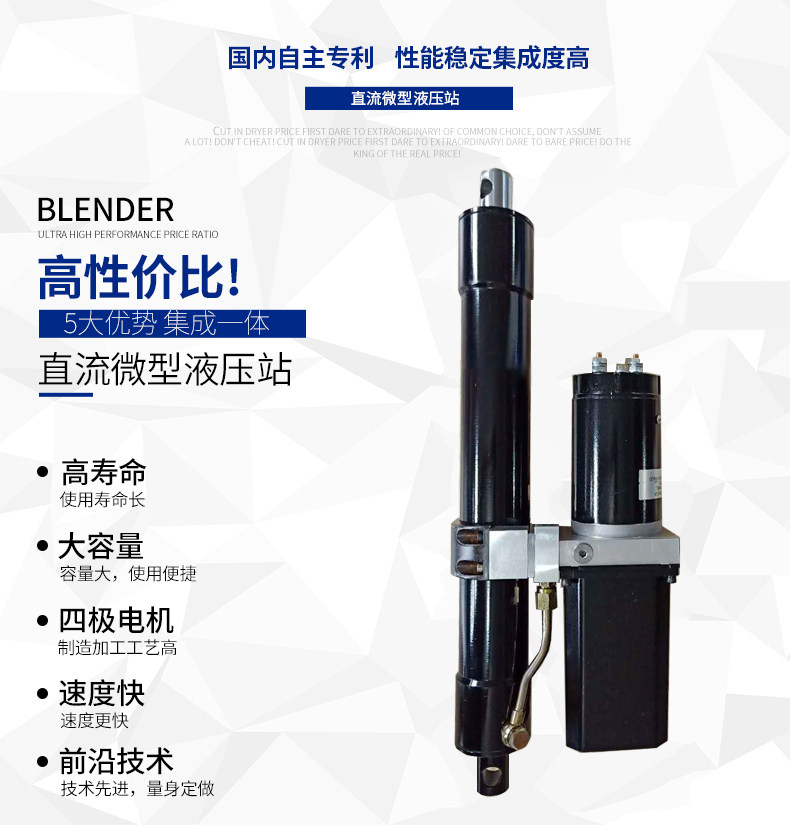

1. Cấu tạo

• Động cơ điện công suất cao (Motor 800W): Động cơ một chiều hiệu suất lớn công suất định mức 800W, cung cấp lực kéo/đẩy vượt trội cho hệ thống thủy lực.

• Cụm bơm thủy lực tích hợp liền khối: Bơm dầu áp lực cao được lắp đặt gọn gàng cùng thân xy lanh, tối ưu hóa không gian và hiệu suất tuần hoàn dầu.

• Thân xy lanh và ty piston thủy lực: Ống xi lanh và ty đẩy chịu áp suất lớn, gia công tinh xảo giúp chuyển hóa năng lượng dòng chất lỏng thành chuyển động tuyến tính mượt mà.

• Bình chứa dầu thủy lực: Buồng chứa dầu tuần hoàn thiết kế dọc theo thân thiết bị.

• Đầu gá bắt chốt chịu lực (Clevis Mount): Các điểm xỏ chốt ở hai đầu thiết kế vững chắc, chịu tải trọng hạng nặng và cho phép xoay lật linh hoạt theo góc chuyển động của cơ cấu máy.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (tùy chọn phiên bản DC 24V hoặc DC 48V với công suất 800W):

  1. Động cơ công suất lớn kích hoạt bơm thủy lực, tạo áp suất đẩy dòng dầu lưu chuyển vào khoang xy lanh.

  2. Áp suất dầu tác động vào mặt piston, dịch chuyển thanh ty đẩy tịnh tiến vươn ra hoặc thu về với lực đẩy cực mạnh.

  3. Nhờ cơ chế truyền động thủy lực, thiết bị vận hành ổn định, độ ồn thấp, không bị giật cục ngay cả khi mang tải trọng lớn.

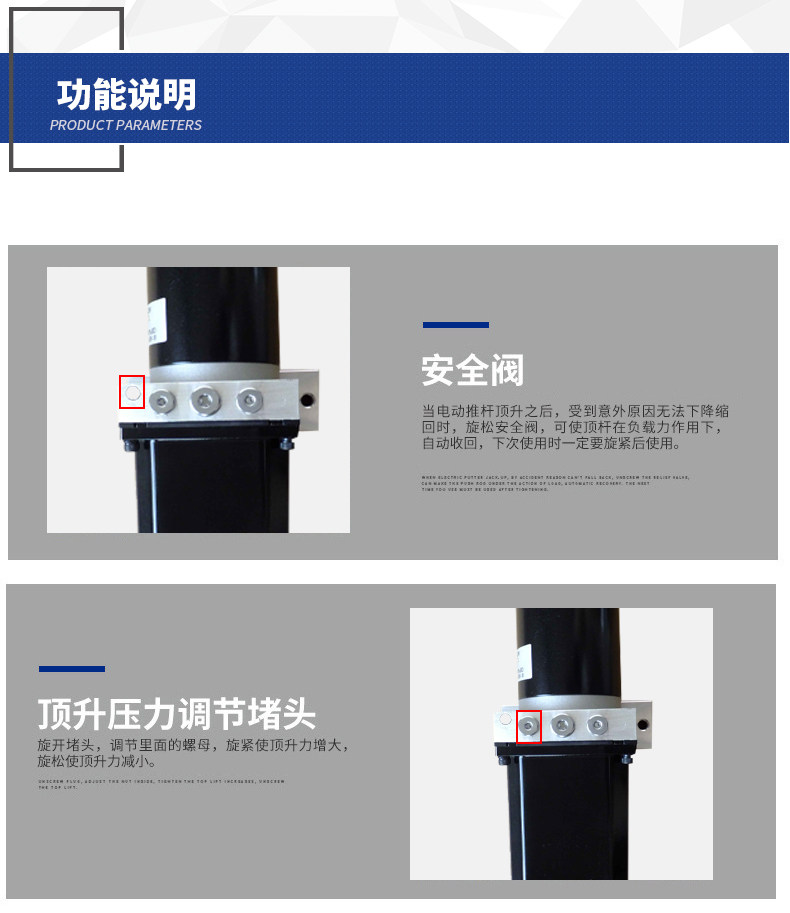

  4. Van điều khiển khóa dòng dầu giúp giữ cố định vị trí của ty đẩy khi ngắt dòng điện.

3. Ứng dụng

• Hệ thống nâng hạ hạng nặng (Heavy-duty Lifting Equipment): Bàn nâng thủy lực công nghiệp, sàn bốc dỡ hàng hóa trọng lượng lớn, thiết bị nâng hạ tự động.

• Cơ khí tự động hóa quy mô lớn: Các dây chuyền ép, kẹp, nâng hạ cấu kiện cồng kềnh.

• Xe chuyên dụng & Cơ giới: Hệ thống nâng ben, cơ cấu chuyên dụng trên xe tải trọng lớn hoặc xe công trình.

• Ứng dụng đặc thù khác: Cần trục tự động, hệ thống cửa sập công nghiệp tải trọng siêu nặng.

4. Cách tính toán lựa chọn

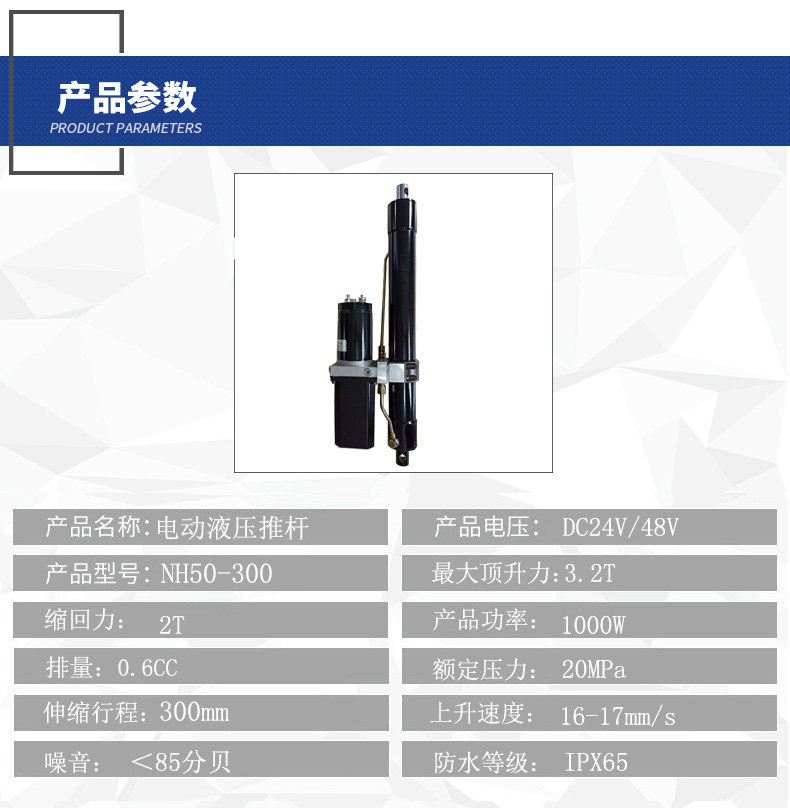

• Xác định tải trọng và thông số dòng sản phẩm: Dòng NH50-300 chuyên dụng cho tải trọng lớn (大负载).

• Lựa chọn cấu hình lưu lượng và điện áp:

  • Công suất động cơ: 800W.

  • Tùy chọn điện áp và lưu lượng dầu (排量): Có các phiên bản phổ biến như DC 24V hoặc DC 48V, kết hợp với các tùy chọn lưu lượng bơm dầu 0.38 / 0.6 / 0.8 (tùy chọn 3 mức lưu lượng) để điều chỉnh tốc độ dịch chuyển của ty đẩy.

• Màu sắc vỏ thiết bị: Có các tùy chọn màu sắc theo lô sản xuất như xám nhạt (浅灰色), xám đậm (深灰色), xám (灰色) hoặc bạc (银色).

5. Các lưu ý khi sử dụng

• Nguồn điện cấp đủ công suất (800W): Do động cơ có công suất rất lớn (800W), bắt buộc phải sử dụng nguồn điện hoặc ắc quy và tiết diện dây dẫn đủ lớn để cung cấp dòng điện ổn định, tránh sụt áp gây sụt giảm lực đẩy hoặc ngắt mạch.

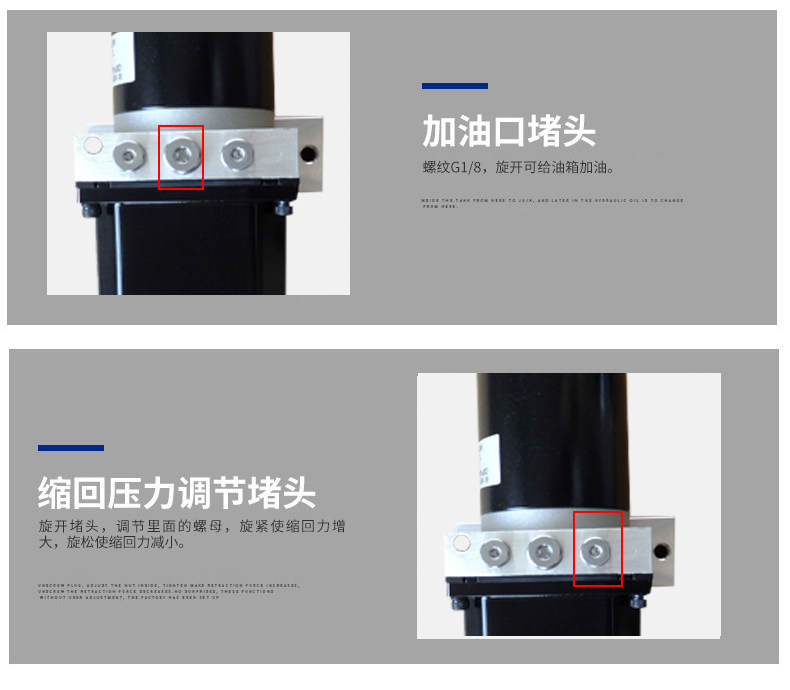

• Kiểm tra mức dầu thủy lực định kỳ: Đảm bảo lượng dầu trong bình chứa luôn ở mức tiêu chuẩn, tuyệt đối không để bơm chạy khô nhằm tránh làm cháy bơm hoặc hỏng gioăng phớt.

• Đảm bảo tải trọng thẳng trục: Lực tác động phải tuân theo hướng dọc trục của ty piston thủy lực; tránh tuyệt đối các lực uốn ngang hoặc lệch tâm gây mòn phớt và cong trục.

• Chu kỳ làm việc (Duty Cycle): Nên có thời gian nghỉ phù hợp giữa các chu kỳ nâng hạ liên tục với tải trọng tối đa để động cơ và hệ thống dầu thủy lực tản nhiệt tốt, kéo dài tuổi thọ thiết bị.
