Máy siết/tháo ốc tự động điều khiển PC

1. Cấu tạo

Sản phẩm gồm các bộ phận chính:

• Khung vỏ bán tủ (Semi-cabinet Frame) & Đèn cảnh báo 3 màu: Thiết kế khung tủ chắc chắn, thẩm mỹ, tích hợp đèn báo trạng thái thiết bị (xanh – vàng – đỏ).

• Hệ truyền động Động cơ Servo + Vít me (Servo + Ball Screw Drive): Sử dụng động cơ Servo kết hợp thanh dẫn hướng vít me cho chuyển động ổn định, êm ái và độ chính xác vị trí cực cao.

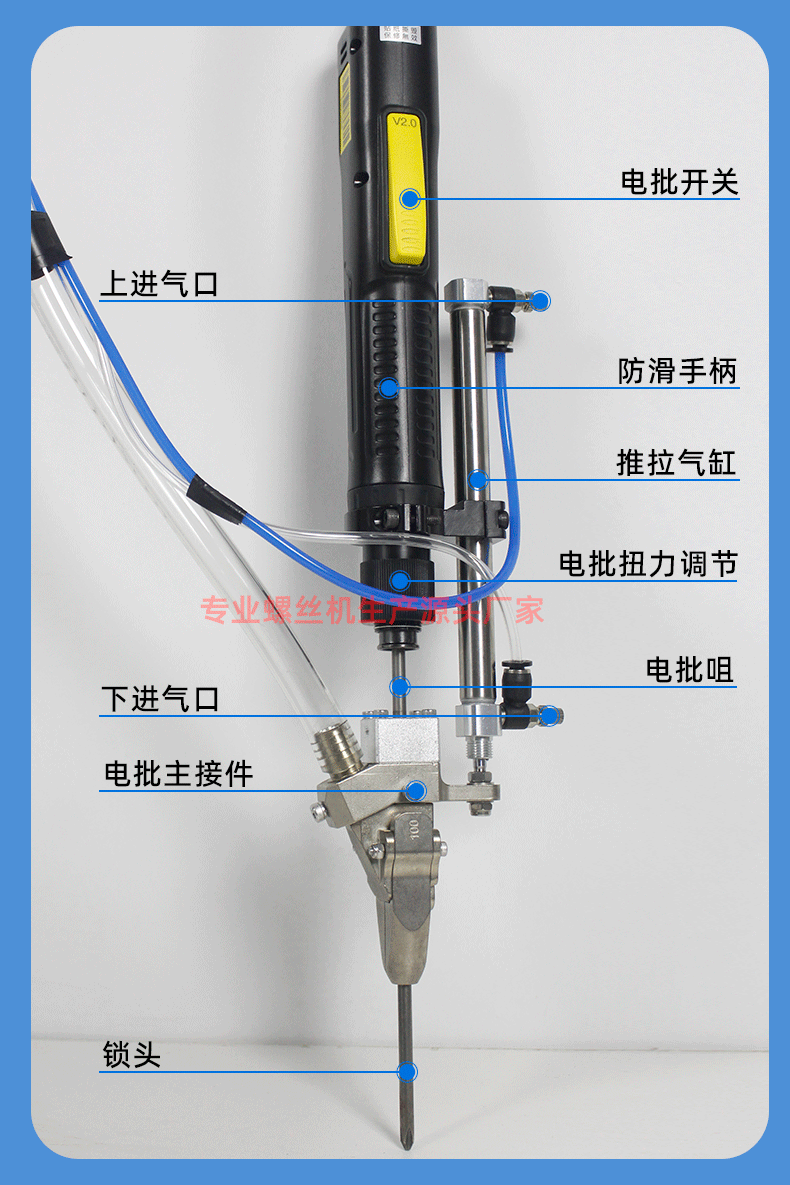

• Đầu vặn vít thông minh 2 trong 1 (Lock/Unlock Integration): Đầu siết đa năng cho phép tích hợp cả thao tác siết chặt và tháo gỡ ốc vít trên cùng một thiết bị.

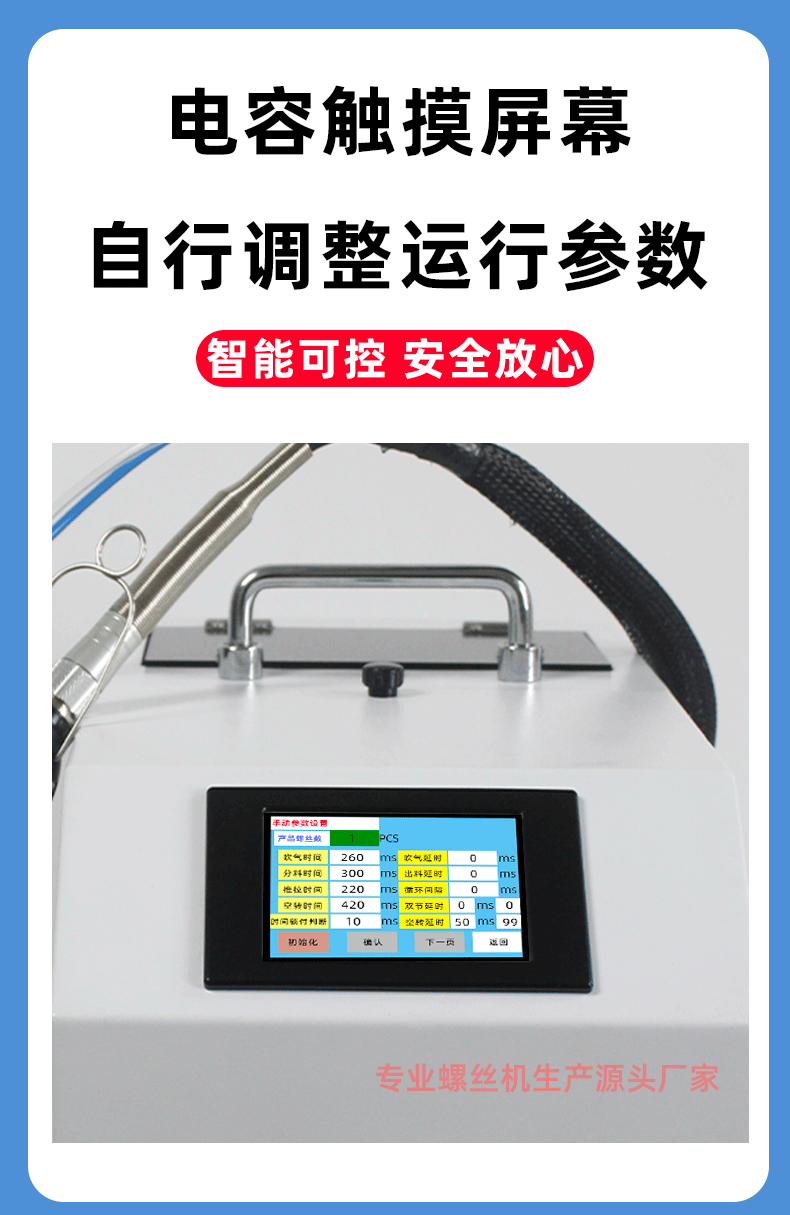

• Màn hình/Hệ điều khiển PC công nghiệp (Industrial PC): Giao diện máy tính hiển thị trực quan, hỗ trợ thiết lập lực siết chuẩn xác, thu thập dữ liệu thời gian thực và truy xuất lịch sử thao tác.

• Bàn gá hai trạm làm việc (Double Station): Cho phép đặt phôi và bắt vít luân phiên, nâng cao tối đa hiệu suất lao động.

2. Nguyên lý hoạt động

• Định vị & Siết/Tháo tự động: Dựa vào chương trình lập trình trên PC, động cơ Servo điều khiển trục vít me đưa đầu siết đến đúng tọa độ. Máy thực hiện thao tác siết hoặc tháo vít theo thông số lực (torque) đã cài đặt chính xác.

• Cảnh báo độ nổi & Kiểm tra chất lượng (Float Alarm): Hệ thống cảm biến kiểm tra chiều cao ốc sau khi siết. Nếu phát hiện ốc bị nổi, trượt ren, đứt ren hoặc thiếu vít, máy sẽ phát cảnh báo lỗi ngay lập tức.

• Thu thập & Truyền dữ liệu (MES Integration): Mọi dữ liệu như lực siết, lịch sử thao tác, kết quả OK/NG đều được máy lưu trữ và tự động tải lên hệ thống MES điều hành sản xuất của nhà máy theo thời gian thực.

3. Ứng dụng

Thiết bị đặc biệt phù hợp cho các dây chuyền lắp ráp hiện đại đòi hỏi độ chính xác tuyệt đối và truy xuất nguồn gốc dữ liệu:

• Sản xuất thiết bị điện tử & Công nghệ cao: Bắt vít bo mạch PCBA, máy tính, smartphone, thiết bị truyền thông, linh kiện vi mạch.

• Ngành ô tô & Pin năng lượng: Lắp ráp cụm điều khiển điện tử ô tô, bộ quản lý pin (BMS), thiết bị sạc.

• Nhà máy thông minh (Smart Factory): Phù hợp cho các doanh nghiệp áp dụng mô hình sản xuất 4.0 cần số hóa và đồng bộ dữ liệu quản lý chất lượng.

4. Cách lựa chọn và lưu ý khi sử dụng

• Cách lựa chọn:

  • Chọn theo kích thước phôi & Loại ốc: Xác định khoảng hành trình làm việc của trục Servo và dải mô-men xoắn của đầu tua-vít phù hợp với quy cách ốc vít thực tế.

  • Cấu hình phần mềm & Truyền thông: Xác định các yêu cầu kết nối mạng (LAN/Wi-Fi) và chuẩn giao tiếp dữ liệu để tương thích với hệ thống MES của nhà máy.

• Lưu ý khi sử dụng:

  • Hiệu chuẩn lực siết định kỳ: Mặc dù máy hỗ trợ cài đặt lực chính xác trên PC, vẫn cần sử dụng máy đo lực chuyên dụng để hiệu chuẩn định kỳ nhằm duy trì độ chuẩn xác.

  • Vệ sinh & Bảo dưỡng hệ cơ khí: Thường xuyên vệ sinh, tra mỡ cho trục vít me và thanh dẫn hướng để máy luôn truyền động mượt mà.

  • Đảm bảo kết nối mạng ổn định: Đảm bảo đường truyền mạng luôn thông suốt để dữ liệu MES không bị gián đoạn hay mất mát trong quá trình vận hành.

  •
