1. Cấu tạo
Sản phẩm bao gồm các bộ phận chính của một module tuyến tính (Linear Module/Actuator) truyền động đai:
-

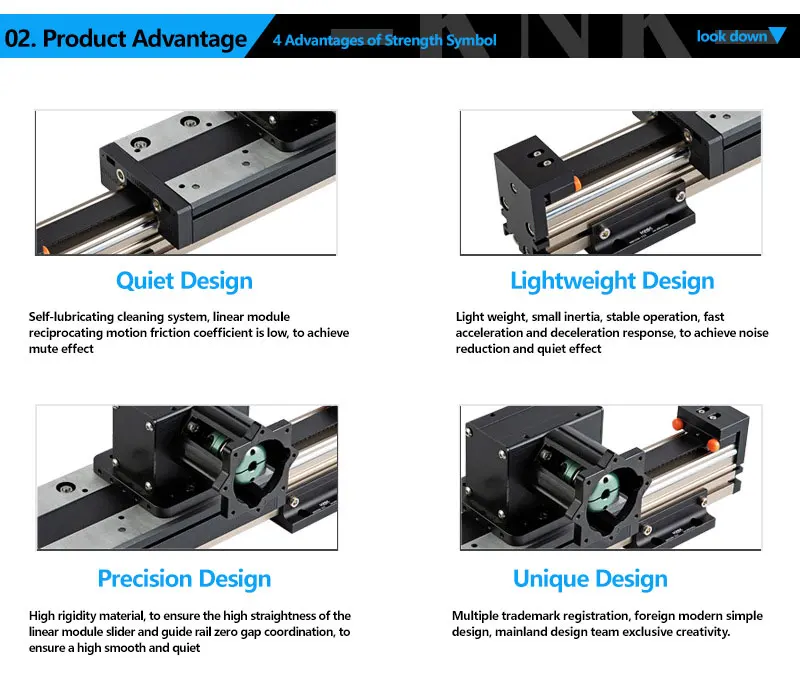

Thân khung hợp kim nhôm (Aluminum Profile Base): Làm bằng nhôm định hình cao cấp chịu lực, trọng lượng nhẹ (Lightweight Design), chống uốn võng và giúp tản nhiệt tốt.
-
Hệ thống truyền động đai (Belt Drive): Sử dụng dây curoa răng cốt thép/PU chạy dọc theo thân module, kết hợp puly đai ở hai đầu.
-

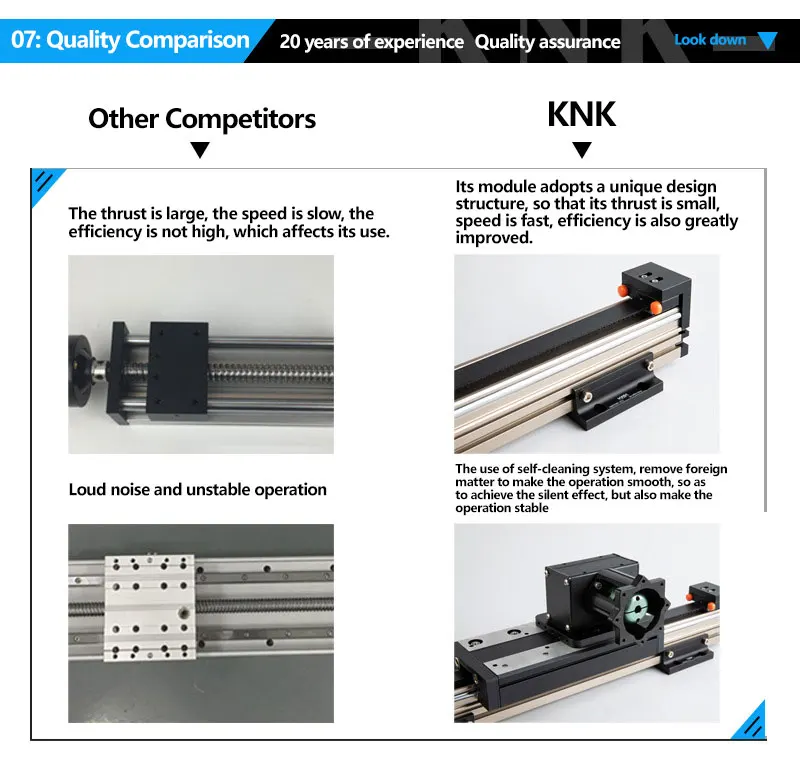

Con trượt & Ray dẫn hướng (Linear Guide & Carriage): Trang bị cơ cấu con trượt tự bôi trơn (Self-lubricating system) giảm ma sát, giúp chuyển động tịnh tiến êm ái (Quiet Design).
-
Mặt gá động cơ (Motor Mount Brackets): Cụm gá ở đầu đai cho phép dễ dàng kết nối với động cơ bước (Step motor) hoặc động cơ Servo.
2. Nguyên lý hoạt động
-
Biến đổi chuyển động quay thành tịnh tiến: Động cơ (bước/servo) quay làm xoay puly đai ở đầu module, kéo dây curoa di chuyển tịnh tiến dọc theo chiều dài khung nhôm.
-

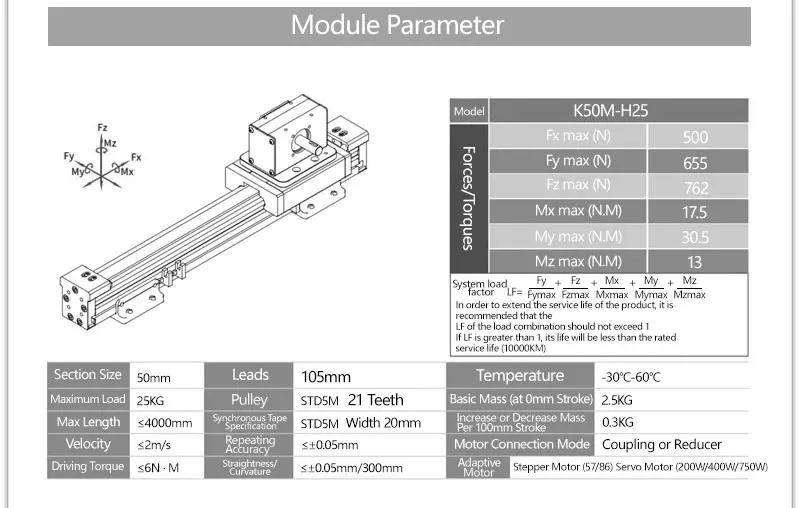

Chuyển động tốc độ cao & êm ái: Dây curoa cùng hệ thống con trượt độ ma sát thấp giúp bàn trượt mang tải 25kg di chuyển mượt mà, gia tốc nhanh và giảm thiểu tiếng ồn đáng kể khi vận hành.
3. Ứng dụng
-
Trục chuyển động X-Y-Z: Sử dụng làm các trục hành trình trong cánh tay robot gắp sản phẩm (Pick and Place), máy gắp linh kiện điện tử.
-
Máy khắc & Máy quét: Dùng trong các dòng máy khắc laser, máy in 3D khổ lớn, máy quét tự động đòi hỏi di chuyển tốc độ cao.
-
Hệ thống kiểm tra & Đóng gói: Phù hợp cho dây chuyền kiểm tra sản phẩm, máy phân loại, máy dán nhãn tự động trong nhà máy sản xuất.
