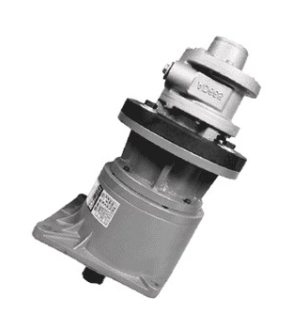

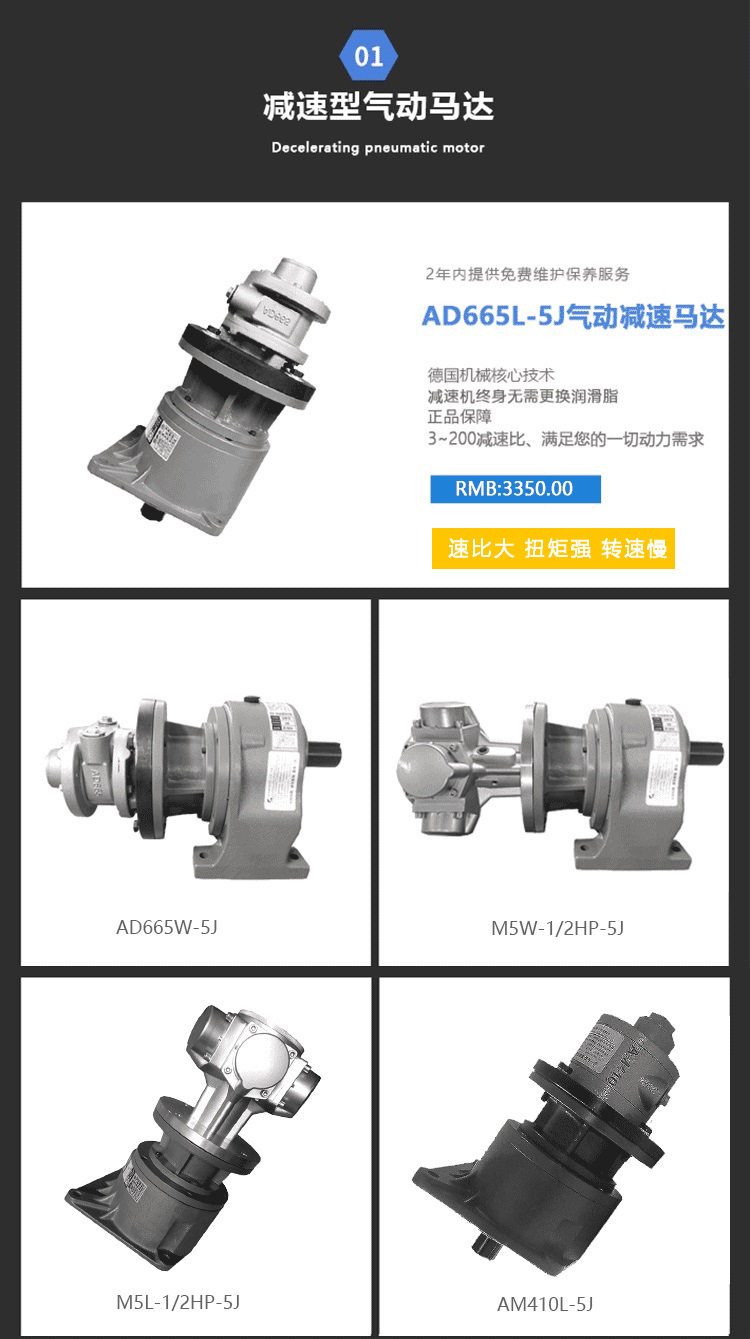

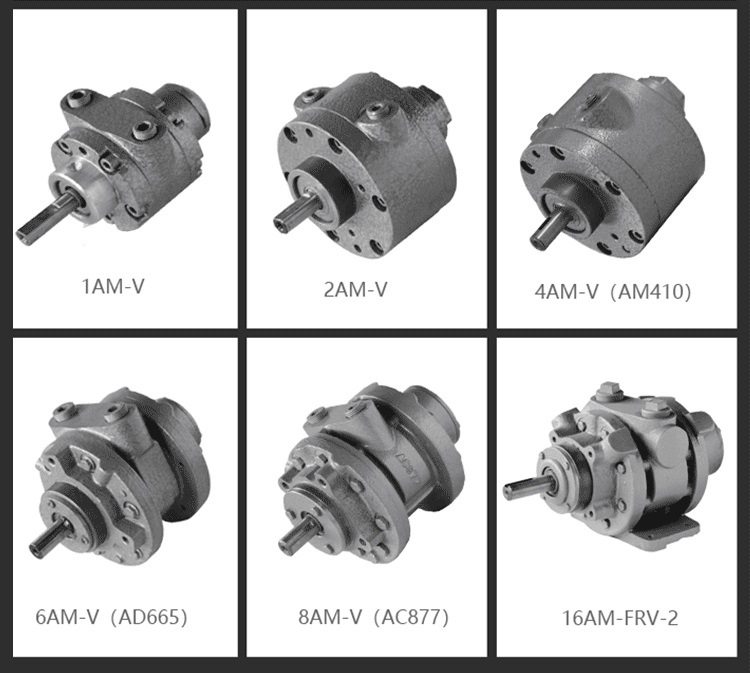

Động cơ khí nén cánh gạt AD665W-5J chuyển năng lượng khí nén thành chuyển động quay. Sản phẩm kết hợp hộp giảm tốc bánh răng nên giảm tốc độ và tăng mô-men, đáp ứng nhiều nhu cầu truyền động. Theo thông tin nhà sản xuất, hộp giảm tốc dùng mỡ bôi trơn trọn đời, không cần thay mỡ định kỳ, giảm chi phí bảo trì. [Điền: công suất, tốc độ, mô-men theo catalogue]
Cấu tạo
- Stator (thân xi lanh): buồng chứa rotor, chịu áp khí nén.
- Rotor lệch tâm: trục quay có các rãnh để lắp cánh gạt.
- Cánh gạt (vane): tấm trượt trong rãnh rotor, được khí nén đẩy ép sát thành xi lanh để tạo buồng kín.
- Nắp trước/sau và vòng bi: đỡ rotor, giúp quay êm và bền.
- Hộp giảm tốc bánh răng: giảm tốc, tăng mô-men, tỷ số 3~200.
- Cửa cấp khí / cửa xả khí: đổi chiều khí để đảo chiều quay (thuận/nghịch).
- Mặt bích và trục ra: lắp trực tiếp vào cơ cấu tải.
Nguyên lý hoạt động
- Khí nén đi vào buồng qua cửa cấp, tác động lên các cánh gạt.
- Do rotor đặt lệch tâm, diện tích cánh gạt chịu khí không đều, tạo lực làm rotor quay.
- Khí giãn nở và thoát ra cửa xả, chu trình lặp lại liên tục.
- Chuyển động quay đi qua hộp giảm tốc, giảm tốc độ và tăng mô-men tại trục ra.
- Đổi cửa cấp khí để đảo chiều quay. Điều chỉnh áp hoặc lưu lượng khí để chỉnh tốc độ và mô-men.
Ưu điểm
- An toàn chống cháy nổ, không tia lửa điện.
- Chịu quá tải: khi kẹt tải motor chỉ dừng, không cháy.
- Khởi động, dừng, đảo chiều nhanh.
- Điều chỉnh tốc độ và mô-men dễ dàng bằng van khí.
- Hoạt động tốt trong môi trường ẩm, bụi, nhiệt độ cao.
- Hộp giảm tốc không cần thay mỡ, bảo hành 2 năm.

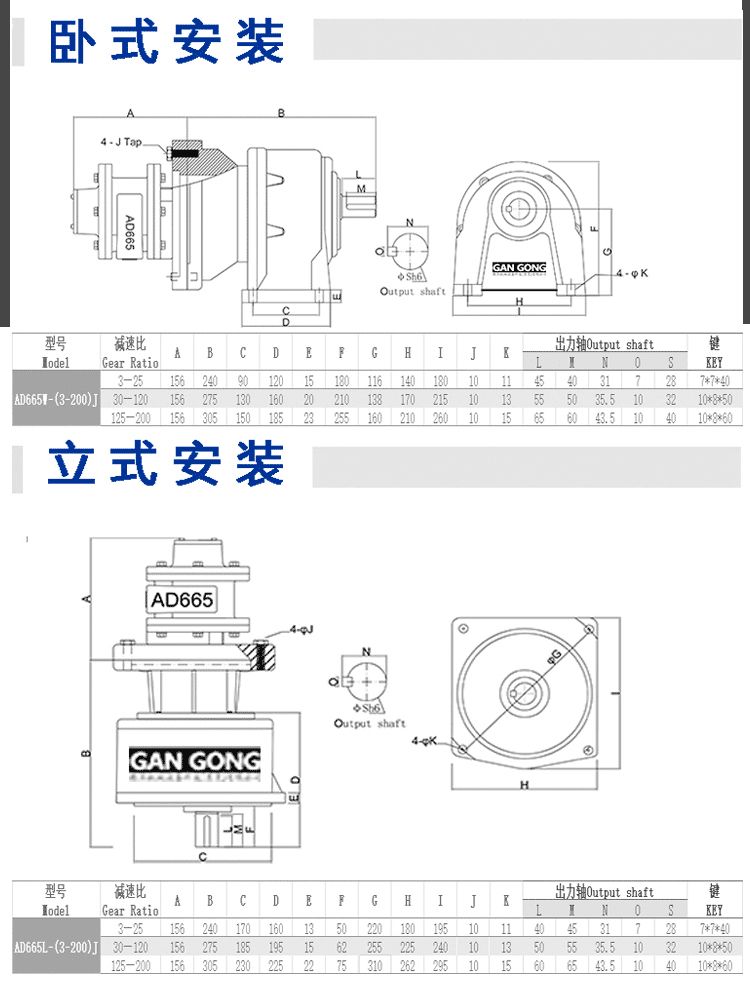

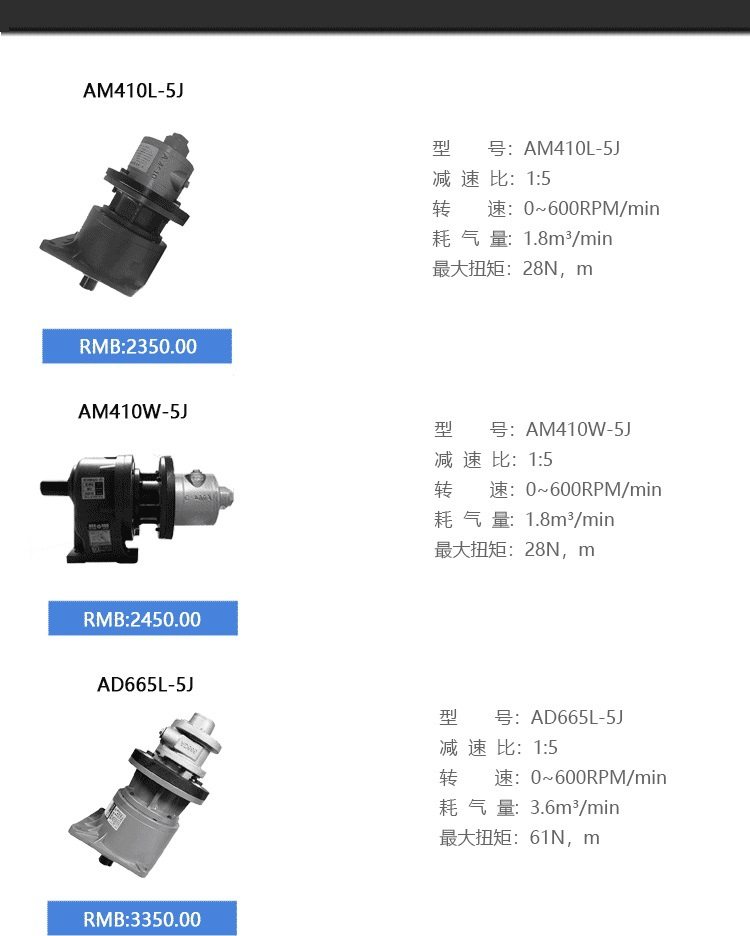

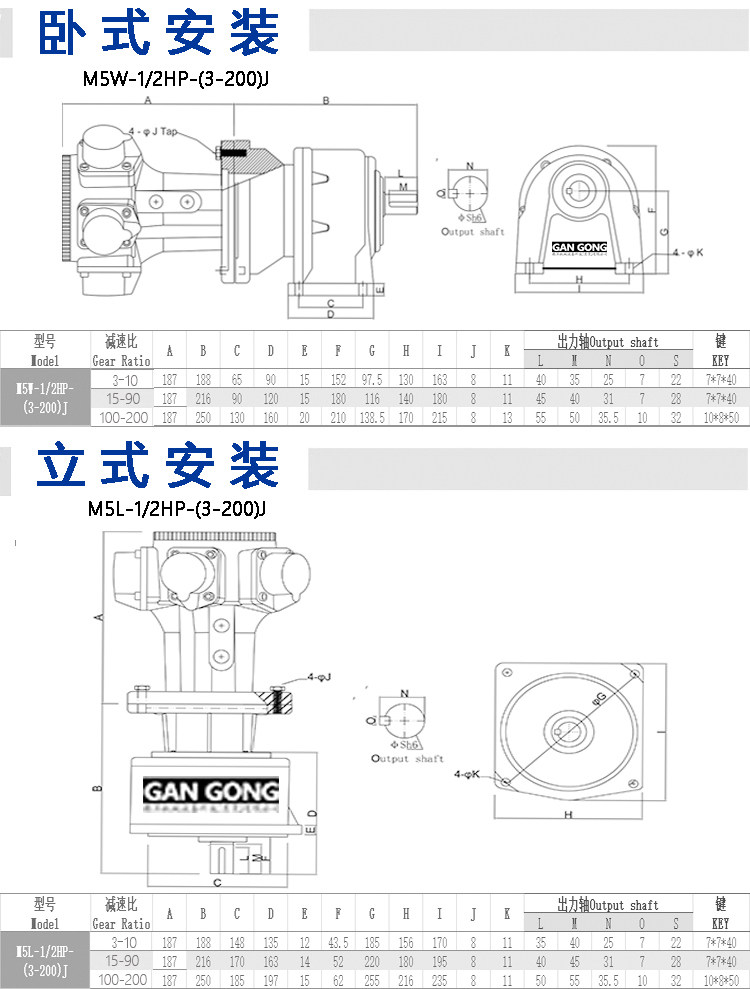

Thông số kỹ thuật (đối chiếu catalogue)
| Thông số | Giá trị |
|---|---|
| Model | AD665W-5J [xác nhận W hay L] |
| Kiểu động cơ | Cánh gạt, có hộp giảm tốc bánh răng |
| Công suất | [x] kW |
| Tỷ số truyền | 3 ~ 200 |
| Tốc độ ra | [x] vòng/phút |
| Mô-men xoắn | [x] N.m |
| Áp suất khí làm việc | [x] bar |
| Lưu lượng khí tiêu thụ | [x] L/phút |
| Cửa cấp khí | [G1/4″…] |
| Chiều quay | Thuận/nghịch |
| Bảo hành | 24 tháng |
Ứng dụng
- Máy khuấy, trộn trong ngành sơn, hóa chất, dung môi (môi trường dễ cháy nổ).
- Máy móc ngành dầu khí, khai thác mỏ, kho xăng dầu.
- Thiết bị nâng, tời, pa lăng khí nén.
- Dây chuyền sản xuất thực phẩm, dược phẩm cần an toàn.
- Máy tự động hóa, băng tải, cơ cấu quay, máy bắt vít.
- Ngành đóng tàu, luyện kim, nhà máy có nhiệt độ cao, ẩm ướt.
Cách chọn động cơ khí nén
- Xác định mô-men xoắn và tốc độ cần thiết rồi chọn tỷ số truyền phù hợp.
- Kiểm tra áp suất và lưu lượng máy nén khí đủ cấp cho motor.
- Lắp bộ lọc, điều áp, tra dầu (FRL) trước motor để tăng tuổi thọ cánh gạt.
- Chọn kiểu lắp mặt bích/chân đế đúng với cơ cấu hiện có.
