1. Cấu tạo
-

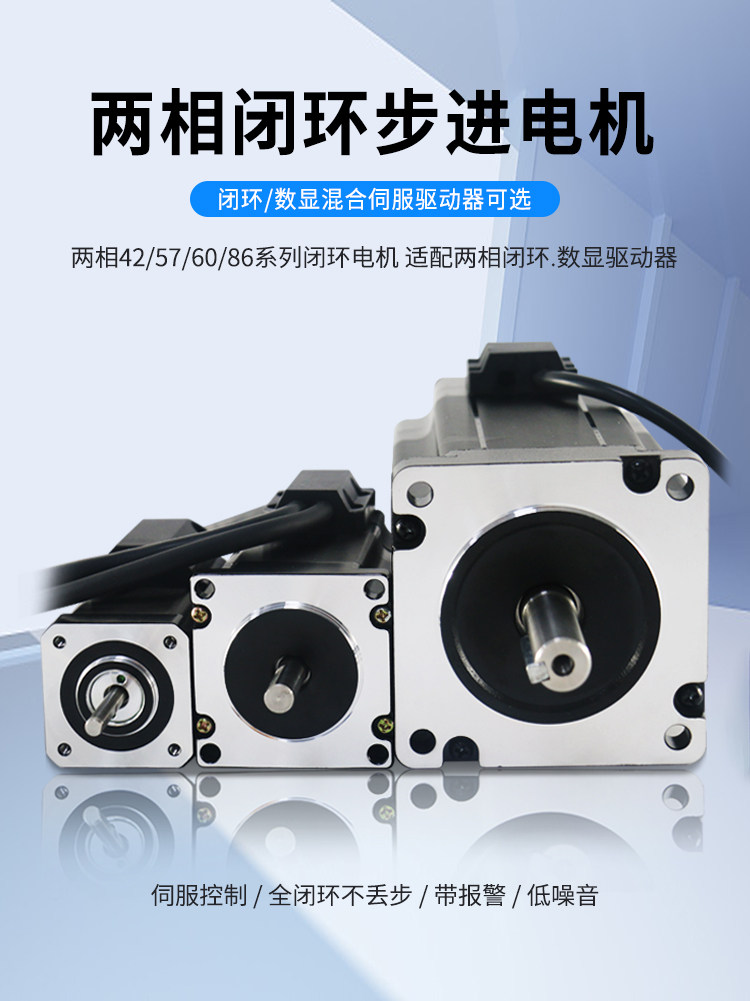

Động cơ bước (Stepper Motor – Series 28/35/42/57/86): Động cơ điện chuyển đổi các xung điện thành chuyển động góc quay chính xác, có nhiều kích thước khung vuông khác nhau từ size 28 đến size 86 tùy theo nhu cầu tải trọng.
-
Trục vít me bi (Ball Screw / 滚珠丝杆): Trục vít tích hợp rãnh bi tuần hoàn giúp chuyển hóa chuyển động quay của động cơ thành chuyển động tịnh tiến tuyến tính với độ ma sát cực thấp.
-
Cơ cấu dẫn hướng và ty đẩy tuyến tính: Thanh trượt/ty đẩy di chuyển tịnh tiến qua lại (往复丝杆), giúp thực hiện hành trình đẩy/kéo với độ chính xác cao.
-
Vỏ và kết cấu tản nhiệt: Thiết kế tối ưu giúp tản nhiệt tốt, hạn chế sinh nhiệt trong quá trình hoạt động liên tục (不易发热).
2. Nguyên lý hoạt động
-

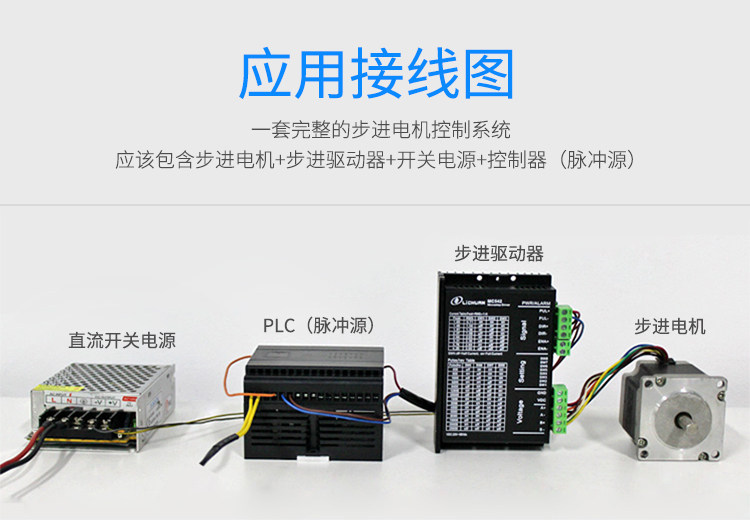

Khi bộ điều khiển cấp chuỗi xung điện vào cuộn dây stator của động cơ bước:
-
Rotor quay một góc chính xác tương ứng với mỗi xung điện nhận được.
-
Chuyển động quay của rotor được truyền trực tiếp qua hệ thống trục vít me bi (ball screw), đẩy đai ốc hoặc trục ty trượt dịch chuyển tịnh tiến theo chiều dọc trục (tuyến tính).
-
Nhờ cơ cấu bi tuần hoàn trong vít me, ma sát được giảm thiểu tối đa, giúp cơ truyền động vận hành êm ái, tốc độ cao, giảm tiếng ồn (噪音降噪) và định vị vị trí dừng cực kỳ chính xác mà không cần mạch hồi tiếp phức tạp (dòng hở – open loop).
-
3. Ứng dụng
-
Hệ thống tự động hóa & Robot: Dùng làm cơ cấu xy lanh điện tuyến tính, bàn trượt CNC mini, máy in 3D, máy khắc laser định vị chính xác.
-
Thiết bị y tế & Phòng thí nghiệm: Các thiết bị phân tích mẫu tự động, bơm tiêm điện, thiết bị dịch chuyển tiêu cự quang học.
-
Dây chuyền sản xuất điện tử: Cơ cấu gắp thả (pick and place) linh kiện nhỏ, cơ cấu đẩy nhả sản phẩm trong các trạm jig kiểm tra tự động.
4. Cách tính toán lựa chọn
-

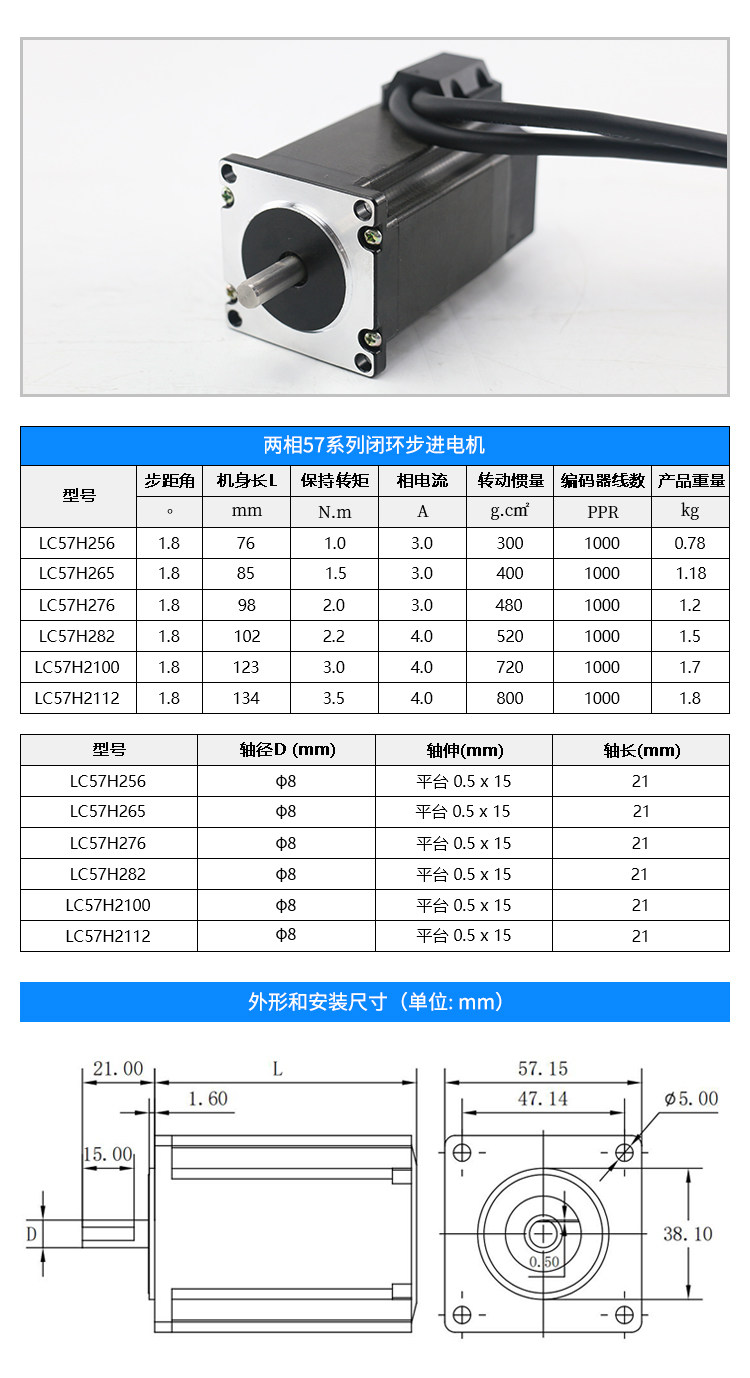

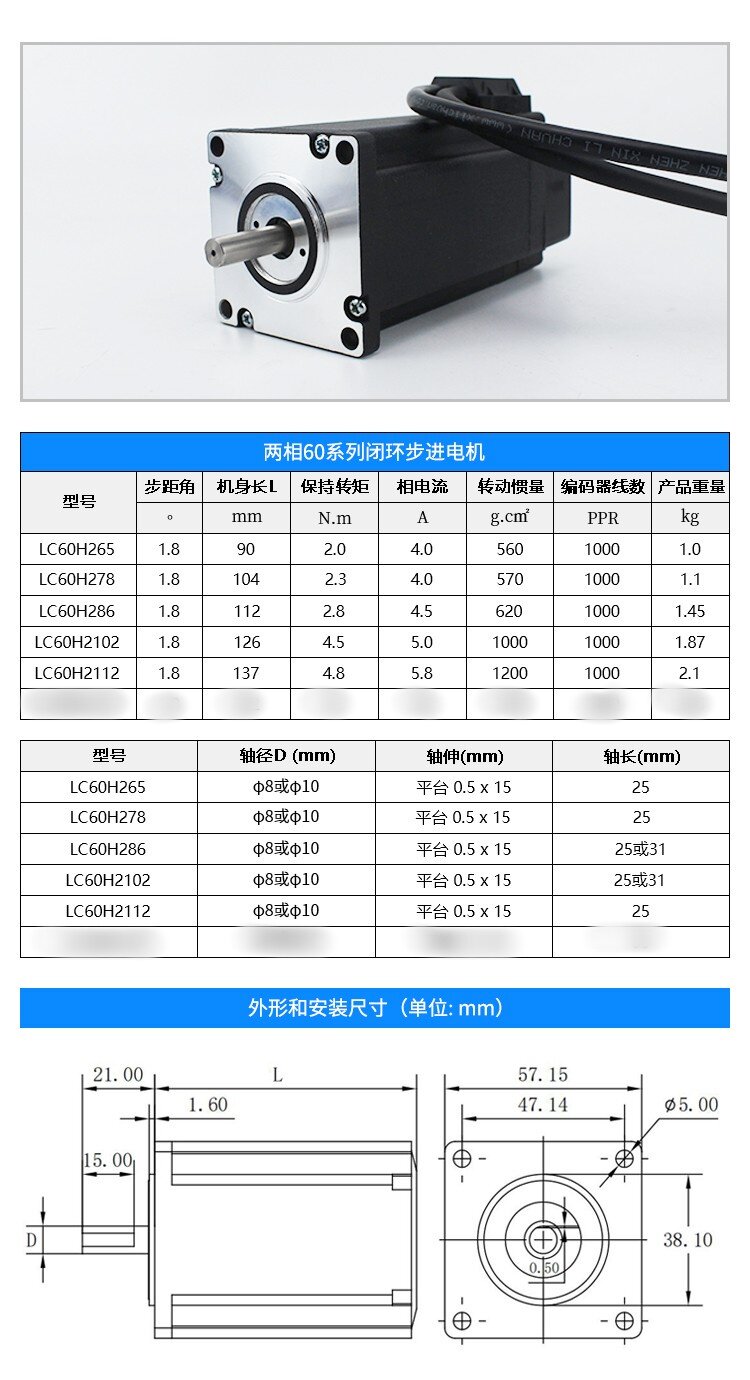

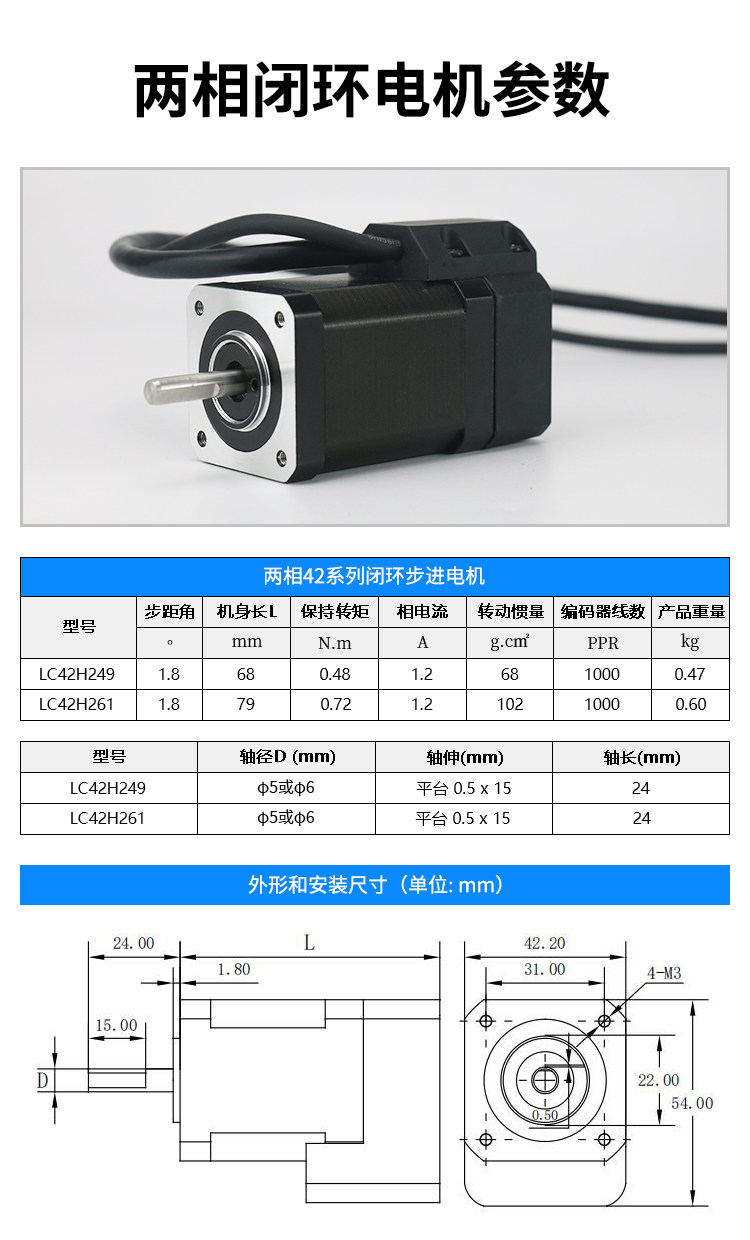

Lựa chọn kích thước khung motor (Frame Size): Dựa vào không gian lắp đặt và yêu cầu mô-men xoắn để chọn các dòng flange tiêu chuẩn: 28, 35, 42, 57 hoặc 86.
-
Lựa chọn bước ren vít me bi (Lead / Pitch): Tùy thuộc vào tốc độ và lực đẩy yêu cầu, các mã phổ biến hỗ trợ thông số bước ren (ví dụ:
0801,0802,1202,1205,1210…). -
Lựa chọn hành trình (Stroke / Length): Xác định khoảng dịch chuyển cần thiết, thông thường các dòng có chiều dài hành trình tùy chỉnh trong khoảng từ 50mm đến 300mm (hoặc lên tới 200mm tùy mã motor).
5. Các lưu ý khi sử dụng
-
Giới hạn tải trọng dọc trục: Đảm bảo lực cản và tải trọng tác dụng nằm trong giới hạn chịu lực của trục vít me bi; tránh các lực uốn ngang vuông góc gây cong trục hoặc mòn lệch bi.
-
Kiểm soát nhiệt độ hoạt động: Dù thiết kế tản nhiệt tốt và ít sinh nhiệt (不易发热), vẫn cần cài đặt dòng điện cho driver phù hợp để tránh làm quá nhiệt động cơ khi giữ tĩnh ở thời gian dài.
-
Bảo dưỡng và bôi trơn: Thường xuyên kiểm tra và tra mỡ bôi trơn chuyên dụng cho rãnh vít me bi để duy trì độ mượt, giảm ma sát và kéo dài tuổi thọ cơ khí.
-
