1. Cấu tạo kỹ thuật
-
Thân hộp số: Đúc bằng chất liệu gang hoặc hợp kim chịu lực vững chắc, chịu được áp lực cao và chống va đập tốt.
-
Trục vít (Thanh ren nâng): Thanh ren thép hợp kim gia công mài chính xác cao với nhiều tùy chọn đầu kết nối như đầu mặt bích (flange), đầu lỗ xỏ (clevis/eye end) hoặc đầu ren.
-
Bộ truyền bánh răng trục vít: Gồm bánh vít bằng đồng thiếc/đồng hợp kim chất lượng cao và trục vít thép tôi cứng, giúp tối ưu hóa hiệu suất truyền động và độ bền.
-

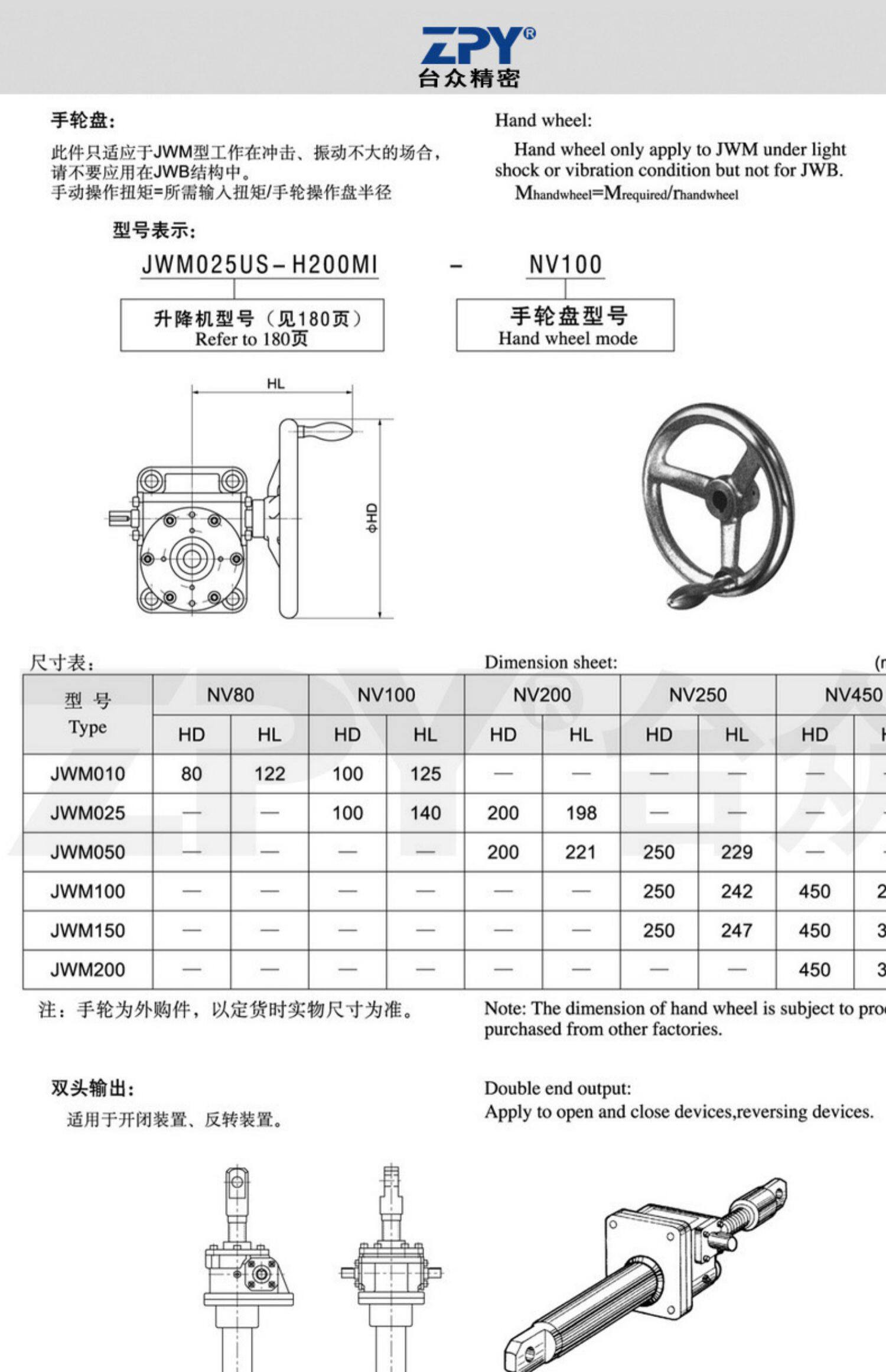

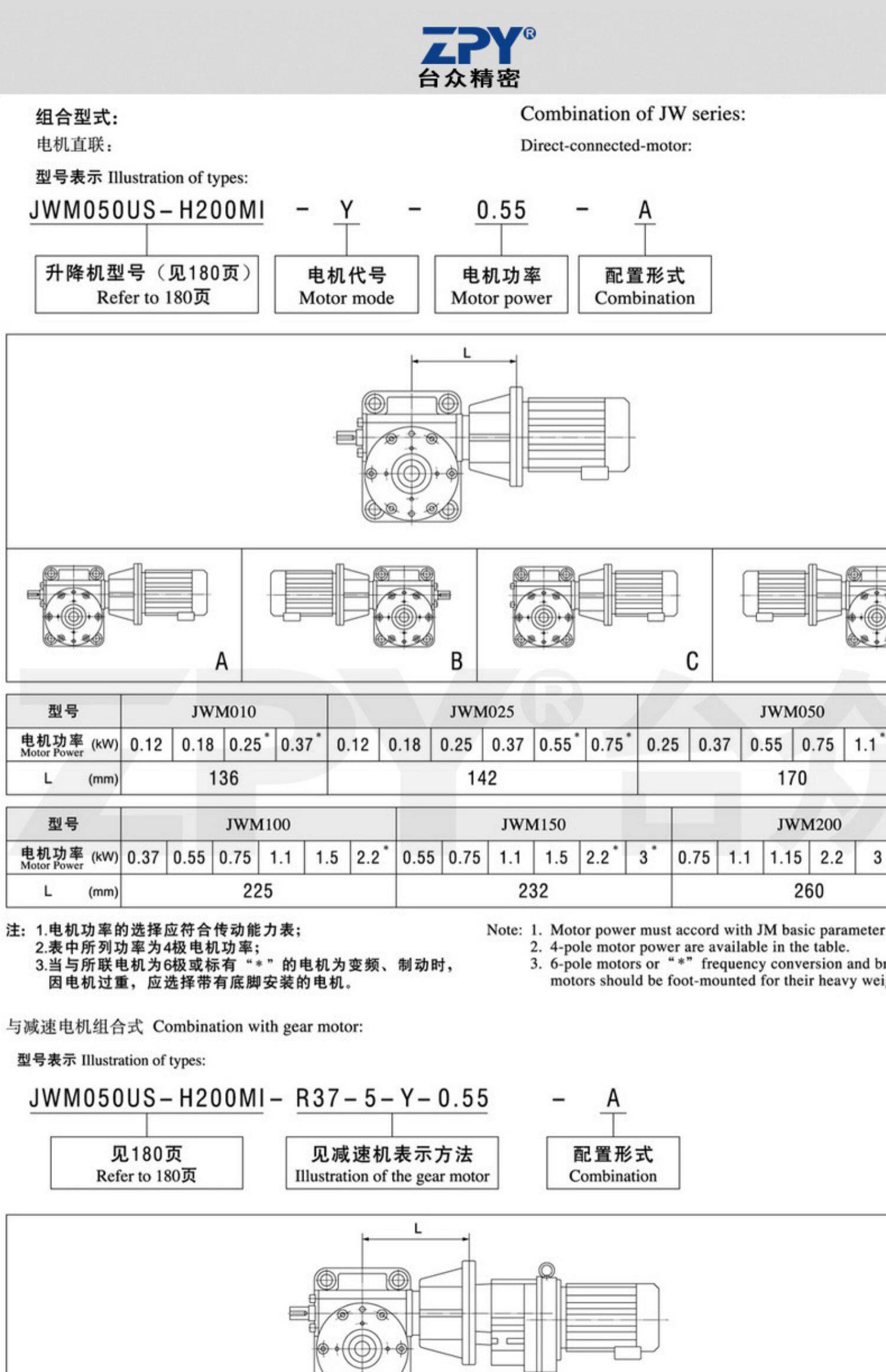

Trục vào truyền động: Thiết kế trục ngang nhô ra hai bên hoặc dạng mặt bích tiêu chuẩn, cho phép kết nối linh hoạt với động cơ điện, mô-tơ giảm tốc hoặc tay quay thủ công.
2. Nguyên lý hoạt động
-
Thiết bị hoạt động dựa trên cơ cấu truyền động cơ học bánh răng trục vít (worm gear drive).
-
Khi lực quay từ động cơ hoặc tay quay truyền vào trục vào, trục vít sẽ quay và làm quay bánh vít bên trong hộp số.
-
Bánh vít ăn khớp với thanh ren trục nâng sẽ biến chuyển động quay thành chuyển động tịnh tiến lên/ลง theo phương thẳng đứng.
-

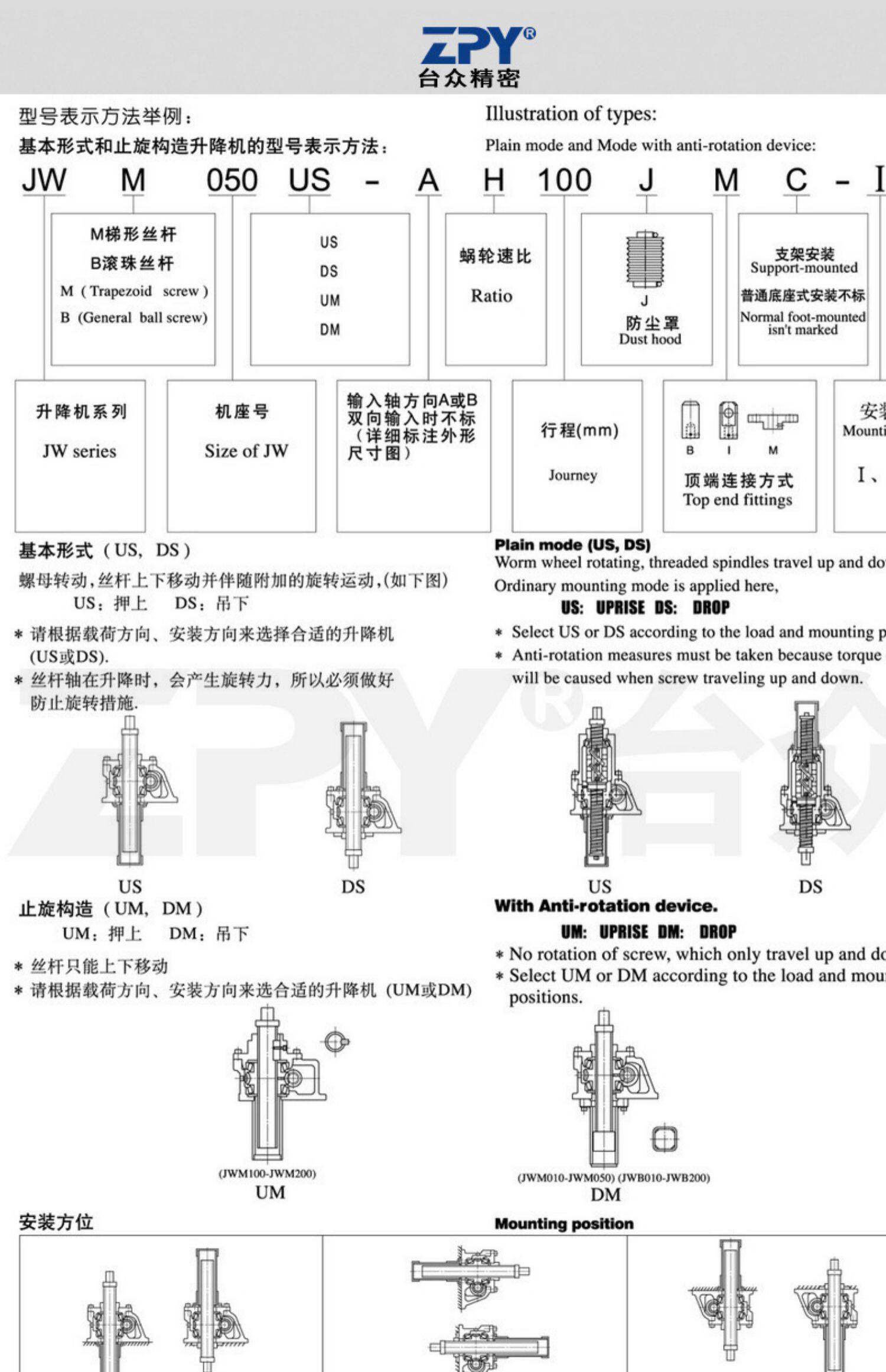

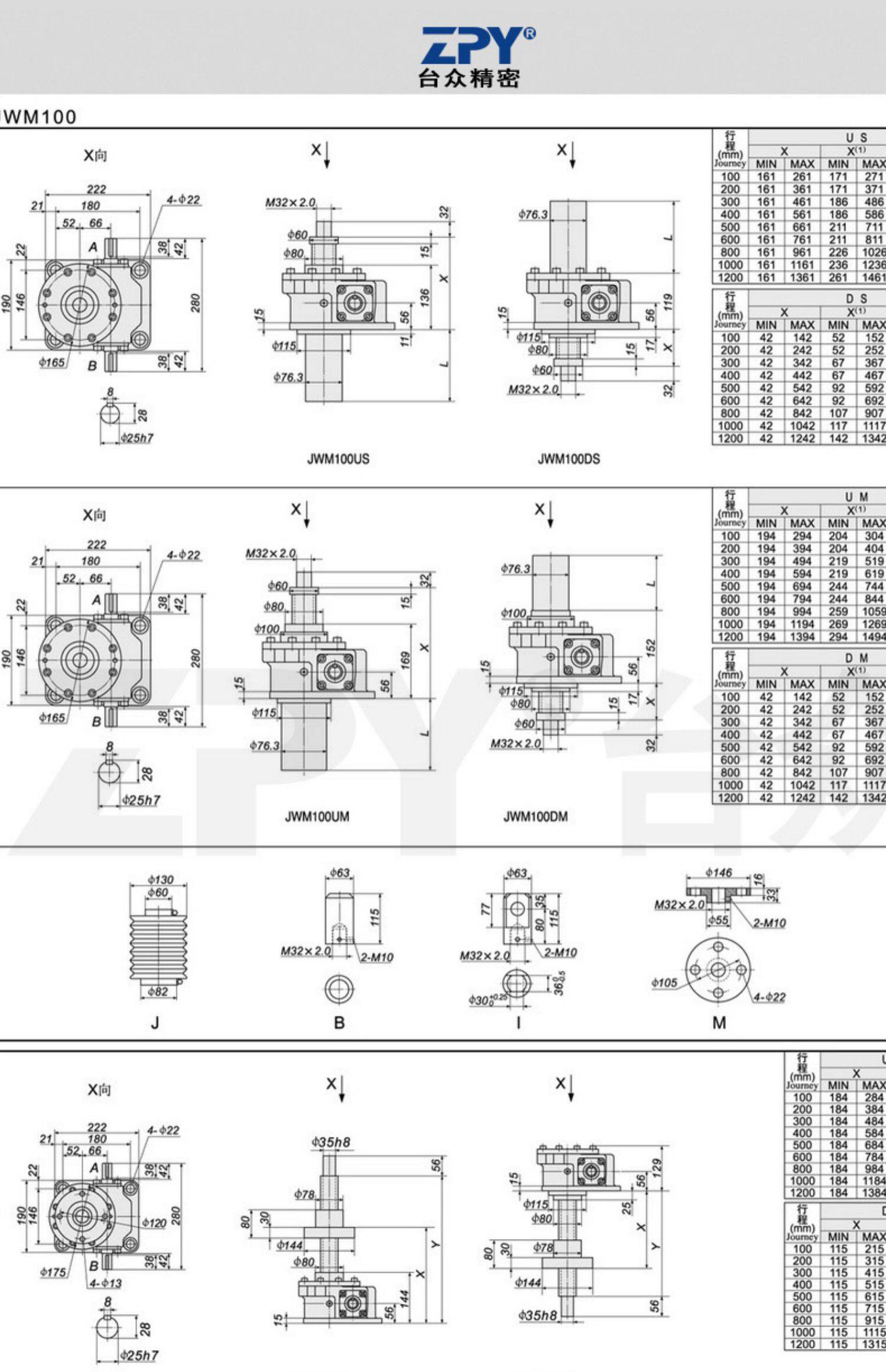

Nhờ góc nghiêng của bộ truyền trục vít bánh vít, thiết bị có khả năng tự hãm cơ học (đặc biệt là dòng JWM dùng trục vít me thường), giúp giữ cố định tải trọng ở mọi vị trí mà không bị trượt dốc khi ngắt nguồn lực.

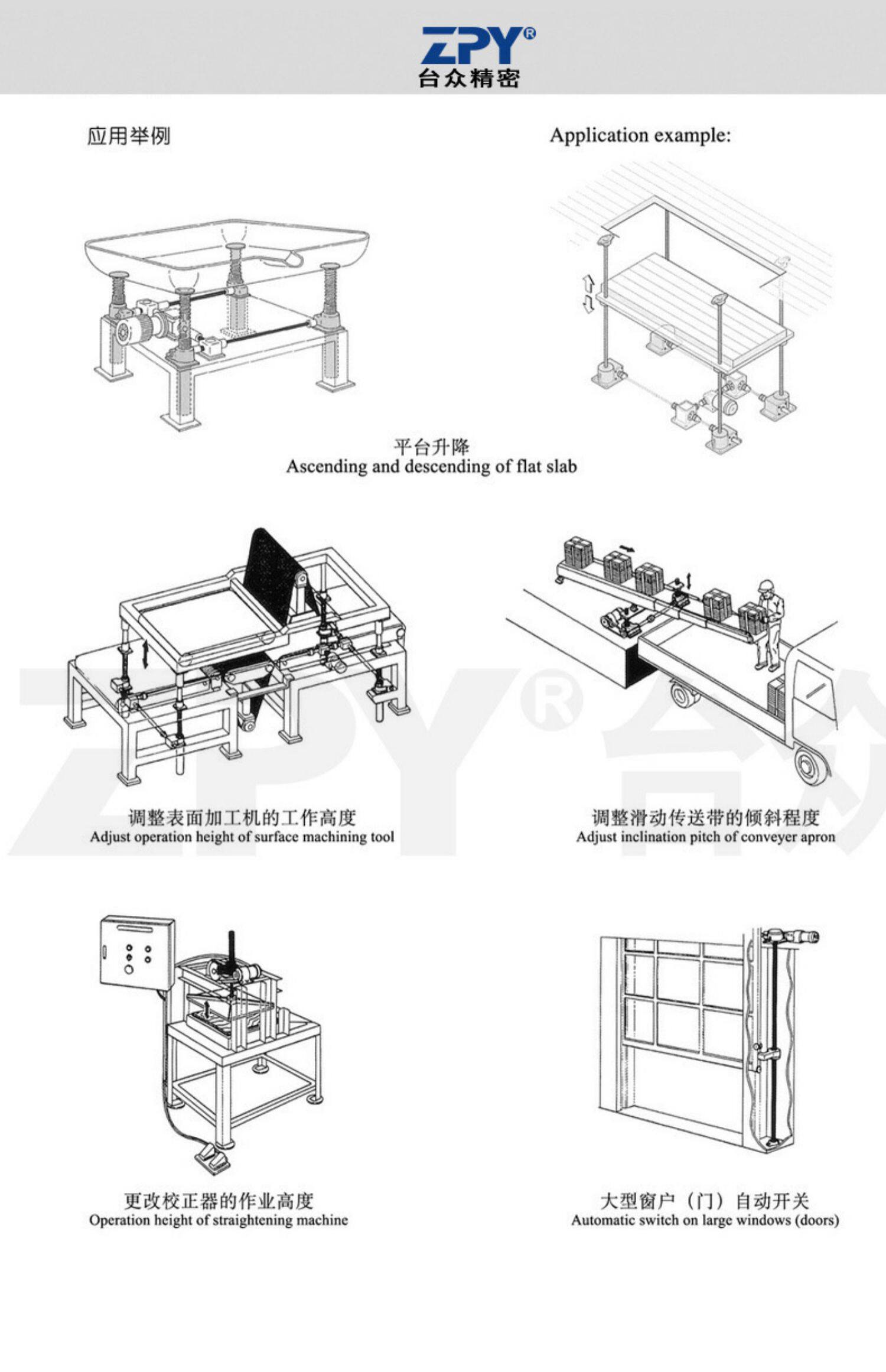

3. Ứng dụng thực tế
Sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa và cơ khí hạng nặng:
-
Hệ thống bàn nâng hàng, sàn nâng công nghiệp, băng tải điều chỉnh chiều cao.
-
Cơ cấu nâng hạ cửa van thủy lợi, cửa xả đập nước, thiết bị nâng trong nhà máy năng lượng.
-
Các máy móc chế tạo, máy ép, cơ cấu định vị phôi chính xác trong dây chuyền sản xuất tự động.
