Bàn Xoay Điện Trục R Độ Chính Xác Cao LDD-SP (Motorized Rotary Stage) Cho Quang Học & Tự Động Hóa

1. Cấu tạo

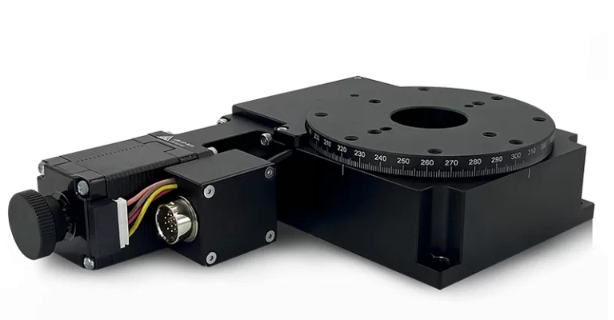

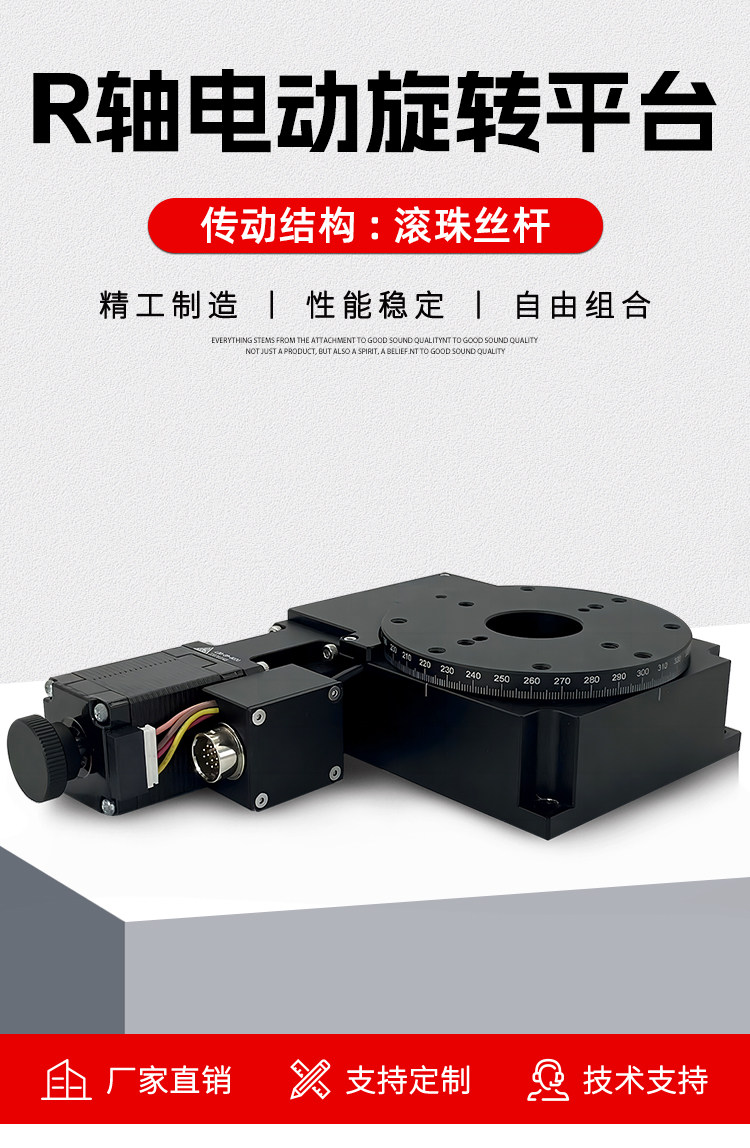

• Mâm xoay trung tâm (Rotary Table Top): Mặt bàn hình tròn được khắc vạch chia độ chi tiết trên vành ngoài, tích hợp hệ thống lỗ ren tiêu chuẩn để gá kẹp linh kiện, thấu kính hoặc mẫu vật cần xoay góc.

  JPG

• Cơ cấu truyền động bánh răng trục vít (Worm Gear Drive): Sử dụng hệ thống trục vít và bánh răng ăn khớp chính xác cao, giúp triệt tiêu độ rơ góc (backlash) và cung cấp mô-men xoắn lớn.

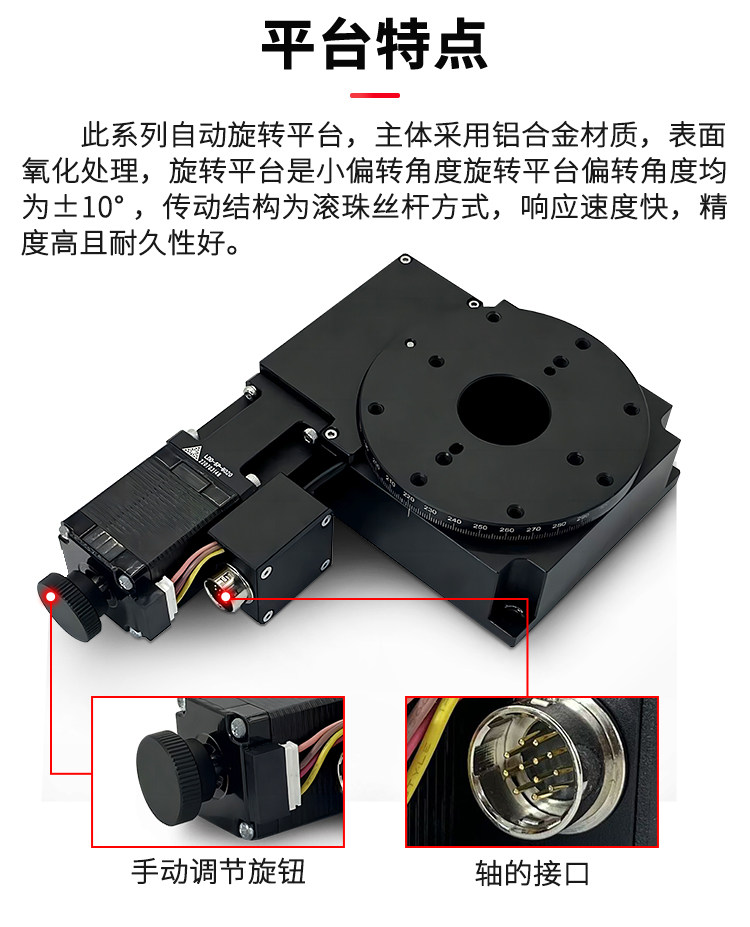

• Động cơ bước và hộp giảm tốc (Stepper Motor & Transmission): Tích hợp động cơ bước gắn liền với cơ cấu truyền động quay thủ công/tự động, kèm theo giắc cắm tín hiệu tiêu chuẩn để kết nối bộ điều khiển.

  JPG

• Thân bệ cố định (Base Housing): Khung hợp kim nhôm đúc nguyên khối gia công CNC chính xác, bề mặt phủ sơn tĩnh điện đen chống phản xạ sáng, có các lỗ bắt vít cố định chân đế vững chắc.

2. Nguyên lý hoạt động

• Truyền động góc vòng: Khi động cơ bước quay, trục vít quay theo và ăn khớp làm cho mâm xoay chính (trục R) chuyển động quay tròn quanh tâm với góc quay cực kỳ nhỏ tính theo góc bước/vi bước.

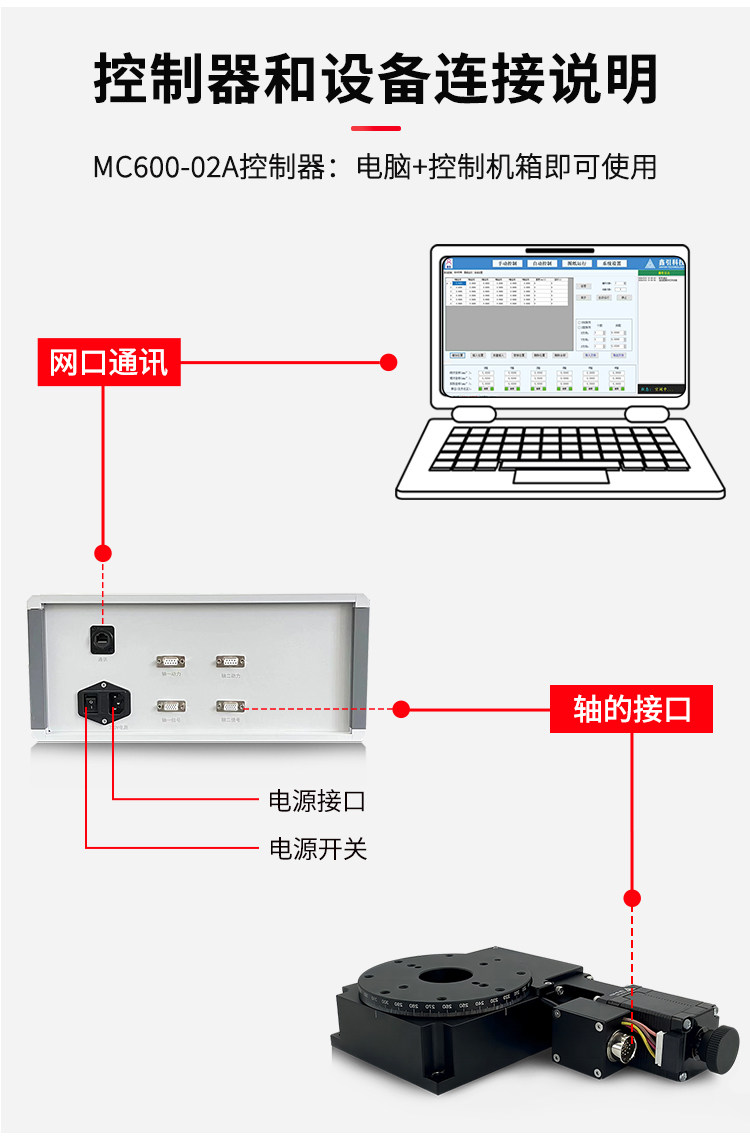

• Định vị góc linh hoạt: Hệ thống cho phép điều khiển xoay liên tục 360 độ hoặc xoay góc nhỏ chính xác theo chương trình lập sẵn từ bộ điều khiển bên ngoài.

• Khóa và giữ vị trí: Nhờ đặc tính tự hãm của cơ cấu trục vít – bánh răng, bàn xoay có khả năng tự giữ nguyên góc độ ổn định khi ngắt dòng điện mà không bị trôi góc dưới tác động của tải trọng nhẹ.

3. Ứng dụng

• Hệ thống quang học & Laze: Điều chỉnh góc tới, góc phản xạ của gương, lăng kính, bộ lọc quang học trong các thiết bị quang phổ, giao thoa kế.

• Kiểm tra và Đo lường tự động: Xoay mẫu vật ở các góc độ khác nhau để quét hình ảnh 3D, kiểm tra khuyết tật bề mặt vi mạch, linh kiện điện tử.

• Tự động hóa nghiên cứu: Lắp đặt trong các dây chuyền lắp ráp vi mô, cánh tay robot định vị góc nhỏ hoặc các trạm thử nghiệm cơ khí chính xác.

4. Cách tính toán lựa chọn

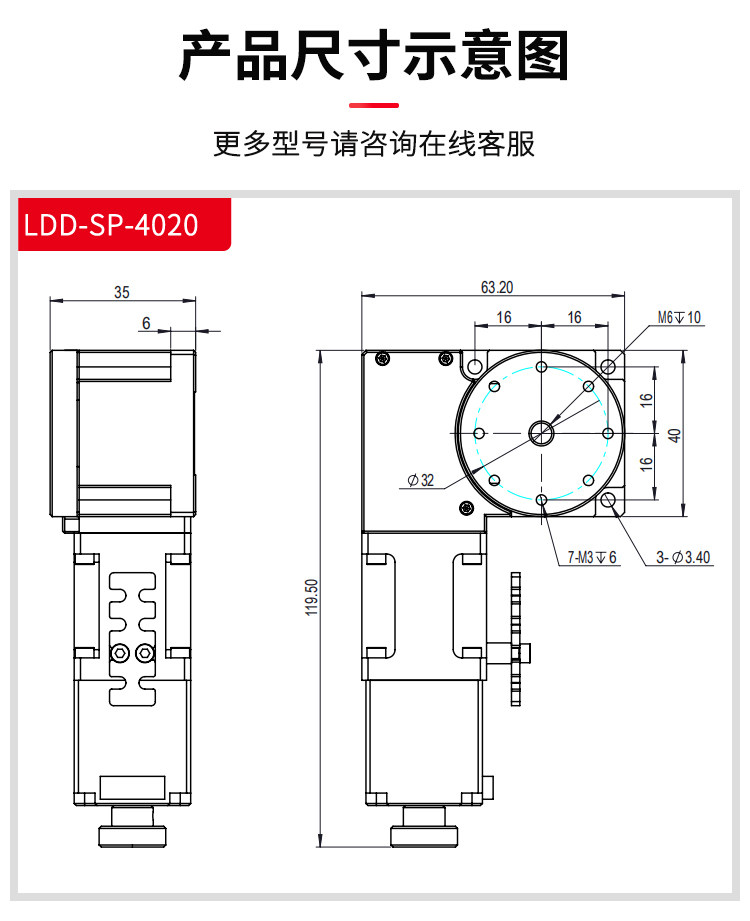

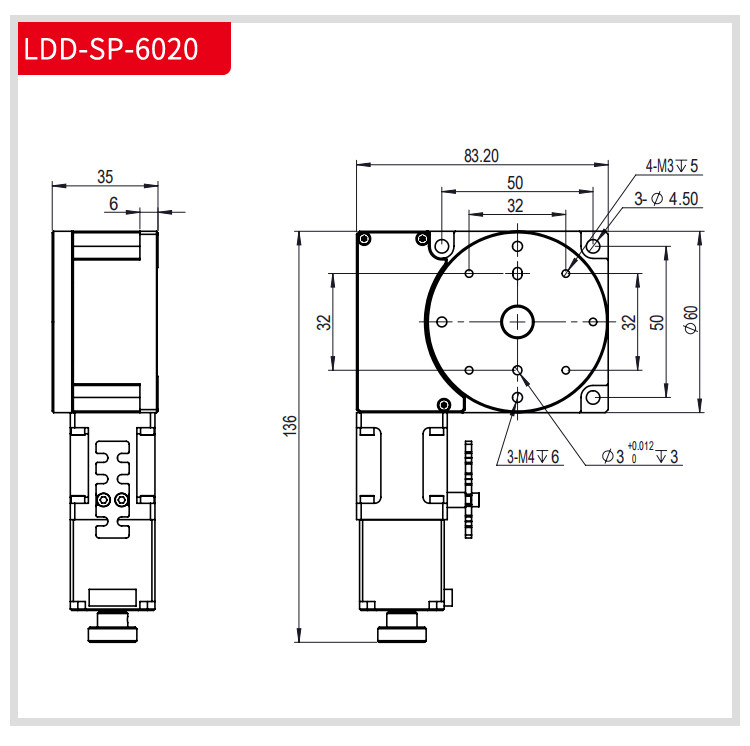

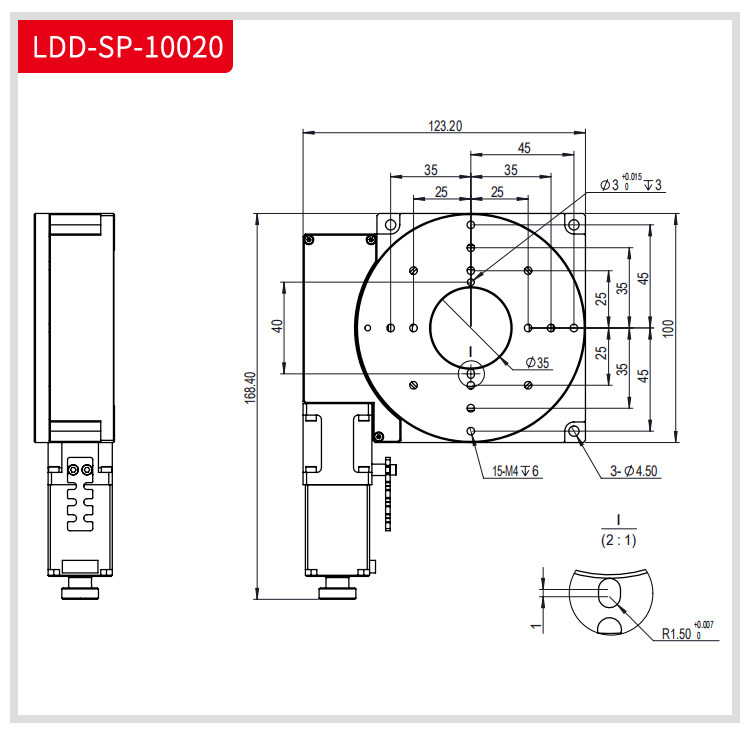

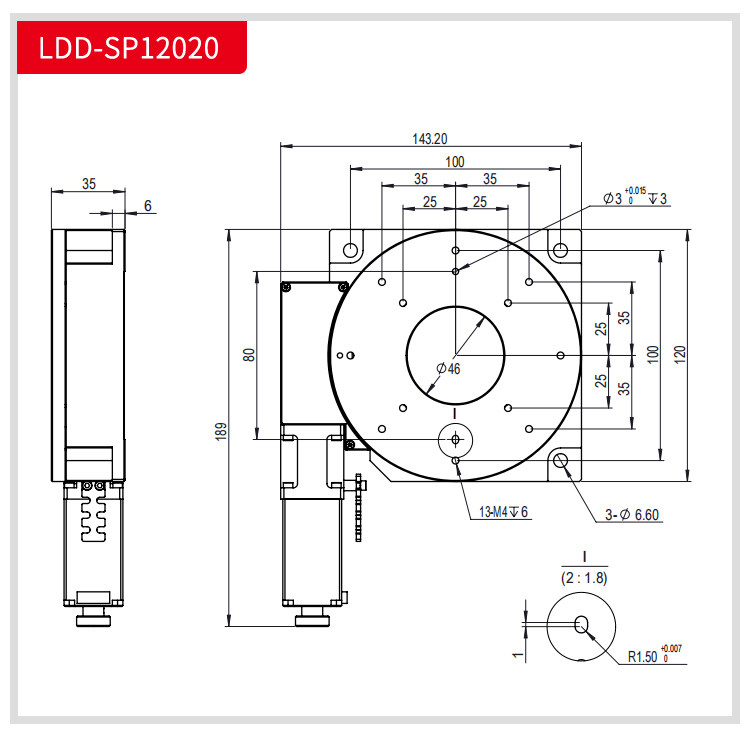

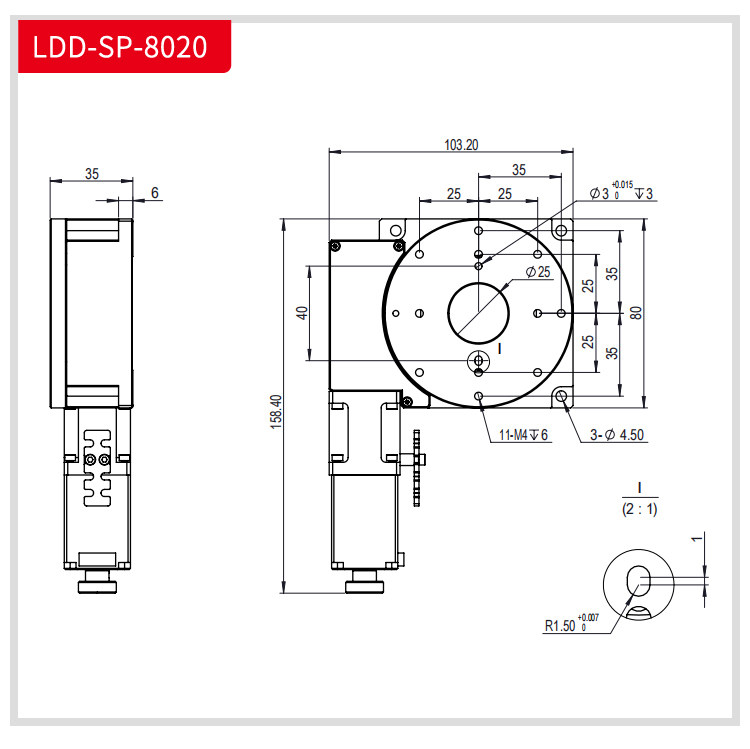

• Xác định đường kính mặt bàn và tải trọng (Table Size & Load Capacity): Chọn kích thước mâm xoay (ví dụ các dòng LDD-SP-4020, 6020, 8020, 10020, 12020) phù hợp với kích thước mẫu và trọng lượng đặt lên phương thẳng đứng hoặc mô-men quay.

  JPG

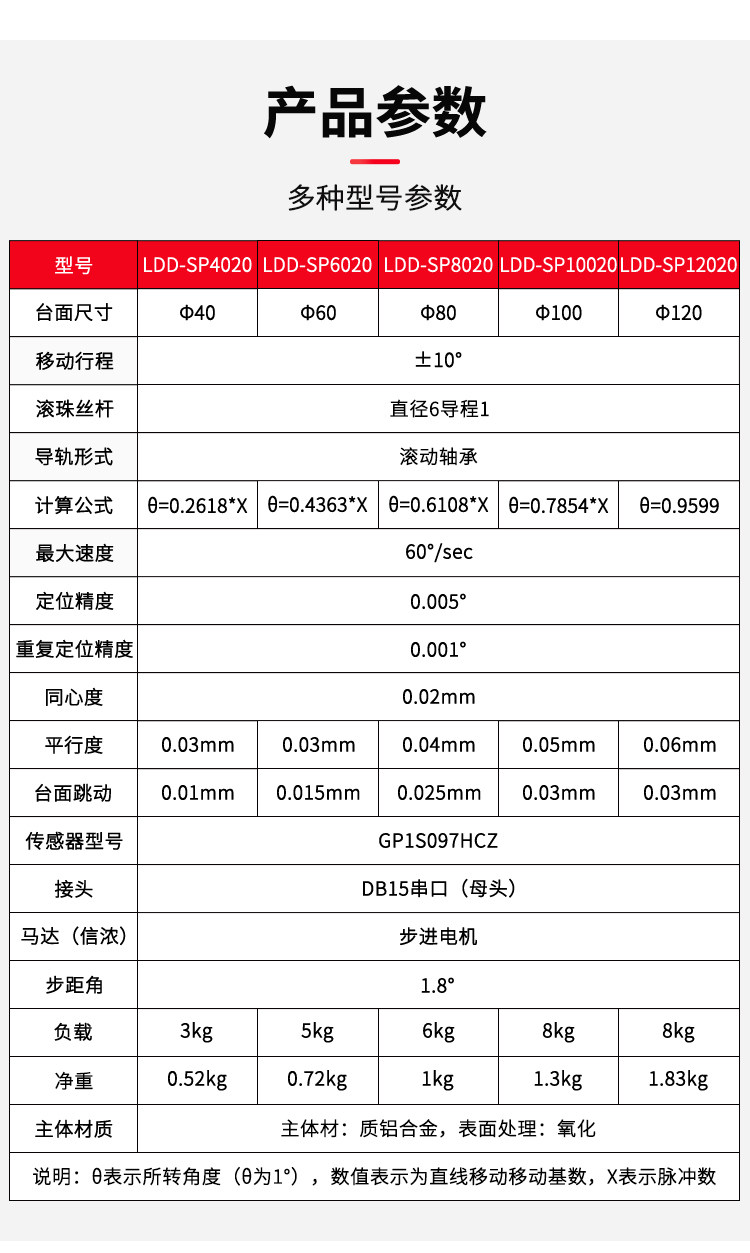

• Độ phân giải góc (Angular Resolution): Tính toán dựa trên số bước của động cơ và tỷ số truyền của bánh răng để đạt được độ chia góc mong muốn (ví dụ: arcmin hoặc arcsec).

• Mô-men xoắn yêu cầu (Torque): Đảm bảo động cơ đủ lực thắng được quán tính và ma sát của tải khi xoay ở tốc độ mong muốn.

• Tốc độ quay tối đa (Max Rotation Speed): Lựa chọn thông số tốc độ đáp ứng yêu cầu chu kỳ làm việc của dây chuyền hoặc thí nghiệm.

•
