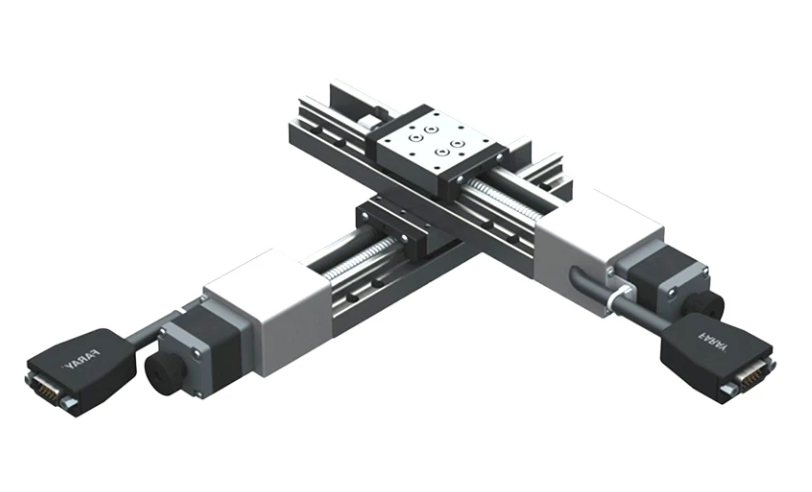

1. Cấu tạo sản phẩm
-
Động cơ kép: Gồm 2 động cơ bước (hoặc động cơ servo) độc lập cho 2 trục X và Y để điều khiển chính xác vị trí góc và hành trình.
-
Cơ cấu truyền động: Trục vít me bi kết hợp với hệ thống thanh trượt dẫn hướng tuyến tính (linear ball guide).
-
Khung và bệ đỡ: Gia công bằng hợp kim nhôm/kim loại cao cấp có độ cứng vững cao và chống biến dạng.
-

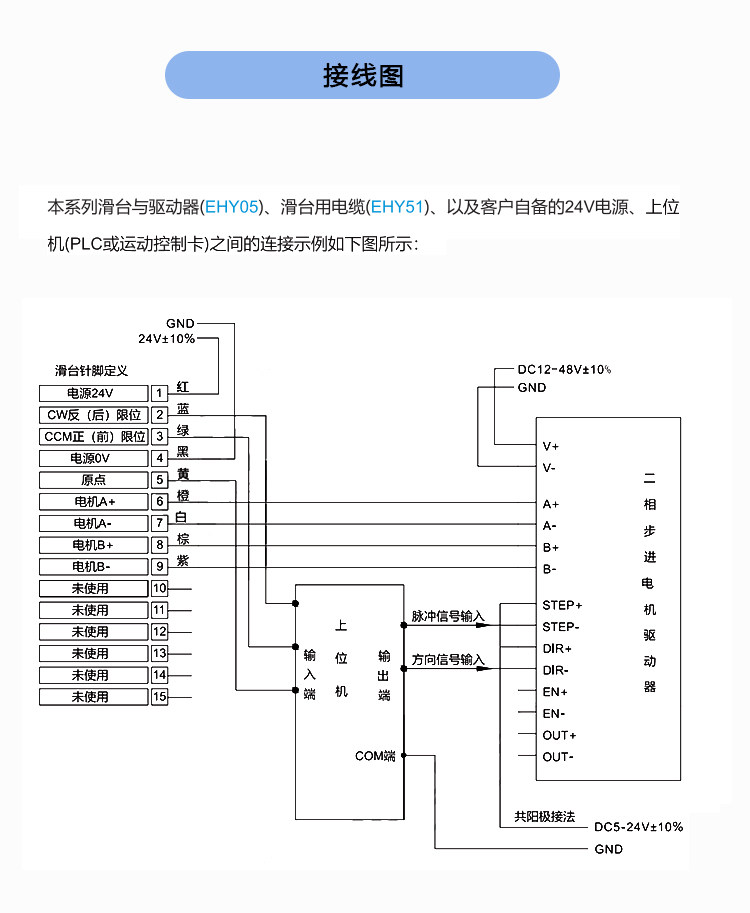

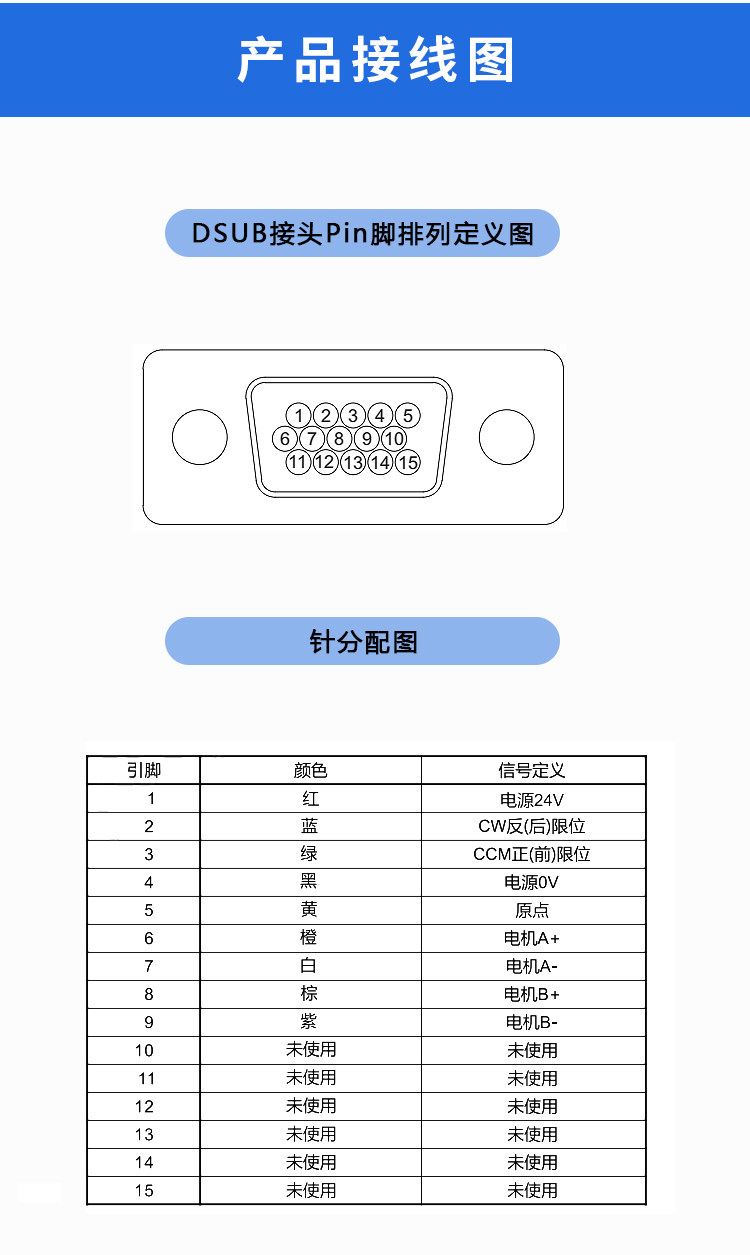

Hệ thống cáp kết nối: Đi kèm cáp nối đa chân chuyên dụng cho cả 2 động cơ để kết nối linh hoạt với bộ điều khiển.
2. Nguyên lý hoạt động
-
Hai động cơ nhận tín hiệu xung độc lập từ bộ điều khiển để quay theo các góc xác định.
-
Chuyển động quay của mỗi động cơ được chuyển đổi thành chuyển động tịnh tiến phẳng theo 2 phương vuông góc (trục X và trục Y) thông qua hai bộ vít me bi.
-
Cơ cấu này cho phép mặt bàn trượt di chuyển chính xác tới bất kỳ tọa độ phẳng $(x, y)$ nào trong phạm vi hành trình thiết kế.
3. Ứng dụng
-
Tự động hóa công nghiệp: Sử dụng làm bàn làm việc định vị 2D trong các máy khắc laser, máy hàn vi mô, và dây chuyền lắp ráp bán dẫn/linh kiện điện tử.
-
Quang học & Thí nghiệm: Căn chỉnh mẫu vật, ống kính quang học, cảm biến theo phẳng 2 chiều.
-
Kiểm tra & Đo lường: Thiết bị soi mẫu, kính hiển vi tự động, máy quét bề mặt vi mô.
4. Cách lựa chọn sản phẩm
-

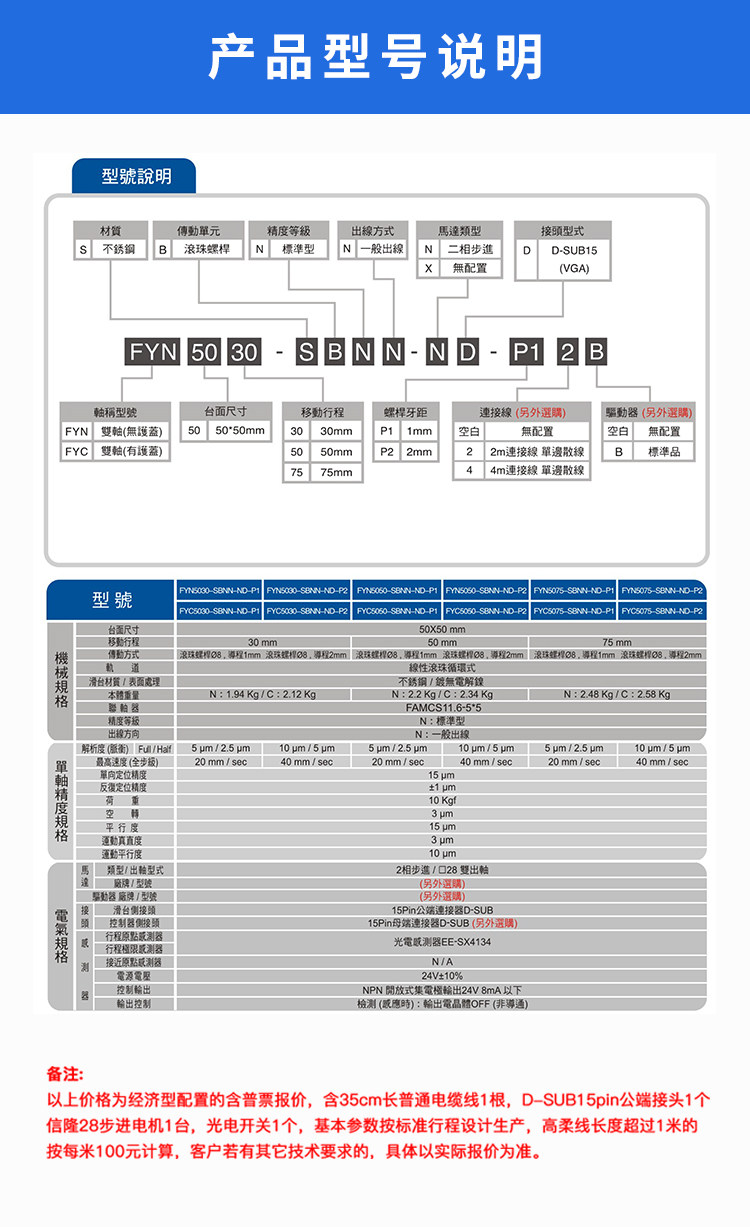

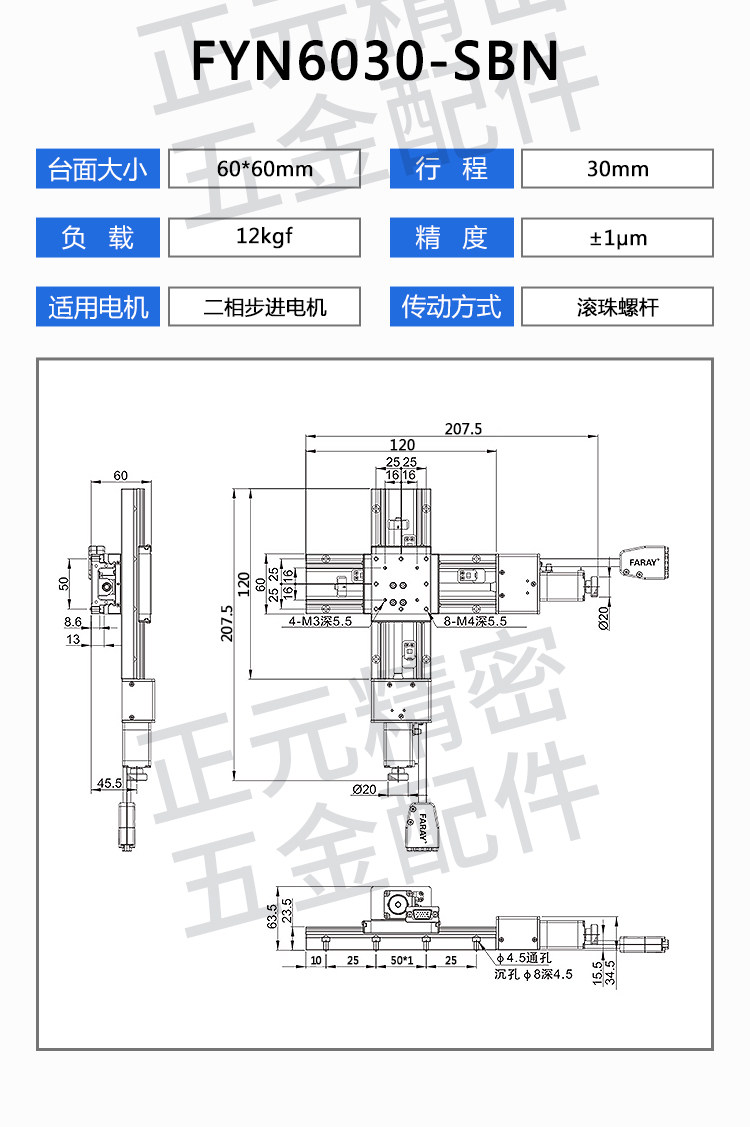

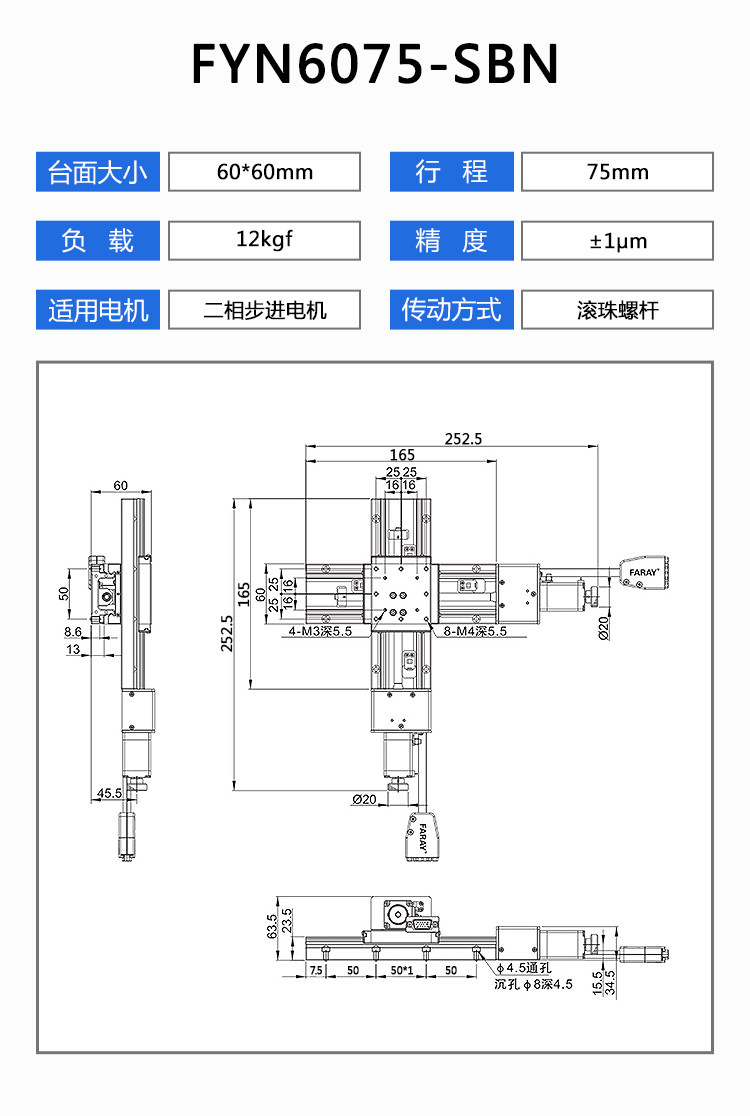

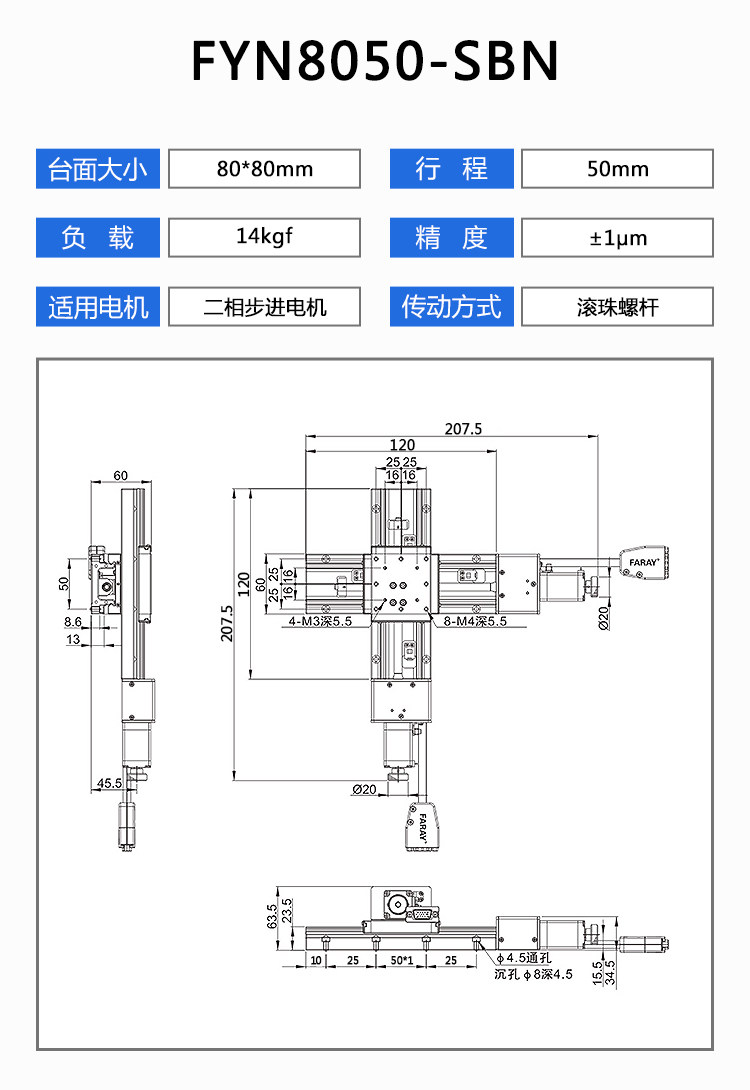

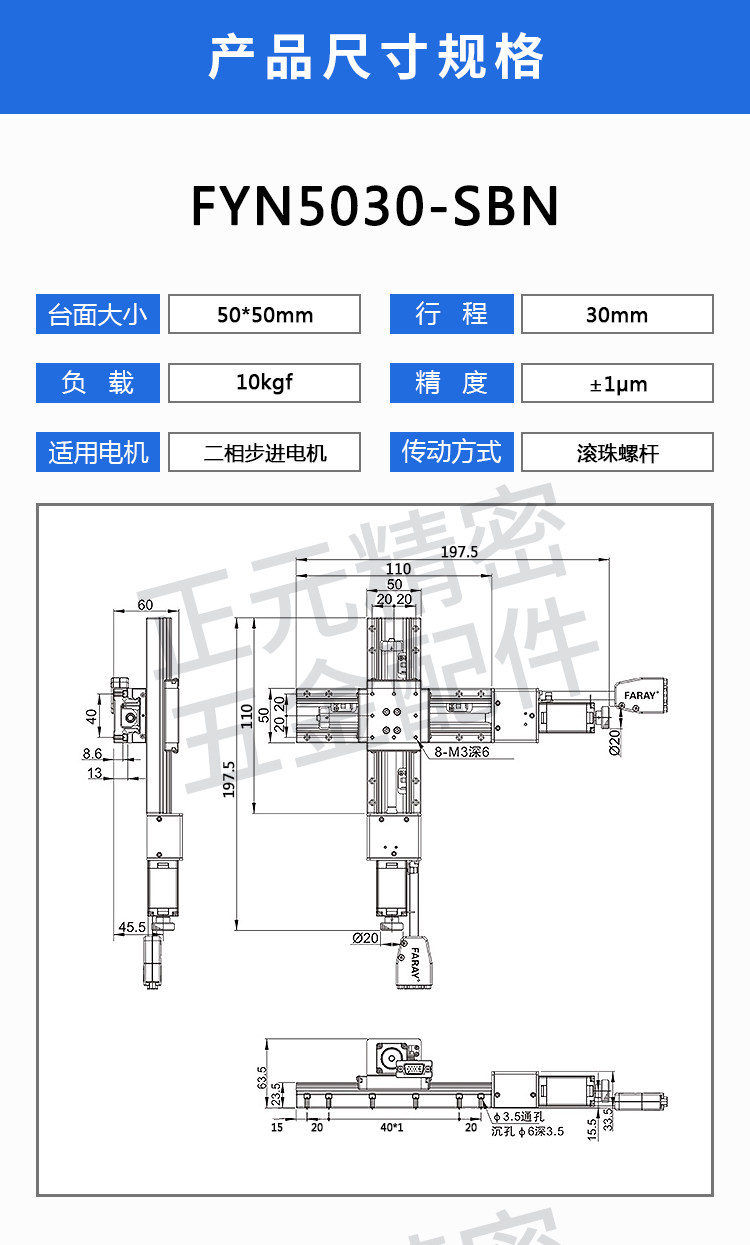

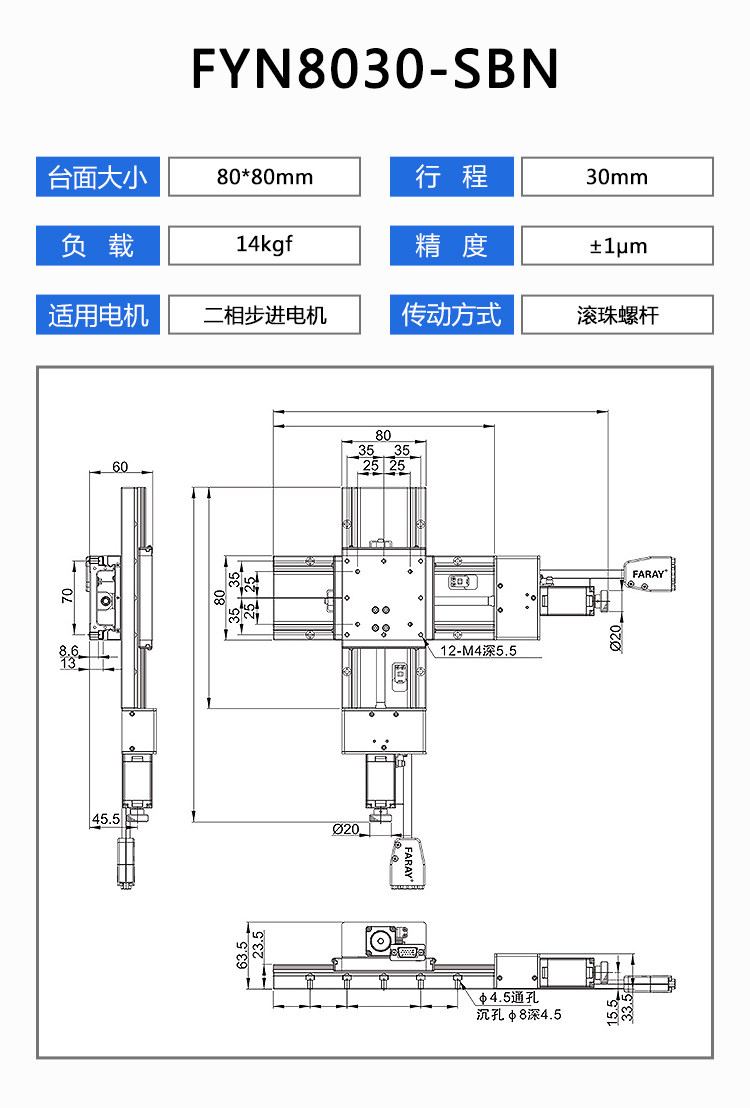

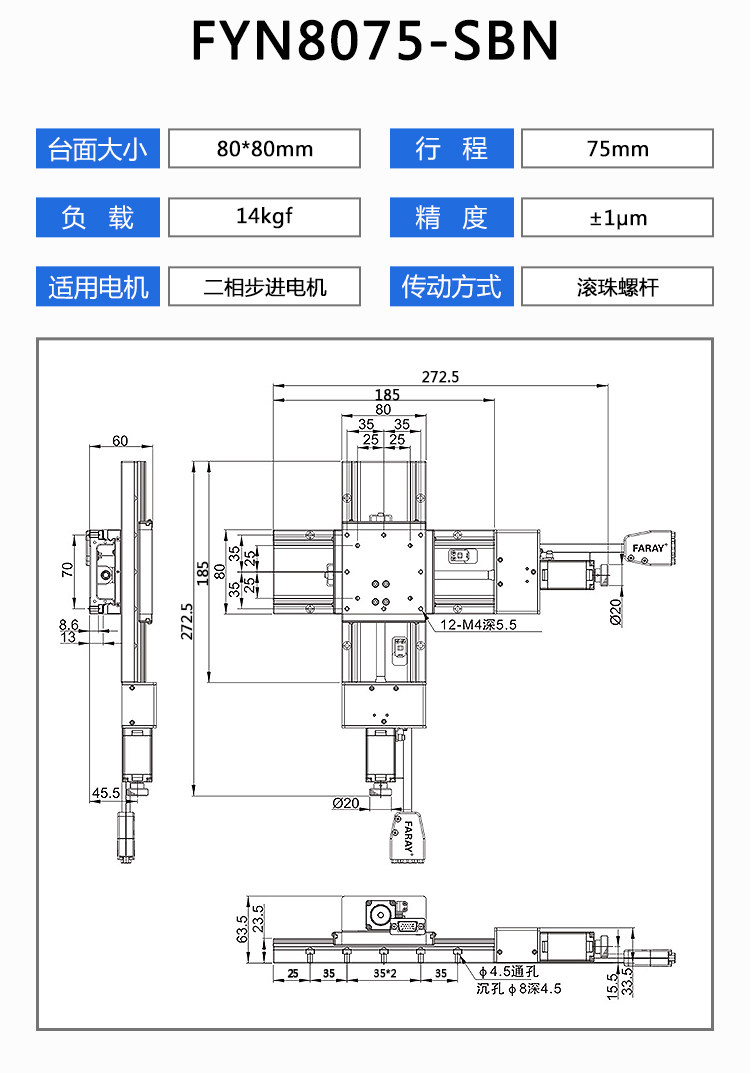

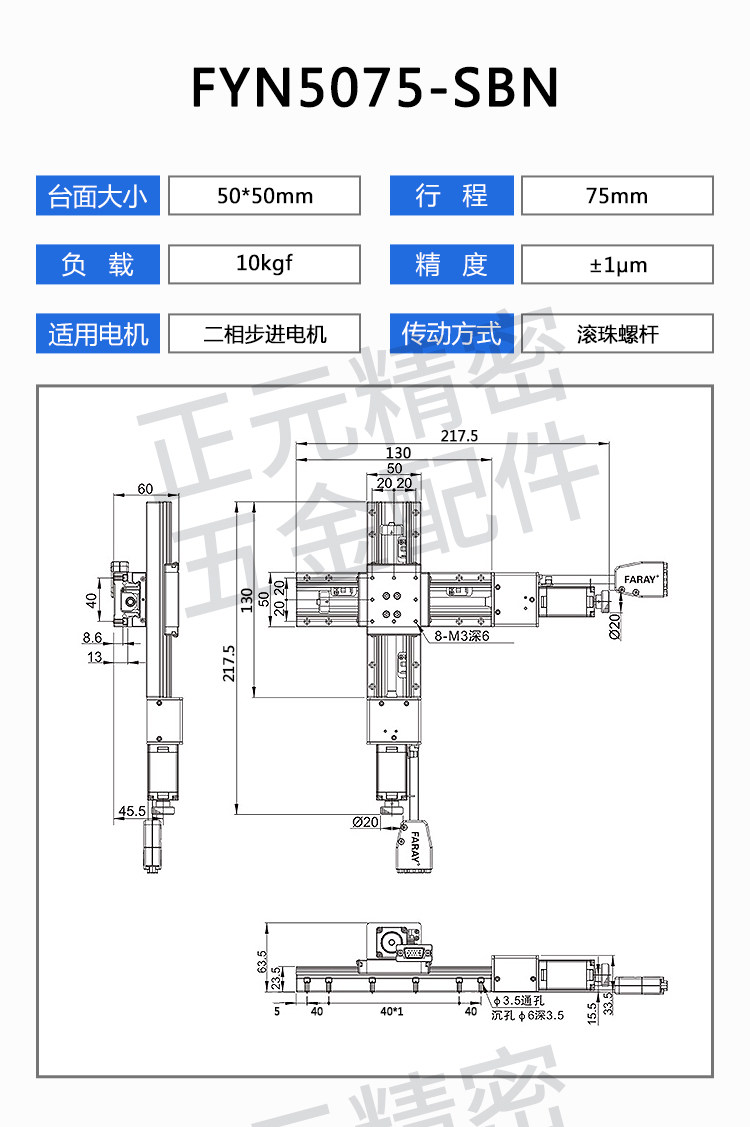

Hành trình di chuyển (Travel Range): Lựa chọn model theo độ dài hành trình mong muốn của các trục (ví dụ các mã FYN5030, FYN5050, FYN6030, FYN6050, FYN80100, FYN80300…).
-
Tải trọng tĩnh/động (Load Capacity): Đảm bảo chọn đúng dòng (FYN50, FYN60 hay FYN80) có sức chịu tải phù hợp với khối lượng thiết bị gá đặt.
-
Phụ kiện đi kèm: Lựa chọn đồng bộ thêm bộ điều khiển (controller), mạch điều khiển động cơ (driver), nguồn cấp điện (power supply) và dây cáp chống nhiễu (high-flex cable).
-
